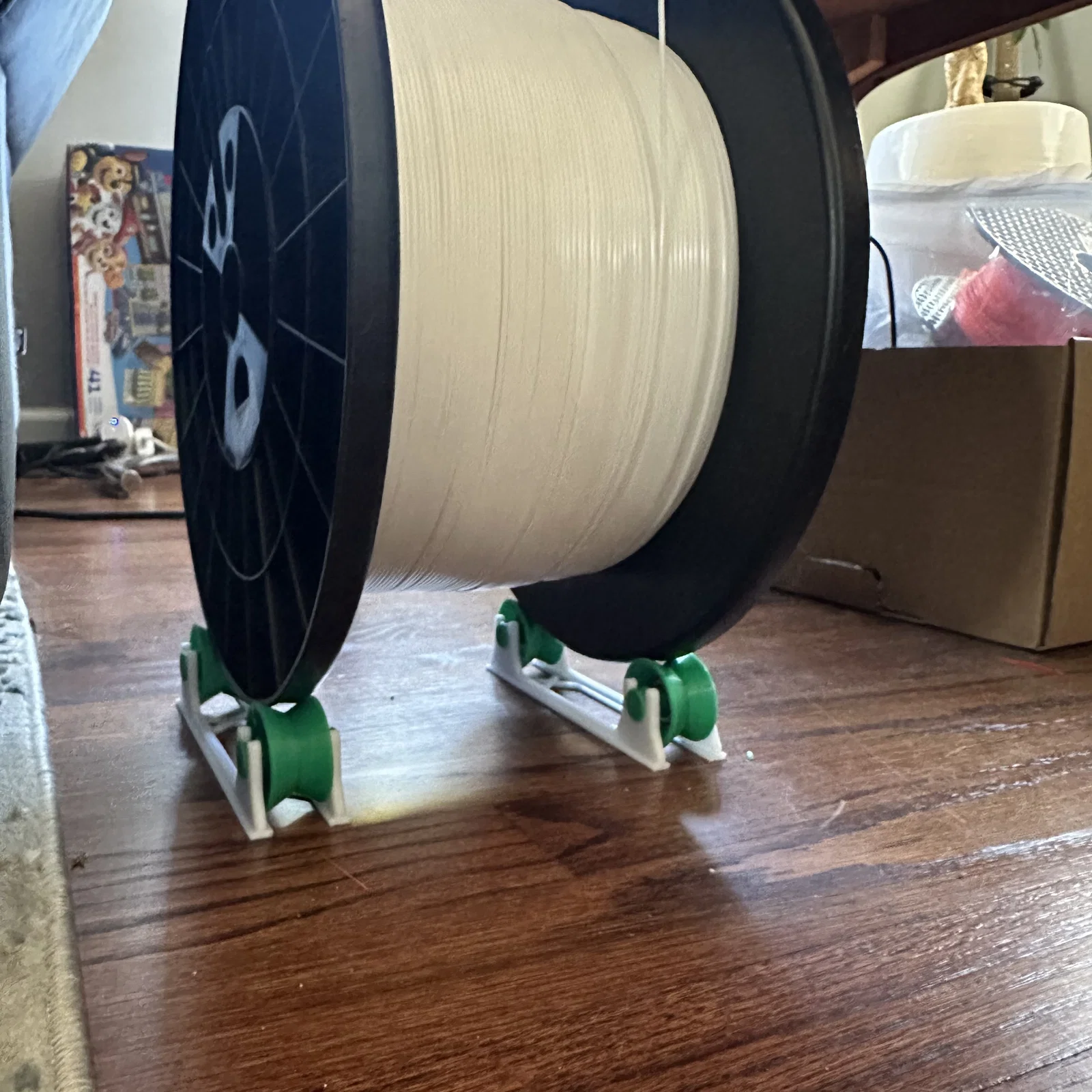

Giá đỡ cuộn filament mọi cỡ (5kg, 2kg, 1kg, v.v.)

Đây là một mẫu giá đỡ cuộn filament đơn giản mà “lì”, thiết kế để dùng được cho cuộn mọi kích cỡ, từ 1kg tới 5kg và có khi còn hơn nữa. Thiết kế gọn, dễ ráp, ít chi tiết và khi không dùng thì không chiếm nhiều chỗ.

Linh kiện cần có:

• 4x vòng bi 608
• 2x đế (in 3D từ file)
• 4x bánh xe (in 3D từ file)
• 4x cặp trục (in 3D từ file)

In ấn:

• Vật liệu: Khuyên dùng PETG vì có một cái gờ rất nhỏ ở một mép của bánh xe để bấm (snap) vòng bi vào, chỗ này khá chặt. Mình chưa thử với PLA.
• Thiết lập: layer height 0.2 cho bánh xe và trục. layer height 0.3 cho phần đế.
• Bánh xe: In sao cho cái gờ bên trong nhìn thấy được nằm gần mặt bàn in hơn. (Phía trên còn một cái gờ nhỏ hơn nữa, trong slicer cũng khó thấy.)

Hướng dẫn lắp ráp:

1. Bấm vòng bi vào bánh xe (cần dùng lực, mình gần như không làm được nếu không có dụng cụ). Có thể dùng một đoạn của trục để hỗ trợ.
2. Luồn trục vào vòng bi. Kiểu lắp friction fit.
3. Bấm cụm ở bước 1 & 2 vào phần đế.
4. Xong.

Mục tiêu thiết kế:

Trên printables.com có nhiều spool holder hay, nhưng mình không ưng cái nào. Có cái thì cần thêm quá nhiều phần cứng, có cái thì to quá. @3DSourcerer có vẻ có một mẫu rất ổn nhưng lại quá bự. Mình chọn mẫu của @DaveyPrints85 vì đơn giản, nhưng vẫn có vài vấn đề; 1- không vừa với cuộn có vành (flange) lớn, 2- giữ/ghép với nhau không chắc. Nên yêu cầu của mình là:

• Tối thiểu phụ tùng thêm
• Chỉ dùng 4 vòng bi
• Kích thước gọn nhất có thể khi không dùng
