Vỏ hộp Meshtastic cho Heltec V3 và Heltec Tracker

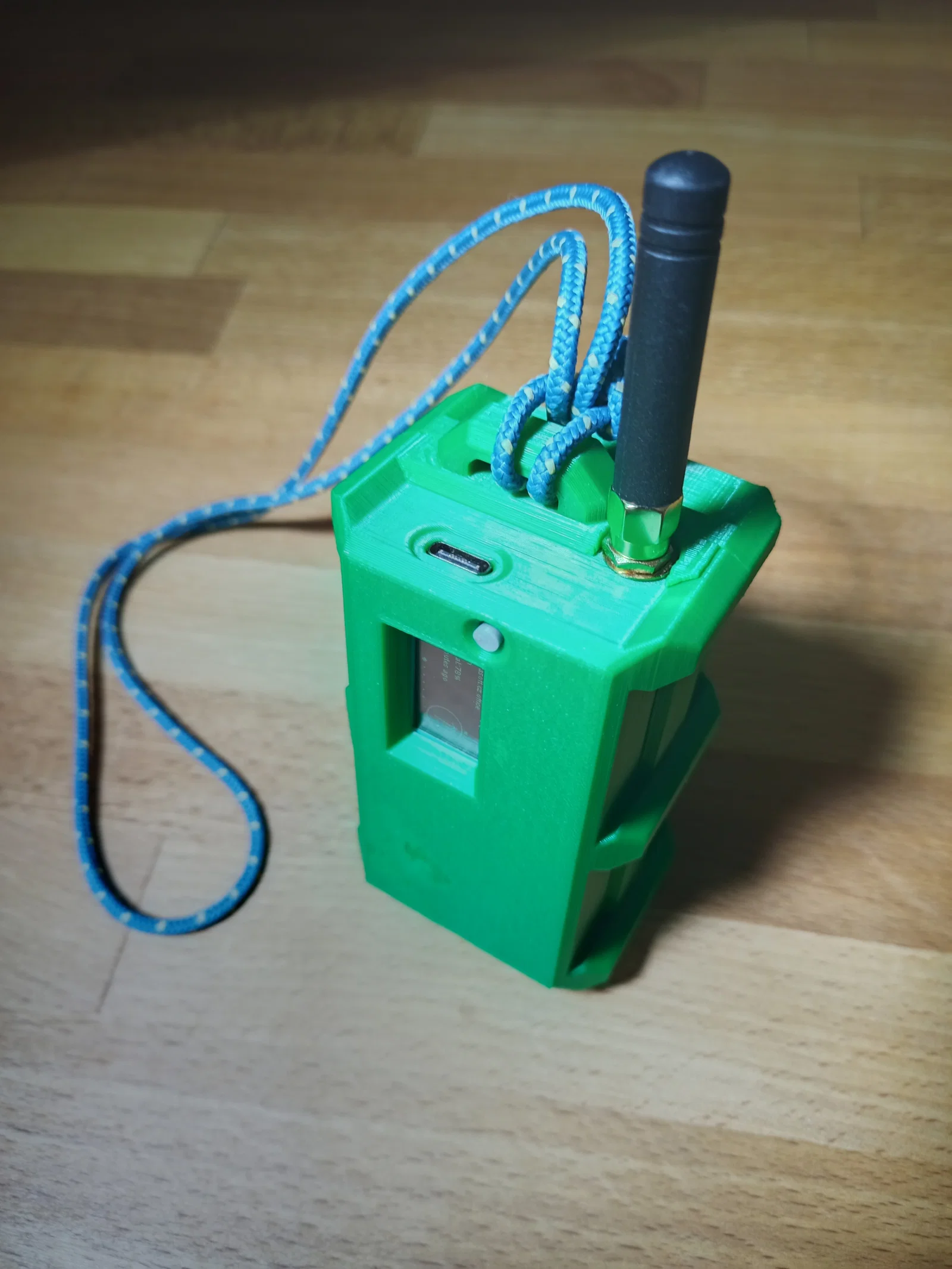

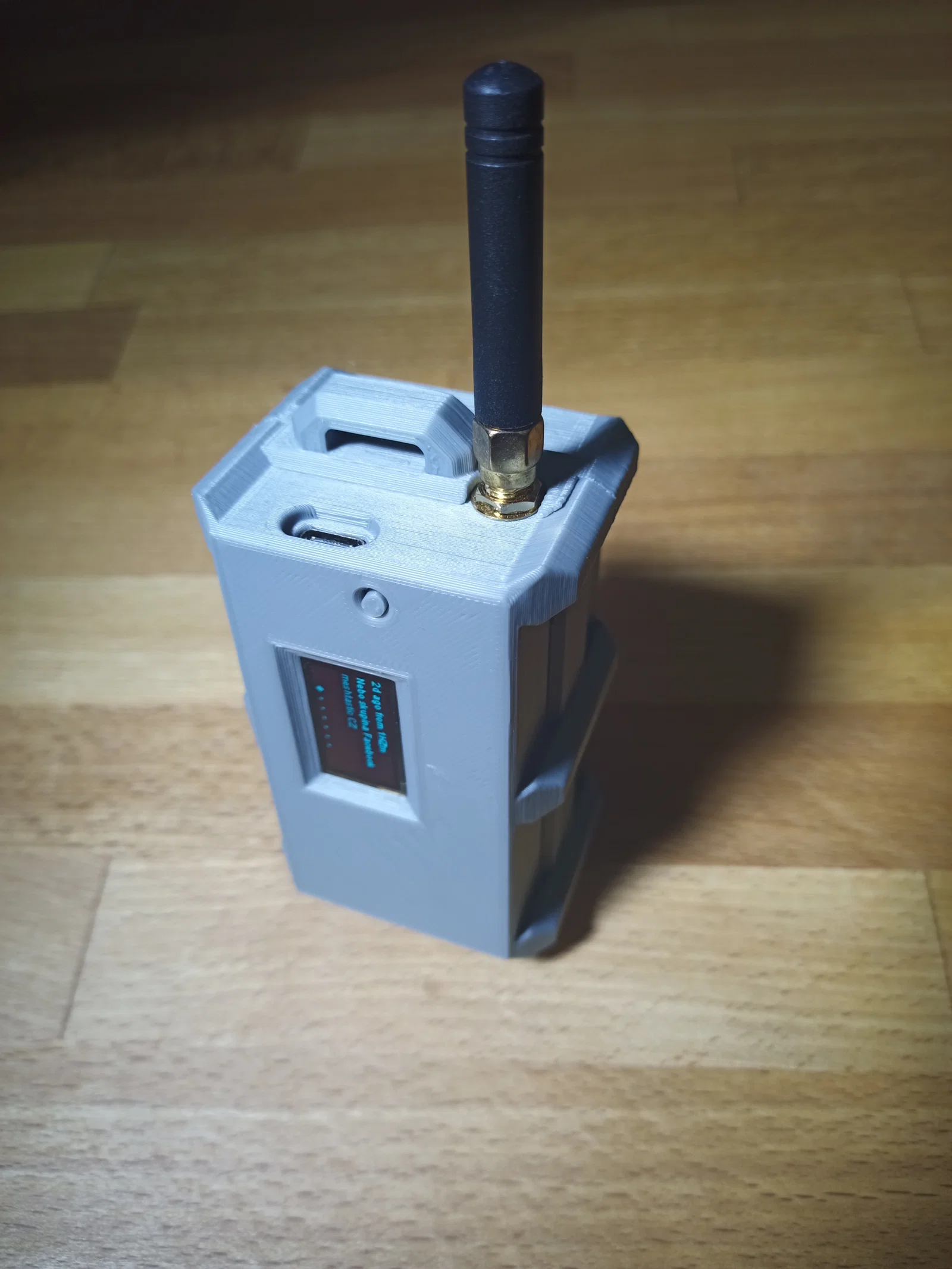

Vỏ hộp này được thiết kế dành riêng cho Heltec V3 hoặc Heltec Tracker. Phần đế của vỏ hộp dùng chung cho cả hai phiên bản. Kích thước vỏ hộp được tính toán đủ rộng để chứa vừa pin 26650. Hai phần của vỏ hộp được giữ chặt với nhau bằng cơ chế tự khóa.

https://meshtastic.org/docs/hardware/devices/heltec/?heltec=v3 https://meshtastic.org/docs/hardware/devices/heltec/?heltec=tracker

Hướng dẫn lắp ráp:

• In cả hai phần vỏ và nút bấm.
• Vặn chặt đầu nối ăng-ten.
• Kết nối cáp ăng-ten vào thiết bị Heltec.
• Lắp nút bấm vào phần vỏ trước.
• Đặt thiết bị Heltec vào trong vỏ - thiết kế đã được căn chỉnh để giữ thiết bị nằm cố định một cách chắc chắn.

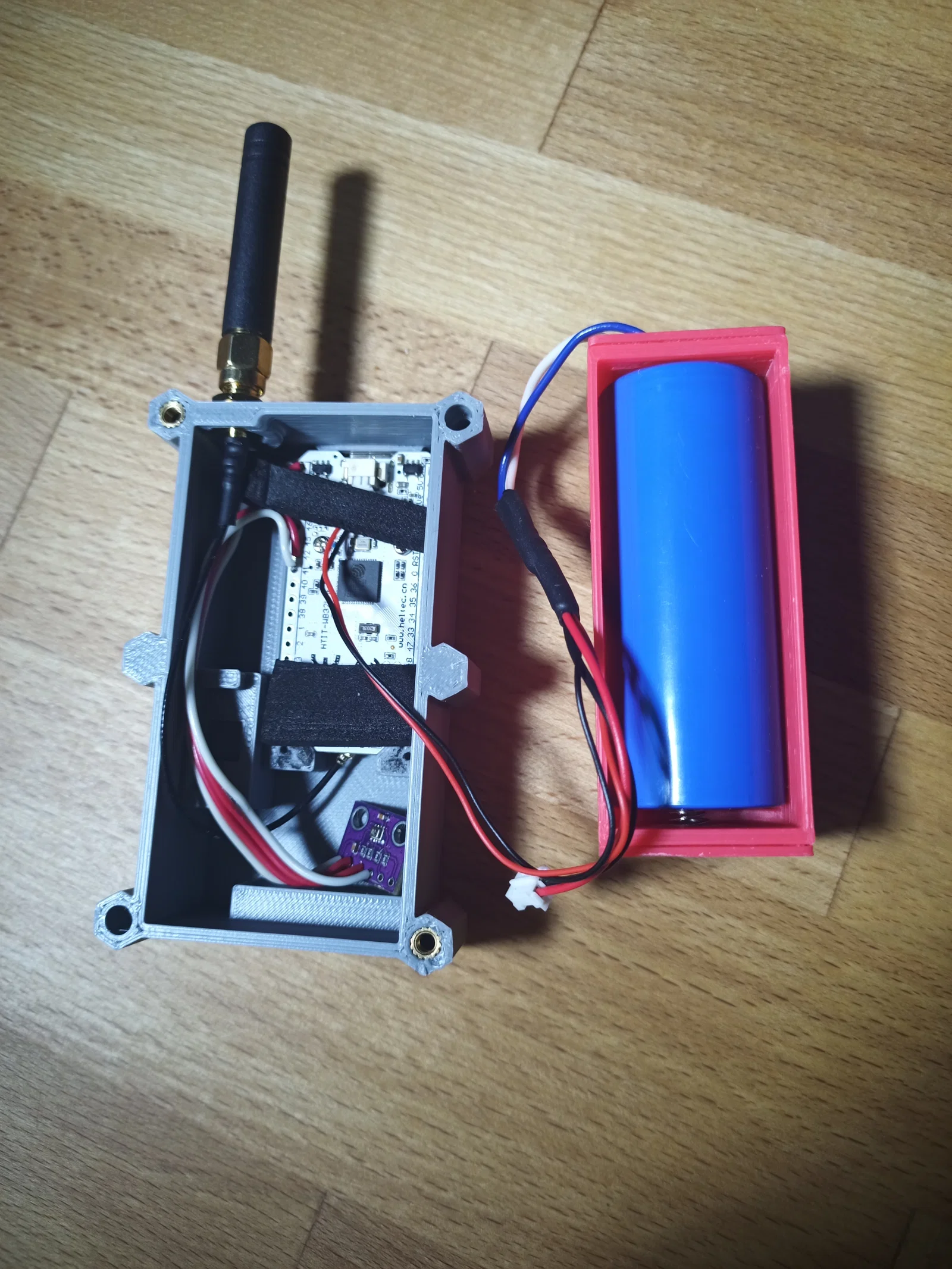

• Gắn giá đỡ pin vào mặt sau của vỏ bằng băng dính hai mặt, lưu ý đừng để vướng vào vị trí của đầu nối ăng-ten.
• Khi đóng vỏ lại, pin 26650 phải nằm trực tiếp lên đầu tiếp xúc pin của thiết bị Heltec. Hãy chêm thêm một ít vật liệu mềm (như mút xốp) dày vài milimet ở phía đối diện để cố định thiết bị.
• Lớp mút xốp sẽ giữ phần sau của thiết bị không bị rơi ra, trong khi phần trước được cố định bởi cổng USB.
• Cẩn thận trượt hai phần của vỏ hộp lại với nhau.
• Nếu các khớp nối không khít, có thể do cáp pin bị kẹt ở giữa. Bạn có thể cố định cáp ở phần sau bằng một miếng vật liệu mềm, linh hoạt (mút xốp).
• Mặc dù không bắt buộc, nhưng vỏ hộp đã được thiết kế sẵn để có thể bắt vít - bạn có thể nhúng một đai ốc M3 dùng cho nhựa vào phần vỏ trước nếu muốn.
