Kẹp Pivot Dãy Răng Giá (Tine Row) Máy Rửa Chén Bosch

Một vài cập nhật:

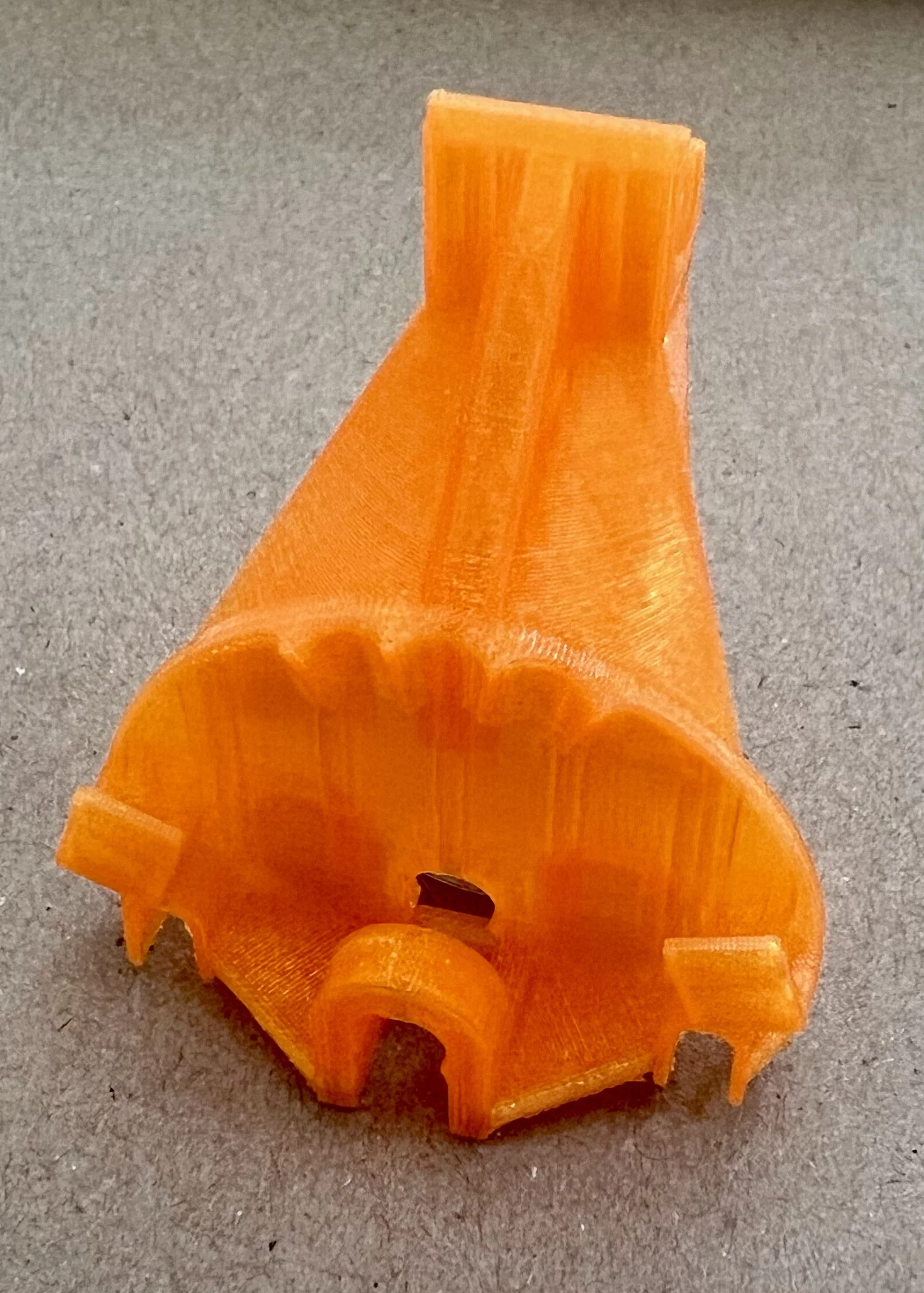

(1) Mình đã thay mẫu (model) bản gốc bằng một phiên bản mới, chừa thêm độ hở (clearance) ở chỗ nó kẹp vào các thanh (bars) của rack máy rửa. Mình cũng tăng độ dày thành (wall thickness) quanh các ngàm kẹp đó và thêm gân/rib cùng webbing tốt hơn để hạn chế cong/nứt chi tiết. Bản mới “đô” hơn kha khá so với miếng Bosch zin, nhưng mình nghĩ vậy là cần thiết khi in FDM so với chi tiết ép phun (injection molding).

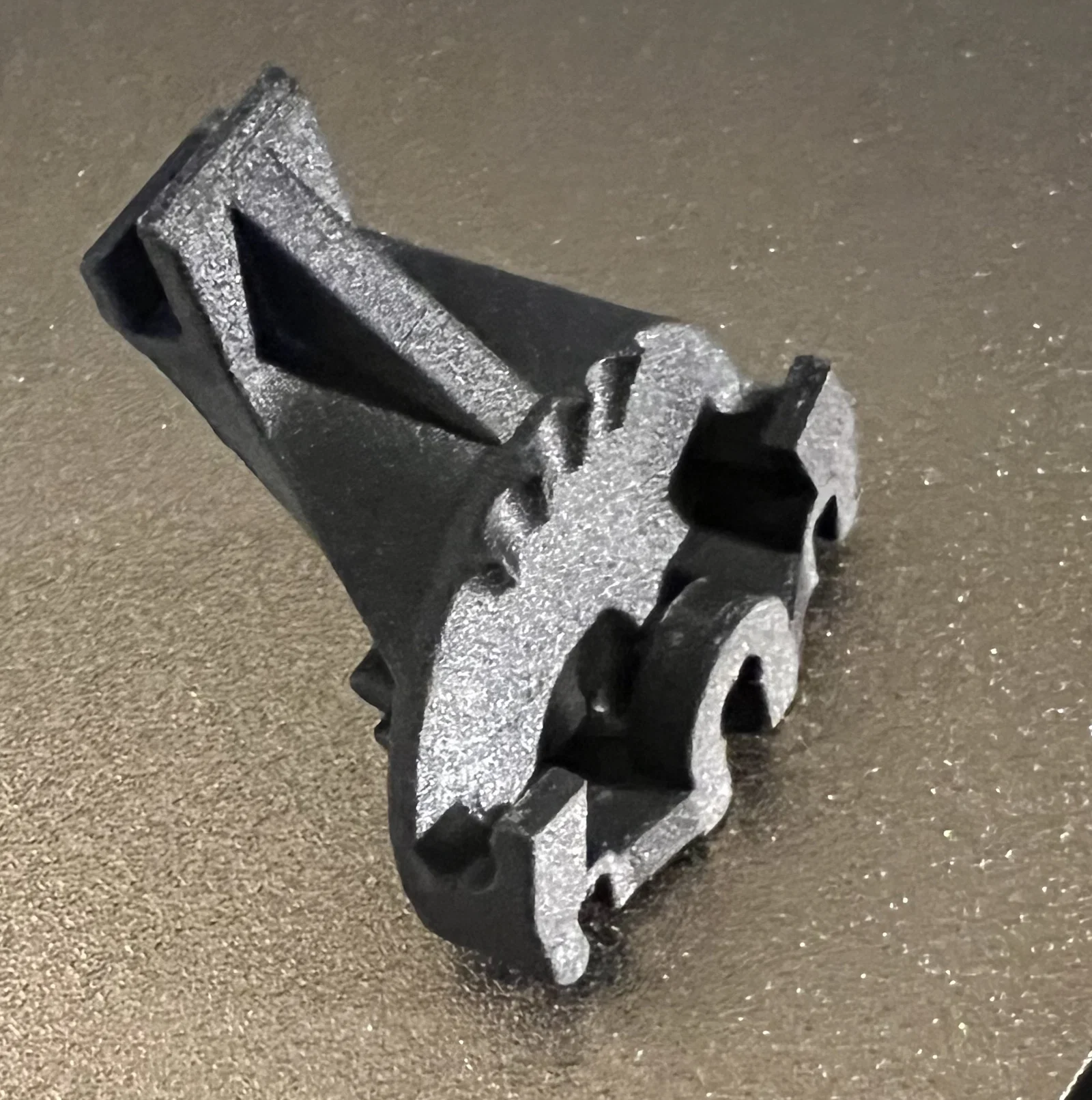

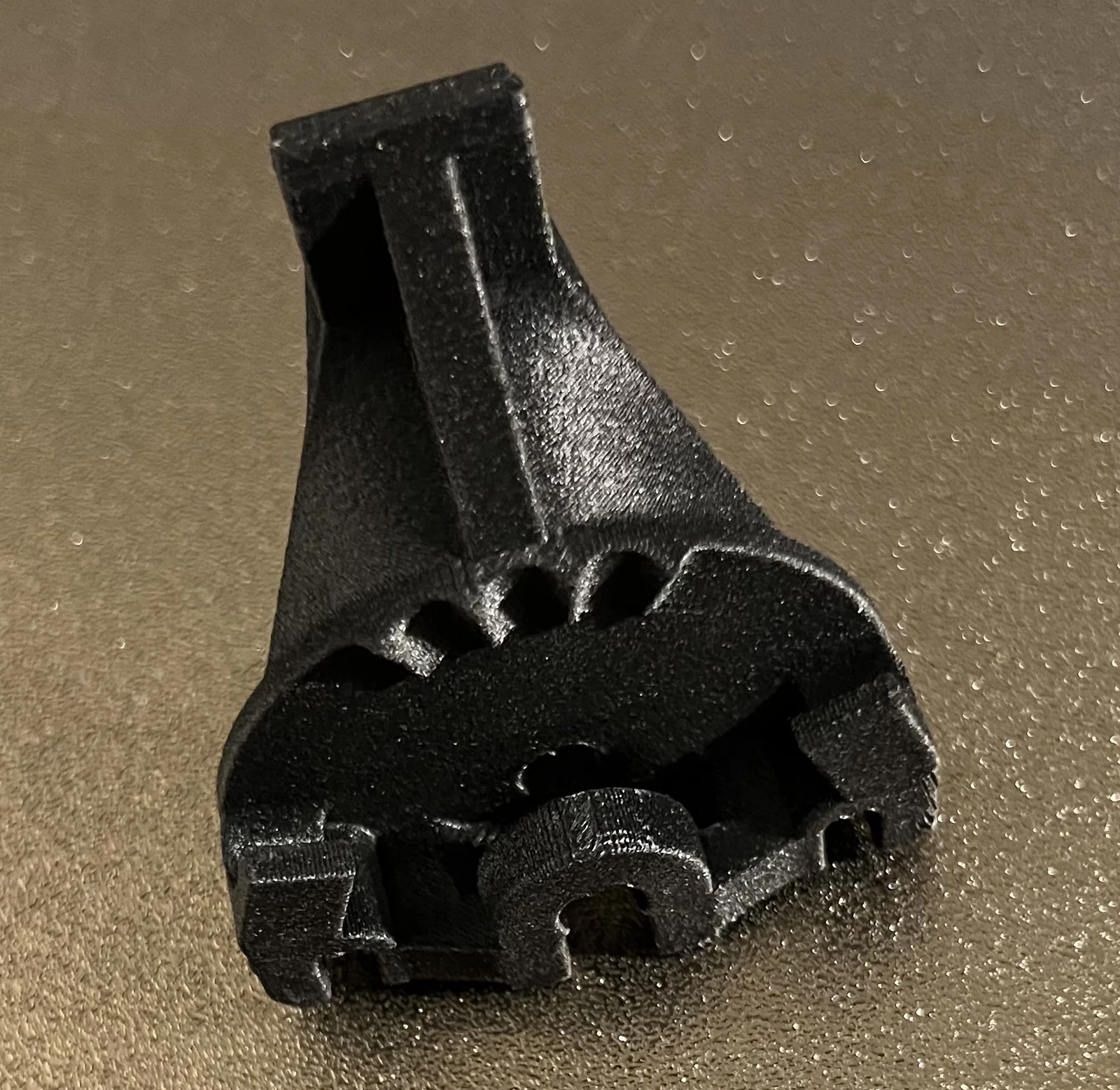

(2) Ban đầu mình khuyên dùng PETG vì cần vật liệu chịu nước — và mình vẫn giữ quan điểm đó. Tuy nhiên, bản in theo model cũ của mình chỉ trụ được khoảng 3 tuần dùng hằng ngày là mình thấy nó bị biến dạng khá rõ. Mình nghĩ nguyên nhân là do ngâm đi ngâm lại trong nước rất nóng làm PETG lên gần (hoặc khả năng cao là vượt) nhiệt độ chuyển kính (glass transition) khoảng 80°C. Nên ở lần chỉnh sửa mới nhất, mình in bằng PET-CF. Đây là lần đầu mình thử vật liệu này, nhưng hy vọng nó chịu môi trường nước gần sôi trong máy rửa chén tốt hơn. Cứ để thời gian trả lời.

********* Original Post *********

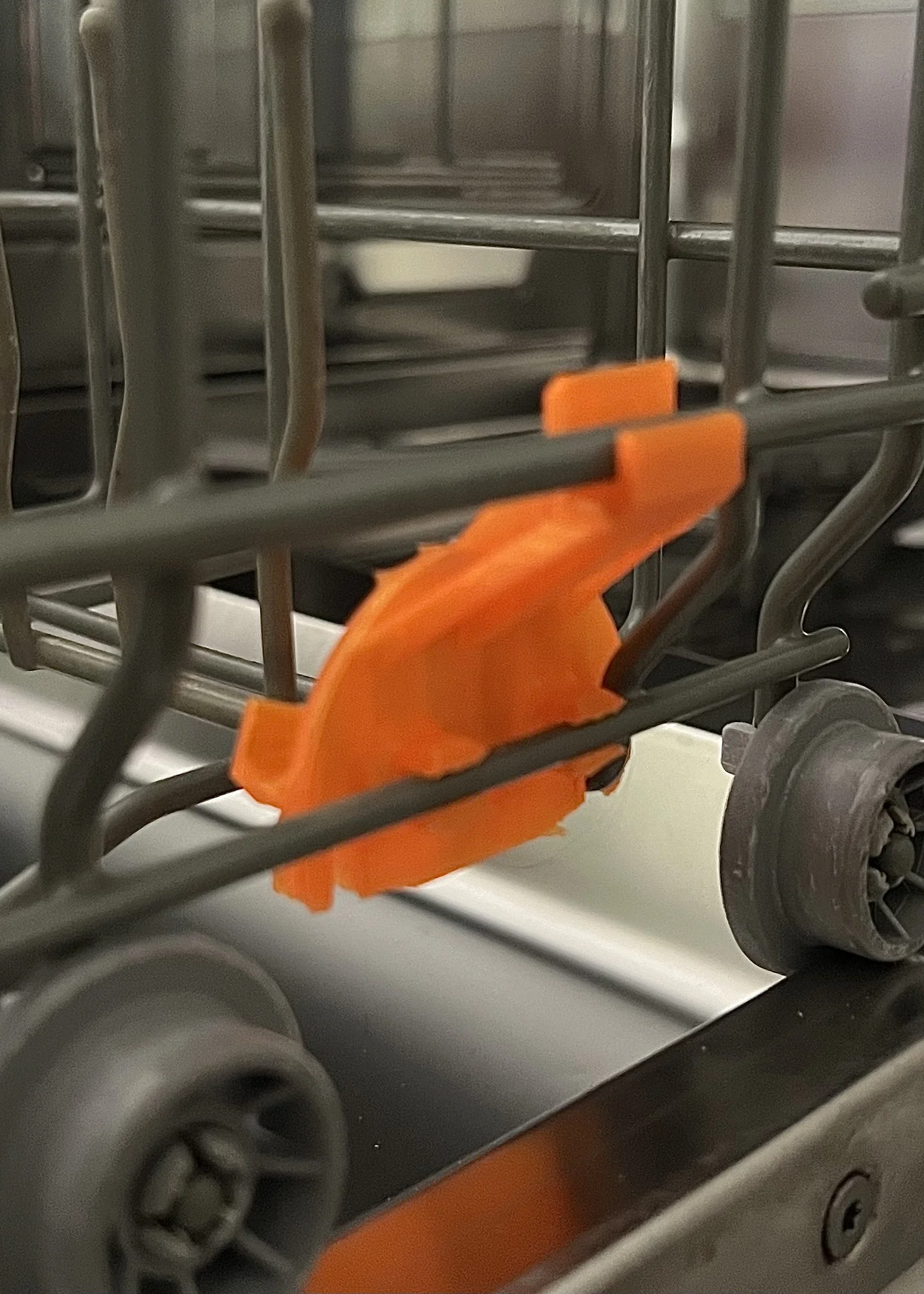

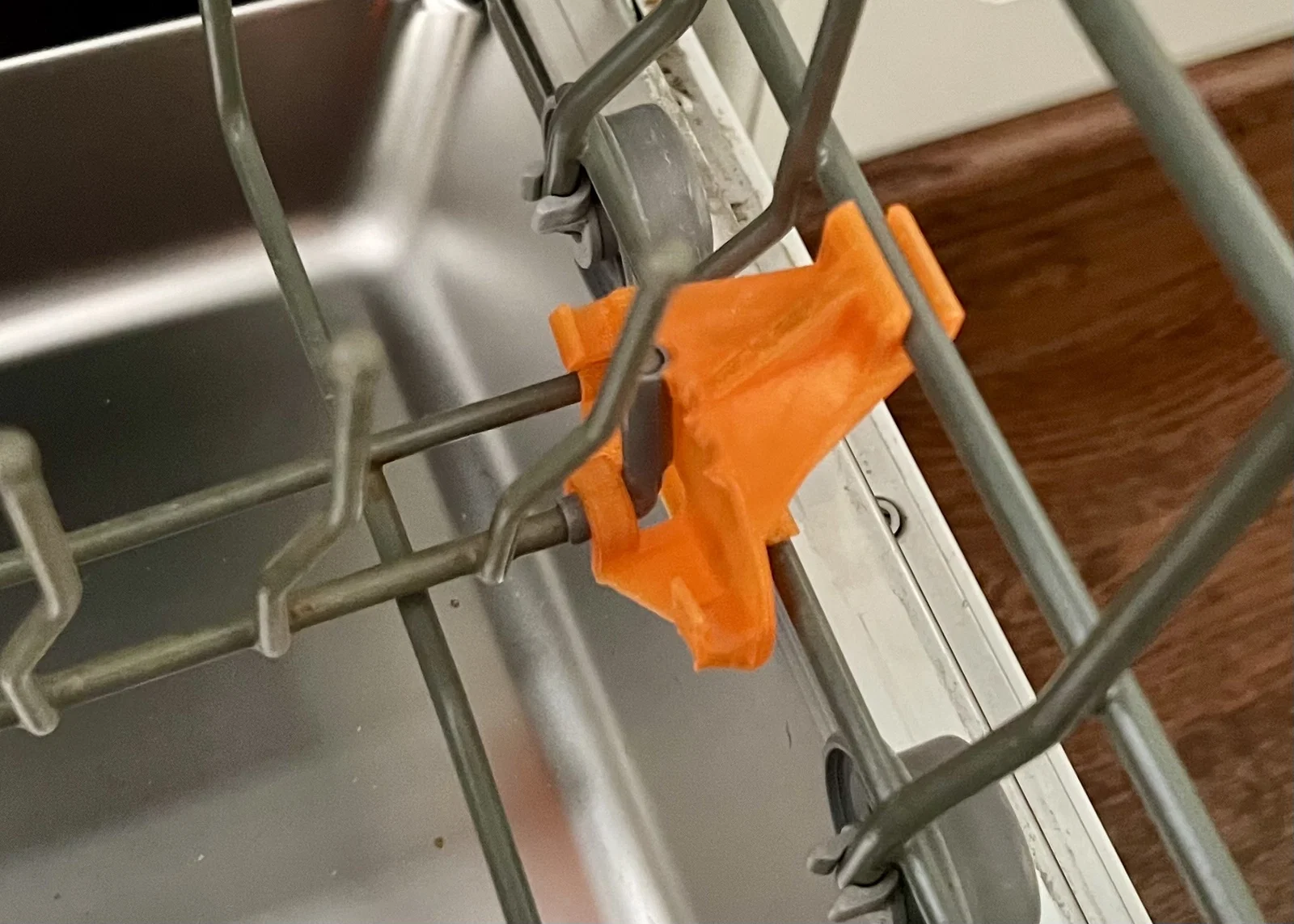

Thiết kế để thay thế một cái clip của máy rửa chén Bosch, nhưng mình tin là chi tiết này cũng tương thích với các hãng khác nếu dùng cùng kiểu clip.

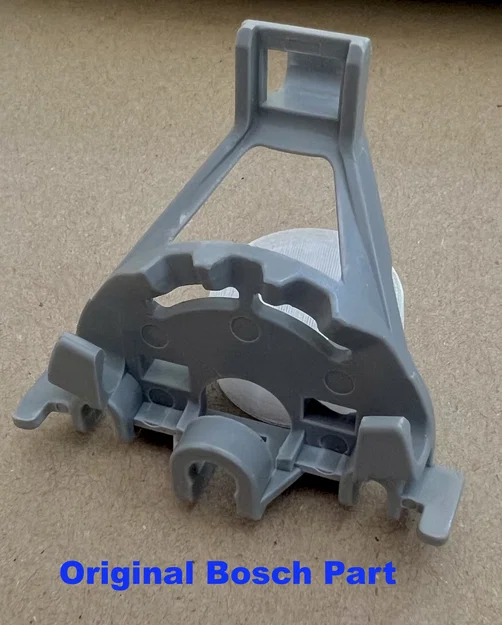

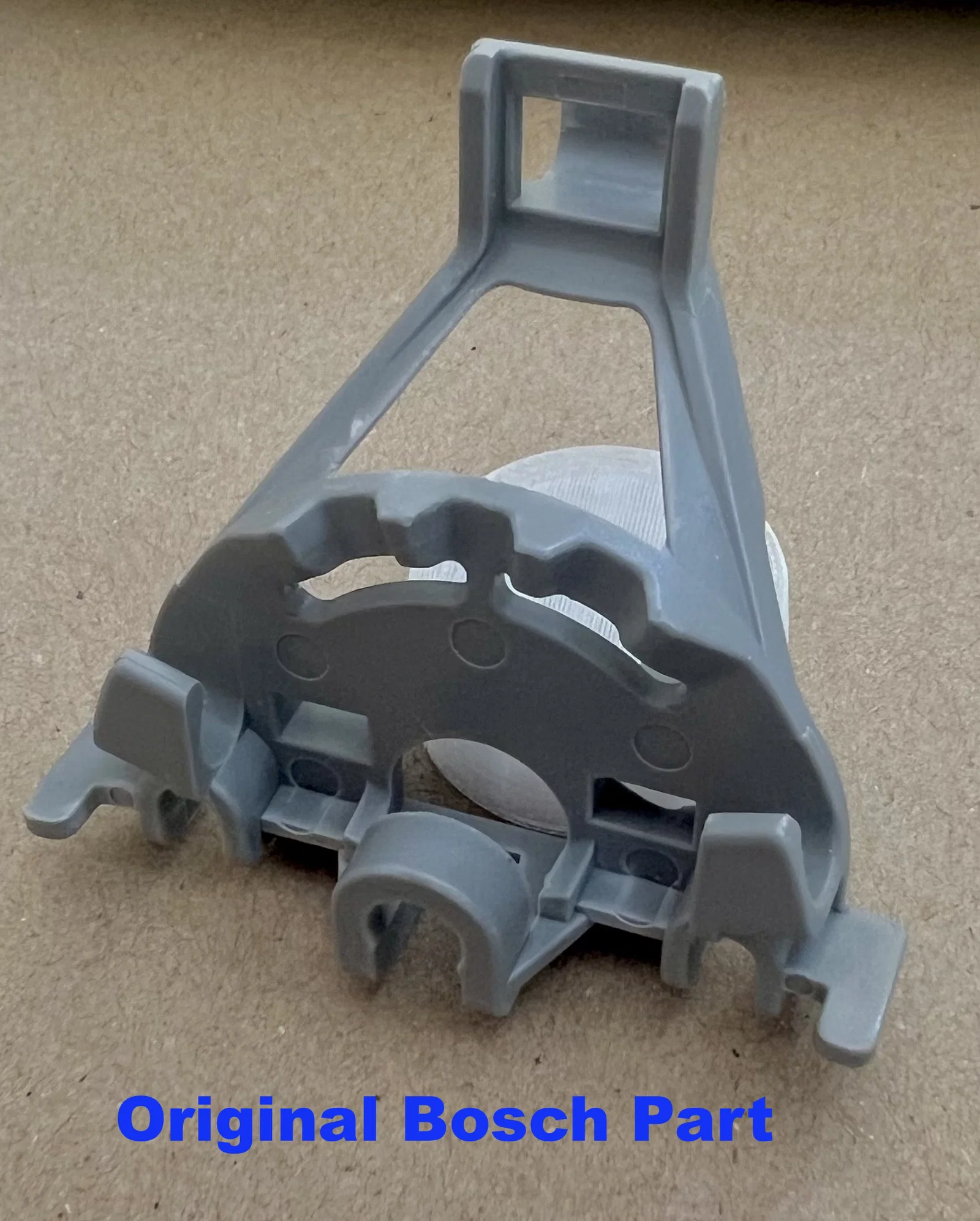

Chi tiết thiết kế này “đô” hơn bản gốc để: 1) đơn giản hóa quá trình thiết kế, và 2) tăng độ bền và độ cứng cho chi tiết.

Khi in, nhớ dùng vật liệu chịu nước như PETG hoặc ABS. (Không khuyến nghị PLA vì tính hút ẩm (hydrophilic) và khả năng chịu nhiệt thấp.)

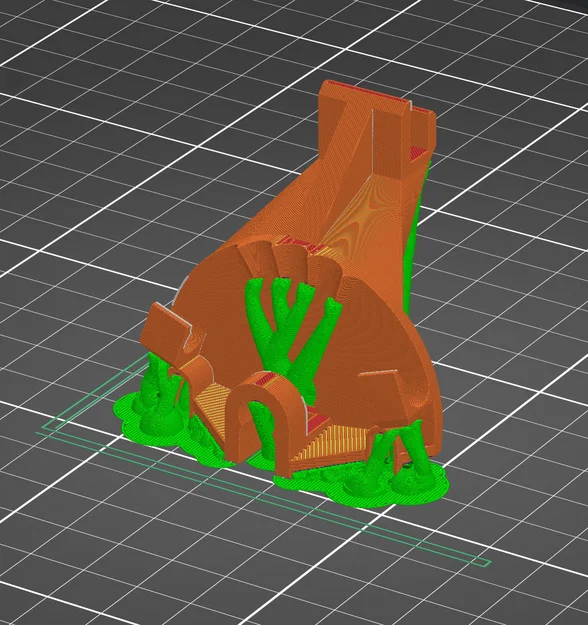

Mình cũng khuyên dùng layer height nhỏ hơn để giữ chi tiết và tăng độ bền của thành phẩm. Mình dùng layer height 0.12 cho cái của mình. In dựng đứng và dùng organic supports như trong hình chụp màn hình ở đây.

Bạn cũng có thể cần cái clip ở đầu còn lại của giá (tine rack). Mình tìm được model này, , trên Printables và thấy dùng ổn lắm.
