Đồ chơi fidget wheel xoắn dẻo của Aaron Park (sửa lại phần nắp bên)

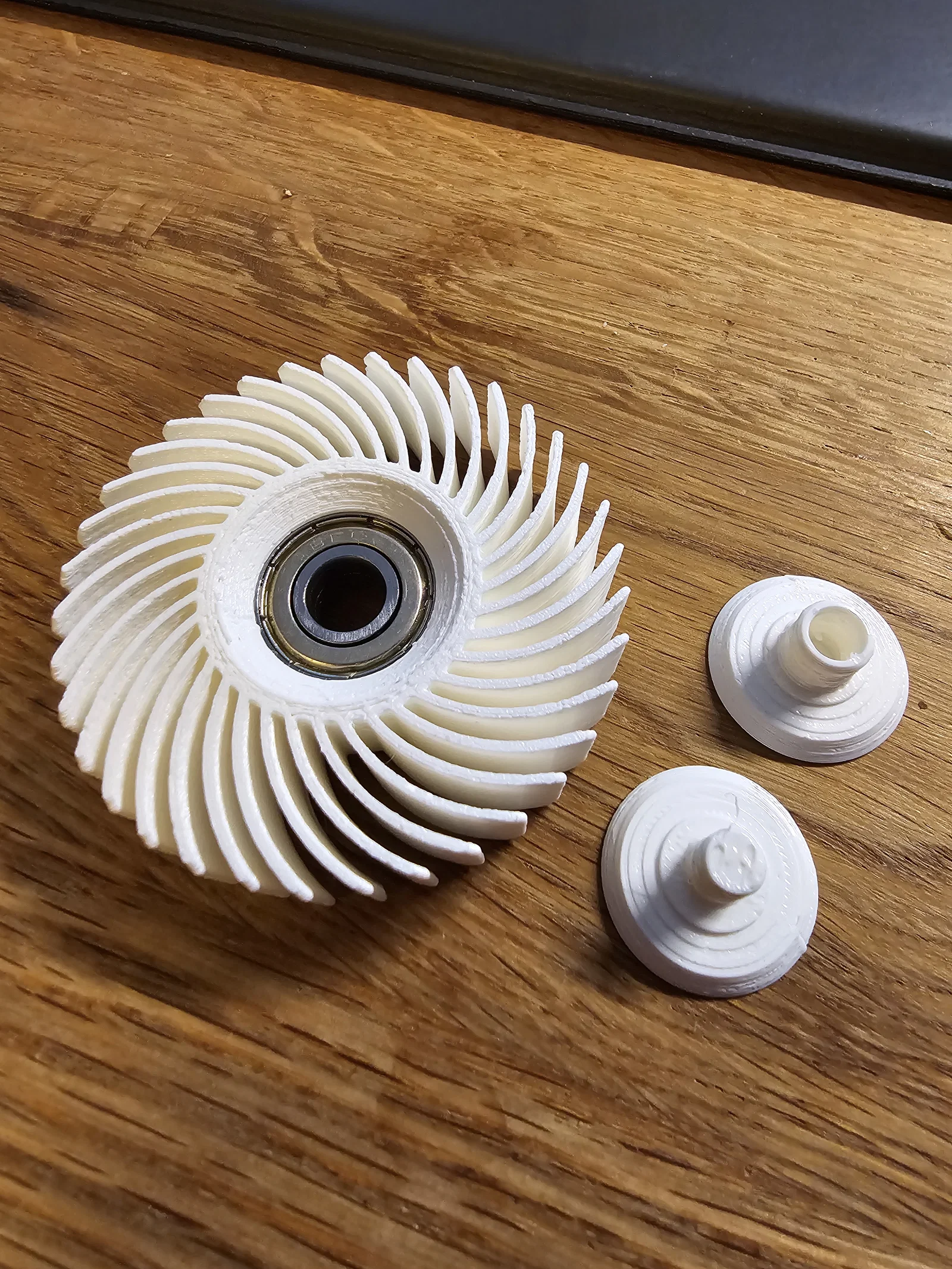

Mình thích mẫu fidget spinner của Aaron Park, nhưng phần nắp hai bên thì không hợp với mình lắm vì nó bị cạ vào bearing gây ma sát. Vậy nên mình quyết định tự redesign các part trong Fusion360 như một thử thách (thiết kế đầu tay của mình).

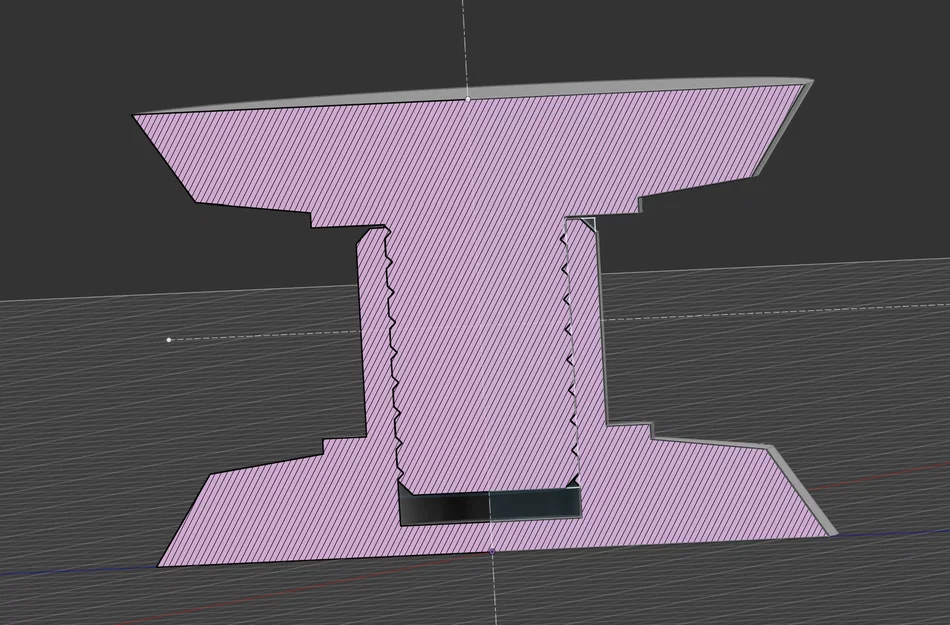

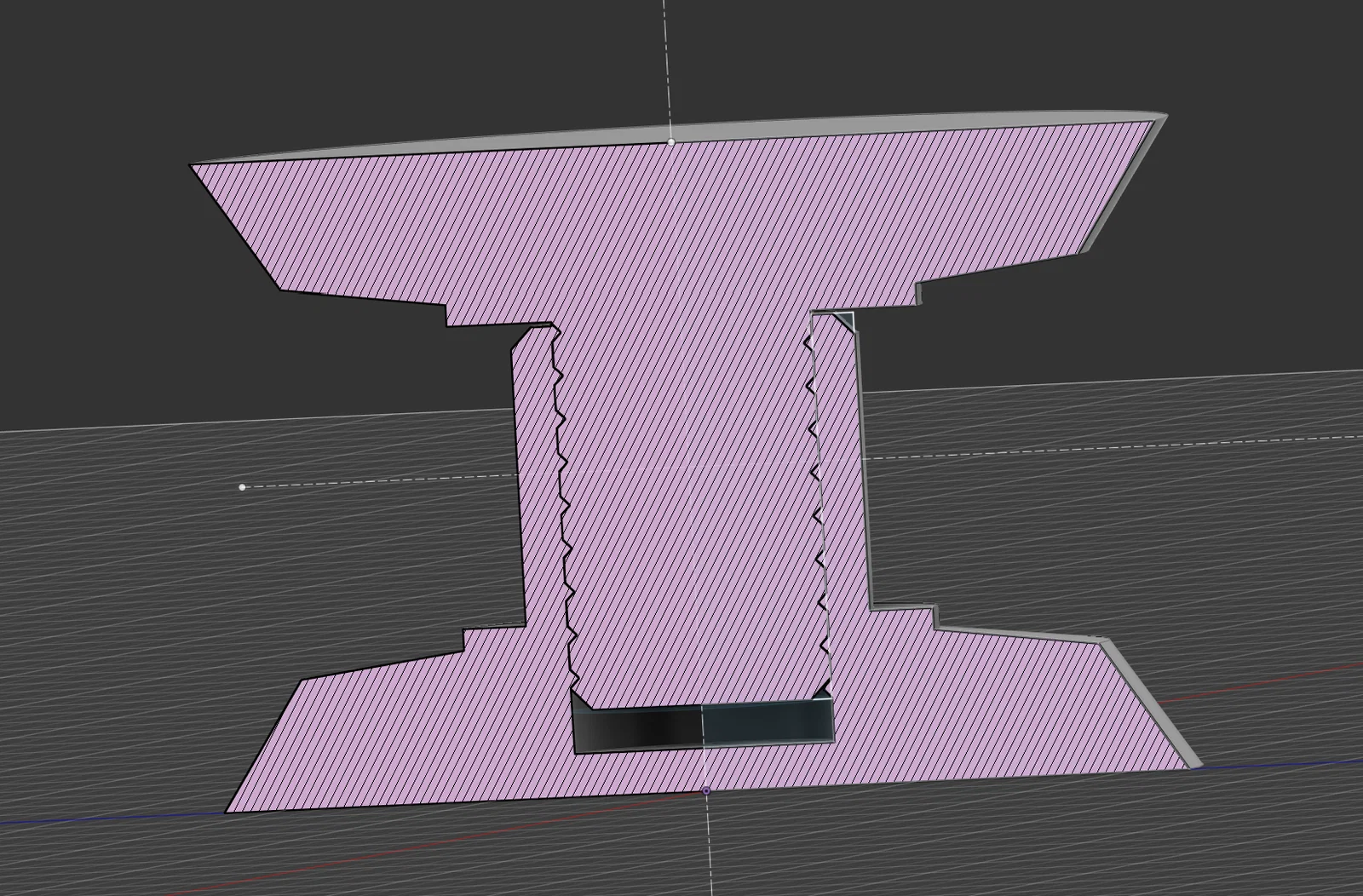

Nói chung là mình làm nó to hơn và thêm một cái collar. Đồng thời mình cũng cố gắng cải thiện độ fit.

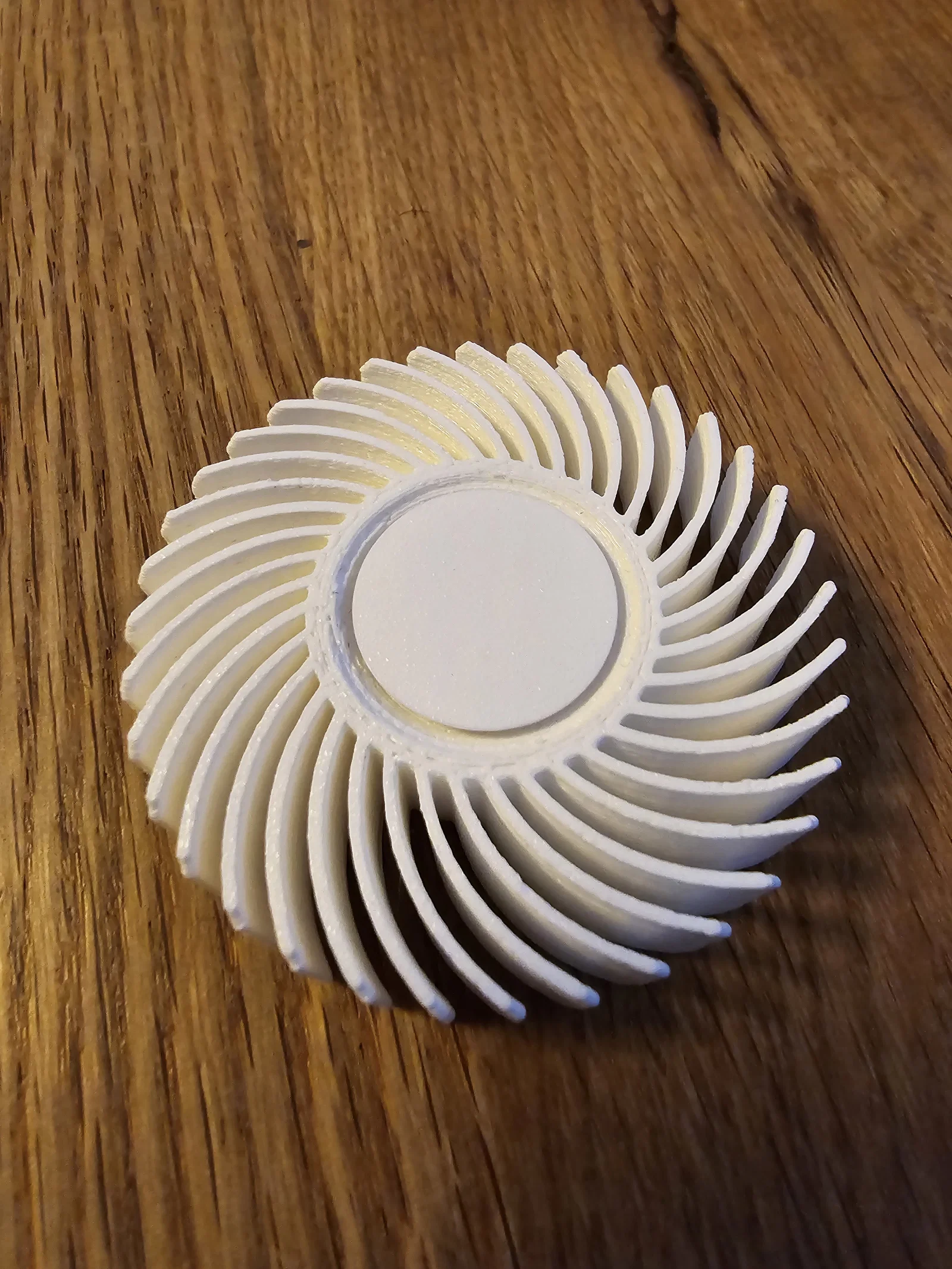

Mình cũng đính kèm luôn bánh xe (wheel) gốc cho bạn tiện dùng, phần này mình không chỉnh sửa gì. Ngoài ra mình cũng tham khảo lại vài điểm quan trọng từ mô tả của anh ấy như bên dưới:

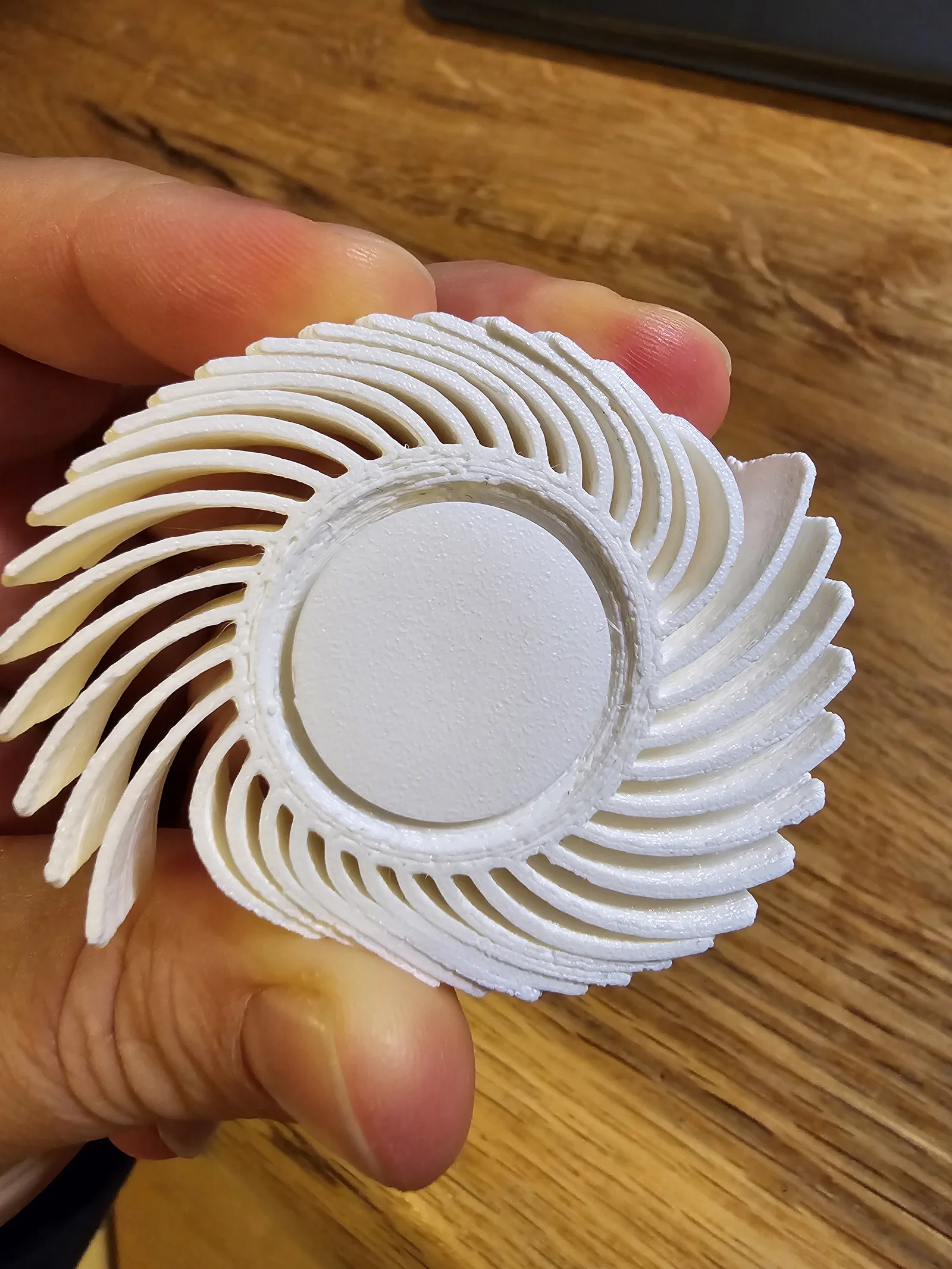

nằm đâu đó giữa đồ chơi bóp (squish toy) và fidget spinner. In bằng TPU, các cánh xoắn (spiral blades) khá dẻo và có thể bẻ hoặc bóp theo nhiều kiểu khác nhau. Một bearing 22mm được đặt ở trung tâm bánh xe, cho phép người dùng quay tự do hoặc lăn trên bề mặt. Mỗi hướng chuyển động cũng cho cảm giác khác nhau. Nhiều kiểu để nghịch lắm với món đồ chơi này!

đường kính ~60mm (~40mm khi nén) và cao 15mm

Mẹo & thủ thuật:

• dùng 1x 608 Skateboard Bearing (22mm O.D. x 8mm I.D. x 7mm cao)
• lớp bôi trơn sẵn của mấy loại bearing này thường khá đặc. Nếu bearing của bạn quay không ngon, thử nhỏ thêm dầu loãng hơn vào trong vòng bi như Brunox hoặc Balistol (có thể tháo cẩn thận gioăng cao su (RS), còn loại nắp kim loại (ZZ) thì thường không tháo được, nhưng bạn có thể xịt vào các khe)
• in wheel với tree supports để đỡ phần inner lip
• nhớ để z-spacing cho supports đủ (Top contact Z distance). Mình khuyên 0.3 mm cho TPU
• in chậm, đặc biệt là phần pin của các nắp (caps)
• sấy khô filament

Cài đặt in của mình (Extrudr semi soft 85A)

• tốc độ in 2–20 mm/s
• in từng món riêng hoặc in sequentially
• organic supports cho wheel
• support top contact Z distance 0.3mm
• layer height 0.2 mm, nhưng mức khác cũng ổn
• infill gyroid 10%

Rất mong nhận được góp ý từ mọi người.
