Ngàm gắn SKADIS vào kệ BROR (SKADIS BROR Shelf Mount)

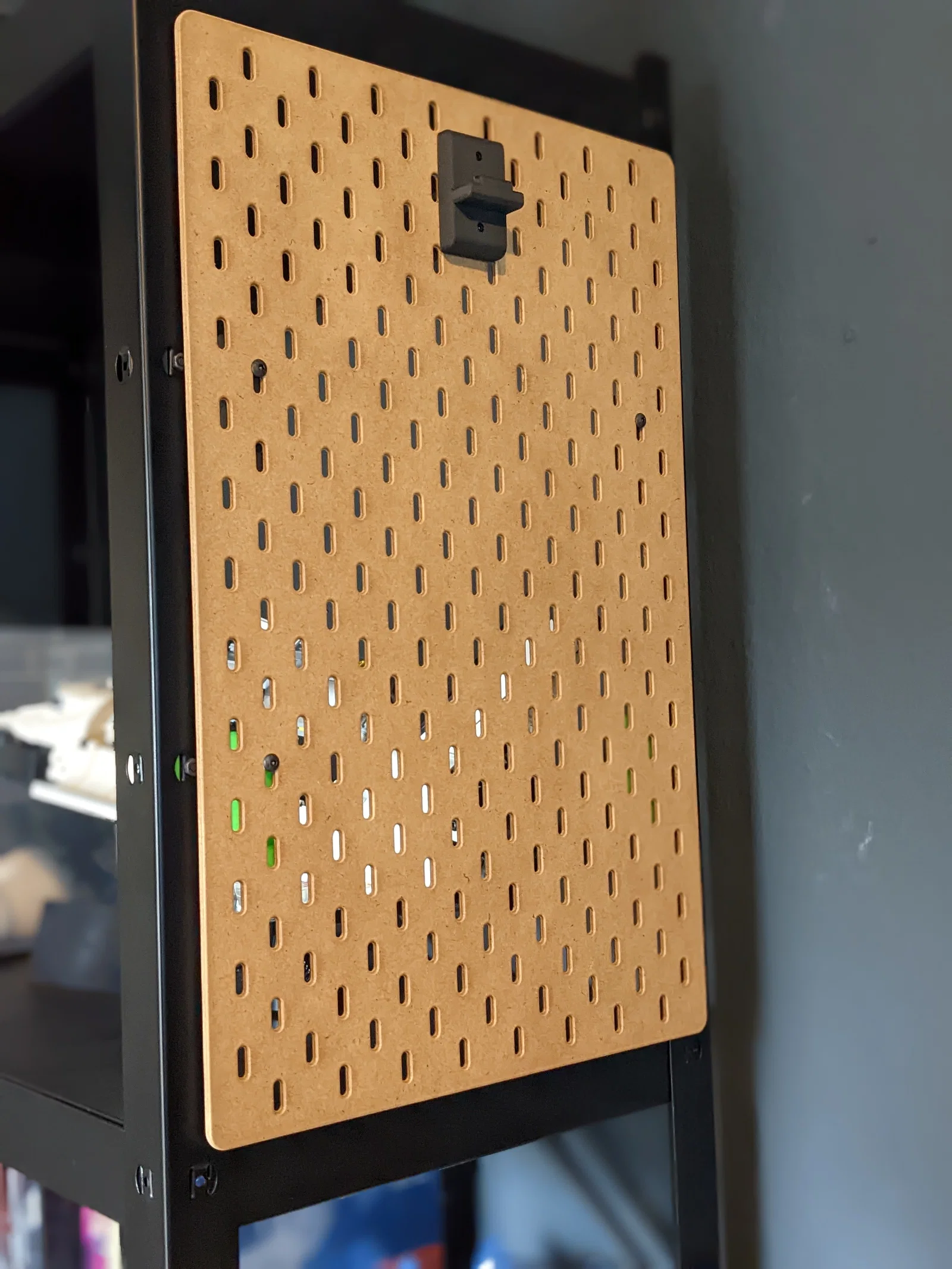

Gắn bảng pegboard Ikea SKADIS vào bên hông kệ Ikea BROR.

Compatibility

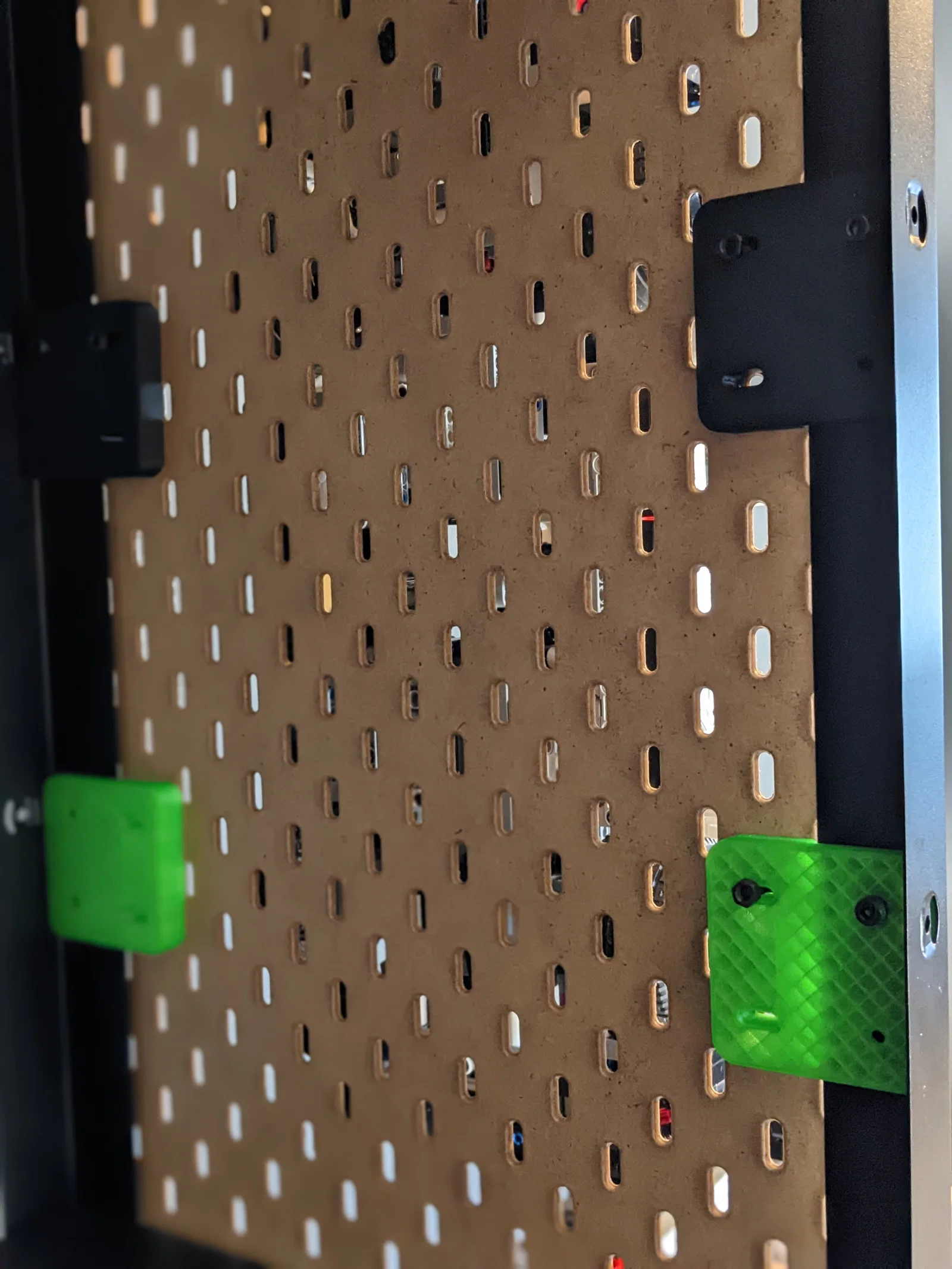

Bản 3 lỗ sẽ dùng được cho hầu hết các kiểu kết hợp kích thước SKADIS/BROR, miễn là tấm SKADIS đủ rộng. Mình đã test mẫu 3 lỗ với một tấm SKADIS vuông gắn ở hông kệ BROR loại sâu, và một tấm SKADIS mảnh gắn ở hông kệ BROR loại nông.

Pick a Mount

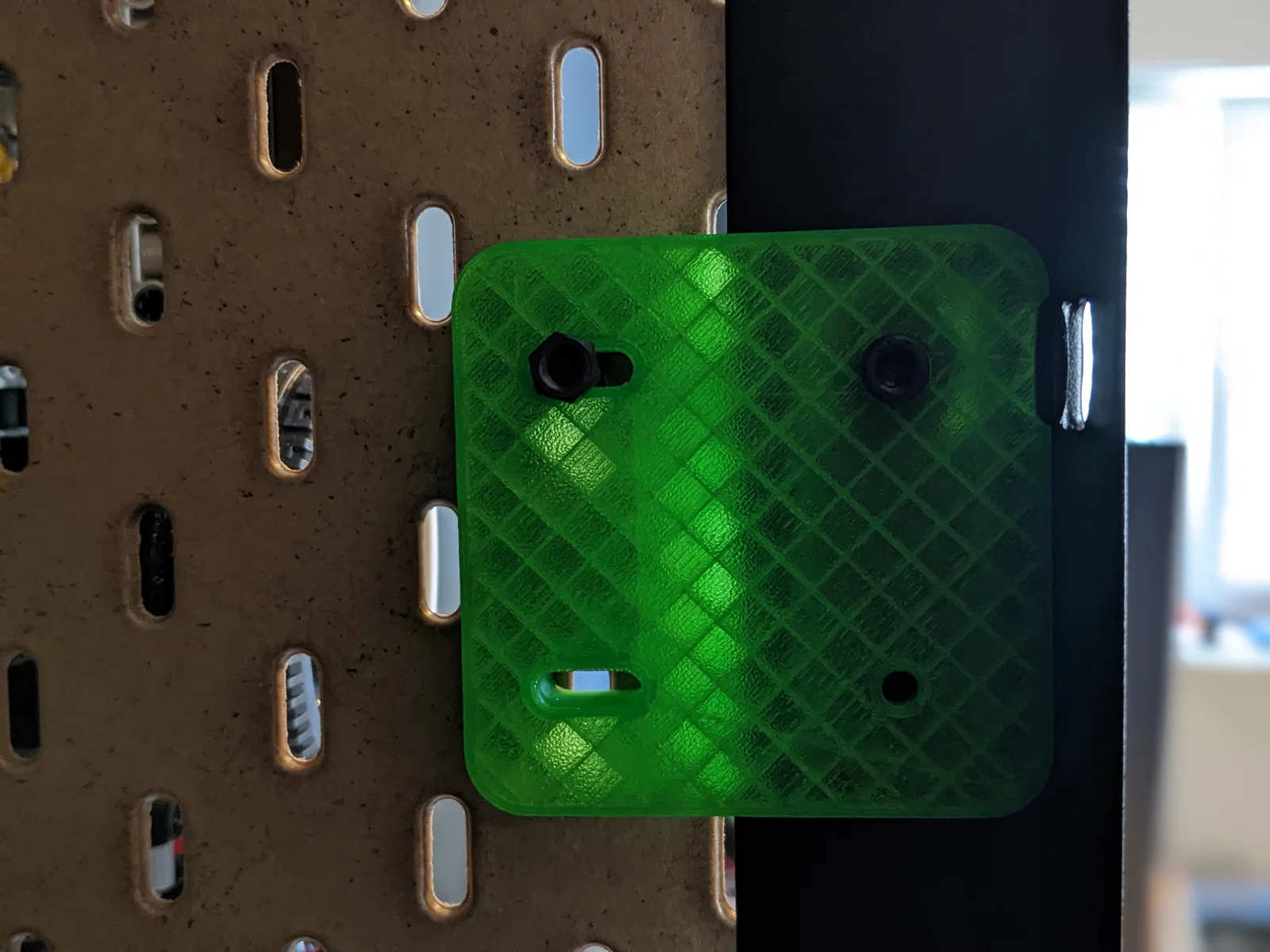

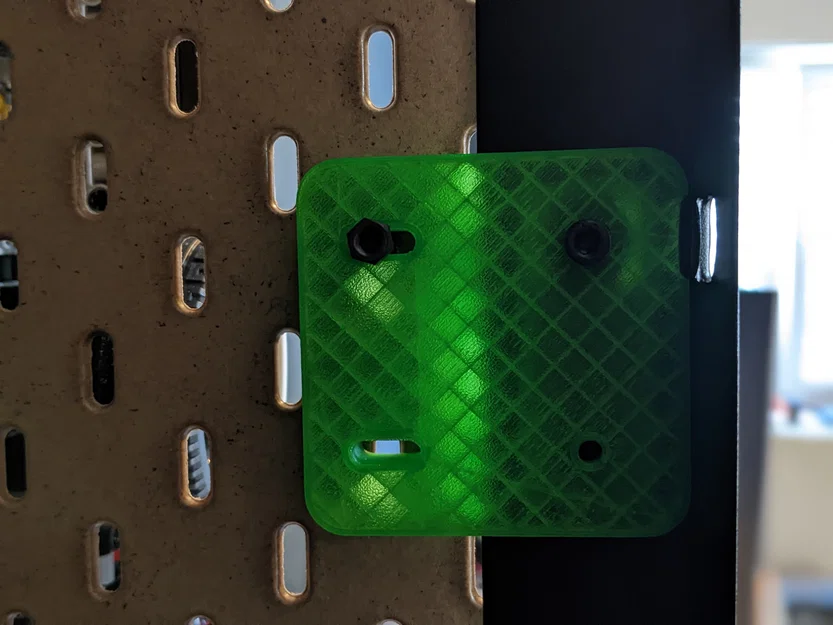

Có hai kiểu ngàm (mount). Một kiểu để gắn pegboard sát (flush) vào kệ chỉ với ốc M5, và một kiểu tạo khoảng hở để chừa chỗ cho đai ốc M5 hoặc đầu ốc nằm giữa pegboard và chân kệ, giúp bắt chắc hơn. Nếu bạn dùng kiểu thứ hai, hoặc nếu SKADIS sẽ treo nhiều đồ nặng, mình khuyên in 4 cái mount.

Update: Mình đã thêm bản 3 lỗ cho mỗi kiểu mount. Mình khuyên dùng bản này vì linh hoạt hơn, và không yếu hơn bản 2 lỗ. Nó cần thiết để phù hợp với kệ BROR sâu 55cm.

Print it

Bạn cần in ít nhất 2 cái, nhưng lý tưởng là 4 cái mount. Mình thấy để 4 perimeters và 20% infill là đủ cứng cho nhu cầu của mình, nhưng bạn cứ thoải mái thử các thiết lập khác.

Install it

Trượt mỗi mount vào vị trí ngàm gắn kệ BROR. Khe trên mount sẽ giúp bạn canh thẳng với lỗ bắt ốc trên kệ.

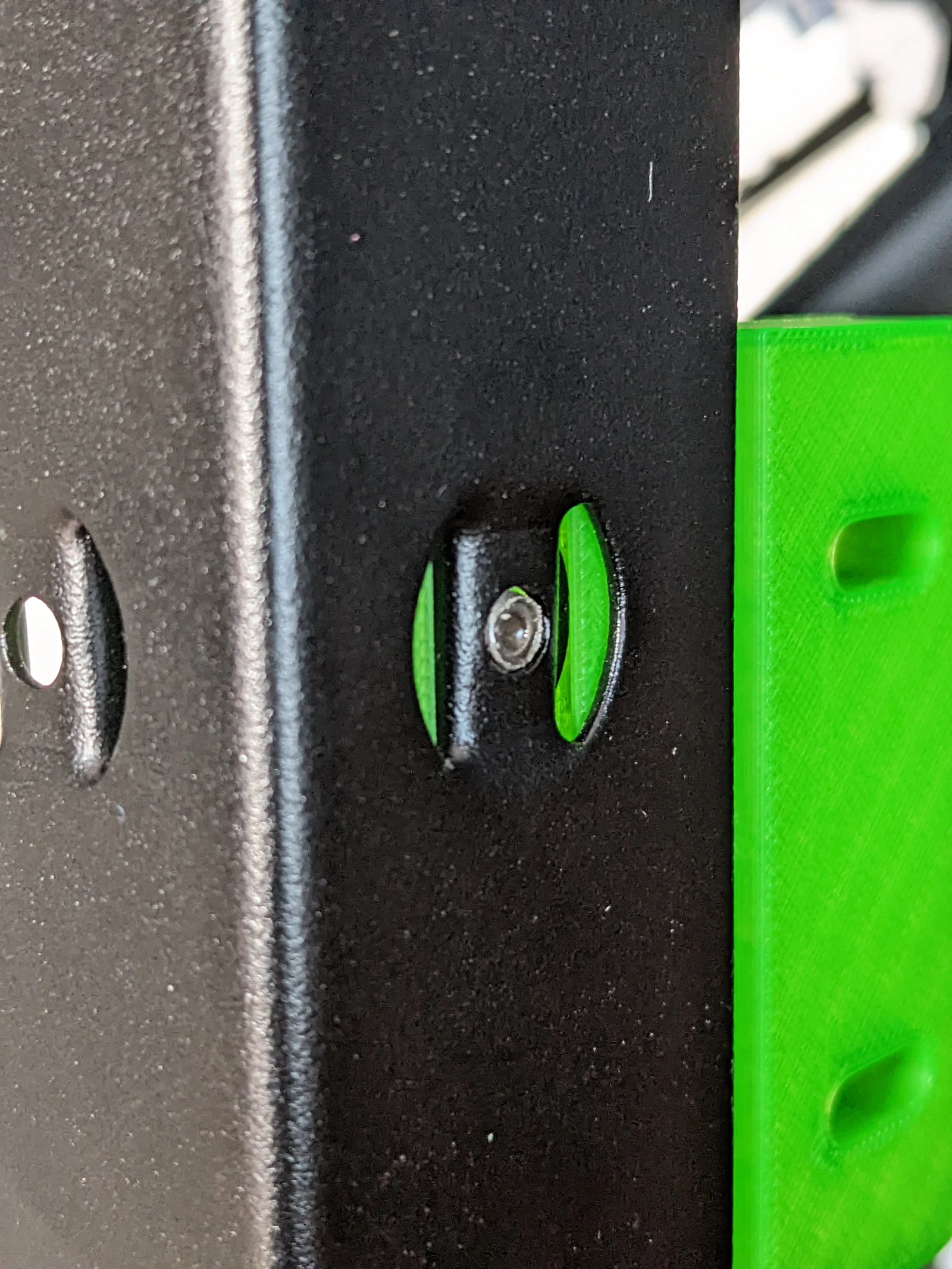

Bắt mỗi mount vào các điểm gắn kệ của BROR bằng một con ốc M5 từ phía trong kệ:

• Flush mount: 1x M5x8 cho mỗi mount

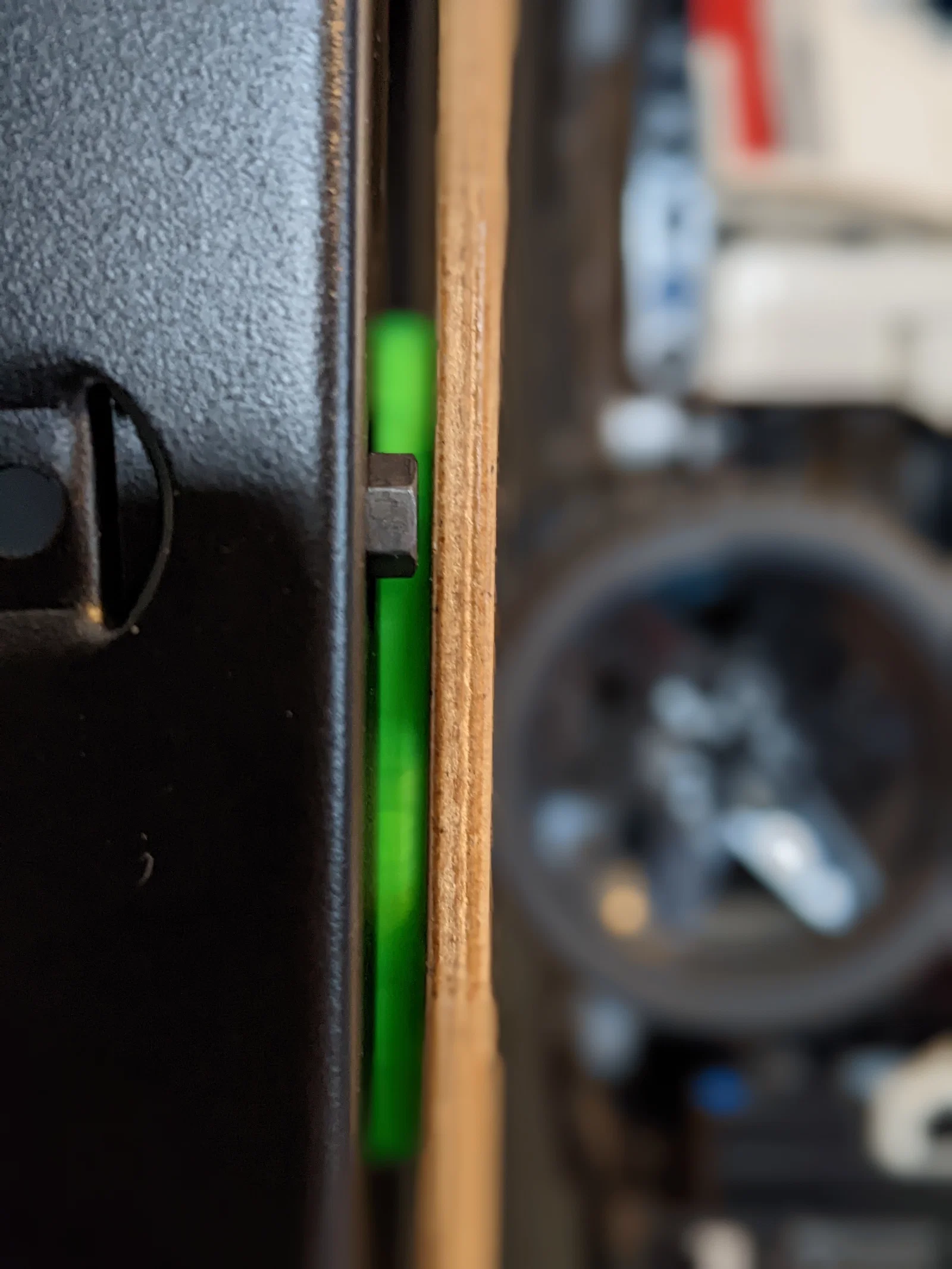

• Nut: 1x ốc M5x12 và 1x đai ốc M5. Đai ốc M5 nằm ở phía ngoài kệ, kẹp giữa SKADIS và khung kệ BROR.

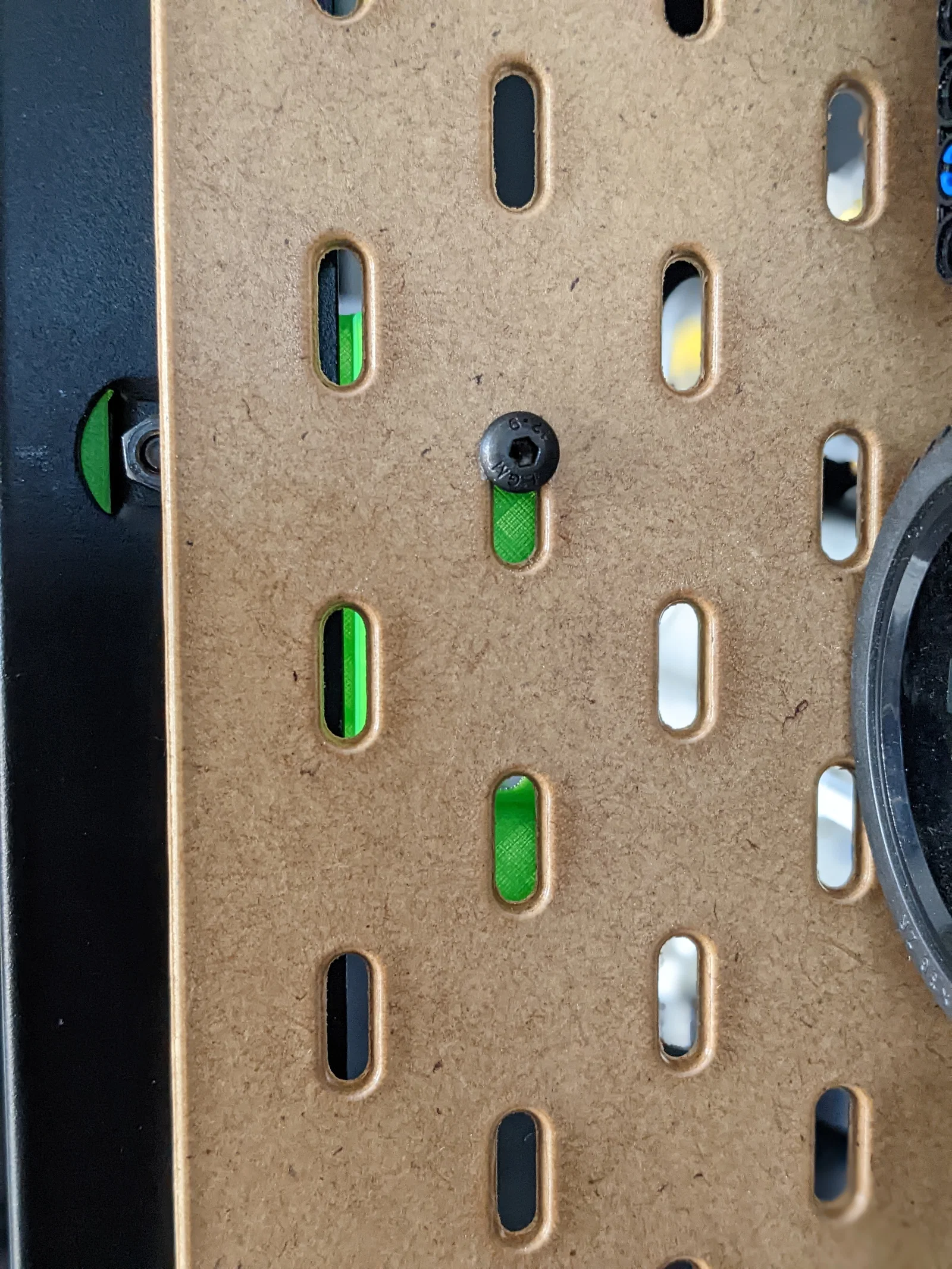

Gắn SKADIS vào từng mount bằng cách luồn ốc từ phía SKADIS:

• Flush mount: 1–2 ốc M5x16. Dùng M5x20 nếu bạn muốn siết thêm bằng đai ốc.
• Nut: 1–2x ốc M5x24. Ốc M5x20 cũng có thể vừa, tùy theo dung sai (tolerances) bản in của bạn.

LƯU Ý: Để gắn SKADIS vào hông kệ BROR sâu 55cm, khoảng cách lỗ yêu cầu bạn phải dùng lỗ giữa trên mount(s) ở một trụ, và dùng lỗ ngoài trên mount(s) ở trụ đối diện.
