Nắp PSU Ender 3 Pro/V2/Max thêm bản 60mm, quạt 80mm (Meanwell LRS-350-24)

Bổ sung phiên bản cho quạt 60mm – Mình chưa có quạt để test nên nhờ bạn báo giúp coi lắp có khít/đúng hết không

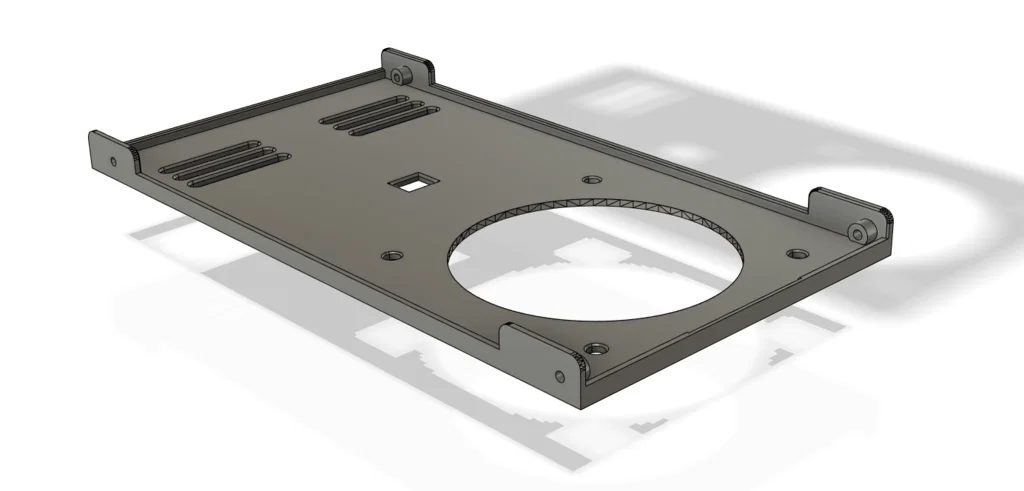

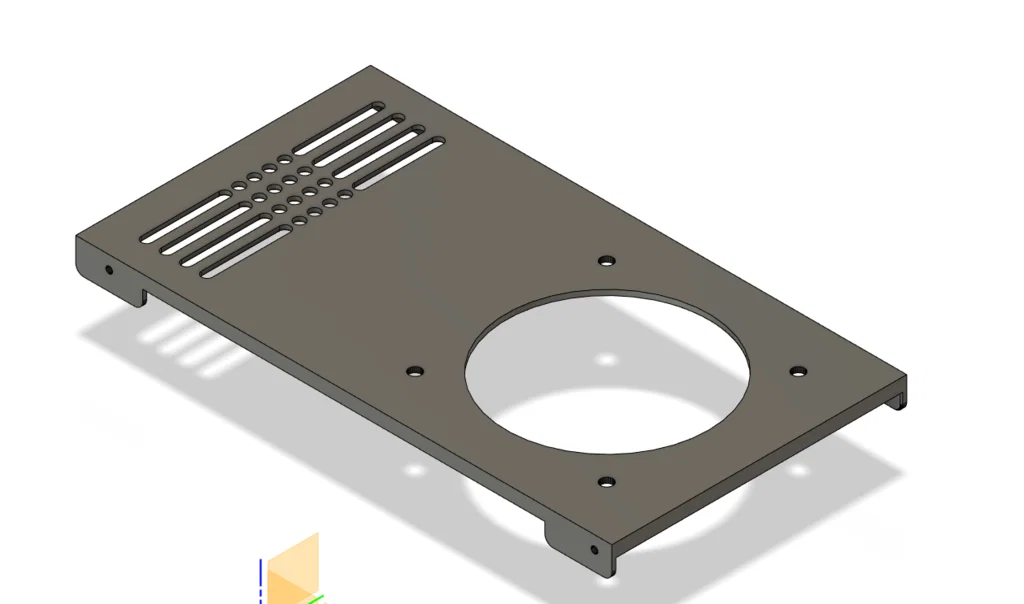

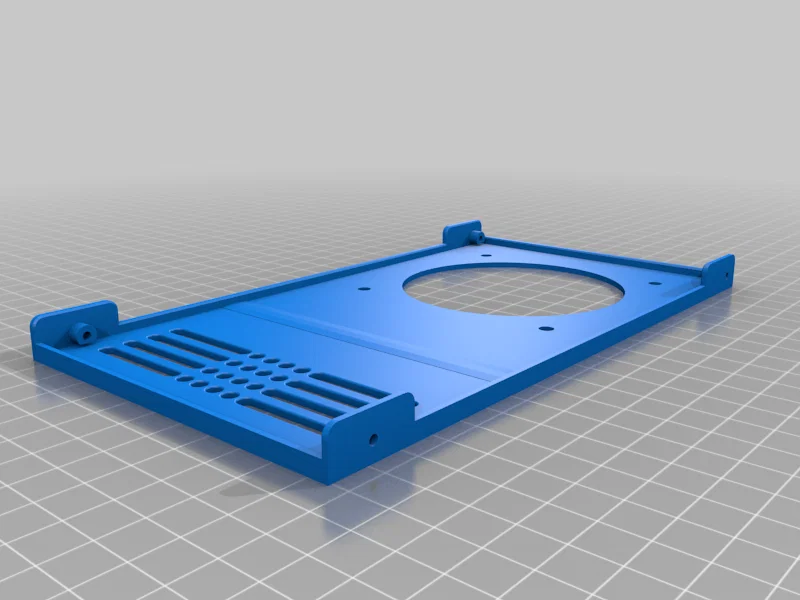

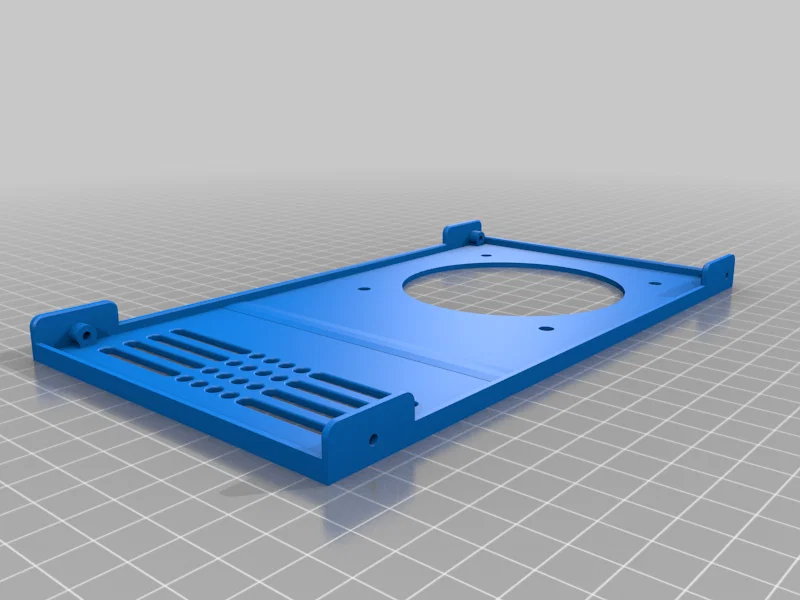

Nắp che cho Meanwell LRS 350-24 (có trên một số Ender 3, và có trên tất cả Ender 3 Pro, V2 và Max), gắn vào mặt trong của PSU giống như nắp zin.

Thay quạt zin bằng quạt 80mm với vị trí đặt quạt hợp lý hơn để làm mát hiệu quả hơn. Khác với một số kiểu nắp quạt khác, bản này hướng luồng gió chủ động đi xuyên qua toàn bộ vỏ PSU, nên thực tế quạt còn chạy ít hơn trước.

Bạn có thể dùng lại toàn bộ ốc và ngàm/đồ gắn zin từ nắp kim loại original vì mình thiết kế trực tiếp từ file CAD của Meanwell cho PSU này. Mình khuyên dùng ốc quạt từ quạt 60mm zin và thay lại lớp vỏ bọc (sheath) từ dây quạt cũ sang dây quạt mới để an toàn.

Điểm lợi của vỏ này là nâng cấp quạt 80mm, giúp hút được nhiều gió hơn ở RPM thấp, nên gần như im ru mà vẫn đảm bảo an toàn. Mình dùng ổn định trên Ender 3 V2 của mình gần 3 năm nay không lỗi gì.

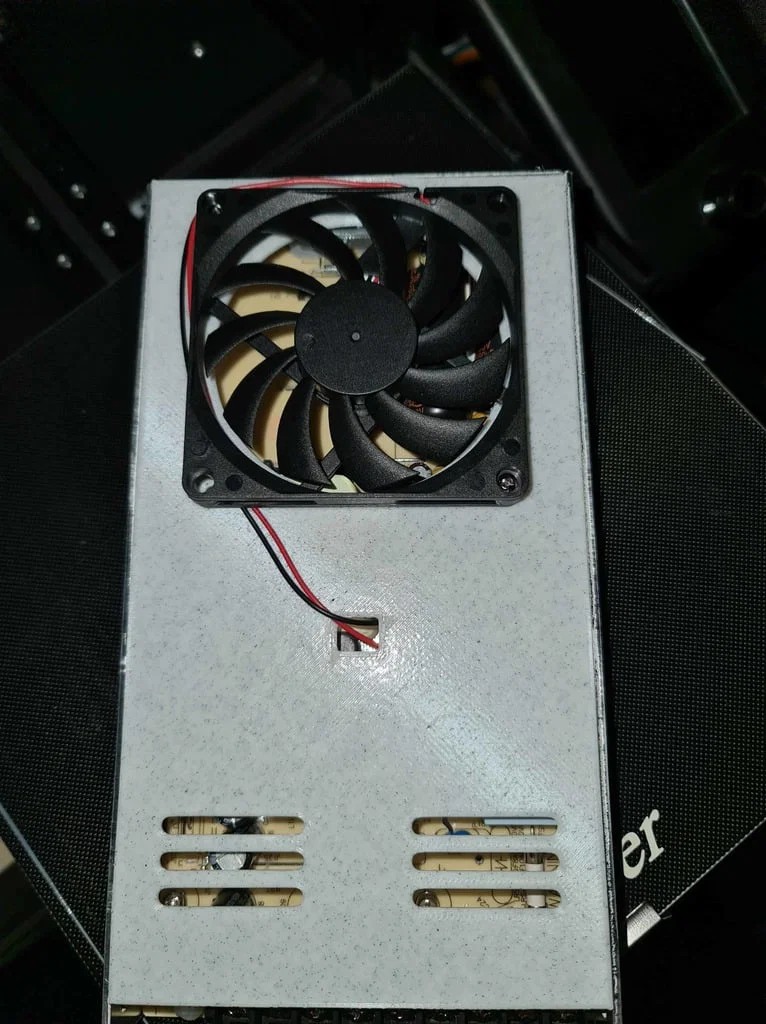

Hình chụp trên bộ nguồn của mình là bản revision cũ nên sẽ có vài khác biệt nhẹ so với STL cung cấp. Lưu ý: hãy gắn quạt ở phía ngoài vỏ vì bên trong không đủ chỗ cho quạt lớn. Với Ender 3 V2 sẽ cần kê chân (risers) để tăng chiều cao máy (các dòng khác thì mình không chắc).

Mình dùng quạt 80x10 12v – nhớ kiểm tra đúng cực dây quạt và đúng điện áp quạt, sai là có thể gây hư hỏng!

Print Settings

Printer Brand:

Creality

Printer:

Ender-3 v2

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

40% cubic
