Hộp Print-in-Place lồng nhau (Print in place boxes)

Print In Place Boxes

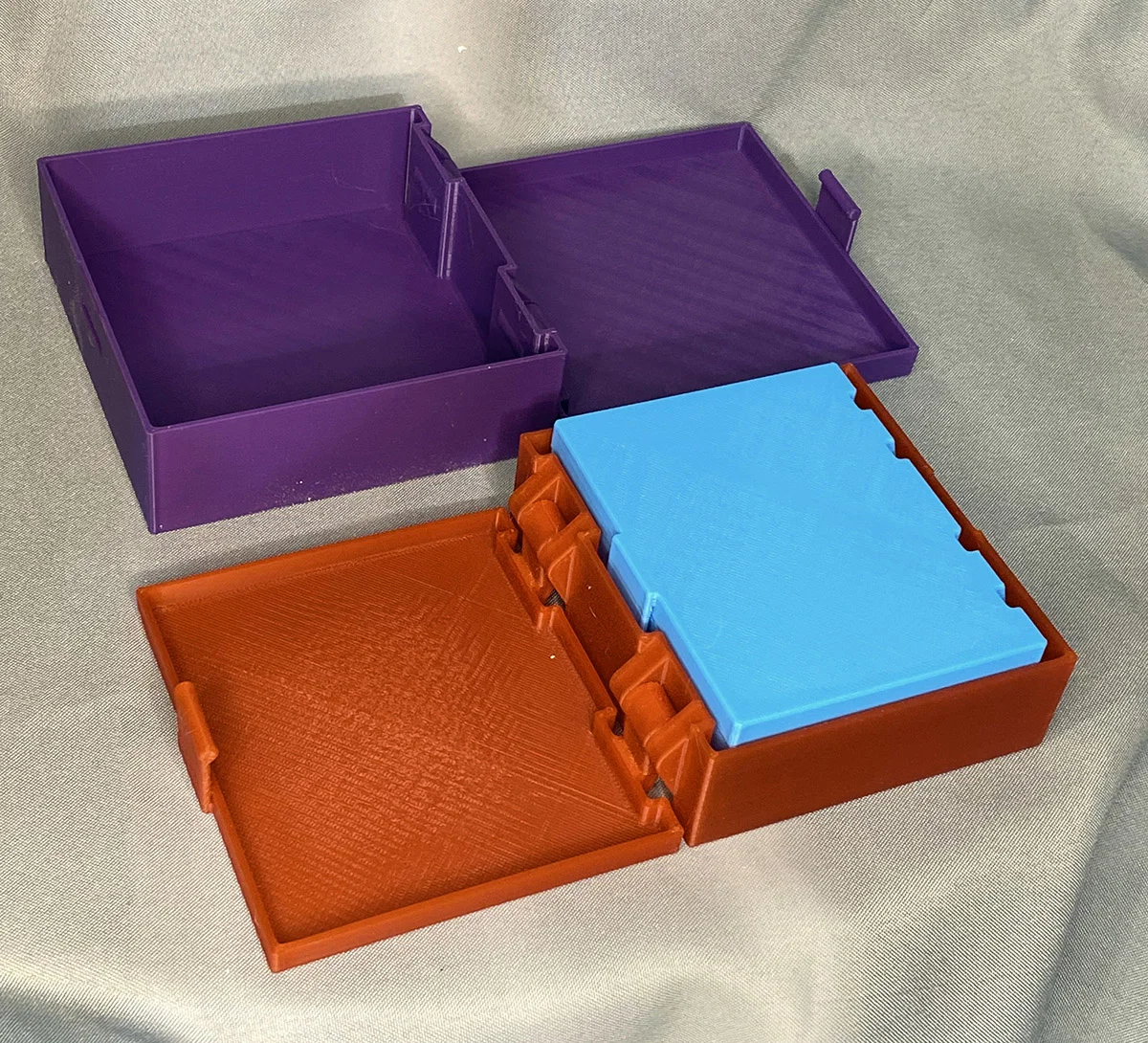

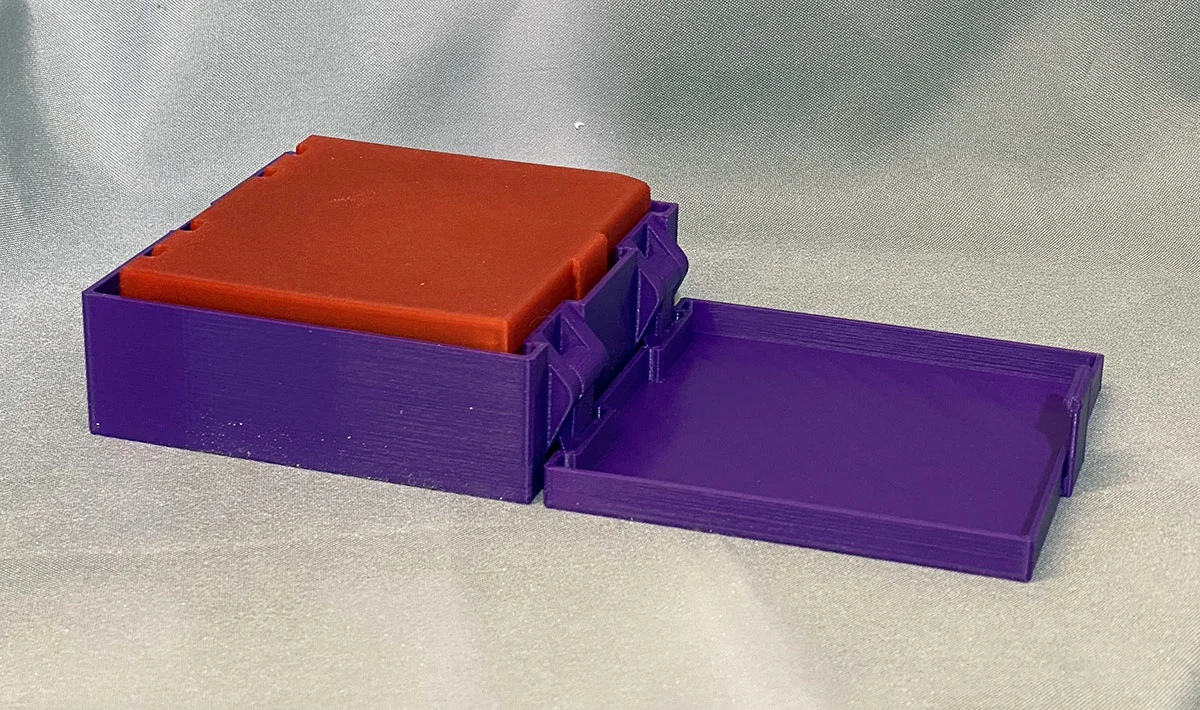

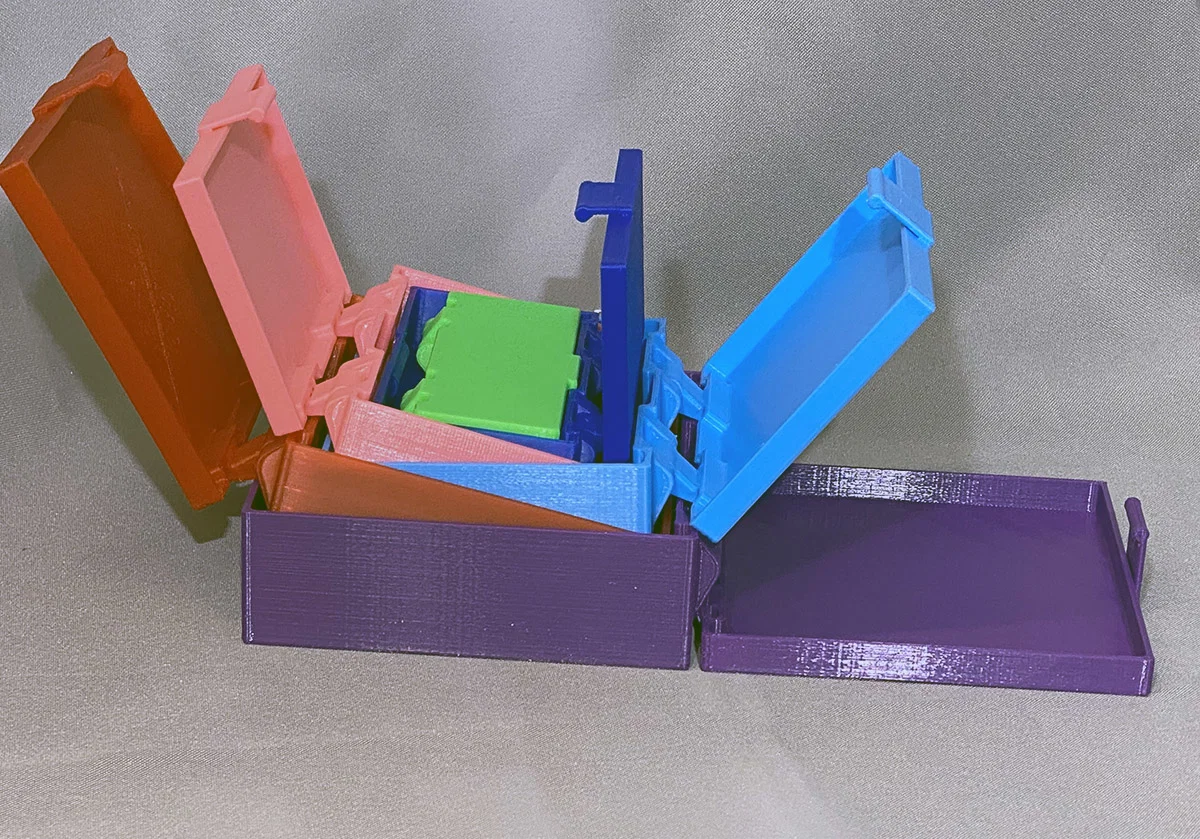

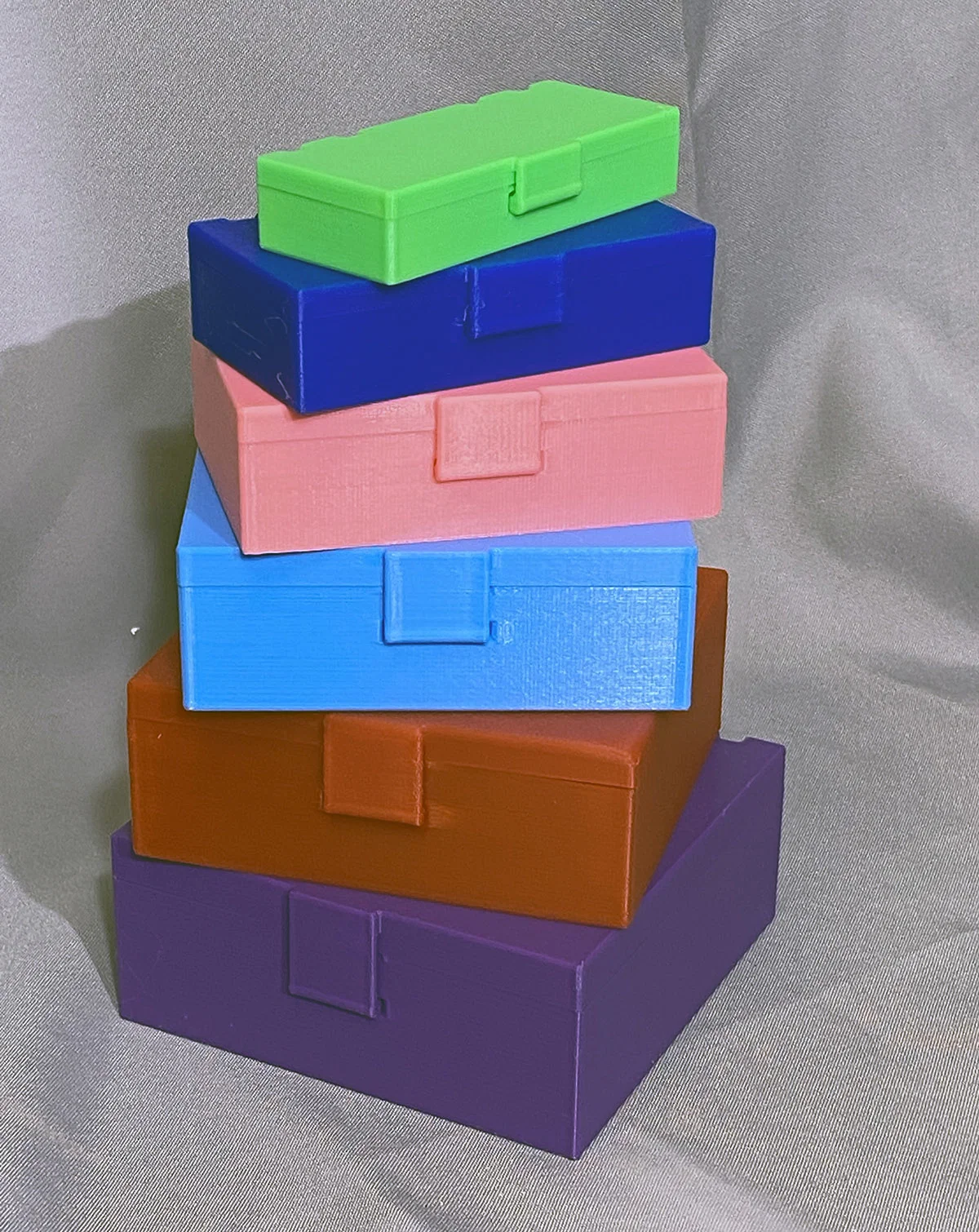

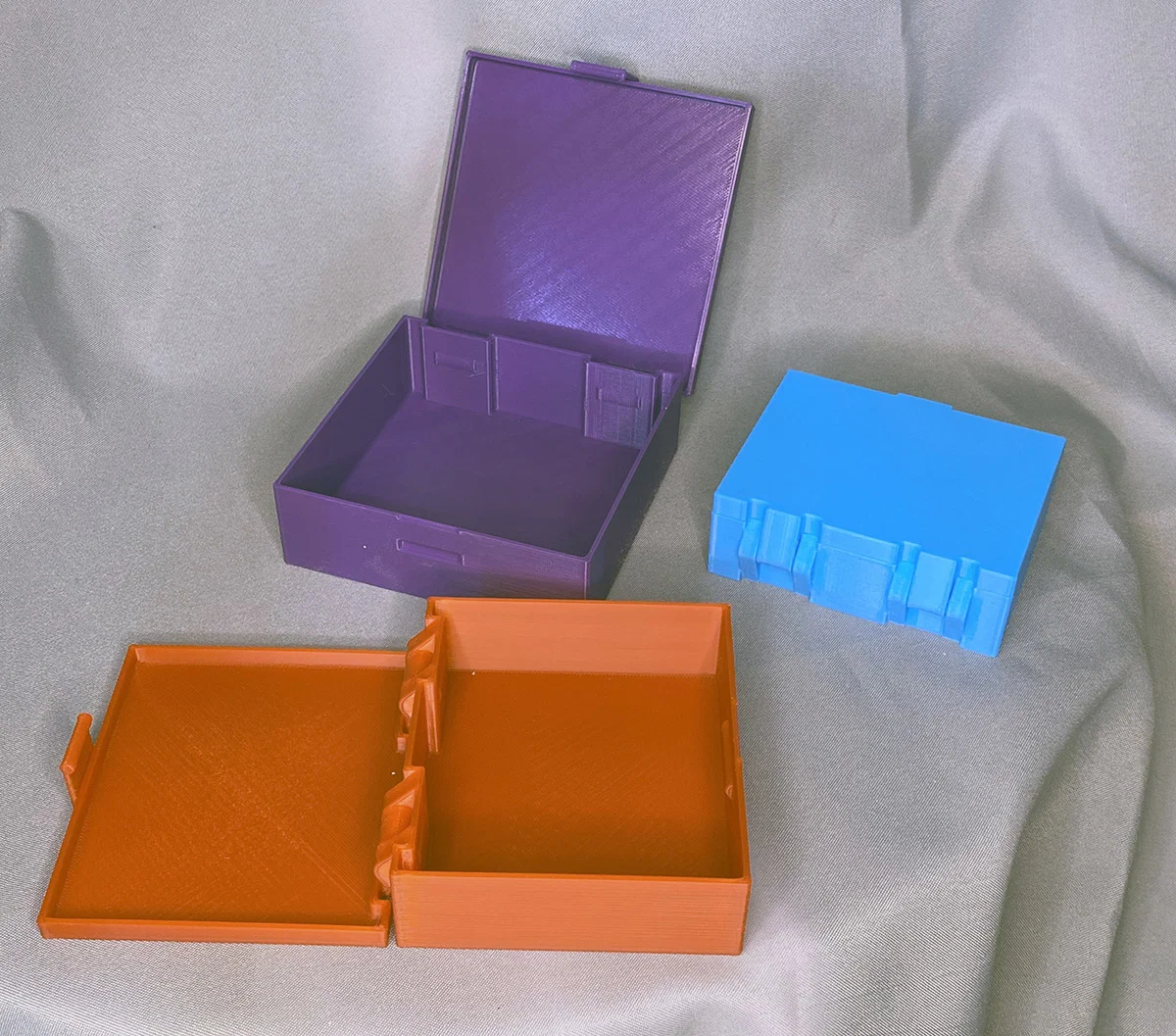

Gồm 6 cái hộp lồng vừa khít vào nhau.

Có thể tuỳ biến bằng file Fusion360 f3d (ParameterBoks-V6 v7.f3d)

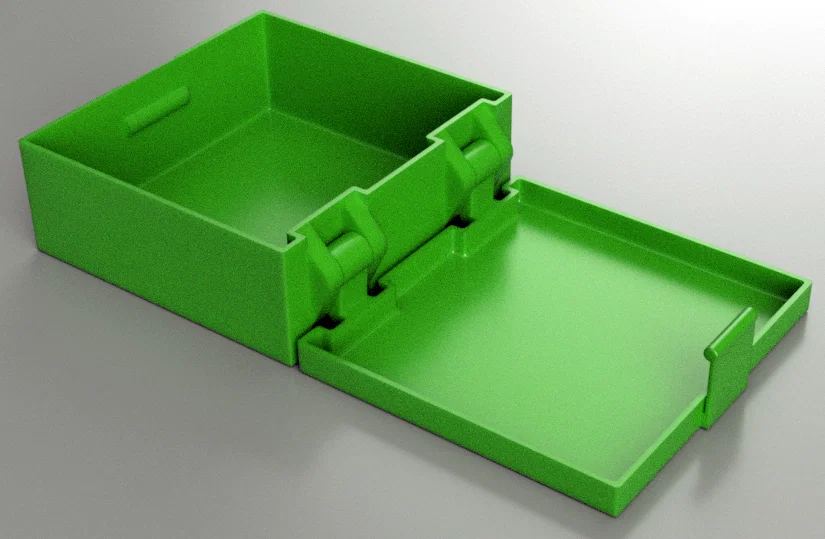

Kích thước hộp có thể tuỳ biến hoàn toàn trong Fusion 360.

Thiết lập slicer (Simplify 3D):

Độ dày thành hộp được đặt là 1.6mm và để ra kết quả tốt nhất, nhớ dùng nozzle 0.4mm

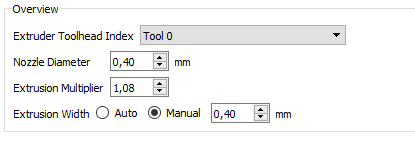

Cài Extrusion Width để đảm bảo không có infill trong phần thành, chỉ có 4 đường thẳng (xem hình)

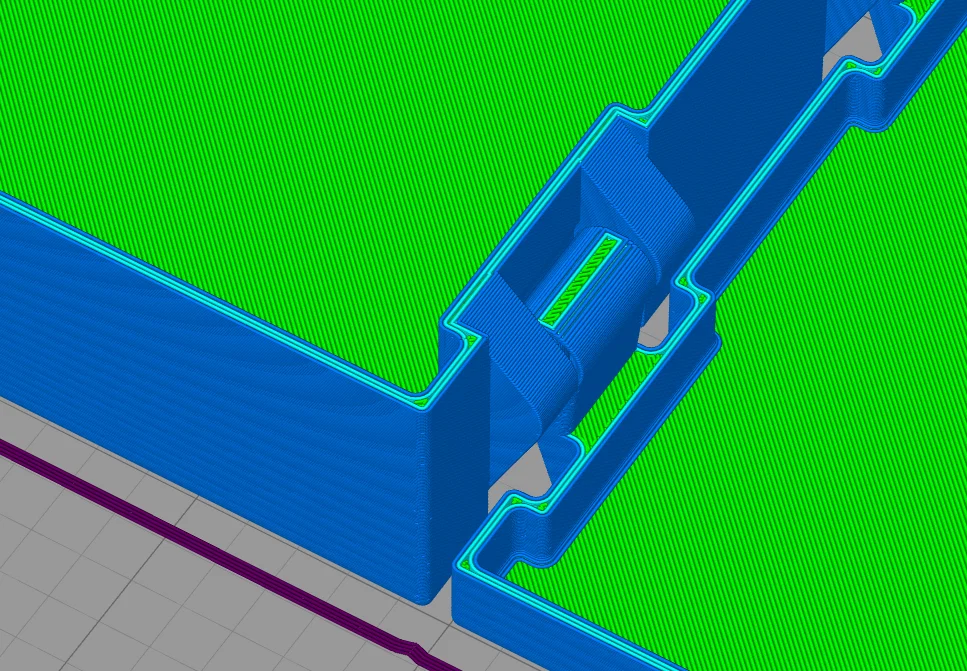

Thành với 4 đường nozzle, và không có infill để thành sạch/đẹp hơn:

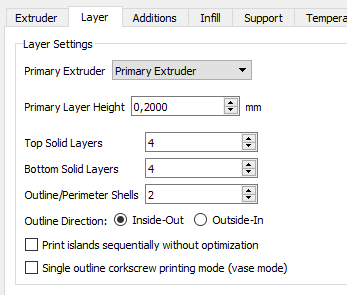

Dùng 2 outline shells:

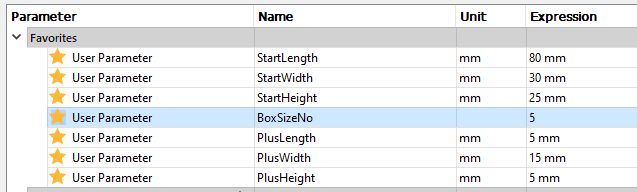

Tham số Fusion 360:

Tham số Start là kích thước hộp nhỏ nhất cho BoxSizsNo = 1.

Tham số Plus là phần tăng kích thước theo mỗi lần tăng BoxSizsNo.

Ví dụ: Với BoxSizsNo=5, chiều dài hộp sẽ là:

(_Start_Length +(_Plus_Length *(BoxSizeNo-1)) ( Với BoxSizeNo= 5, hộp tăng 4 lần theo kích thước Plus )

= 80mm + (5mm * (5-1) = 80mm + 20mm = 100mm. Tương tự cho Width và Height.

Tham số Plus dùng ở đây là kích thước tối thiểu để đảm bảo các hộp lồng vừa vào nhau.
(BoxSizeNo 2 sẽ lồng vào BoxSizeNo 3, và cứ vậy)

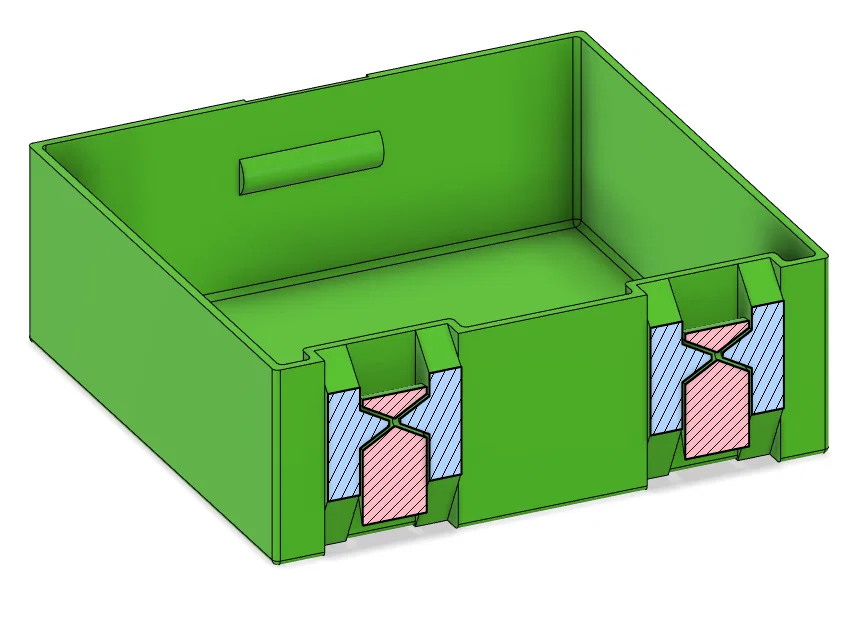

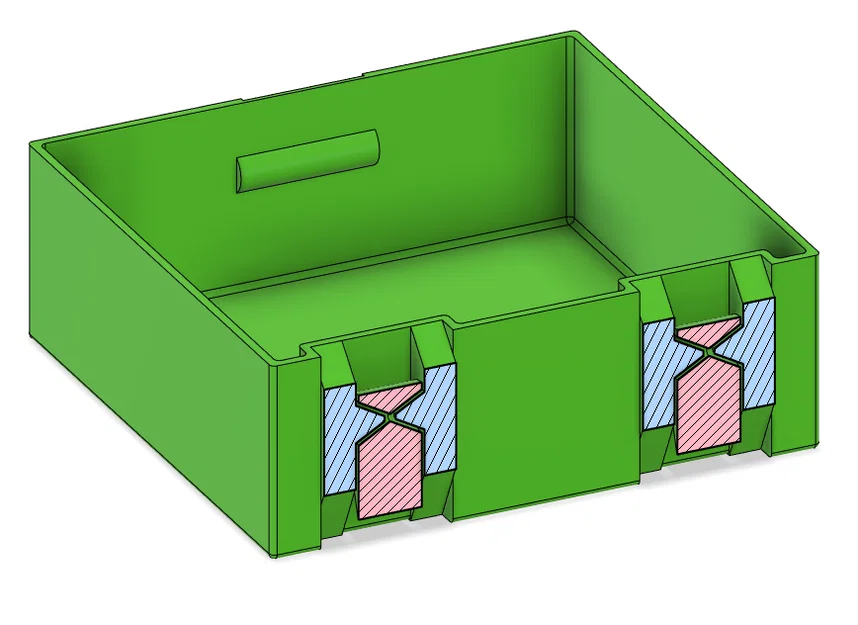

Chiều cao nắp, bản lề (hinges) và kích thước khoá tăng nhẹ theo kích thước hộp.

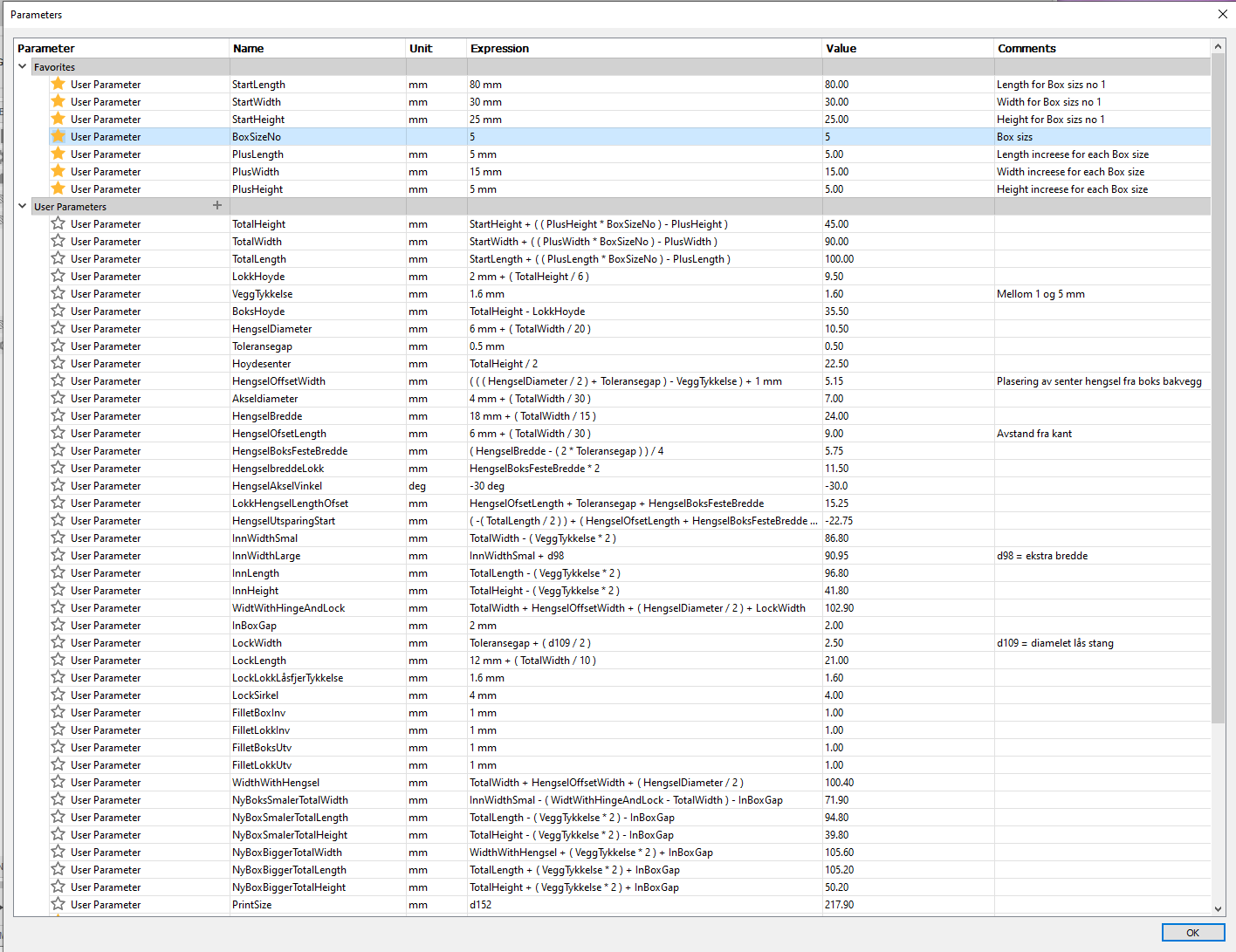

Bảng tham số Fusion 360:
