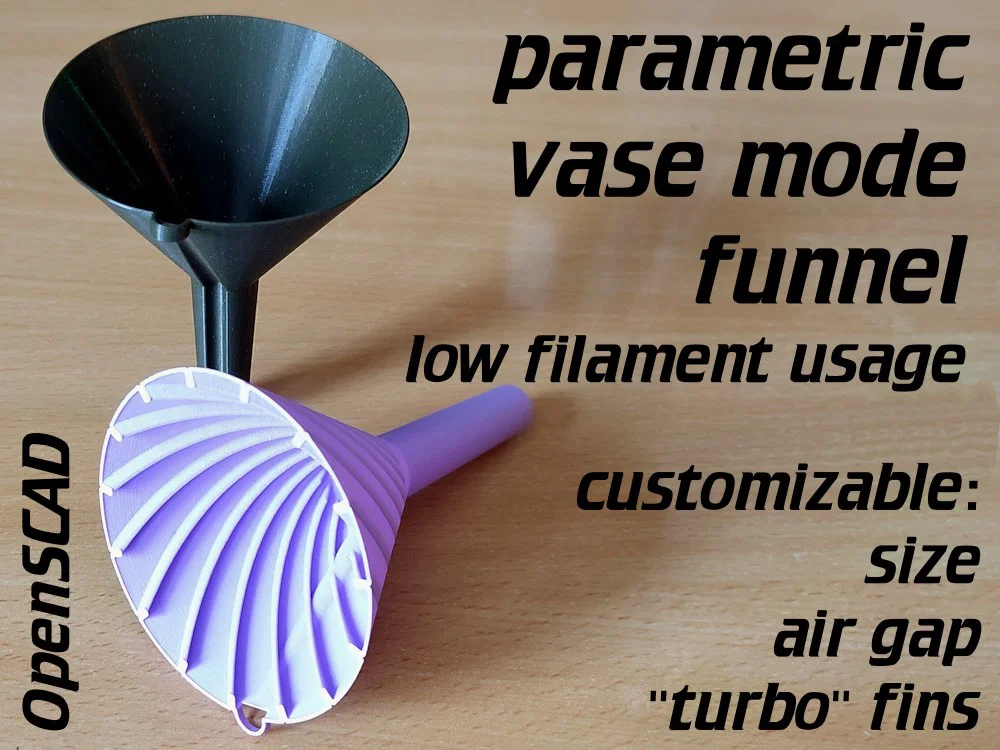

Phễu parametric vase mode funnel v2 (OpenSCAD)

Một cái phễu parametric bằng OpenSCAD với vài tuỳ chọn như:

• outer diameter, stem diameter, stem length, cone angle
• air gap (để không khí thoát ra được trong lúc chất lỏng/chất rời chảy vào)
• “turbo” fins (số lượng, góc, độ sâu), cũng hữu ích để giữ giấy lọc không dính sát vào thành phễu

Đây là các mẫu in vase mode, nên chỉ tốn vài gram filament và in khá nhanh. Lỡ bị hư quá mức không vệ sinh được thì cũng không phí nhiều nhựa.

Để đổi kích thước/air gap/"turbo" fins, tải OpenSCAD (mã nguồn mở; Win/Mac/Linux), mở file .scad và dùng customizer ở bên phải để tuỳ chỉnh :)

Mình khuyên dùng bản development snapshot mới; trong nhiều trường hợp nó nhanh hơn hẳn.

In ấn:

• dùng vase mode
• đặt extrusion width = 0.7mm (hoặc hơn) để vững (nozzle 0.4mm hoặc 0.6mm)
• đặt bottom layers = 0
• để in nhanh hơn, có thể chỉnh filament settings → cooling → slow down if layer print time is below: 5s (hoặc 4s)

Turbo fins…?

Mình muốn nói thêm về mấy cái turbo fins này: theo mình thì phần lớn là không cần thiết. Có người nghĩ tạo vortex sẽ làm chảy nhanh hơn, nhưng chuyện đó chỉ đúng trong vài điều kiện nhất định: ví dụ như rót nước ra khỏi chai. Vortex tạo ra một “kênh khí” ổn định ở giữa, để không khí đi vào trong khi chất lỏng chảy ra. Nếu không có nó, các bọt khí đi lên sẽ cản dòng chất lỏng đi xuống. Vấn đề tương tự cũng có thể xảy ra khi dùng phễu rót chất lỏng vào chai mà phễu che kín luôn miệng chai. Lúc đó vortex có thể giúp – nếu nó đủ mạnh để thật sự tạo được kênh khí. Mình từng thấy các “turbo” funnel mà mấy chi tiết ‘turbo’ nông quá, không đủ để làm vortex quay lên tốc độ, và fins tạo vortex của nhiều thiết kế lại dốc đứng gần đáy nên càng làm chậm chuyển động vortex…

Nếu phễu KHÔNG bịt kín miệng chai, không khí thoát ra được ở bên hông, vậy thì chẳng cần vortex gì hết. Thậm chí còn phản tác dụng, vì lực ly tâm sẽ chống lại việc nước đi xuống.

Kết luận của mình: Nếu phễu của bạn có thể che kín miệng chai, nên dùng phễu có tích hợp air gap.

Tuy vậy, mình vẫn làm turbo fins vì 2 lý do:

• Cho bạn thử xem thực tế nó có giúp rót dễ hơn không. Mình cũng làm một phiên bản có fins mà không bị gần như dựng đứng ở gần đáy.
• Các fins này có thể hữu ích cho lọc. Nó giữ một khoảng hở giữa giấy lọc và thành phễu, giúp phần chất lỏng đã lọc có thể chảy xuống dễ dàng ở bên hông. Nhiều máy pha cà phê cũng dùng kiểu fins này.
