Volcanic Pistol

Dạo gần đây mình mới in xong cái model Cattleman Revolver quá xịn từ agepbiz, thì tự nhiên mình nghĩ:

Chắc bạn cũng đoán được rồi đó: mình cũng đang cày Red Dead Redemption 2.

Thế là mình ngồi xuống, mở Autodesk 360 lên và cặm cụi mất nhiều giờ hơn mình muốn thú nhận để làm ra em này.

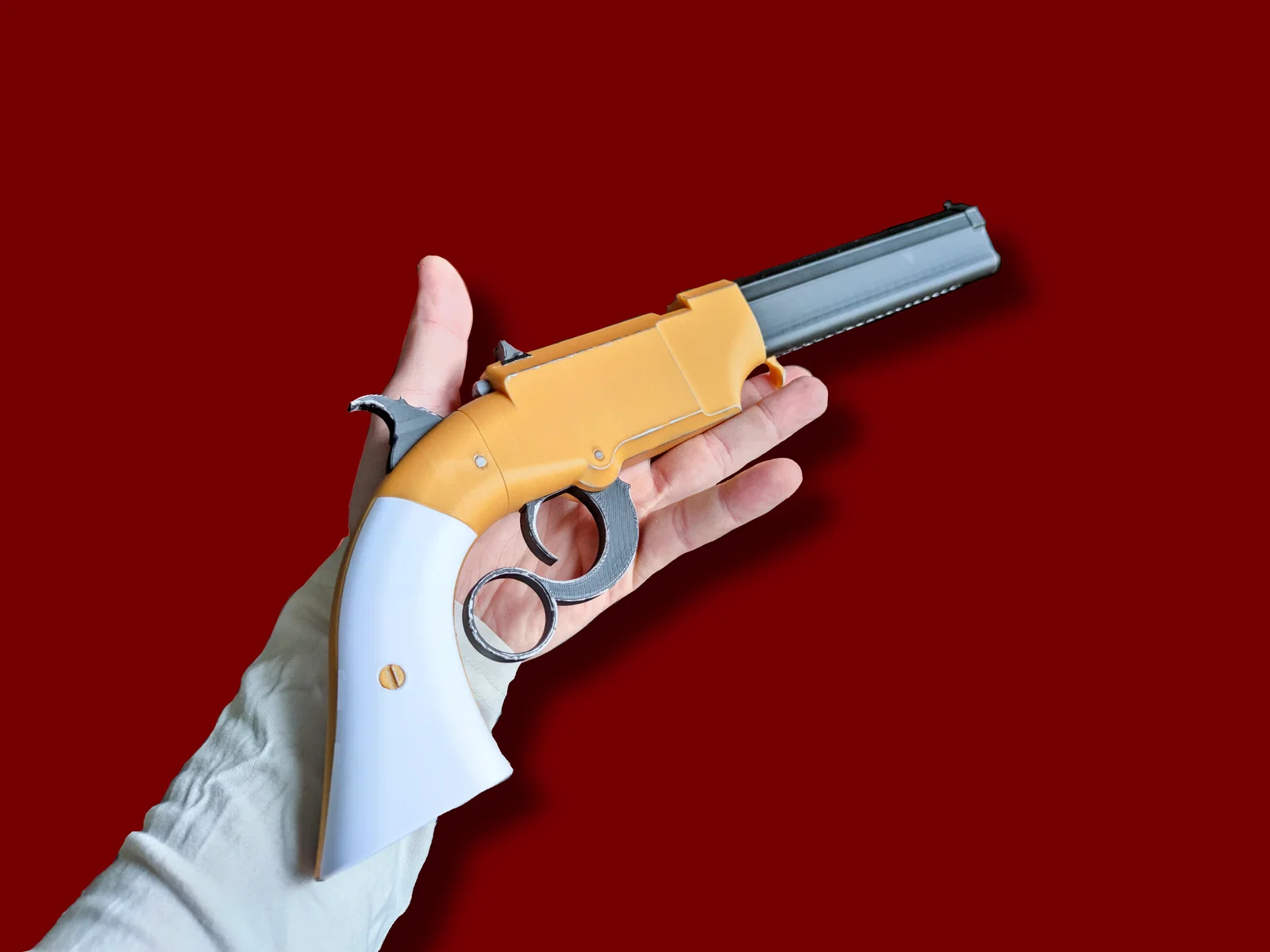

Mình lúc nào cũng thấy Volcanic Pistol là một khẩu súng hơi “dị” một chút. Giờ cầm nó trên tay rồi thì… đúng là dị thiệt!

Mình chọn thiết kế búa (hammer) đang lên cò, vì nếu để bình thường thì nó sẽ che mất iron sights.

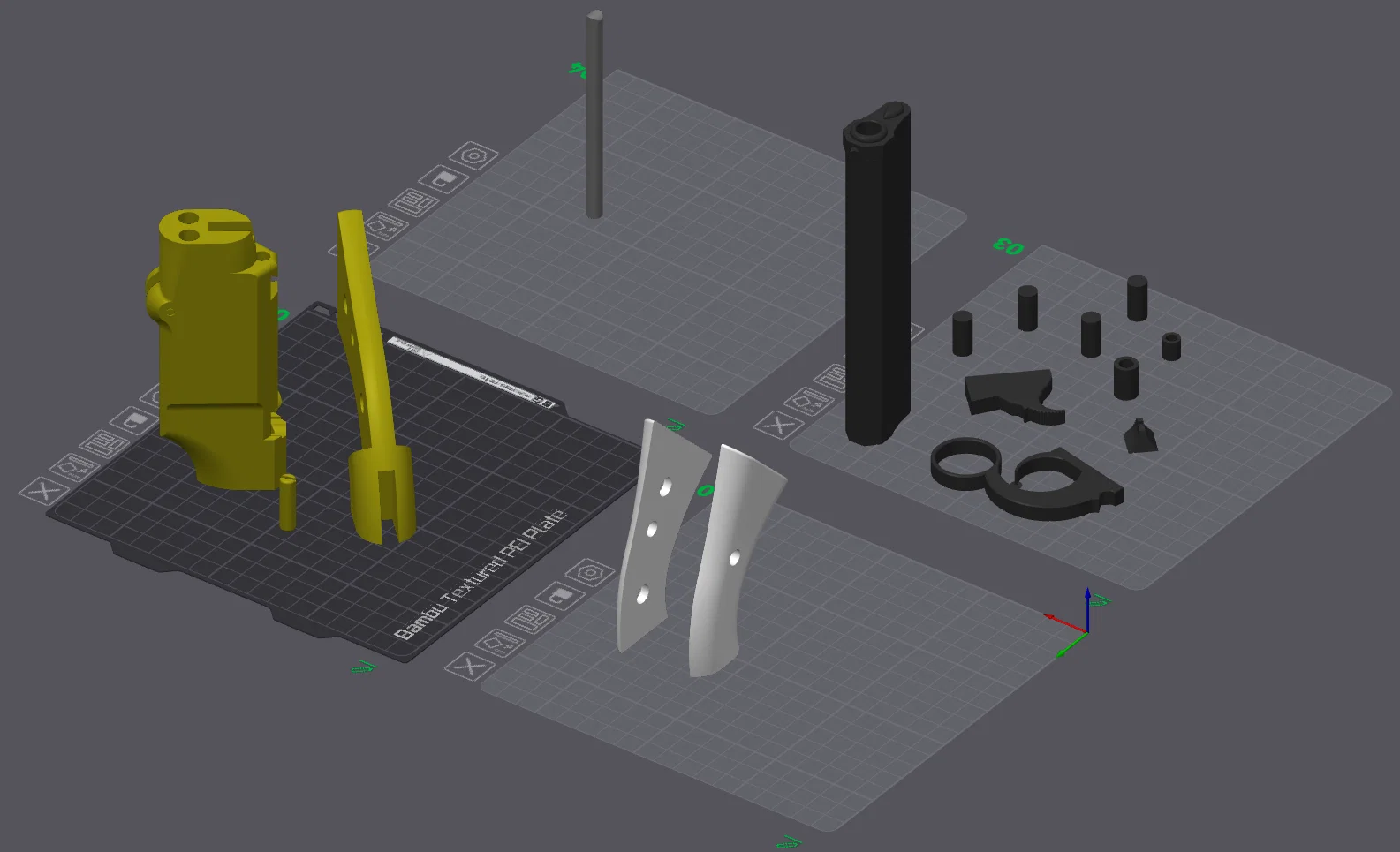

Thông tin in (Print info):

Trừ khi có ghi rõ, không dùng brim và không dùng supports. Hướng đặt khi in theo dạng nhìn ngang (profile).

• Barrel - Brim
• Rear body - Brim + Tree support. Mình khuyên nên dùng support “cứng” luôn
• Front body - Brim + Tree support
• Grips - Brim + Tree support

Lắp ráp (Assembly):

Cần keo dán nha!

Lắp nhìn chung khá đơn giản, chỉ có một lưu ý nhỏ.

Gắn hammer sau cùng. Nếu không làm vậy thì bạn sẽ không có cách nào để luồn firing pin vào.

Nói tới firing pin: đây là bộ phận duy nhất không có vị trí cố định, nên bạn sẽ phải canh rồi dán tại chỗ phù hợp. Hình tham khảo ở đây:

• Có 4 cái pin giống y nhau: 2 cái giữ 2 bên tay cầm (handle sides) và 2 cái còn lại giữ rear body với front body lại với nhau (kết hợp với hammer — phần bạn sẽ gắn sau cùng ;) ).
• 2 cái pin “ống” ngắn dùng để gắn barrel vào front body.
• Cái pin dài hơn, mỗi đầu có fake screw head, sẽ đi xuyên qua lỗ xuyên của phần handles.
• Miếng nhỏ hình lá là lò xo (spring) cho cơ chế nạp đạn (loading mechanism). Nó nằm về phía dưới, đoạn gần phía sau của barrel; phần cong hướng về phía người cầm.
• Rear sight nên khít rất chặt, nhưng bạn vẫn có thể trượt nó vào rãnh dove tail từ bên hông.

Trưng bày các pin (Pin showcase):

Làm rõ các chi tiết (Parts clarification)

Có vài chi tiết nhìn hơi khó đoán là gắn chỗ nào; hy vọng mấy hình dưới sẽ giúp rõ hơn :)

Vậy thôi! Hy vọng bạn sẽ thích.
