Bộ căng dây đai cho máy in 3D Elegoo Neptune 3 Pro

Tôi không thích những dây đai GT2 generic co giãn đi kèm với Neptune 3 Pro, vì vậy tôi đã quyết định thay thế chúng bằng những dây đai GT2 chính hãng của Gates. Vì tôi sẽ phải tháo mọi thứ ra, tôi đã quyết định nâng cấp các bánh xe idler tiêu chuẩn thành các bánh xe idler có răng (cũng là thương hiệu Gates từ Filastruder). Tôi không nghĩ rằng các bánh xe idler tự nó tạo ra sự khác biệt đáng kể trong chất lượng in, nhưng tôi chỉ thích nghịch ngợm và “làm mọi thứ đúng cách”, vì vậy…

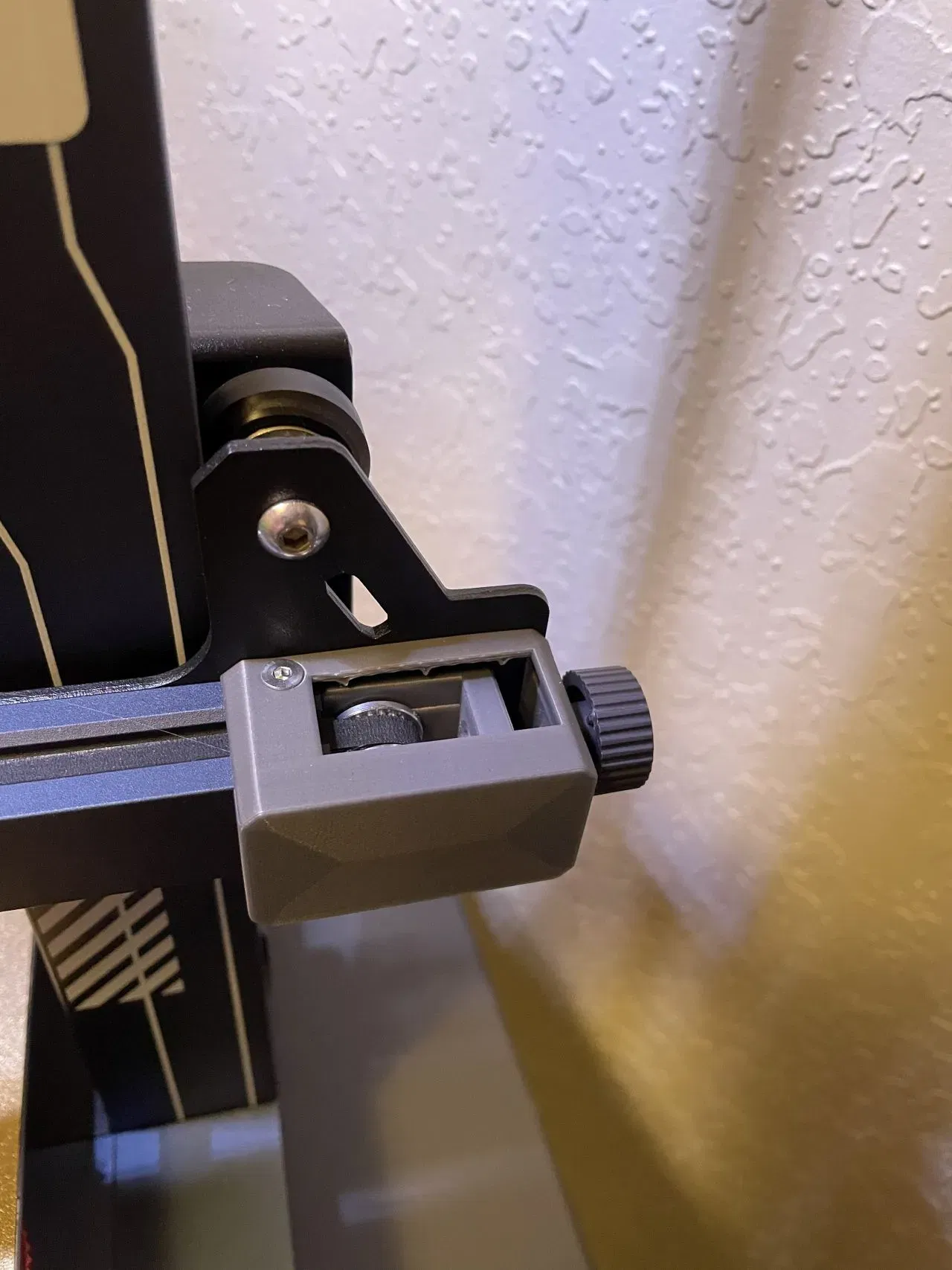

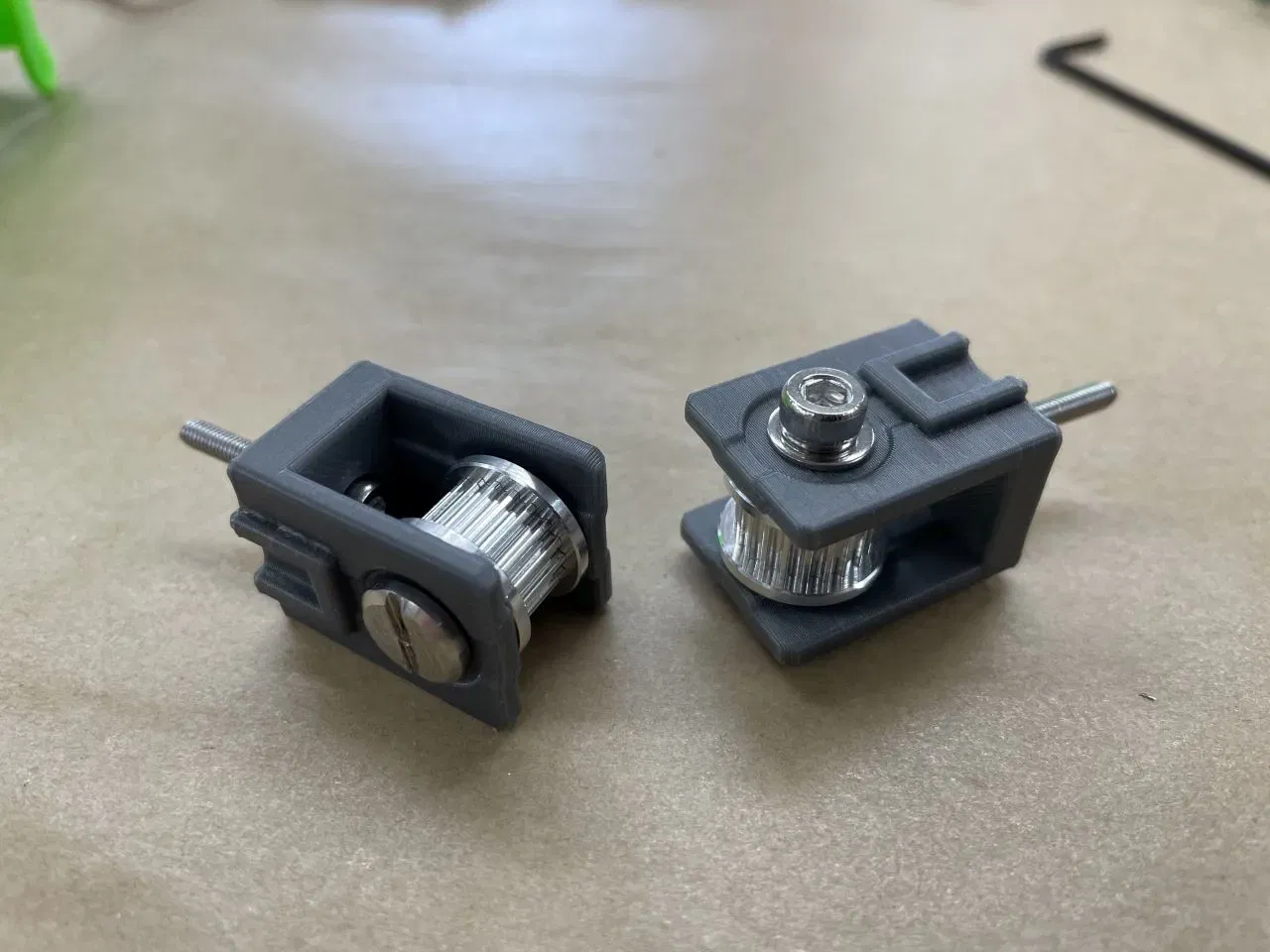

Các bánh xe idler tiêu chuẩn sử dụng trục 4mm, trong khi các bánh xe idler có răng tiêu chuẩn sử dụng trục 5mm (hoặc 3mm cho kiểu Prusa), vì vậy chúng ta cần một lỗ lớn hơn cho trục trong chính bộ căng. Tôi cũng nhận thấy rằng với các bộ thay thế mà tôi tìm được, tôi cần một chút không gian thêm trong vỏ bộ căng dây đai trục x. Thêm vào đó, tôi đã mô hình hóa các lỗ vào trong vỏ - chủ yếu để bạn có thể chiêm ngưỡng công sức của mình, mặc dù bạn cũng có thể chỉ cần đưa dây đai vào và ra mà không cần tháo vỏ ra tùy thuộc vào cách bạn đã kẹp dây đai của mình.

Ghi chú:

1. Vỏ bọc bộ căng dây x-axis có khả năng cần được thay thế như đã nêu ở trên. Tuy nhiên, vỏ bọc y-axis có đủ không gian để chấp nhận bộ căng đã được điều chỉnh.
2. Tôi nhận thấy rằng tôi cần phải mài giảm đường kính của các bu lông liên kết để có một khớp lỏng vừa vặn trong các bánh xe dẫn hướng mới. YMMV.
3. Tôi phát hiện ra rằng tôi phải mài bớt phần đầu bu lông liên kết để tránh va chạm với gantry x-axis thực tế vì không có khe ở mặt trước của phần nhôm mà Elegoo sử dụng.
4. Tôi đã sử dụng một số miếng đệm để tạo một chút khoảng trống cho các ổ bi bên trong bộ căng. Điều này có lẽ không thực sự cần thiết do tính chất "lỏng lẻo" của các cụm này, nhưng tôi đã bao gồm một liên kết đến các bộ phận dù sao đi nữa.
5. Bạn cần một chèn ren M3 ngắn trong bộ căng để chấp nhận bu lông đầu lục giác M3 mà núm bộ căng chạy trên đó. Tái sử dụng bu lông và núm gốc và đặt một chút hợp chất khóa ren lên bu lông khi bạn lắp nó vào chèn.
6. Vì bạn đã tháo rời mọi thứ, có lẽ tốt nhất là tiến hành thay thế các bánh răng cùng lúc với dây đai và các bánh xe dẫn hướng vì chúng rẻ và sau đó mọi thứ sẽ đảm bảo khớp với nhau.

Các bộ phận tôi đã sử dụng:

• Gates 2GT Idler - Filastruder
• Gates 2GT Pulley - 6mm, 20 Tooth - Filastruder
• Gates 2GT Belts - Filastruder
• 316 Stainless Steel Binding Barrel, 316 Stainless Steel Binding Barrel, M4 Thread Size, 16 mm Long | McMaster-Carr
• M4x12mm Socket Cap Screw
• Original CNC Kitchen Gewindeeinsatz/threaded insert SET Short 200 Stk/pcs – CNCKitchen
• 1074-1095 Spring Steel Shims, for Shortening 5mm Diameter Screw Shoulder, 0.01" Thick | McMaster-Carr

Thông số In ấn:

• In bằng PLA
• Chiều cao lớp 0.2mm
• Tôi đã in bộ căng dây ở tư thế đứng mà không cần hỗ trợ. Các lỗ trục sẽ bị nén một chút ngay cả với hỗ trợ và cần được khoan ra, vì vậy tôi không lo lắng về điều đó.
• In vỏ ở mặt trước với hỗ trợ cây.

Cuối cùng, tôi đã bao gồm các tệp Fusion 360 cho các bộ phận đã chỉnh sửa cũng như các tệp STL cho bộ căng dây tiêu chuẩn và vỏ trục x để tham khảo.
