Sạc MagSafe cho Skoda Kodiaq / một số mẫu Karoq (thay wireless charger)

Vì sao?

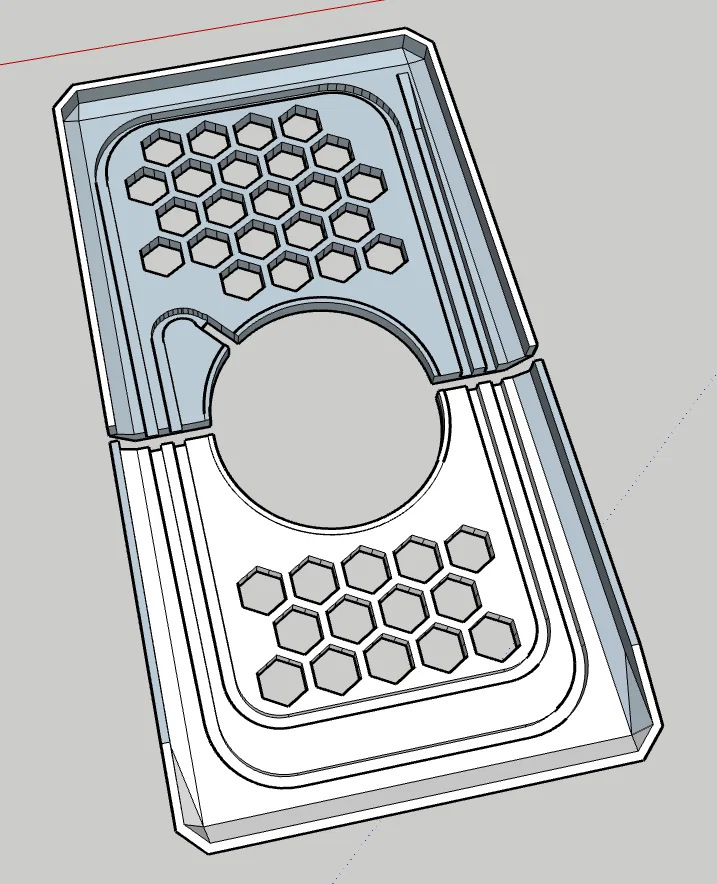

Skoda Kodiaq có sẵn sạc không dây (wireless charger) tích hợp, nhưng ít nhất với iPhone 13 của mình và giờ là iPhone 15 thì nó hoạt động không ổn lắm: hay bị mất kết nối với điện thoại và còn làm máy nóng lên khá nhiều. Thêm nữa, màn hình xe sẽ hiện một thông báo to đùng mỗi lần bắt đầu sạc hoặc sạc lỗi, nhìn rất khó chịu. Vậy nên mình làm mẫu này để thay thế mà không cần phải tháo tung nội thất xe. Chỉ cần kéo tấm lót cao su tháo rời ở đáy ngăn để điện thoại ra, rồi thay bằng bộ này. Mình thiết kế thành 2 phần để lắp kiểu friction fit (ép khít) bên trong. Lắp phần phía sau trước, rồi đến phần phía trước và ấn xuống cho tới khi hai phần phẳng đều (flush).

Lưu ý: mình được nói là Karoq cũng dùng cùng loại wireless charger nên cái này cũng có thể vừa. Nếu bạn chưa chắc thì cứ in thử 1 lớp (1 layer) rồi test fit. Một bạn dùng Karoq có bộ sạc với cổng USB-A (2018 automatic) báo là phiên bản này không vừa, xem phần bình luận để biết chi tiết. Lúc nào cũng đo trước đã.

Cần mua gì:

Sau đó bạn có thể gắn sạc Apple MagSafe chính hãng:

https://www.apple.com/shop/product/MHXH3AM/A/magsafe-charger

hoặc như mình làm, mua bản rẻ hơn từ AliExpress nhưng kích thước y hệt:

[listing đã bị gỡ, bạn cứ tìm trên AliExpress với từ khóa magsafe charger]

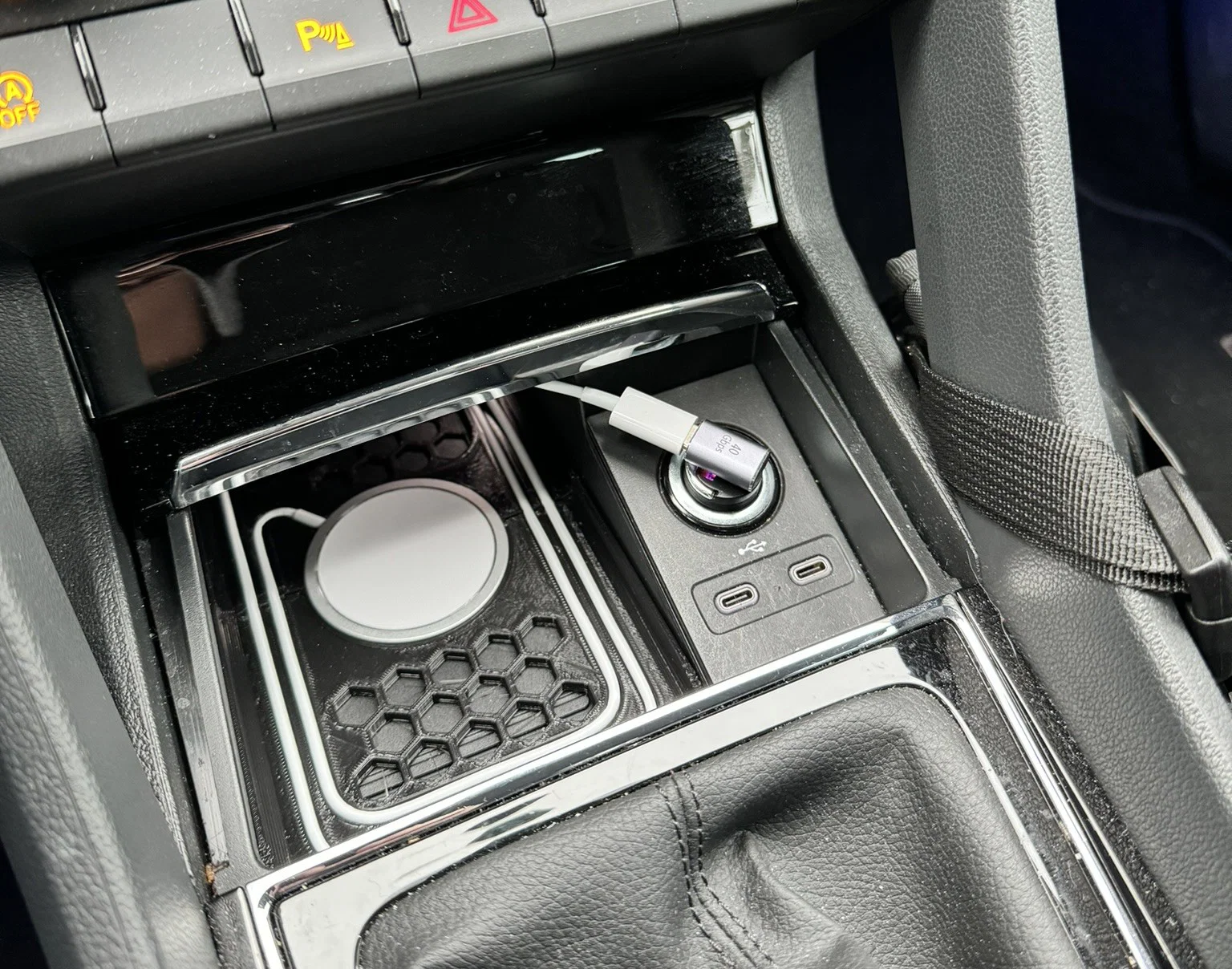

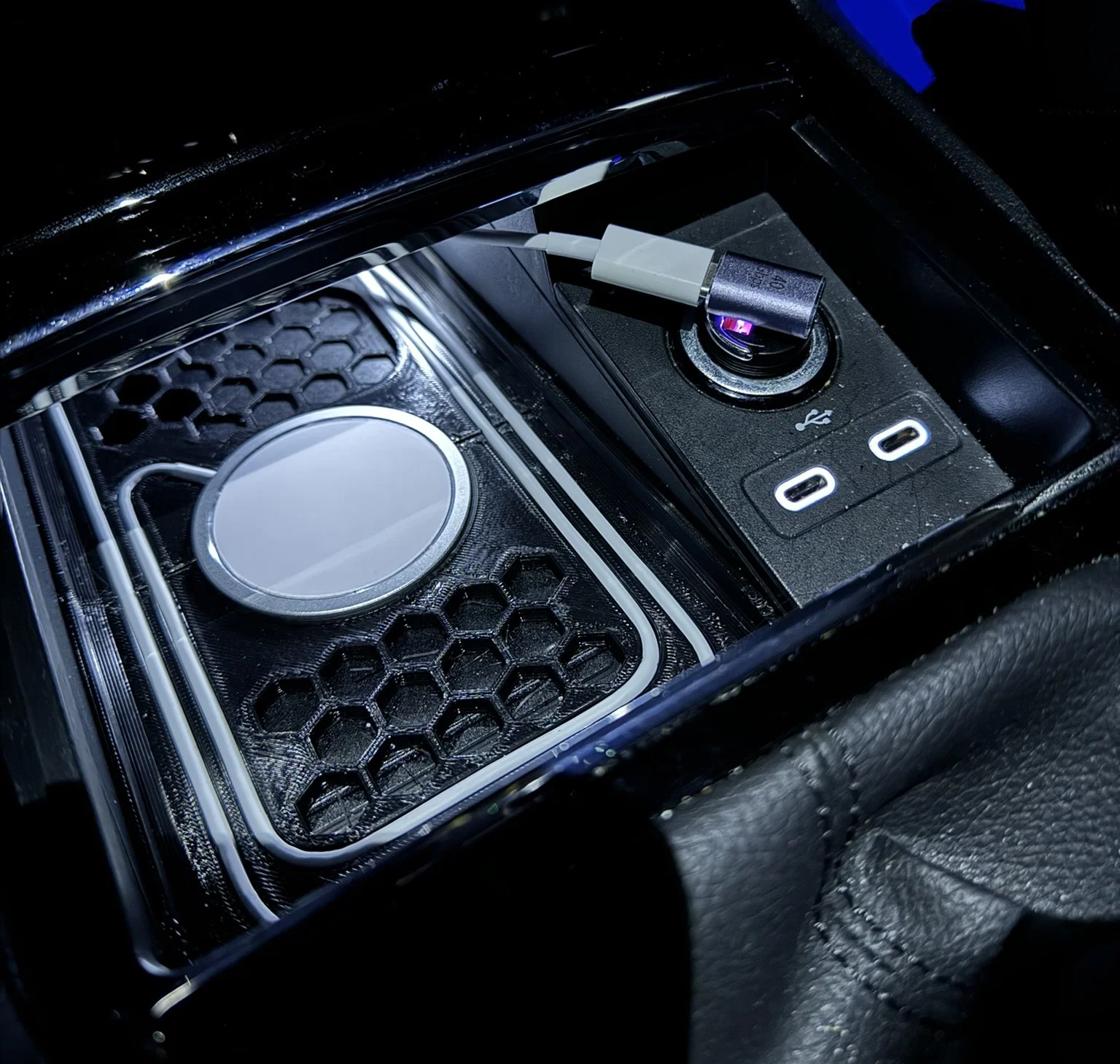

Mình có chừa sẵn rãnh đi dây để nhét phần dây dư vào, đồng thời nó cũng giúp giữ hai nửa dính chặt với nhau. Mình có dán thêm một miếng băng keo 2 mặt nhỏ hình vuông ở dưới phần sạc để tránh chuyện khi nhấc điện thoại lên thì sạc bị dính theo.

Sau đó mình mới phát hiện là cổng USB-C tích hợp trên xe không xử lý Power Delivery đúng cách. Test bằng USB-C tester thì thấy bộ sạc cố xin 9V, làm cổng USB-C reset, rồi nó lại xin lại lặp đi lặp lại, rốt cuộc không bao giờ bắt đầu sạc được. Giải pháp đơn giản là mình mua một đầu chuyển tẩu 12V loại low profile, kiểu như cái này:

https://www.amazon.nl/dp/B0CJHPTQLP

Và để gọn gàng hơn thì thêm một adapter 90 độ như cái này:

https://nl.aliexpress.com/item/1005005899319940.html

Lời kết:

Xong luôn, điện thoại được giữ chắc chắn và không còn mấy thông báo phiền phức trên màn hình xe về việc sạc được hay không. Với lại vì điện thoại sẽ nằm cao hơn bề mặt (trừ vòng sạc) nên sẽ có thêm chút luồng gió để tản nhiệt.

Các phiên bản:

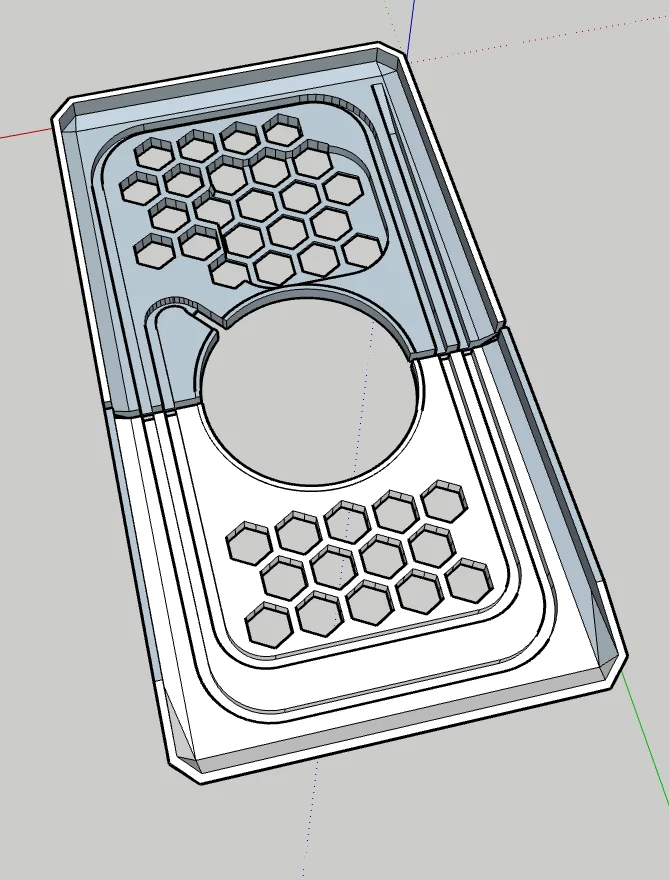

Mình có thêm phiên bản thứ hai có khoét chỗ cho cụm camera lồi trên điện thoại; bạn có cần hay không chắc tùy vào ốp lưng của bạn. Hoặc bạn cũng có thể kê/đôn “charging puck” lên cao thêm một chút.

Hướng dẫn in:

Infill không cần nhiều, chủ yếu là perimeters. Mình khoét rỗng khá nhiều để in nhanh hơn lúc làm thử (prototyping), mà cuối cùng lại thấy thiết kế này ổn nên giữ luôn. Nếu bạn muốn nó đặc hơn thì có thể thêm modifiers trong slicer để lấp các khoảng trống.

Nếu bạn in được TPU thì có thể gộp 2 nửa lại và in bằng vật liệu dẻo. Lý do duy nhất mình cắt làm đôi là vì nếu để nguyên khối thì không thể đưa vào được do hình dạng khoang trong xe.
