Kẹp gắn pin Milwaukee M18 dạng Clip-In (Battery Mount Clip-In)

Đây là một hệ thống gắn tường/đeo thắt lưng cho pin Milwaukee M18, cho phép pin clip-in vào và được giữ chắc chắn. Các lỗ bắt vít được thiết kế cho loại vít gắn drywall tiêu chuẩn nên rất dễ kiếm, và bản in thì rất nhanh, không cần supports/rafts.

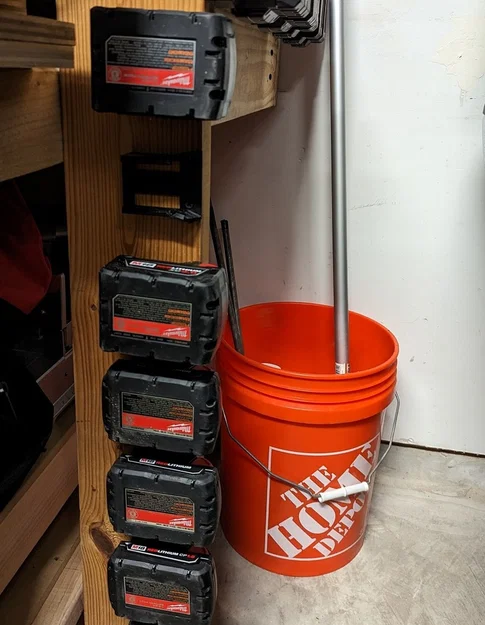

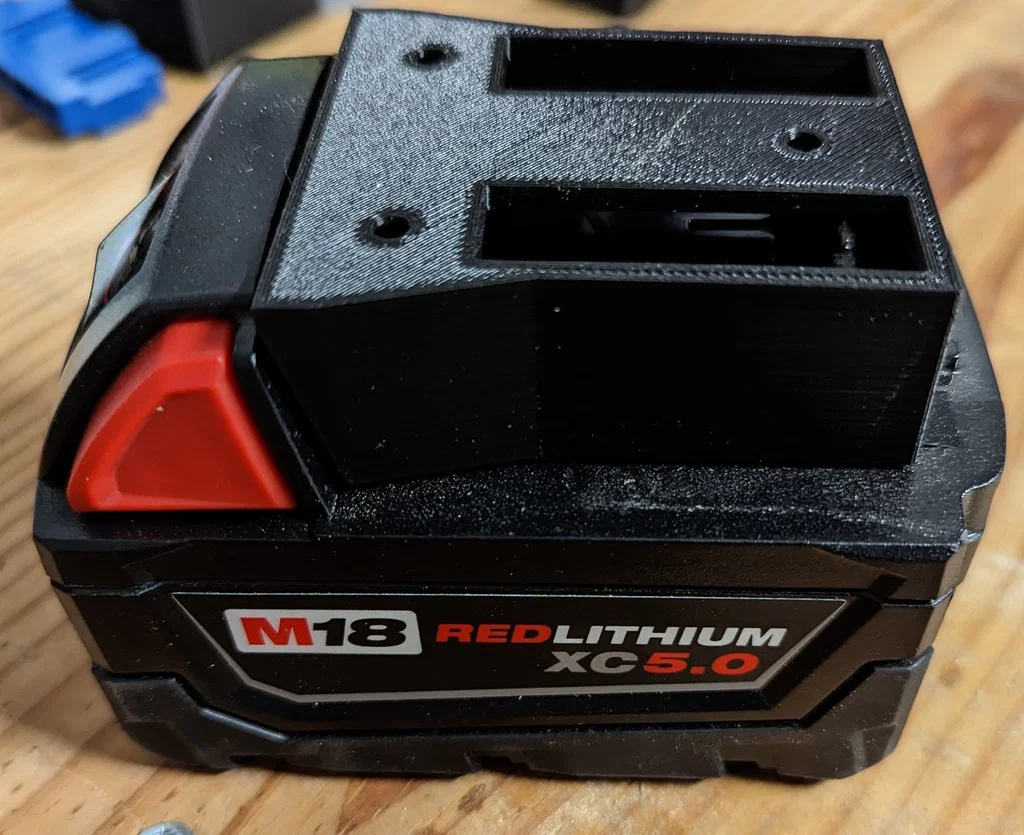

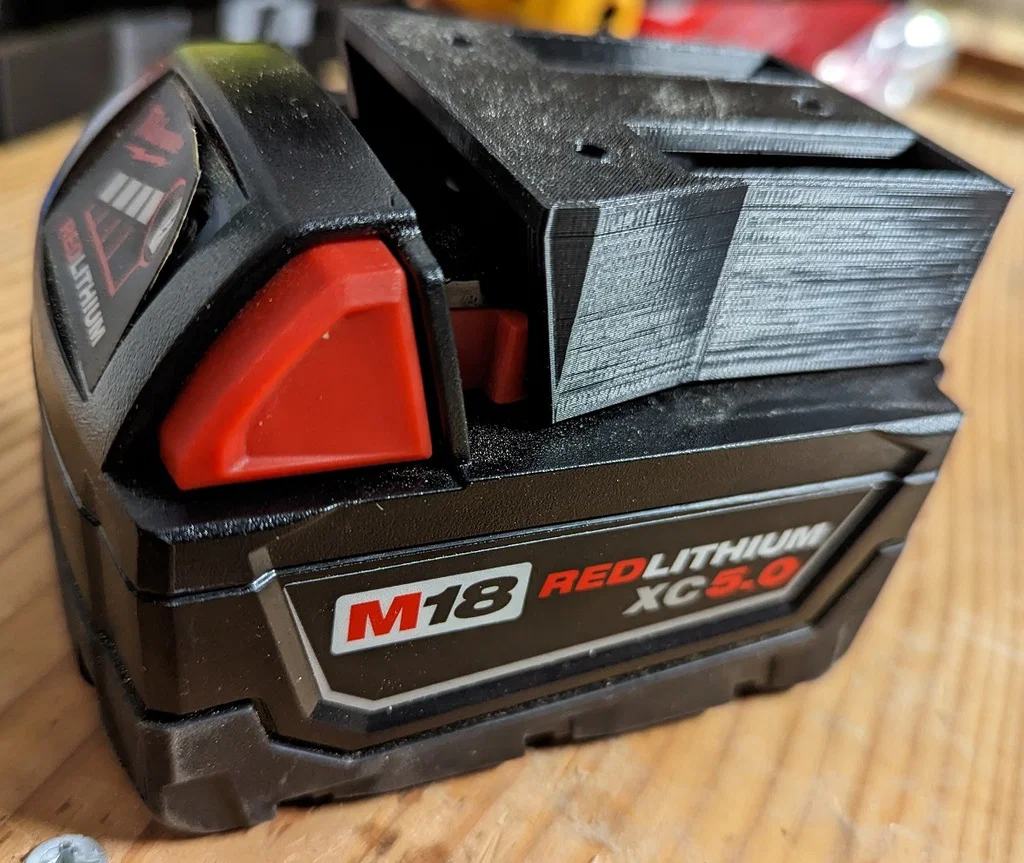

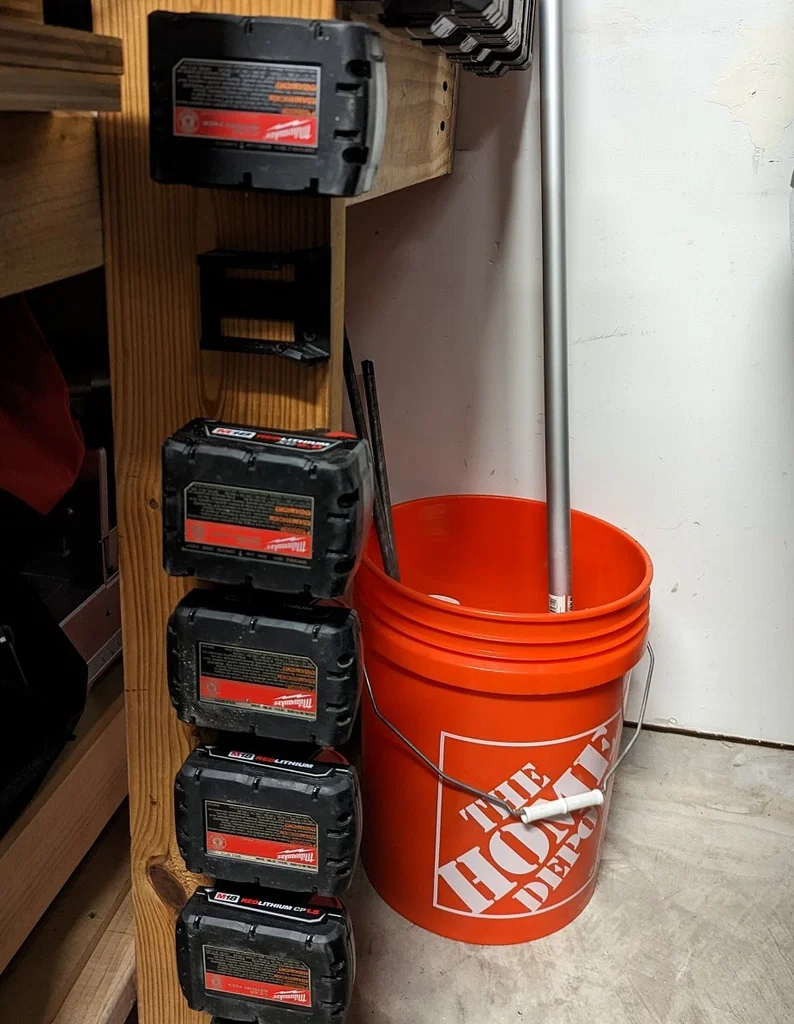

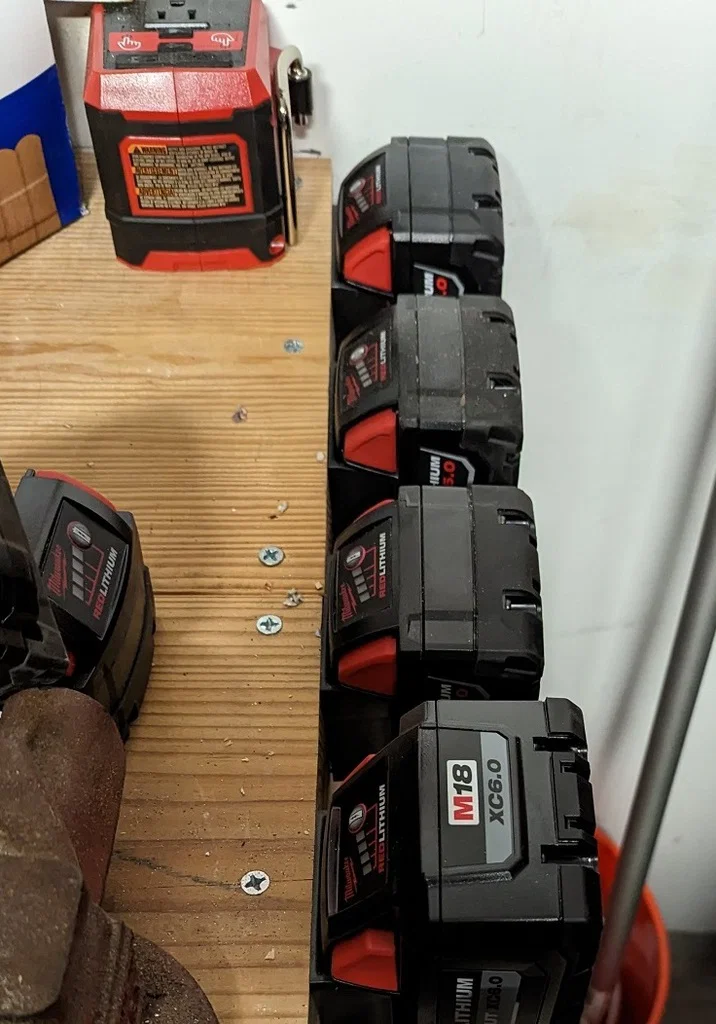

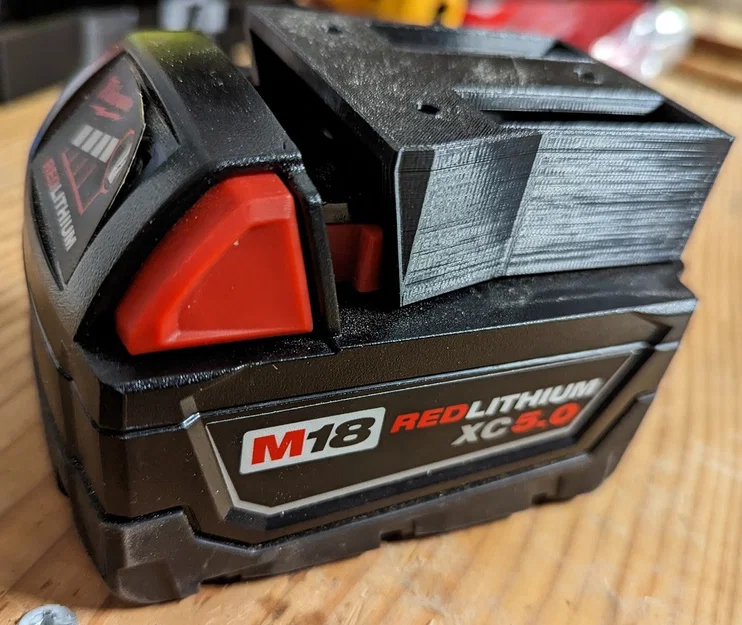

Mình đã lặp đi lặp lại thiết kế này nhiều lần, nhưng rất hài lòng với độ khít khi gắn pin (không rung lắc chút nào) và khả năng xếp khoảng ~6 cái trên mặt bàn in để in một lượt. Nhờ vậy mình giải phóng được mặt bàn làm việc và chuyển đống pin sang chỗ dễ lấy hơn.

Mình cũng đã thử dùng như kẹp giữ pin trên thắt lưng. Dùng ổn/cảm giác chắc, chưa bao giờ thấy kiểu như có thể bẻ gãy, nhưng mình thấy mang nặng không đáng. Lần duy nhất mình dùng là khi đem pin dự phòng lên mái nhà.

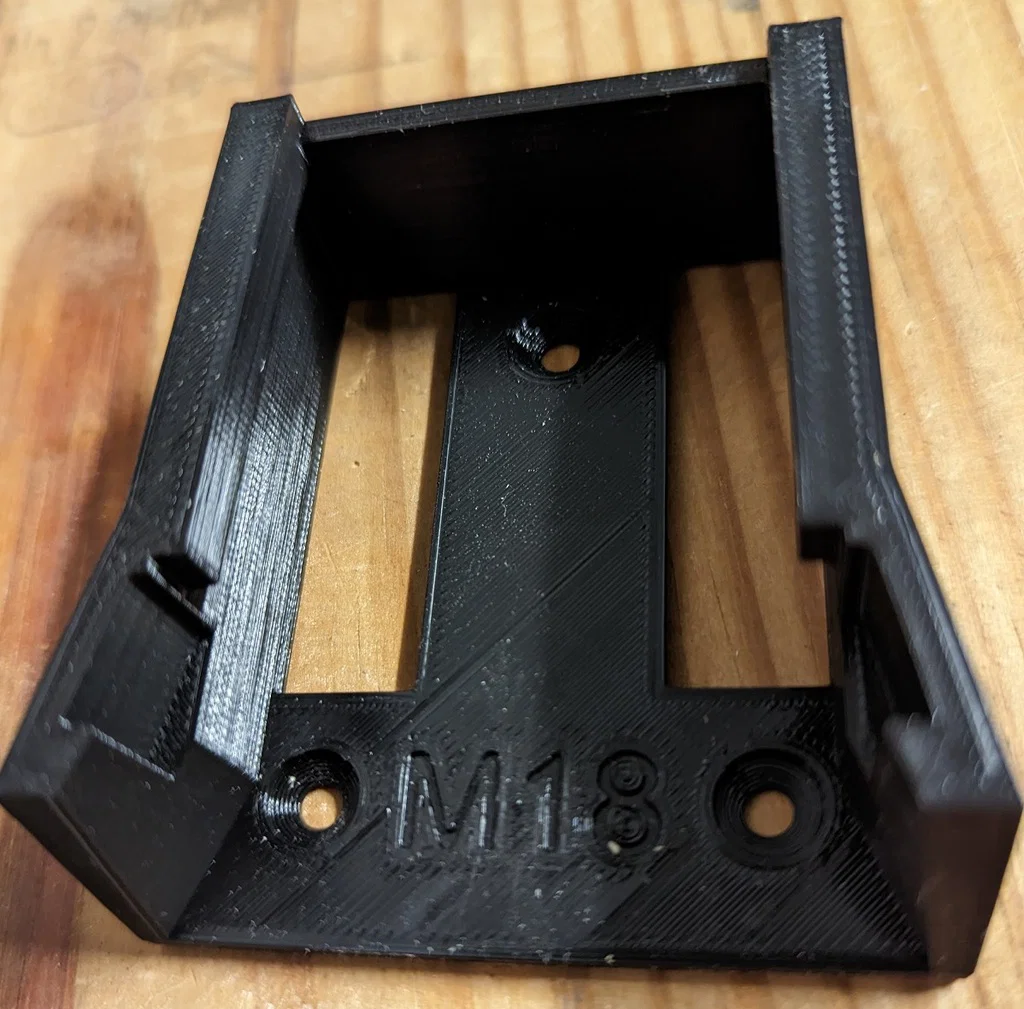

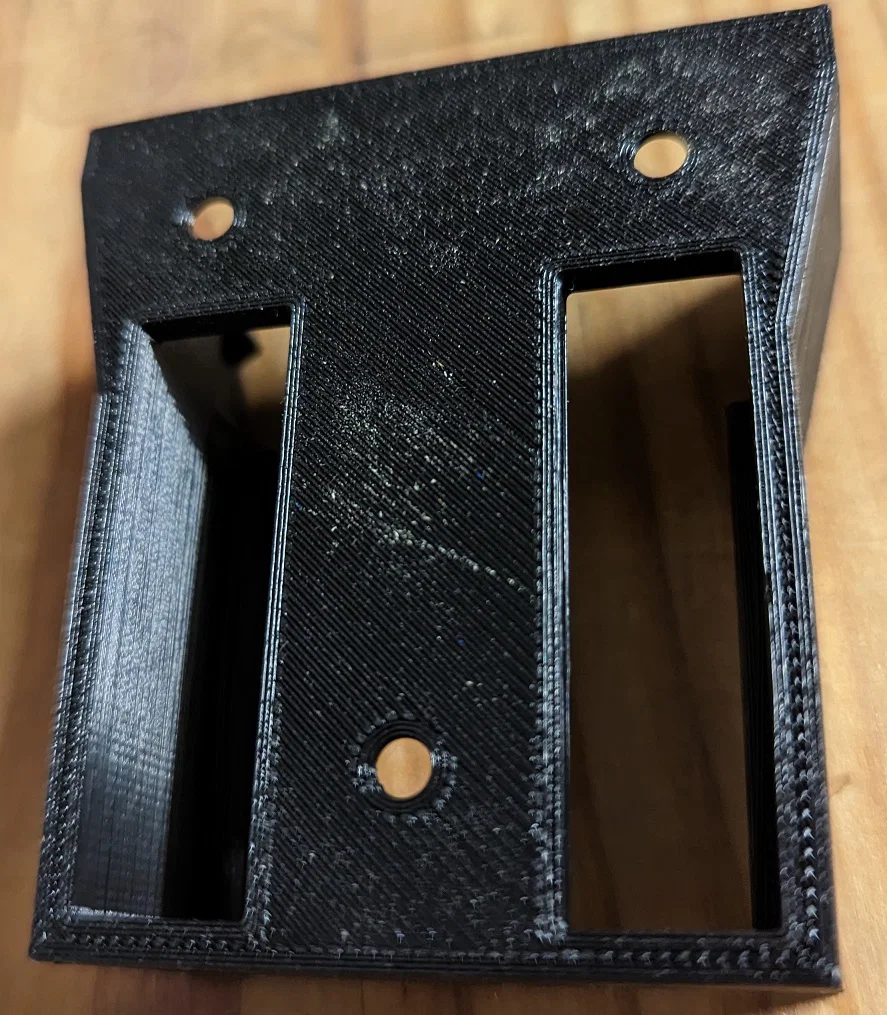

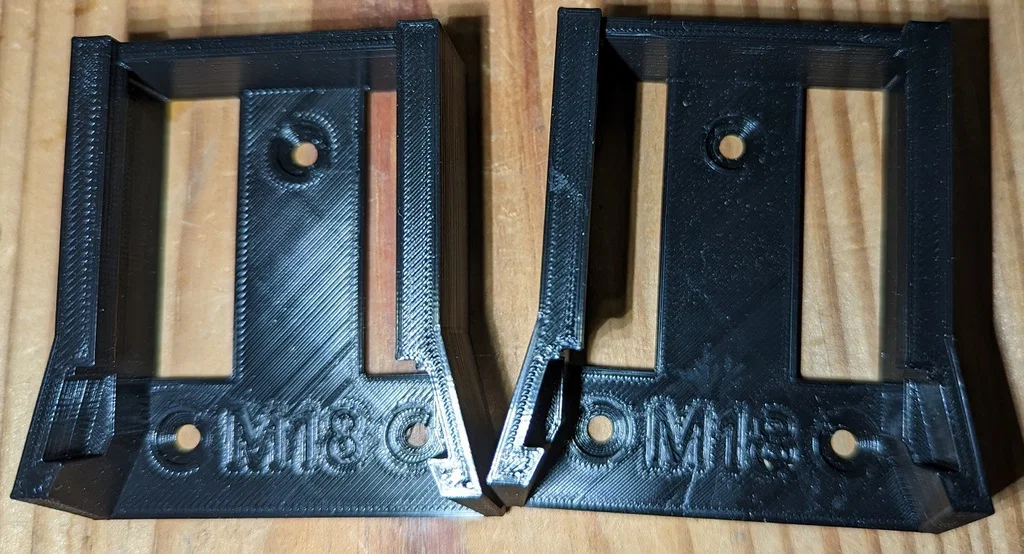

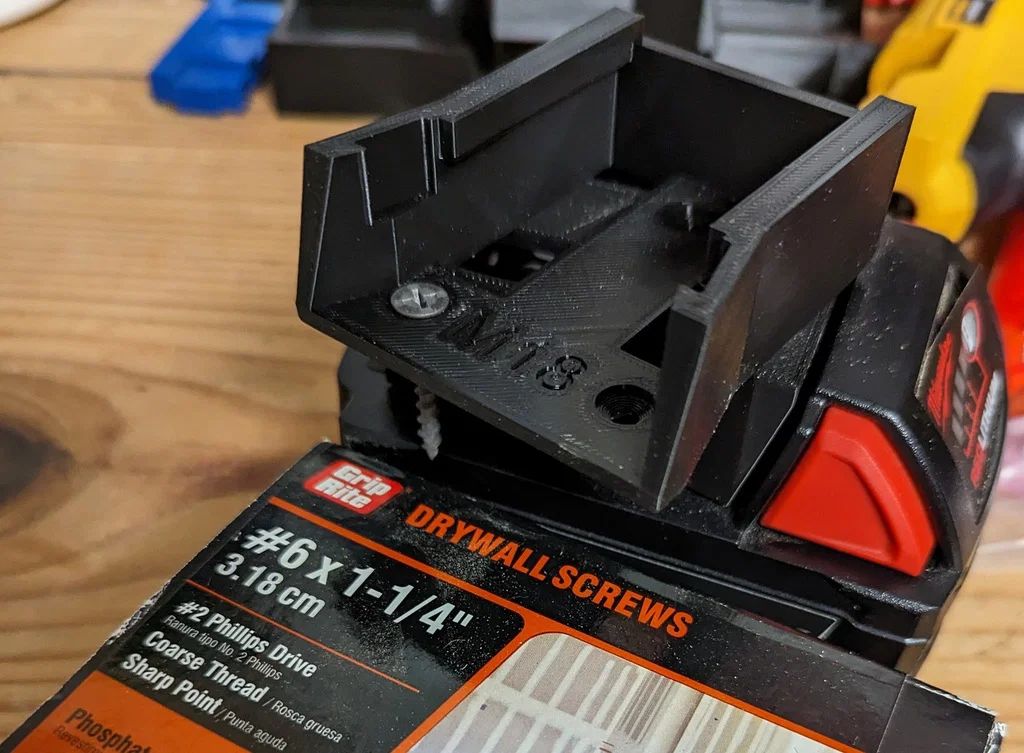

Lắp đặt bằng 3 lỗ có sẵn; thiết kế để dùng vít drywall tiêu chuẩn (#6 - 1 1/4") như trong hình.

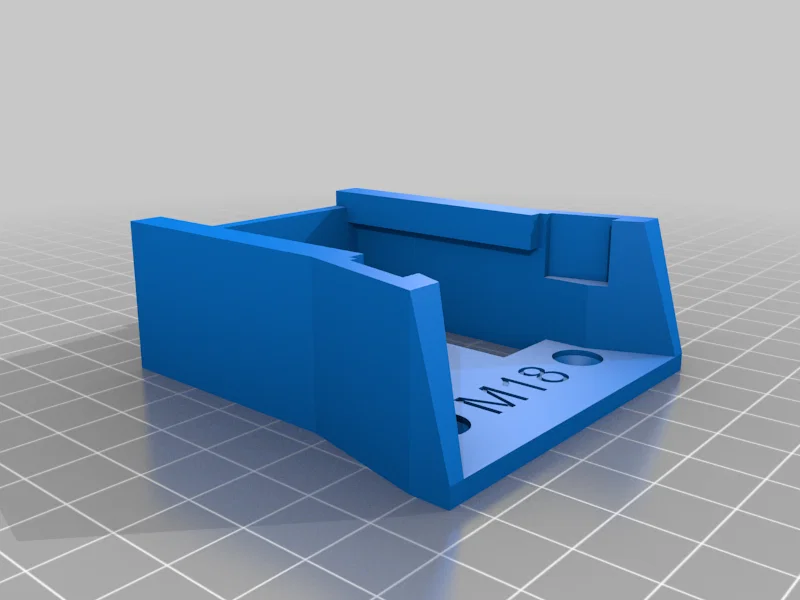

Ý tưởng ban đầu lấy từ một sản phẩm thương mại mình đã mua, nhưng phần injection molding khá giòn và độ khít của pin thì lỏng. Mình đã redesign lại để khắc phục những điểm đó, đồng thời bỏ bớt vật liệu để in nhanh hơn. Thiết kế này chỉ dành cho mục đích sử dụng cá nhân và không dùng để bán.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

No

Resolution:

0.2mm

Infill:

25%

Filament: Inland PLA+ Black

Notes:

Mình thường in 6 cái một lần. Dù chỉ 25% infill nhưng mình thấy mấy cái này cực kỳ cứng cáp và tới giờ chưa làm gãy cái nào.
