Ngàm BIQU H2 cho Mercury One.1 EVA 2.4

Đây là ngàm (mount) gắn extruder BIQU H2 dạng một mảnh, tương thích hệ EVA 2.4 cho bản Mercury 1.1 đã được cập nhật.

Ngàm được thiết kế để giữ extruder cố định chắc chắn và chống xoay khi chạy nhanh theo trục X và Y.

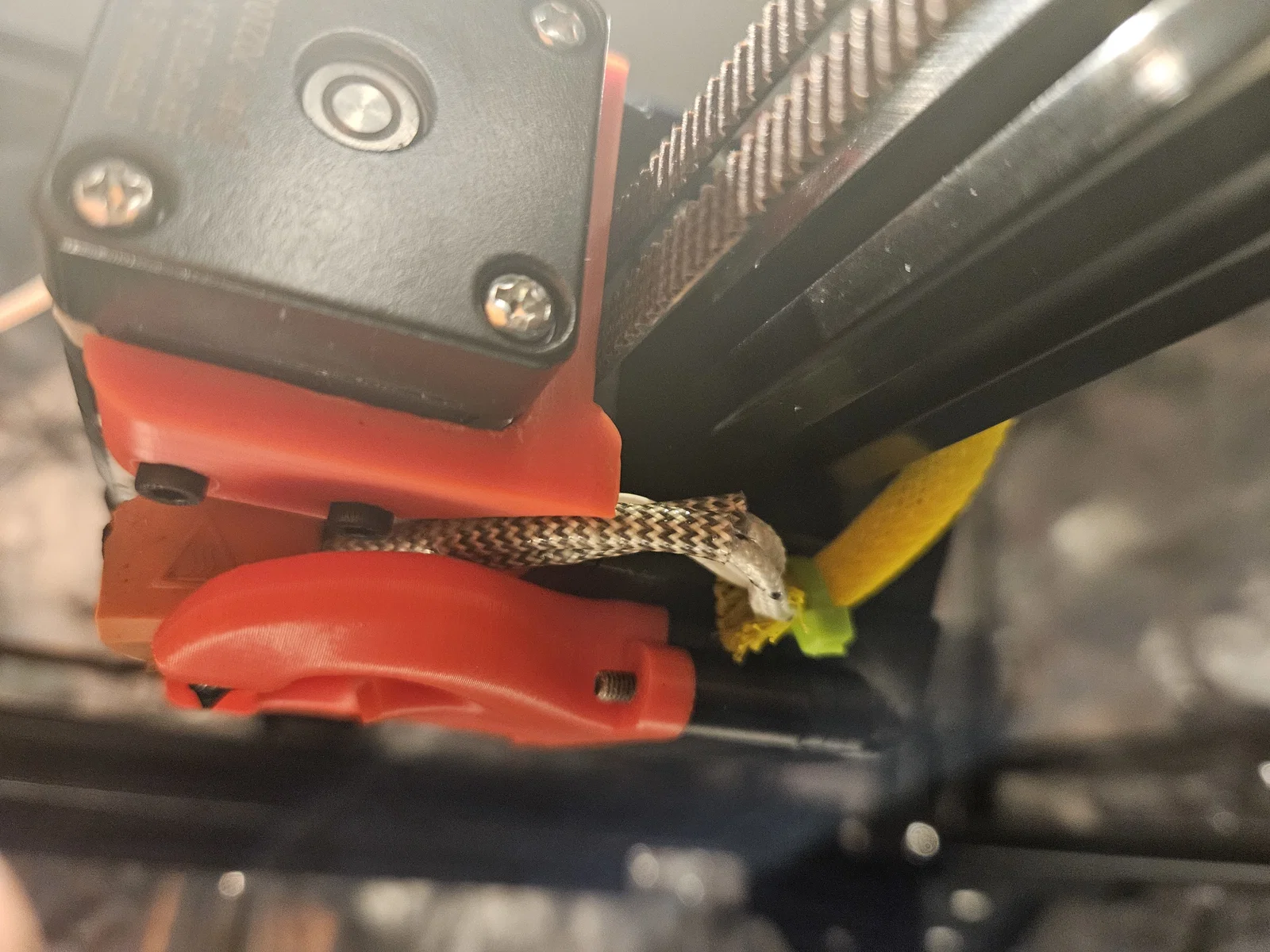

Bên phải có một phần khoét để đi dây hot end và dây thermistor, đủ chỗ luồn giữa ngàm và ống gió làm mát Trihorn (chỉ bản model 2021), và có thể cố định bằng các lỗ luồn dây rút ở phần đáy.

Tất cả ốc vít đều nên có sẵn dưới dạng đồ dự phòng từ danh sách BoM.

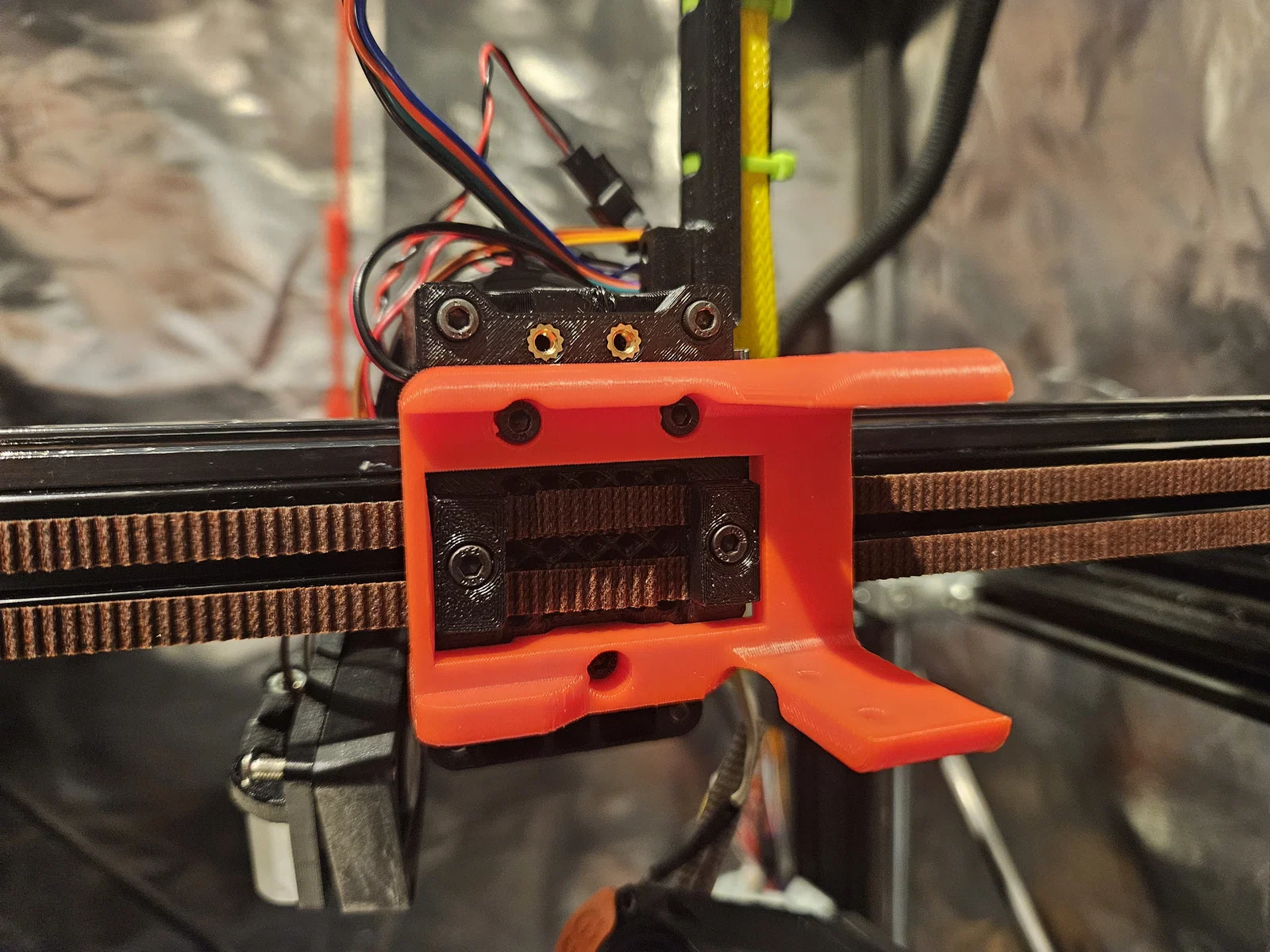

Tấm gắn (mounting plate) dùng 3 con ốc M3x8mm SHCS, và extruder bản 2021 được giữ bằng 4 con ốc M3x8mm SHCS. Thực tế chỉ cần 2 con, và các phiên bản mới hơn thì chỉ dùng 2 con.

Phần nối dài Trihorn cho các model 2021, V2S và Revo dài 13.8mm và cần 2 con ốc M3x30mm để bắt ống gió làm mát. Ốc 25mm có thể tới nhưng chưa test.

Phần nối dài Trihorn cho model V2.0 dài 11.35mm và cần 2 con ốc M3x25mm. Lưu ý: Mình không chắc 100% là V2.0 cần loại này hay cần phần nối dài hơn, do bản vẽ của BIQU bị lộn xộn ở chỗ này.

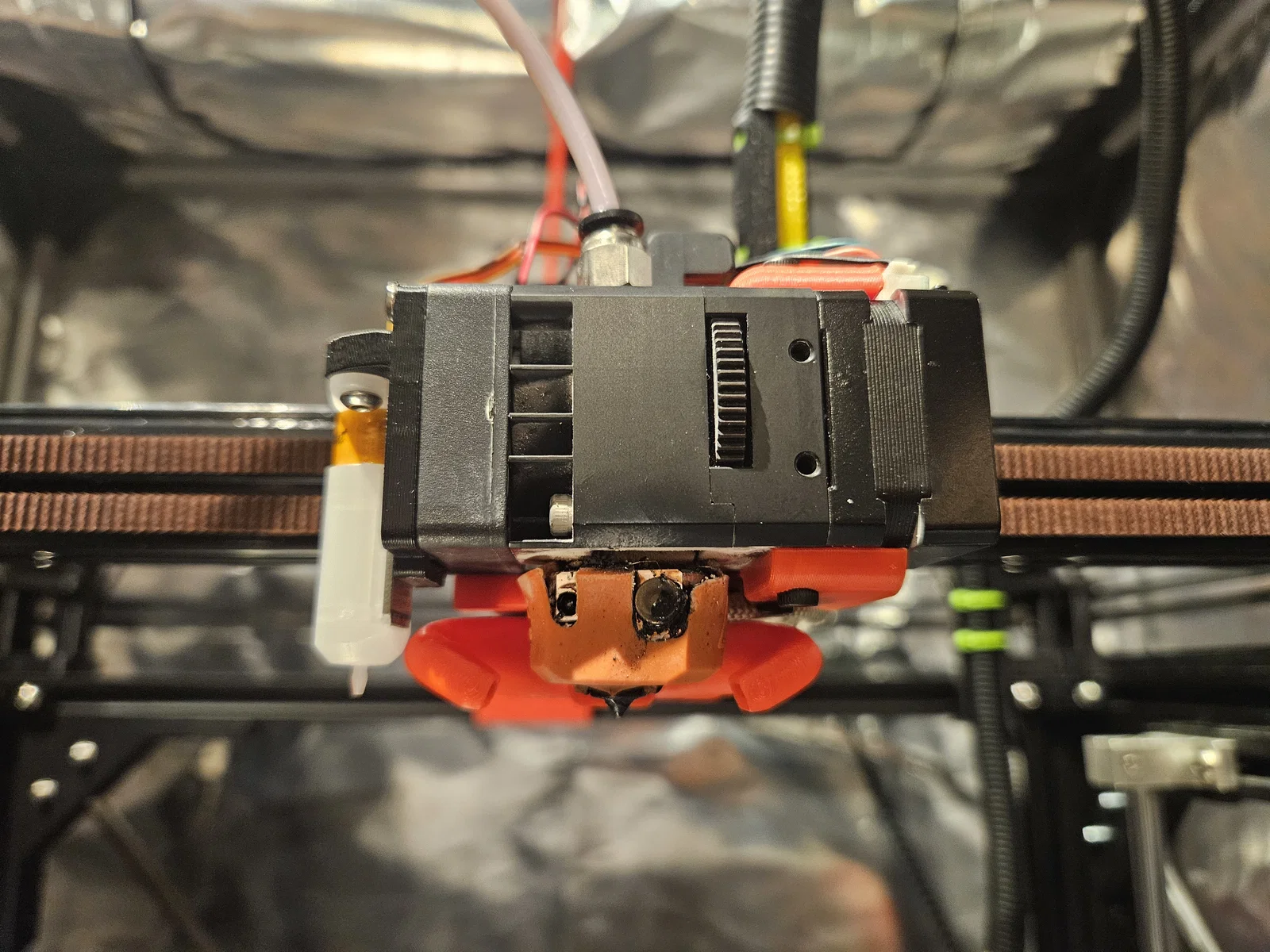

Tùy theo góc xoay heater block của bạn, ống gió Trihorn bản hẹp sẽ chạm vào silicone sock. Trong ảnh là bản rộng.

Bạn có thể tìm ống gió Trihorn bản rộng và bản hẹp tại đây:
https://github.com/ZeroGDesign/docs/tree/gh-pages/docs/assets/stl/eva2_4

LƯU Ý! Do toolhead đã được cập nhật, mình có đính kèm các file TriHorn bản gốc và phần đáy (bottom piece) cần thiết cho ngàm này.

Giờ đã có kèm file STEP nếu bạn muốn tự remix theo ý mình!
