Ngàm gắn Linear Rail cho Voron Stealthburner trên Ender 3

Mình remix mẫu này để chừa sẵn chỗ gắn microswitch cho homing trục X phía dương (bên phải). Thiết kế này nhắm tới việc dùng với hệ thống cắt filament Filametrix, hệ này tác động ở phía trái của tool-head.

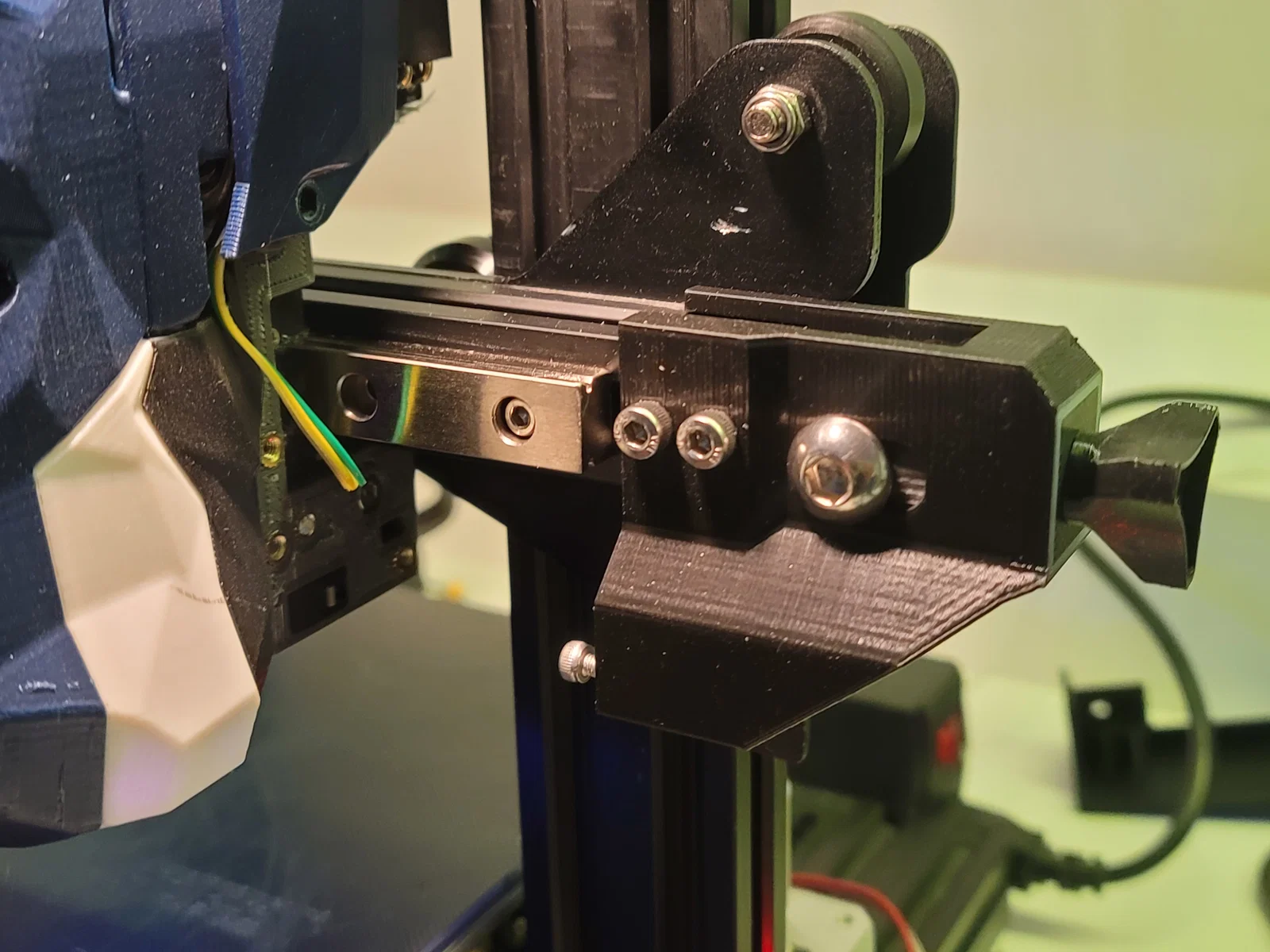

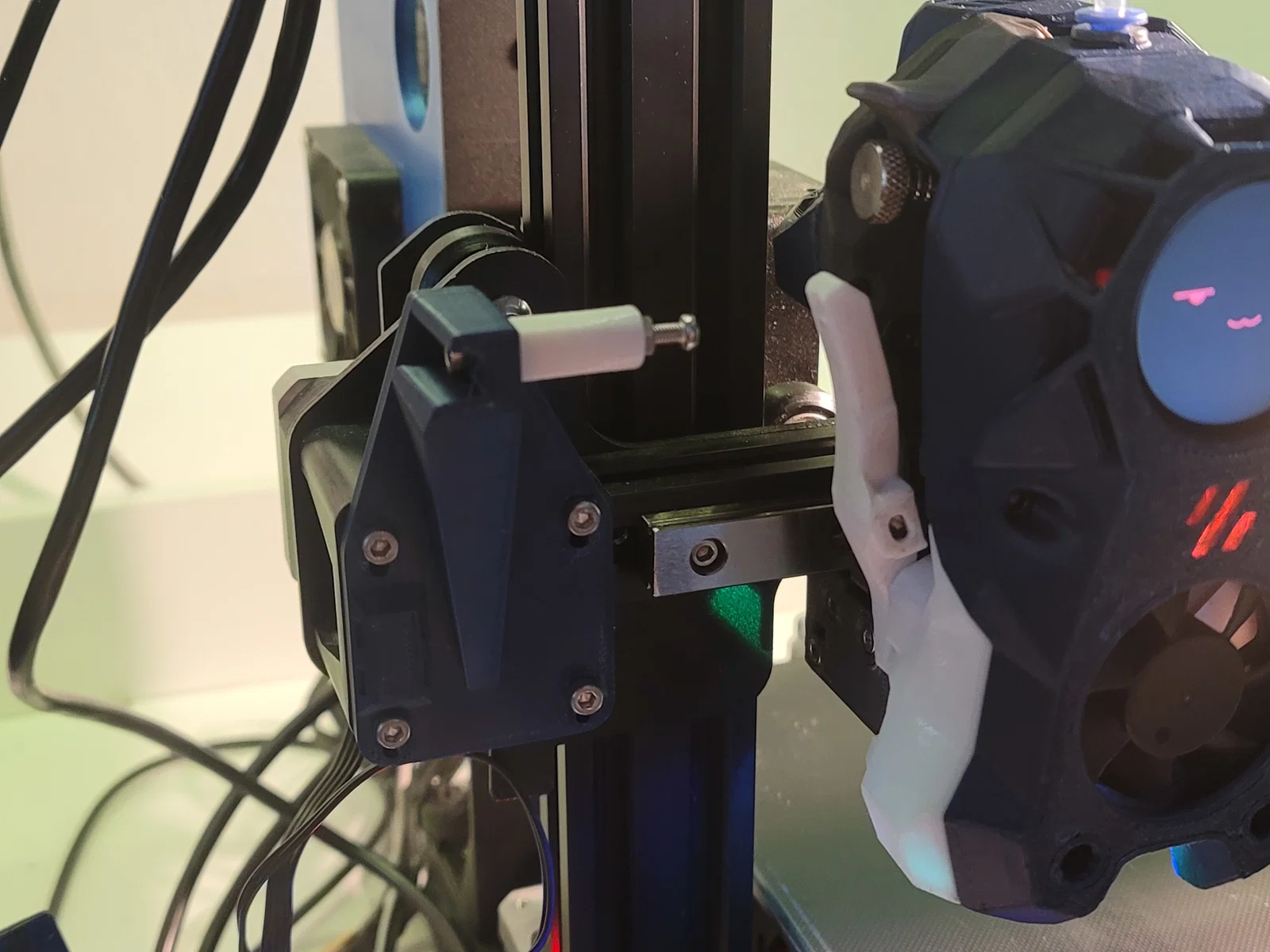

Bộ căng đai trục X (X-Axis belt tensioner) kiêm luôn vai trò actuator cho end-stop tích hợp. Còn con switch thì cắm trực tiếp vào board tool-head BTT EBB 2209 Can.

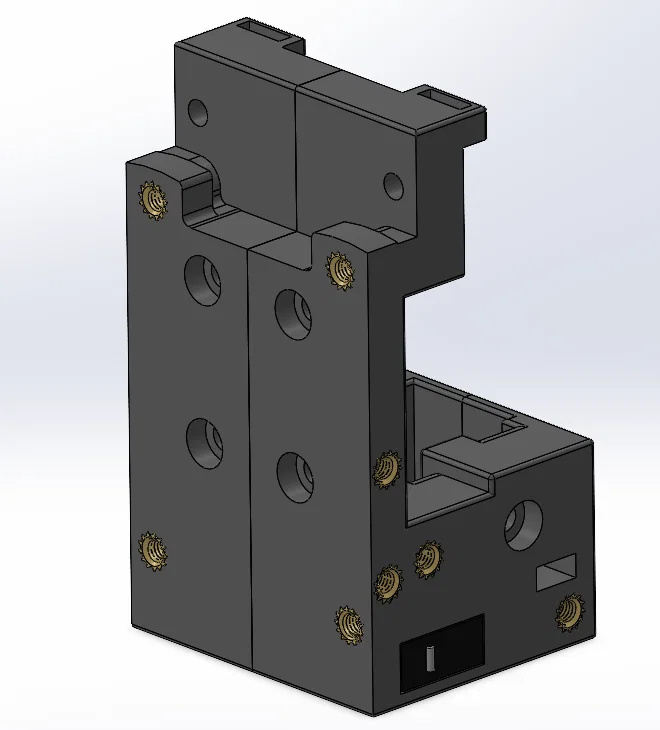

Lưu ý: Trong hình, microswitch đang để nút bấm hướng về phía trước. Thực tế nên gắn với nút bấm hướng về phía sau để canh đúng với end-stop actuator.

Các món cần có:

• 13 insert ren nhiệt M3 (chuẩn Voron: dài 4mm x OD 5mm)
• 2 ốc M3x35 SHCS để siết 2 nửa lại với nhau.
• 1 ốc M3x8 SHCS cho end-stop
• 2 ốc M3x12 cho belt clips.
• 2 tán M3 cho belt tensioner
• 1 ốc M3x20 SHCS cho belt tensioner

Mình không tìm được file gốc của phần belt tensioner để credit cho đúng. Ai biết bản gốc thì báo giúp mình nha.

Cập nhật: Đã thêm file để tương thích với carriage MGN-12H. Đồng thời thêm một cái notch để luồn dây end-stop.
