Giá đỡ gắn tường xoay cho quạt PC 120mm

Đây là một cái giá đỡ gắn tường cho quạt máy tính. Mình muốn có quạt ở bàn làm việc nhưng cần êm và không chiếm diện tích trên mặt bàn. Bộ file này dành cho quạt PC loại 12025 (vuông 120mm, dày 25mm) — đây là kích thước phổ biến nhất hiện nay. Mình có vài cái quạt nhỏ hơn thổi mạnh hơn, nhưng quạt nhỏ mà đẩy nhiều gió hơn thì thường ồn hơn.

*** Nếu bạn Like/Heart/Add to Collection mẫu này rồi để lại bình luận yêu cầu phiên bản cho kích thước quạt khác, mình sẽ cố gắng đăng thêm model cho đúng size quạt của bạn khi có thời gian.

Đa số quạt loại này chạy 12v, nhưng bạn cũng có thể mua bản 5v để cắm được với bất kỳ củ sạc USB nào bạn có (thường thì lượng gió không bằng quạt 12v).

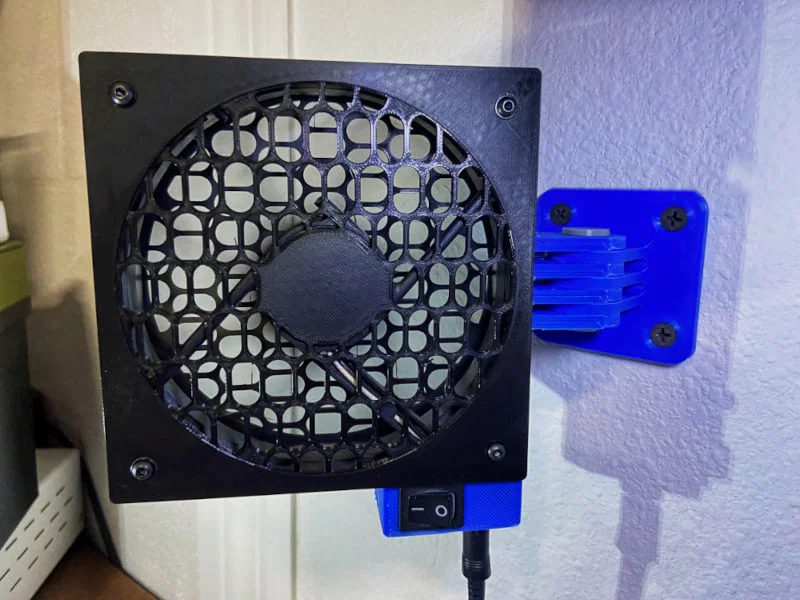

Để lắp hoàn chỉnh như hình, bạn sẽ cần (link bên dưới) một công tắc rocker, một đầu jack nguồn female dạng barrel 5.5mm x 2.1mm, và một ít ốc vít + đai ốc (ở đây dùng bu lông M3 dài 30mm và đai ốc). Mình dùng loại jack nguồn barrel này trong nhiều dự án vì nó hợp với board Arduino và gần như mọi dự án điện tử. Nếu không muốn thì bạn cũng không cần hàn, có thể bấm (crimp) cos cái dạng spade vào dây. Mình chỉ hàn khi cảm thấy dự án sẽ dùng lâu dài. Mình đã để link các món linh kiện mô tả bên dưới. Bạn cũng có thể hoàn thiện mà không cần công tắc hay jack barrel, chỉ cần đấu quạt trực tiếp vào bất kỳ nguồn 12v nào bạn có sẵn. Mấy cái quạt này hiếm khi dùng quá 150mA. Tuy nhiên, thêm công tắc nguồn và đầu cắm sẽ làm cái quạt giống một sản phẩm “chỉnh chu” hơn, và bạn sẽ dùng mấy loại công tắc với jack này rất nhiều nếu dự định làm thêm mấy món hay ho khác như đèn LED-neon, robot Arduino, v.v..

Thích mấy thiết kế của mình hả? Bạn có thể mua mình ly cà phê... Mình mê cà phê lắm:
https://www.buymeacoffee.com/hrhkn9p4vh1

Cảm ơn bạn đã ủng hộ!

Là một Amazon Associate, mình có thể nhận hoa hồng từ các đơn hàng đủ điều kiện.

Công tắc Rocker On/Off: https://amzn.to/3XqZ3oG

Đầu nối Barrel 5.5mm x 2.1mm: https://amzn.to/4b9R2ro

Cos bấm (Crimp) dạng Spade: https://amzn.to/3Rw51RI

Bộ kit đai ốc & bu lông hệ mét M2, M3, M4, M5: https://amzn.to/4cqy012

PLA giá rẻ: https://amzn.to/4b1PCPS

Print Settings

Printer Brand:

Kingroon

Printer:

Kingroon KP3S

Rafts:

No

Supports:

Yes

Resolution:

0.16

Infill:

35%

Filament: Generic PLA

Any

Notes:

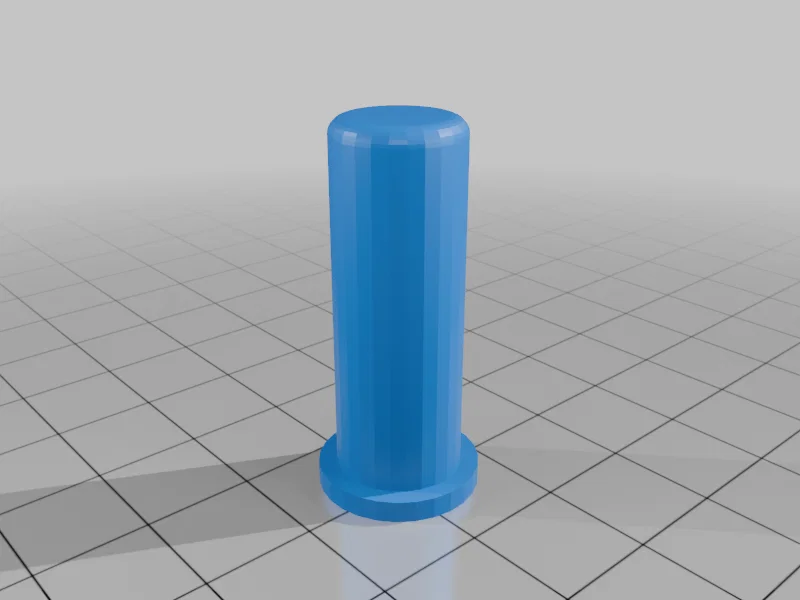

Mình in với tree supports để lỗ chốt bản lề (hinge pin hole) lên đẹp. Thêm brim nếu cần, mình in mọi thứ không dùng brim.
