Bộ Kẹp Giấy (Paper Clip Assortment) In 3D

Lúc bạn đang cuống vì quên mua kẹp giấy trước kỳ thi quan trọng, hoặc đơn giản là muốn bộ giấy tờ của mình nhìn “có gu” hơn, thì mấy kẹp giấy 3D-printable này in rất dễ, dùng chắc chắn, và thêm chút điểm nhấn cho bất cứ thứ gì bạn kẹp lại!

Variations

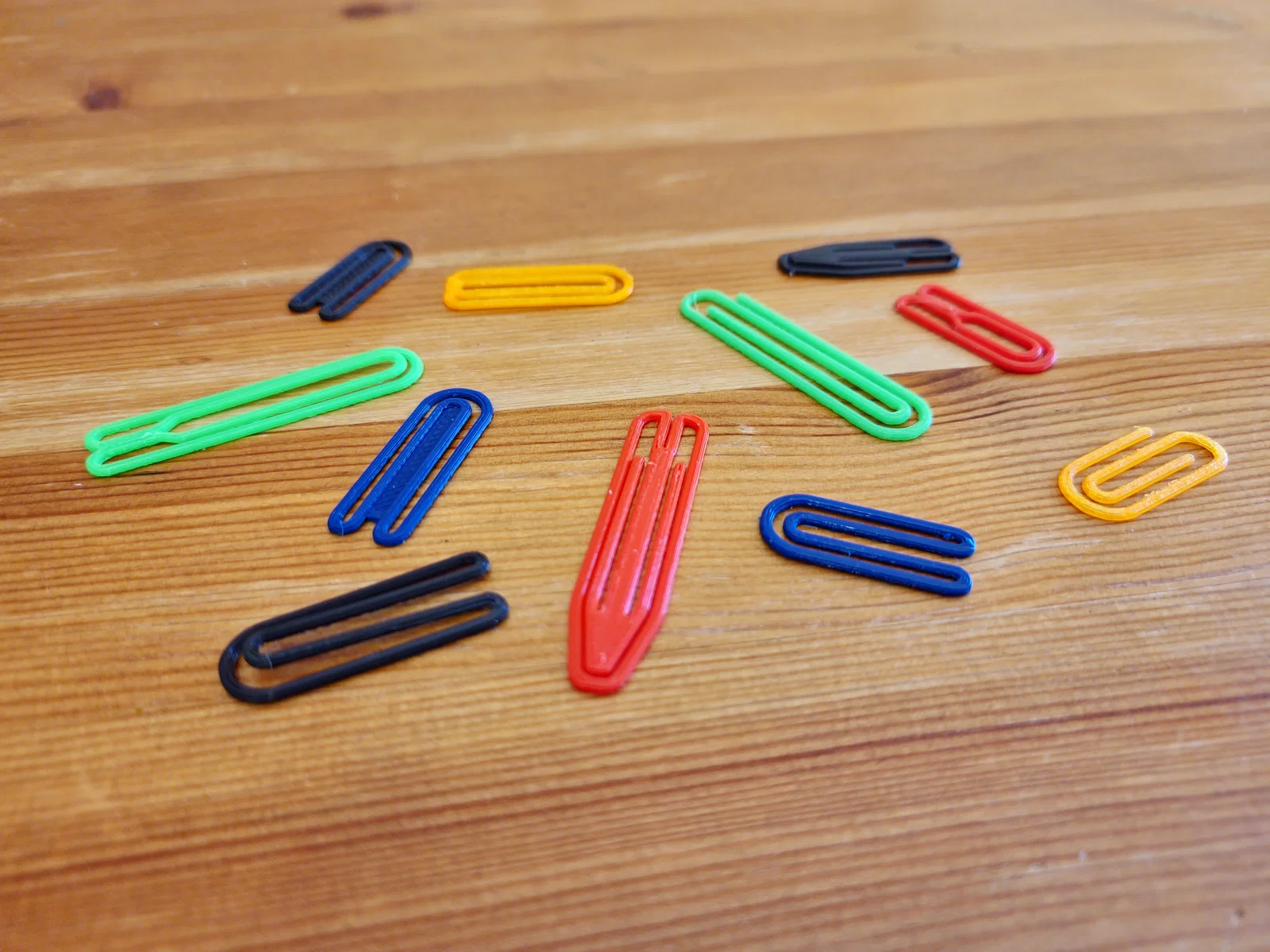

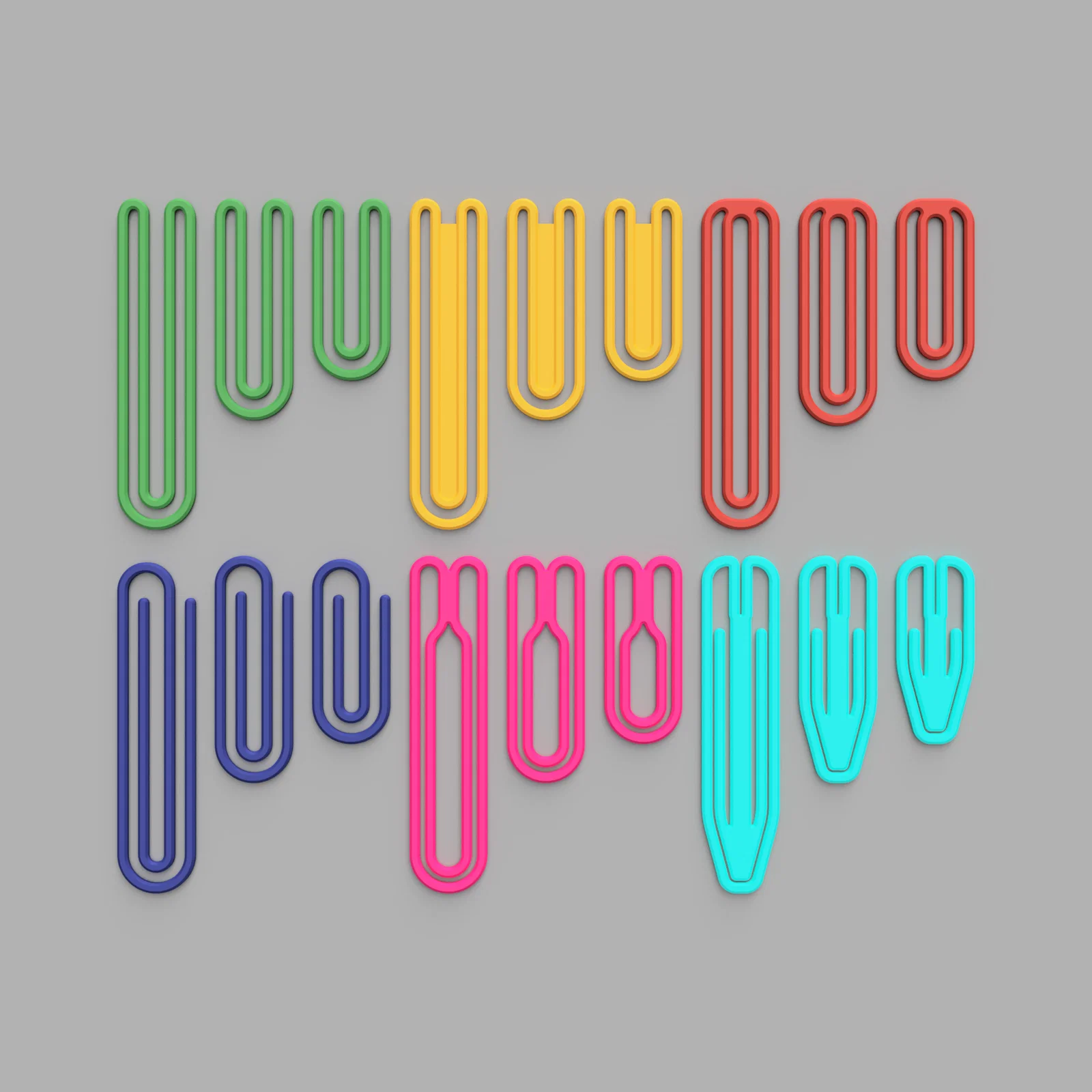

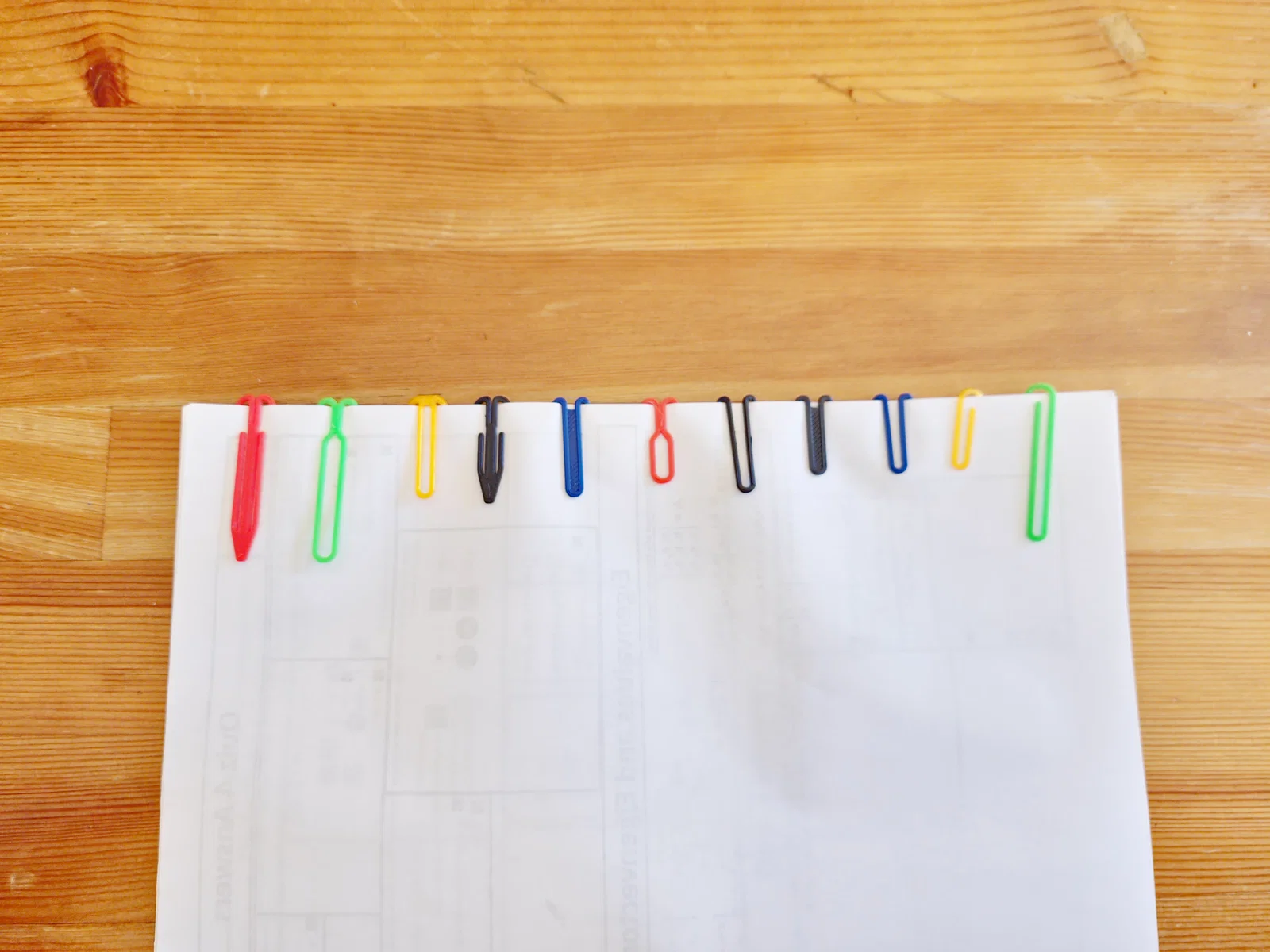

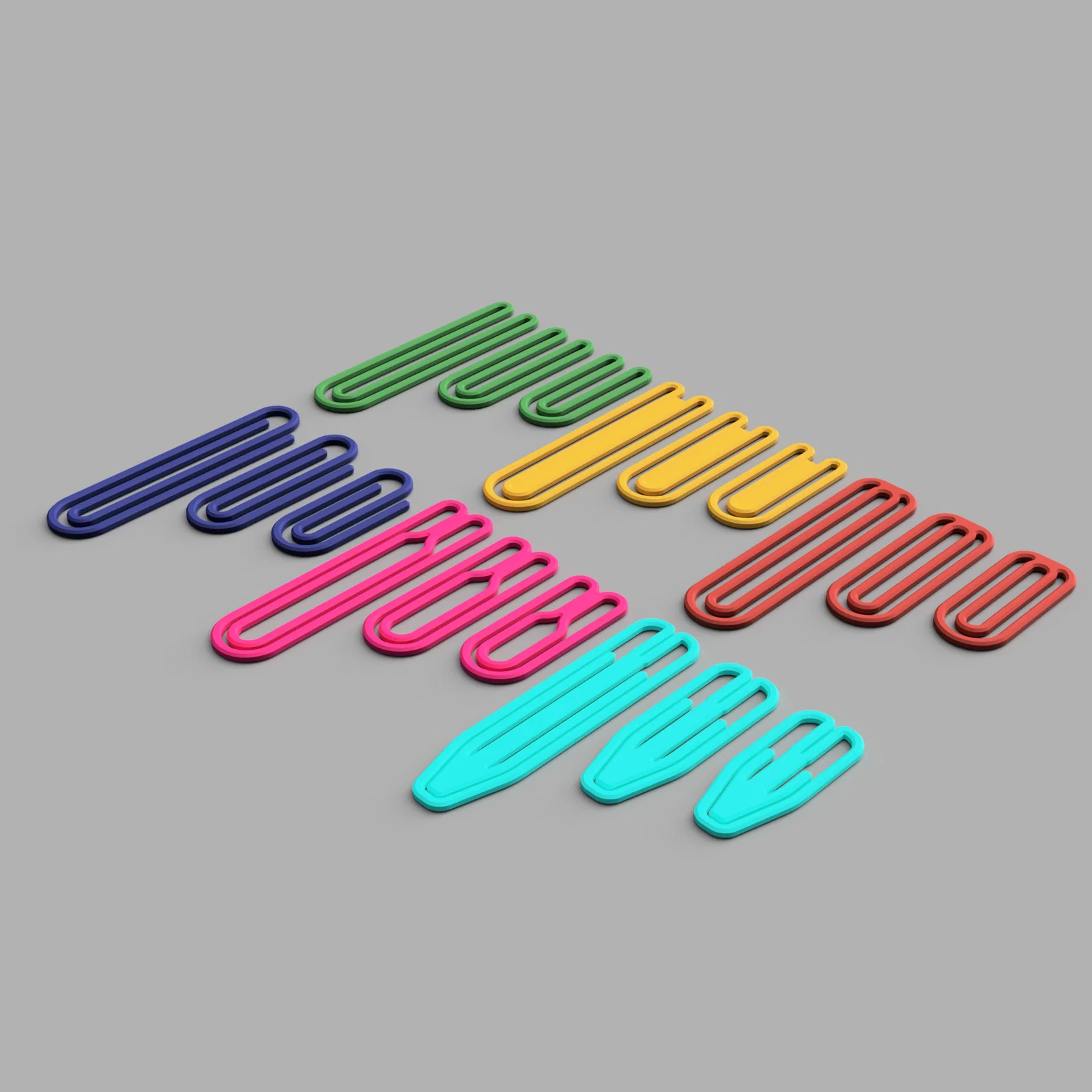

Mẫu này có 6 kiểu kẹp giấy khác nhau, và mỗi kiểu đều có 3 size: ngắn, vừa và dài. Tất cả đều dựa theo kích thước kẹp giấy phổ biến: rộng 12mm (0.47in); chiều dài 28mm (1.1in) cho size ngắn, 33mm (1.3in) cho size vừa, và 51mm (2in) cho size dài. Các thiết kế cũng được canh theo bề rộng 1.6mm ở đa số khu vực để khớp đúng 4 bề rộng line (nozzle width) với nozzle 0.4mm, giúp giảm thời gian in và đa phần không cần infill.

Giải thích thêm về 6 biến thể bên dưới:

Stylized:

Thiết kế đầu tiên mình làm, mục tiêu là nhìn giống kẹp giấy thường nhưng cách điệu hơn và dùng “đã” hơn. Đồng thời cũng nhắm tới việc giữ đúng 4 nozzle widths xuyên suốt khi dùng nozzle 0.4mm.

Efficient:

Kiểu Efficient là bản phát triển từ Stylized, tận dụng tối đa ý tưởng “đúng 4 nozzle widths” để tạo ra kẹp giấy in ít travel nhất, giảm thời gian lãng phí. Thiết kế này hơi mềm hơn, nhưng vẫn kẹp tốt và in nhanh nhất.

Filled:

Tiếp tục phát triển từ Efficient, bản này thêm một ít bridging infill ở đoạn giữa để làm cứng phần linh hoạt của thiết kế Efficient. Thời gian in lâu hơn nhưng nhìn khá lạ mắt và cứng cáp hơn đáng kể.

Classic:

Đúng như tên gọi, thiết kế này cố mô phỏng kẹp giấy classic, giữ footprint y như chuẩn và hoạt động gần tương đương. Tuy nhiên, vì vậy mà đây cũng là một trong những kiểu kẹp giấy kém hiệu quả hơn trong việc giữ chặt giấy. Bù lại, giống như Efficient, nó in rất nhanh nhờ thiết kế đơn giản.

Hollow:

Một biến thể dựa trên kiểu Efficient, vừa đỡ mềm hơn, vừa có diện tích tiếp xúc lớn hơn để bám vào giấy.

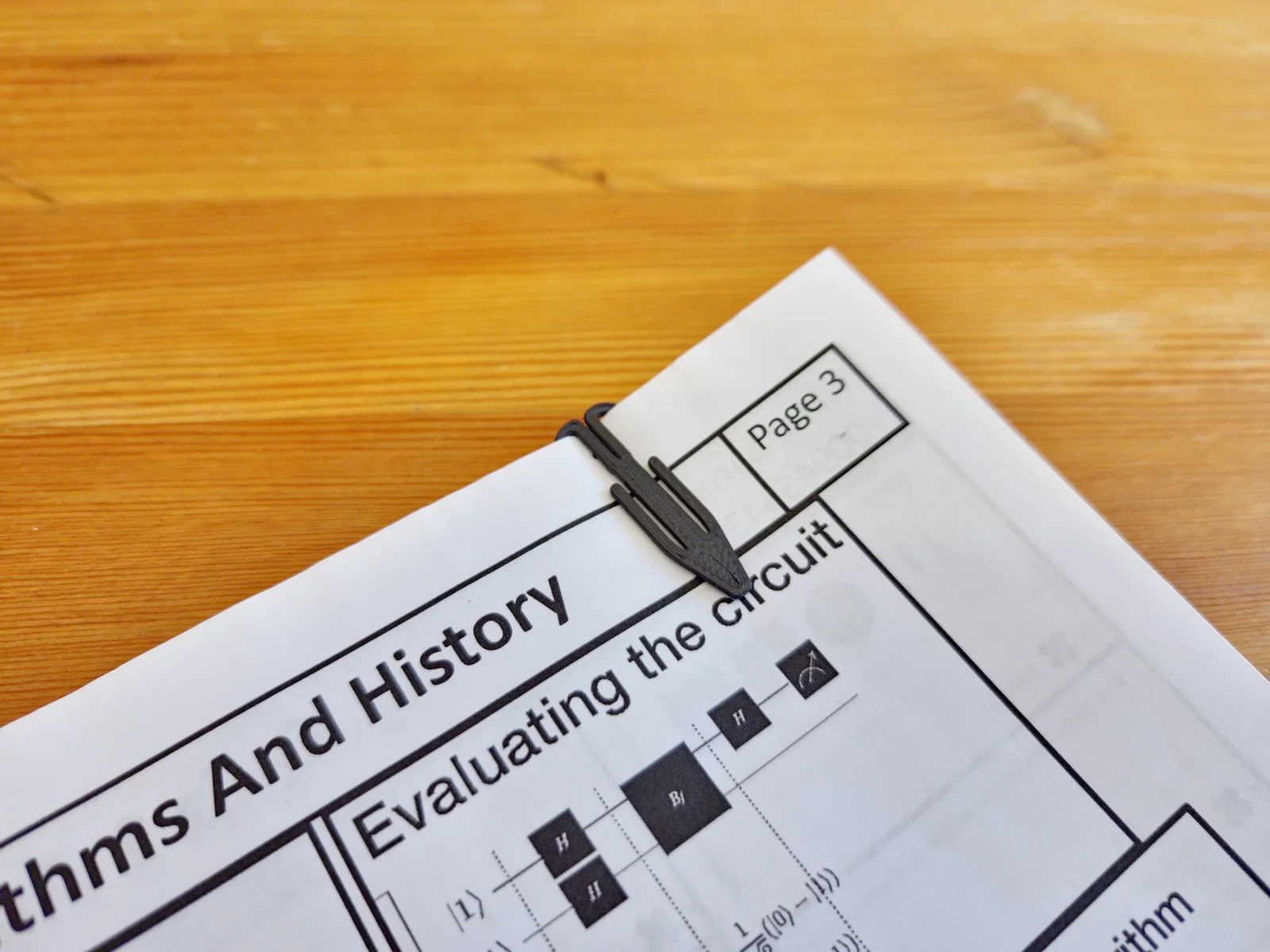

Owl:

Thiết kế này lấy cảm hứng từ kẹp giấy nhựa bán sẵn trên thị trường, đồng thời giữ tinh thần “cú mèo” bằng cách làm kẹp dạng mũi tên với hai đầu thuôn. Hoạt động tương tự Hollow, nhờ diện tích bám lớn hơn và hai đầu thuôn giúp kẹp chắc để giữ giấy lại. Tuy vậy, thiết kế này mất thời gian in lâu hơn các kiểu còn lại.

Print settings

Cài đặt in tiêu chuẩn của bạn thường là đủ xài cho mẫu này. Ngay cả kẹp size lớn cũng in chưa tới 5 phút, nên nếu có vấn đề thì bạn cũng dễ tinh chỉnh lại setting để ra kết quả tốt hơn. Model được tối ưu theo bội số của 0.4mm nozzle widths, nên cần nozzle 0.4mm hoặc 0.8mm. Tuy nhiên nozzle 0.8mm có thể gặp khó ở các biến thể có phần infill như filled hoặc owl.

Nozzle width: 0.4mm (hoặc 0.8mm, nhưng có thể cho kết quả infill kém ở các biến thể có phần infill)

Print speed: 60mm/s là ổn. 30mm/s nếu bạn cần độ chính xác cao. Máy in nhanh hơn mà vẫn chạy ổn ở các tốc độ này thì cũng không sao, vì chi tiết nhỏ nên lỗi bề mặt thường không đáng kể.

Walls: Lý tưởng là 4 walls để giảm nhu cầu dùng infill ở hầu hết biến thể và tận dụng bề rộng 1.6mm nhất quán trên nhiều đường nét của model. 2 walls cũng in được nhưng có thể lâu hơn do vùng cần infill nhiều hơn.

Layer Height: 0.2mm

Top and Bottom Layers: 4 top, 4 bottom

Infill: N/A (trừ khi bạn dùng setting top/bottom khác với phía trên, khi đó hãy dùng 50% hoặc 100%)
