Hệ French Cleat Dovetail Gắn Treo Tường (Wall Mount System)

Tác giả BazlTech

Lượt tải
172
Lượt thích
34
Lượt coi
641

File 8 1,3 MB

  • French_Cleat_Wall_Mount_LAS_1776923840.3mf3MF · 78,8 KB
  • French_Cleat_Wall_Mount_SAS_1776923841.3mf3MF · 77,4 KB
  • French_Cleat_Wall_Mount_DS_1776923841.3mf3MF · 85 KB
  • Tool_Mount_v3_1776923842.3mf3MF · 101,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

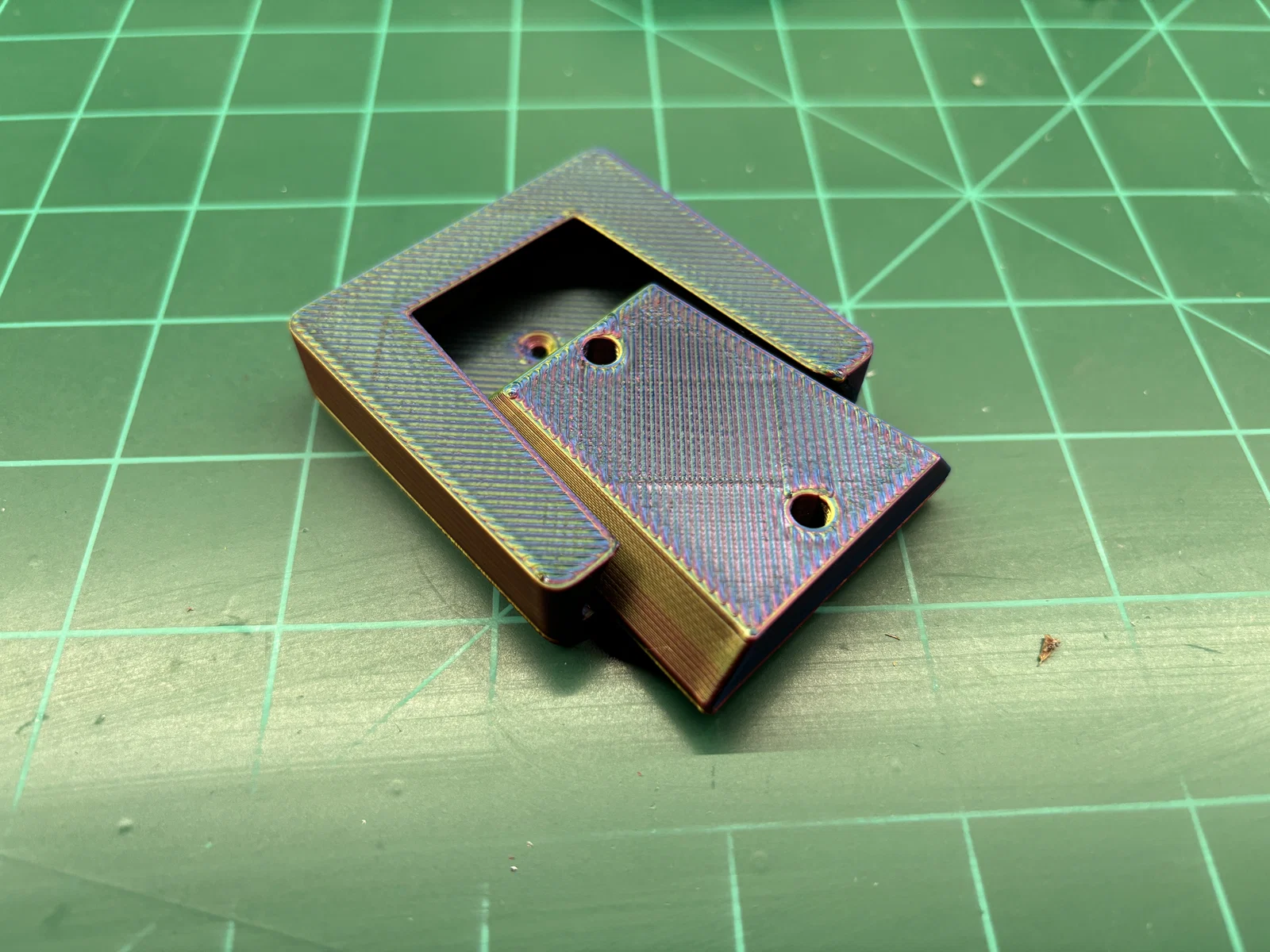

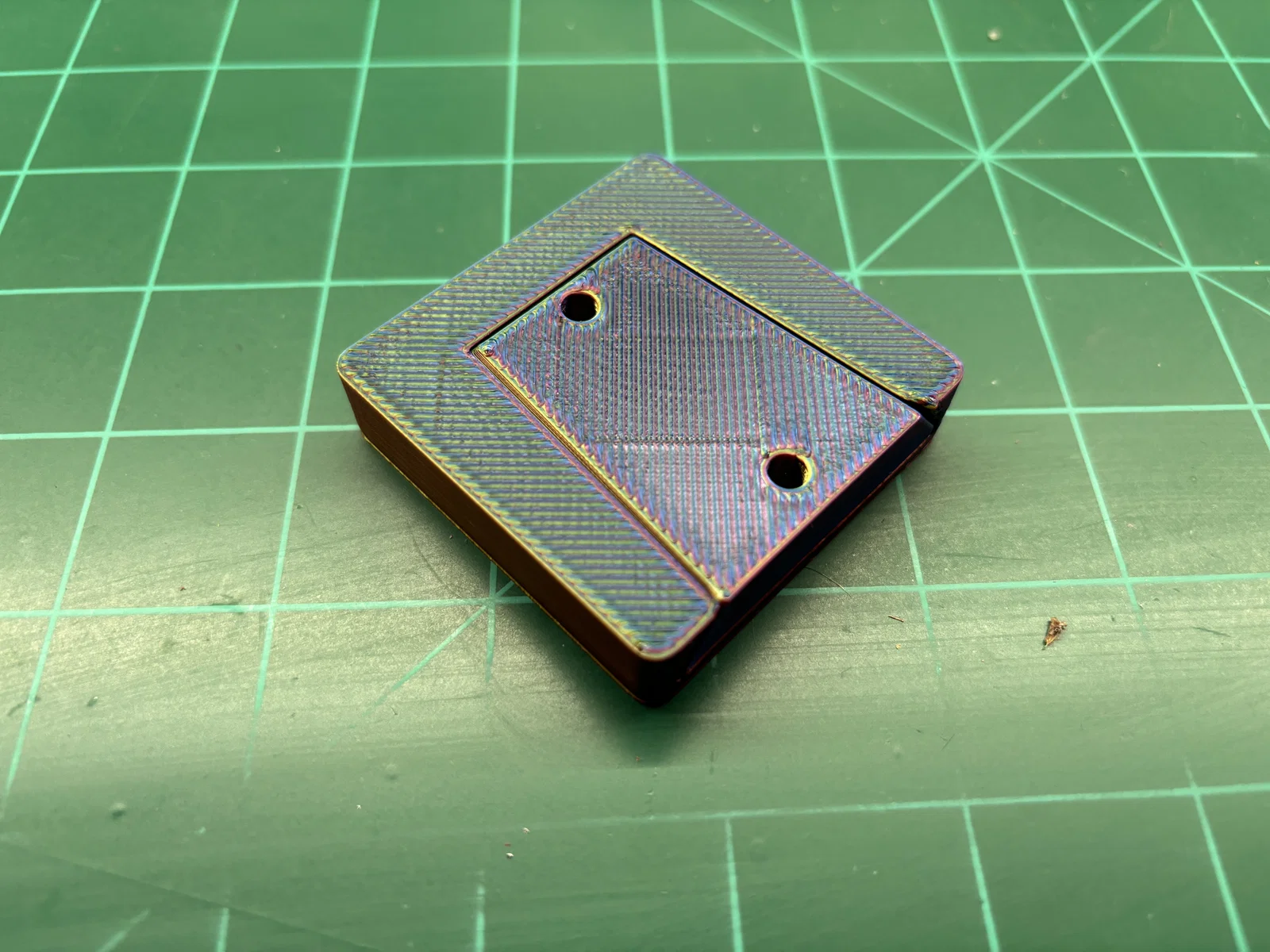

Mình muốn thiết kế một hệ thống gắn treo tường dạng module xịn hơn. Hệ này dùng kiểu french cleat kết hợp thêm biên dạng dovetail để dễ móc/treo và tự canh thẳng hàng.

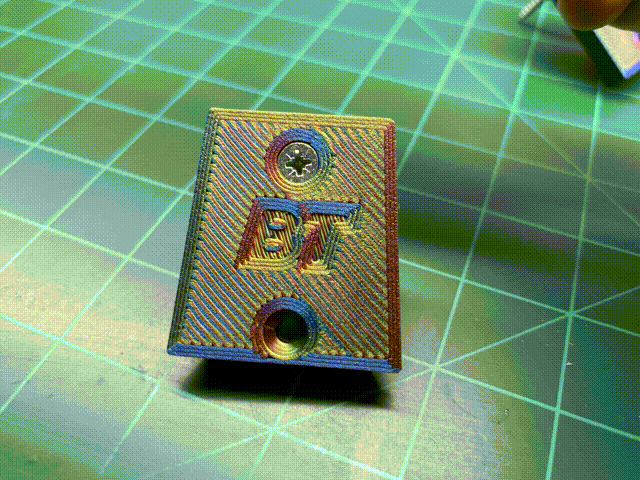

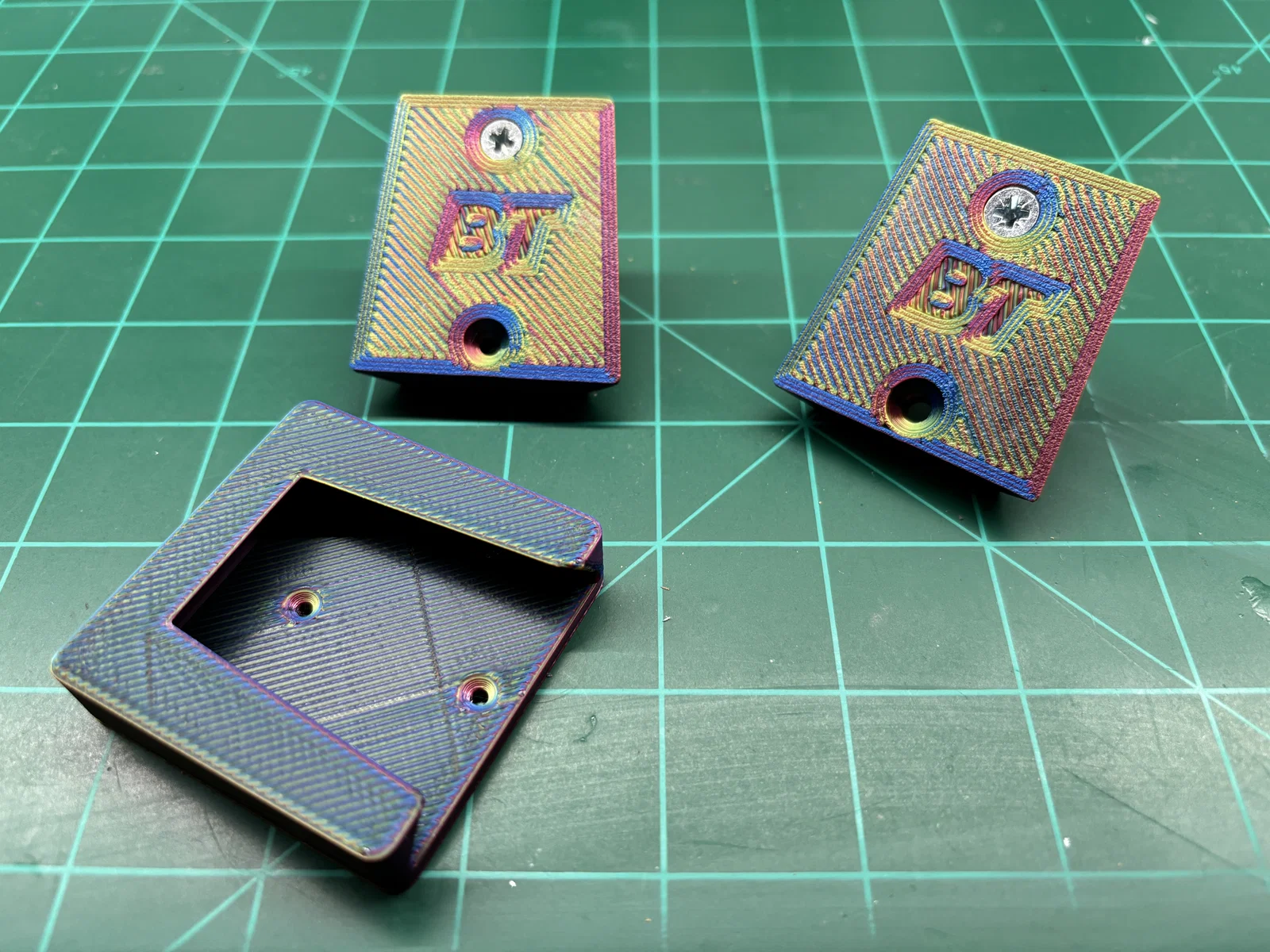

Phần cleat sẽ bắt lên tường. Có nhiều phiên bản khác nhau:

  1. Bản Small Anchor Screw dùng cho vít đầu bằng (flat head) loại nhỏ, đường kính đầu khoảng ~8mm và lỗ khoan xuyên (drill thru clearance) 4mm.
  2. Bản Large Anchor Screw dùng cho vít đầu bằng (flat head) có đường kính đầu ~8.8mm và lỗ khoan xuyên 5mm.
  3. Bản Deck Screw dùng cho vít deck đầu bằng (flat head) có đường kính đầu ~8.8mm và lỗ khoan xuyên 5.5mm. Thường là loại dài 2 ½" (~64mm) — đủ dài để đi xuyên tấm drywall và ăn vào thanh stud trong tường.

Bạn cũng có thể dùng luôn vít structural/deck và bắt thẳng vào stud để tăng độ chắc khi treo đồ nặng.

KHUYẾN KHÍCH REMIX!!! Hãy tùy biến hệ cleat này vào thiết kế của bạn! Mình có đính kèm file STEP của phần tool mount để bạn dễ chỉnh sửa trong phần mềm 3D modeling của mình.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstep
Số file mô hình
8
Tổng dung lượng
1,3 MB
File lớn nhất
348,7 KB
