Insert heat set cho case Pinecil/TS100 dạng ghép, ít cấn hơn

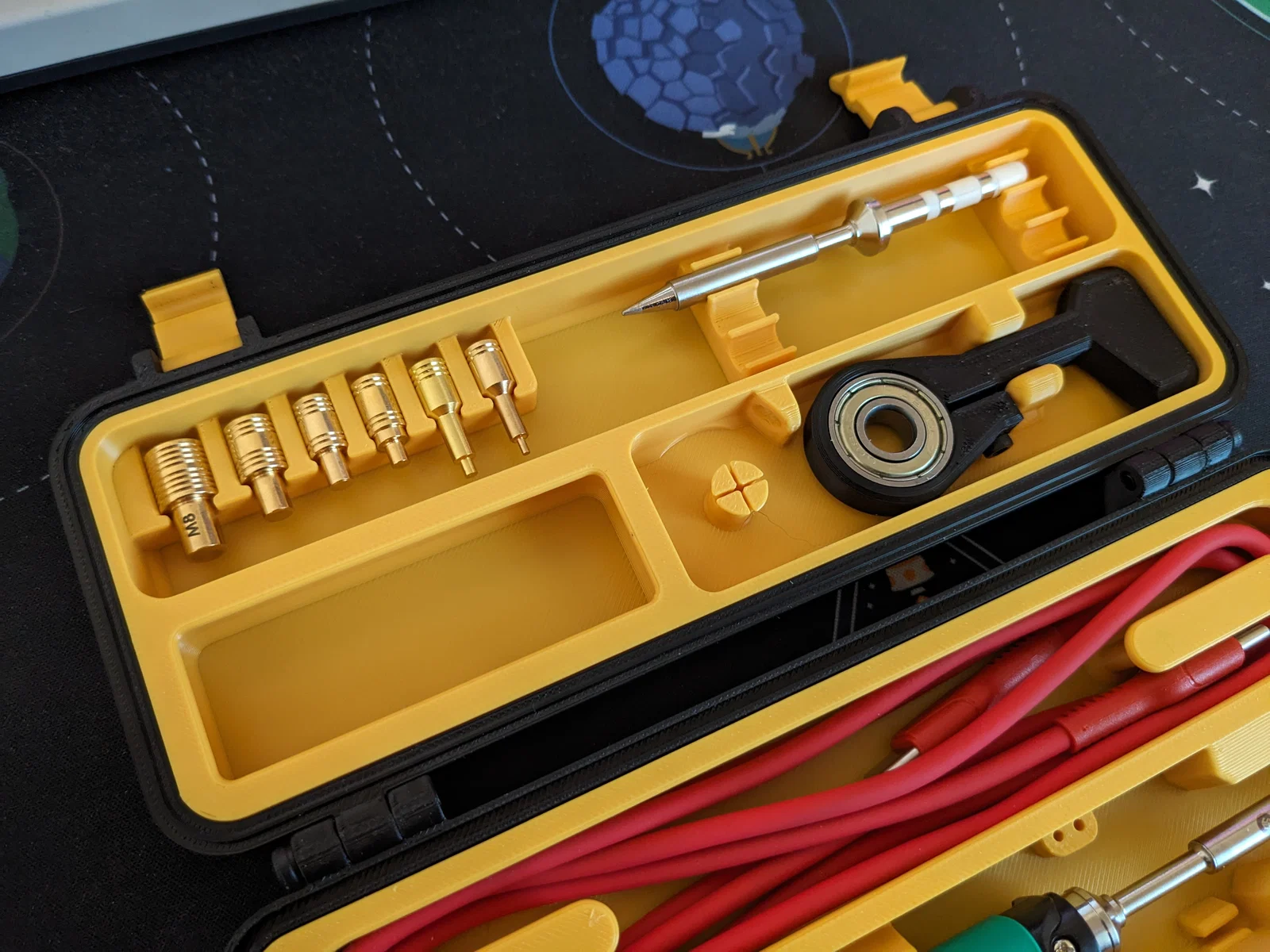

Insert để giữ dụng cụ CNC Kitchen Heatset tool dùng cho mỏ hàn Pinecil và TS100, với khoảng hở (clearance) tăng lên để dễ đưa/và rút mũi. Miệng khe rộng hơn, khe mũi hàn mỏng và dẻo hơn.
Mô tả
Để dễ đưa vô và rút ra mũi dùng cho heat set inserts hơn, mình tăng clearance và tăng bề ngang phần miệng khe.
Mình cũng chỉnh lại 2 khe để cắm mũi hàn, làm thành khe mỏng hơn và mềm/dẻo hơn hai bên. Mình không muốn mấy cái này bị lỏng lẻo hay xê dịch, nên clearance vẫn giữ y nguyên.
Các clearance là dạng parametric, còn bề ngang miệng khe thì mình chỉnh bằng cách thử tới lui với fillet cho tới khi ra kích thước gần đúng như mong muốn.
Nhân tiện, đây là đường kính mũi mình đo được:
- M8: 9.45mm
- M6: 7.95mm
- M5: 6.45mm
- M4: 6.45mm
- M3: 6.45mm
- M2.X: 6.45mm
Xin lỗi nếu mình dùng lẫn lộn giữa hai khái niệm clearance và tolerance.
