Bộ Template Bushing Set cho Milwaukee M18 Router (Milwaukee M18 Router Template Bushing Set)

Tác giả hoco_739955

Lượt tải
193
Lượt thích
42
Lượt coi
1.151

File 18 10,9 MB

  • Router_Bushing_0.375_1776922460.stepSTEP · 31,8 KB
  • Router_Bushing_0.625_1776922461.stepSTEP · 31,8 KB
  • Router_Bushing_0.625_1776922462.3mf3MF · 66,6 KB
  • Router_Baseplate_Centerfinder_1776922463.3mf3MF · 117,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

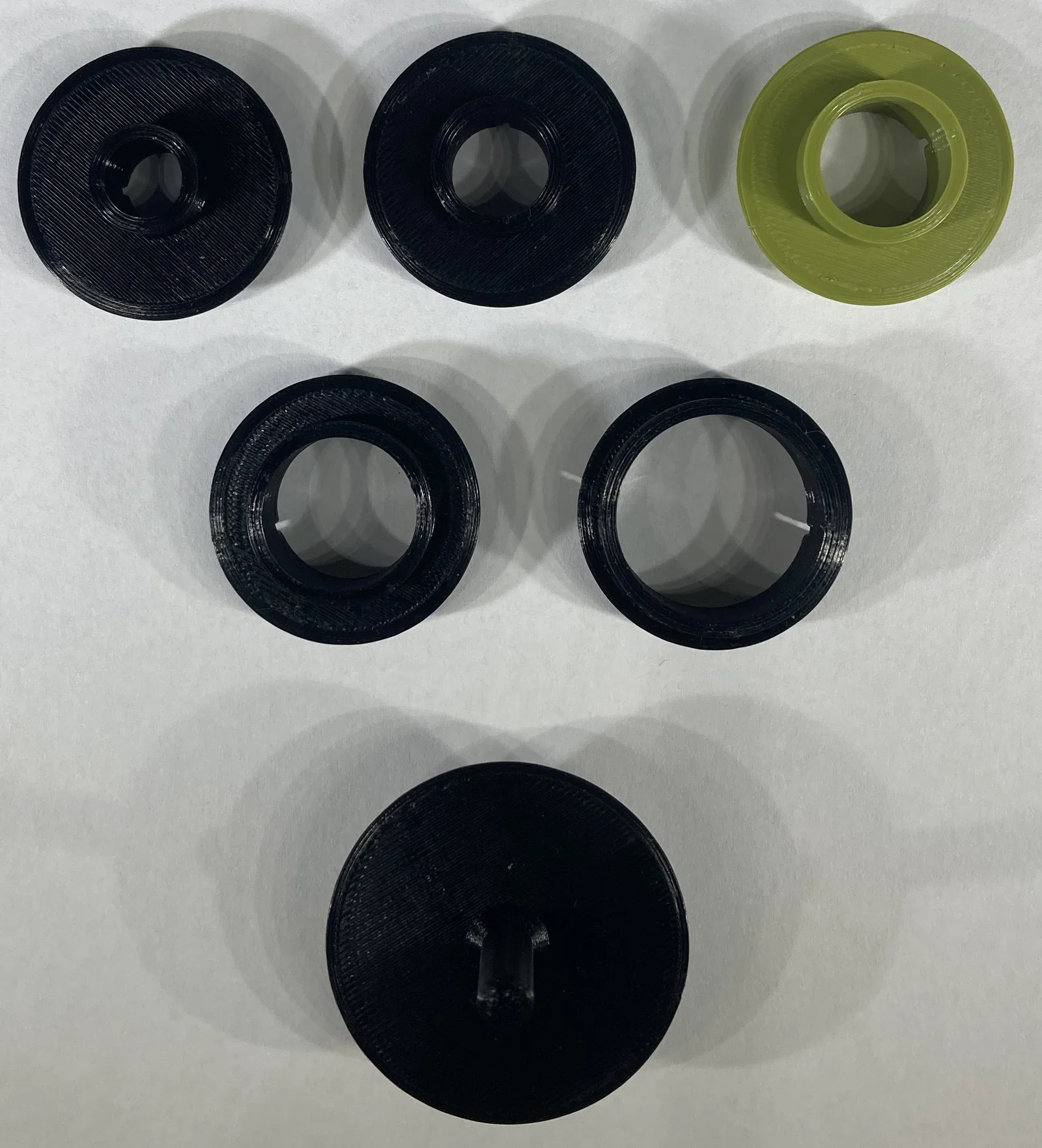

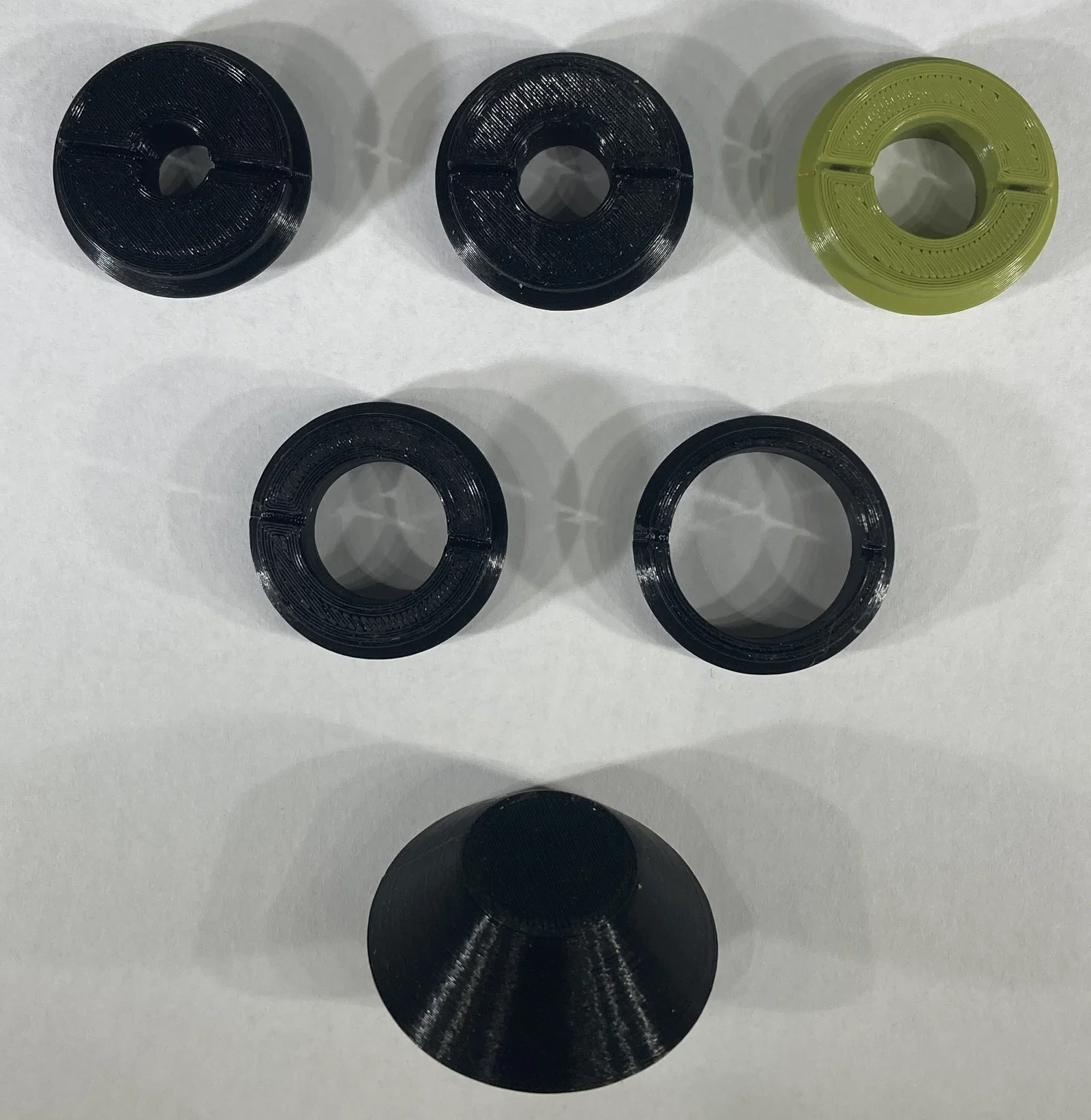

Bộ này gồm 5 kích cỡ bushing khác nhau, vừa với đế lớn của Milwaukee trim router. Bushing dạng ấn vào là giữ chắc luôn. Có các cỡ: 3/8, 1/2, 5/8, 3/4 và 1" để phù hợp với nhiều kích cỡ mũi (bits) khác nhau.

Ngoài ra còn có một dụng cụ căn tâm baseplate, dùng được cho cả baseplate nhỏ và lớn.

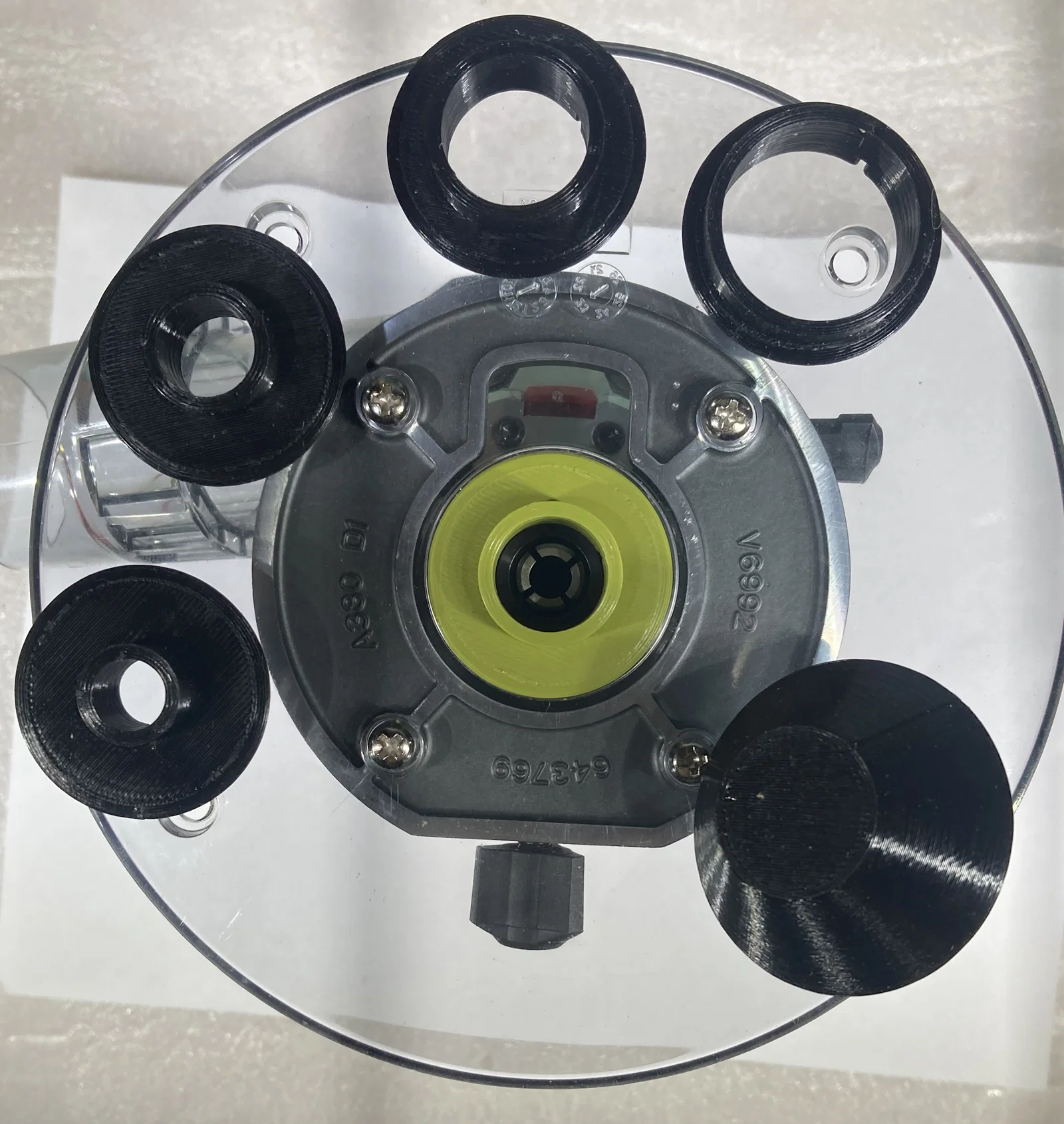

Mình đã test trên Milwaukee 2723-20 compact router mới của mình và nó fit hoàn hảo khi in bằng PLA trên máy MK3S+.

Tuy nhiên thực tế là mỗi máy in, kể cả cùng hãng, vẫn có thể lệch nhau một chút. Không có cách nào làm cho nó “chuẩn tuyệt đối” trên mọi máy. Vì vậy mình khuyên bạn in thử 1 cái trước để coi có vừa không. Nếu bị to hoặc nhỏ, hãy scale trong slicer tăng/giảm khoảng 1/2% (0.5%) hoặc hơn/ít hơn tùy cần, rồi in lại. Khi đã ra đúng phần trăm phù hợp với máy của bạn, bạn có thể in hết cả bộ theo đúng phần trăm đó và chúng sẽ fit đồng nhất.

Hướng dẫn căn tâm baseplate:

  1. Tháo baseplate khỏi phần đế (base) bằng cách tháo 4 con ốc đầu Phillips
  2. Tháo router ra khỏi base

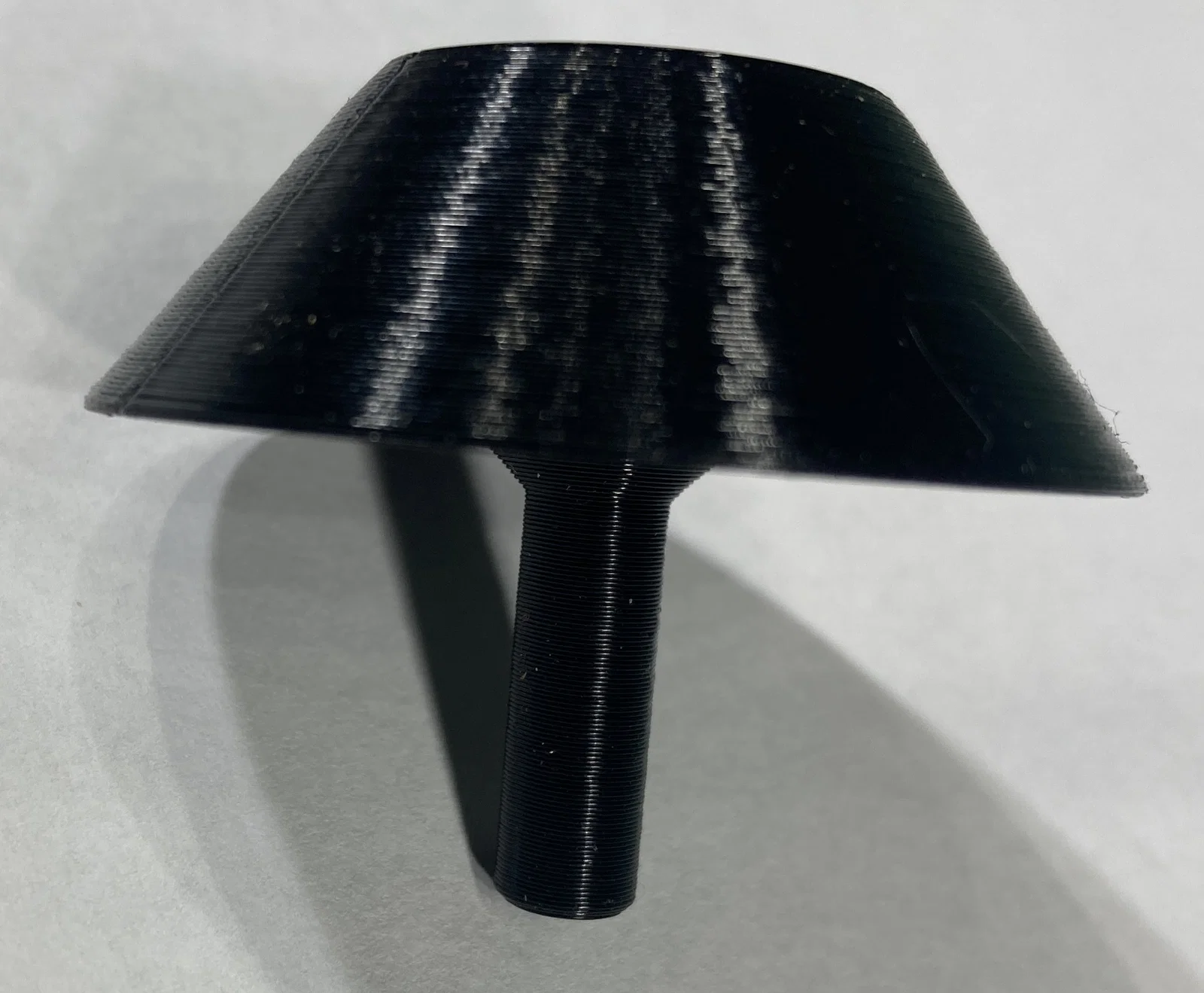

  3. Lắp “centering cone” như lắp một mũi (bit), nhưng đừng siết quá chặt. Siết vừa khít là đủ.
  4. Gắn router lại vào base
  5. Lật ngược router để phần đế hướng lên trên
  6. Đặt baseplate vào đúng chiều, canh tương đối ở giữa (chưa cần chính xác)
  7. Hạ base xuống cho tới khi baseplate nhựa tự căn tâm vào centering cone
  8. Canh base sao cho không còn khe hở giữa base và baseplate nhựa
  9. Gắn tất cả ốc vào hết cỡ có thể mà chưa siết chặt
  10. Kiểm tra lại để đảm bảo cone đang chạm đều mọi phía của baseplate – tinh chỉnh nhẹ base cho tới khi cone căn đúng tâm baseplate
  11. Siết chặt cả 4 con ốc theo kiểu chữ X

Căn tâm baseplate rất quan trọng nếu bạn dùng bushing hoặc dùng mép ngoài của baseplate tỳ trượt theo thanh dẫn (guide) hay template, vì độ sâu cắt sẽ bị ảnh hưởng nếu bị lệch tâm khi bạn đổi hướng cầm router. Nhưng nếu dùng mũi có bearing, thì việc căn tâm baseplate không quan trọng, vì bearing mới là chuẩn tham chiếu, không phải mép ngoài của baseplate hay bushing (vì bushing gắn với baseplate).

Mình khuyến nghị in 4 perimeters và 30% infill với đầu phun 0.4mm.
