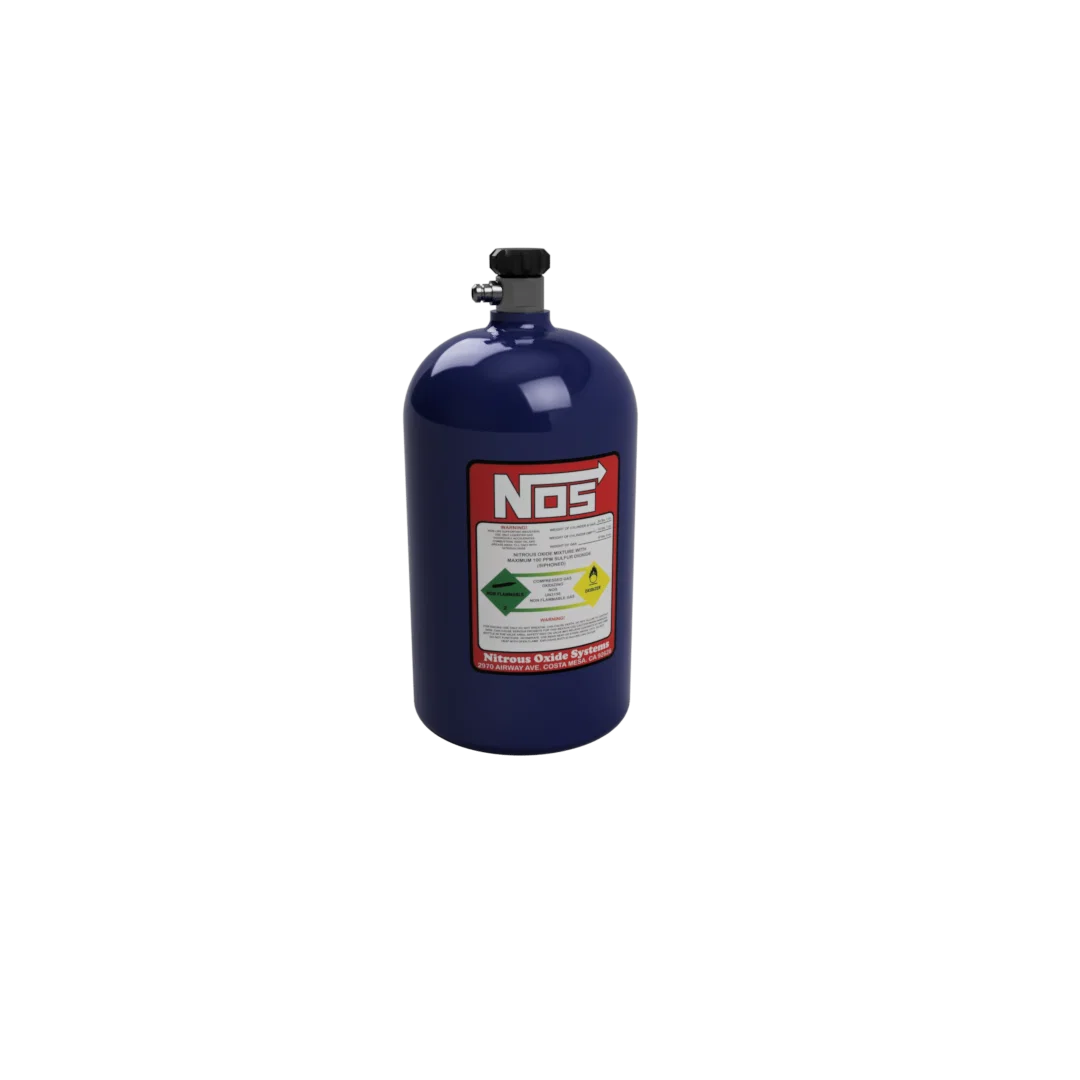

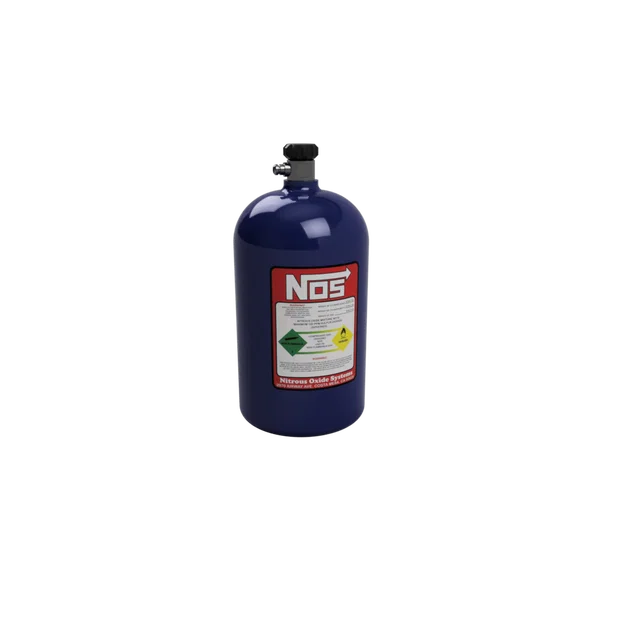

Hộp Mini NOS Bottle (có núm xoay)

Mini NOS Bottle

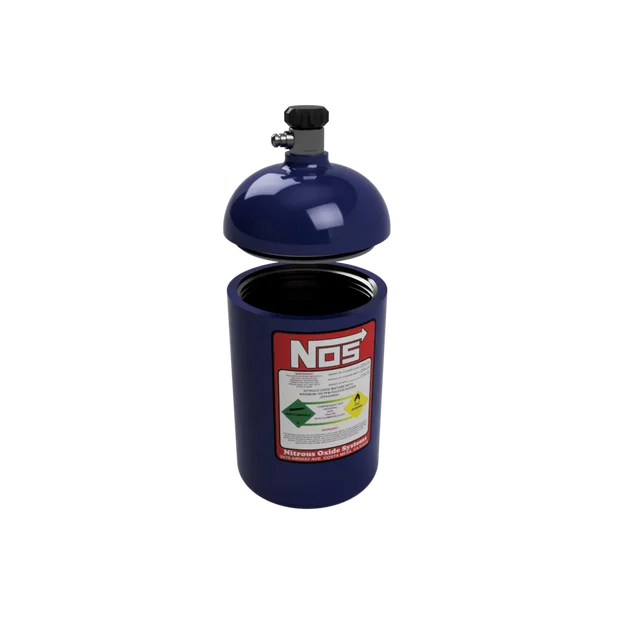

Phần ren cho nắp được in rời ra nhằm giảm bớt việc lộ đường ráp (seam) khi đóng nắp (giờ nghĩ lại thì mình có thể canh góc bề mặt tiếp xúc để khỏi cần thêm một chi tiết nữa, nhưng thôi).

Mẫu in ra rất ổn ở layer height 0.16 mm, còn núm xoay (rotating knob) cũng chạy tốt ở 0.2 mm trong lúc test.

Chỉ phần thân trên (upper body) là nên cần support, chủ yếu cho lỗ của port và có thể thêm phần mặt dưới nữa, tùy bạn muốn bên trong đẹp cỡ nào.

Cách lắp ráp:

 - Lắp núm (knob) vào lỗ trên của thân trên (upper body).
 - Dán port vào lỗ ngang giao nhau, với phần đế dày nhất hướng xuống (giống chữ u). Nhớ chỉ dùng ít keo để khỏi dính kẹt núm xoay.
 - Dán vòng ren (thread ring) vào thân trên (upper body) với phần vát (chamfer) hướng lên.

Ngoài ra còn có kèm hình cái sticker để bạn in ra rồi dán lên nếu muốn.

19/06/24 – Chuyển từ Thingiverse vì giờ mình sẽ đăng trên cả hai bên
