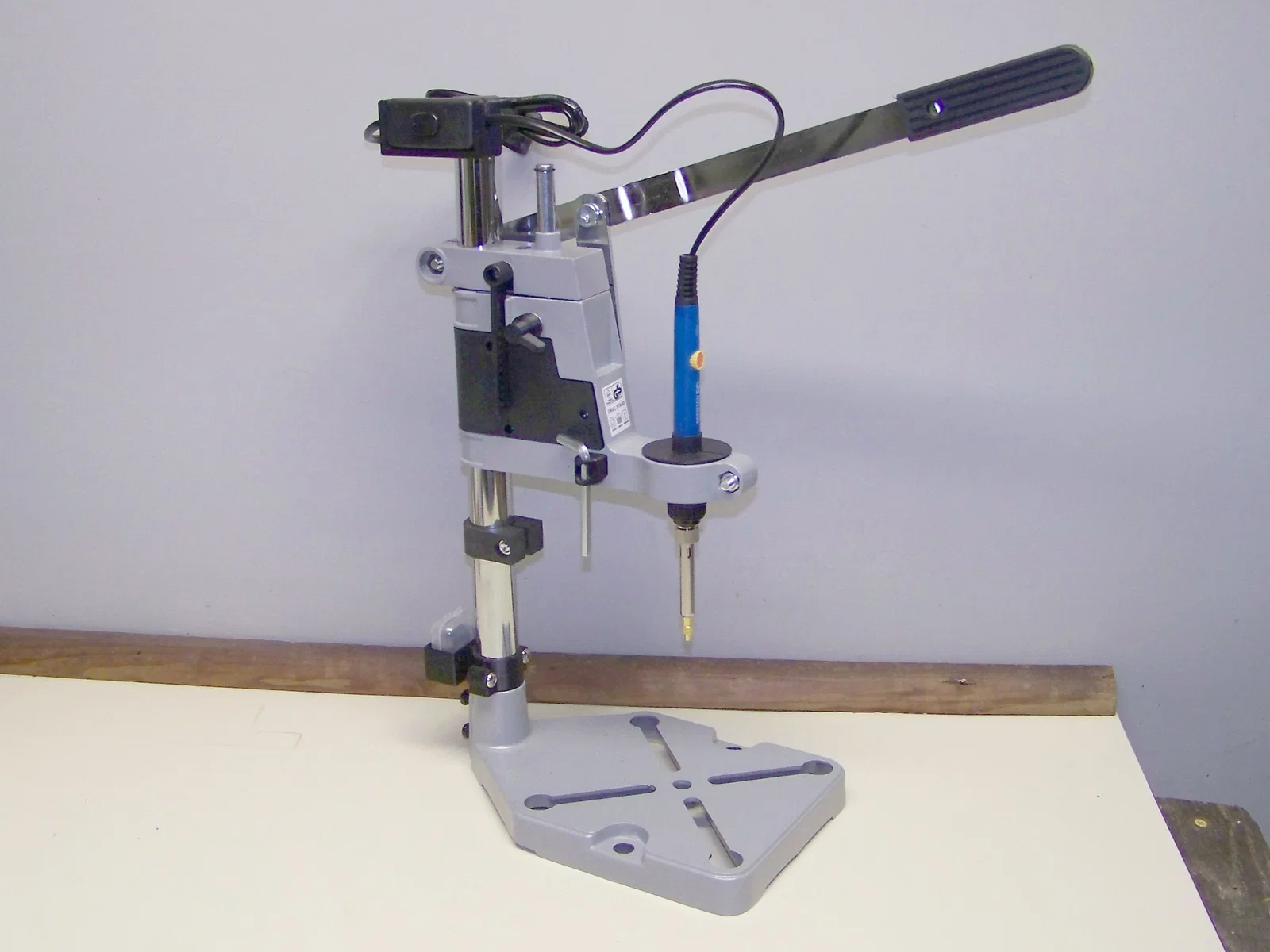

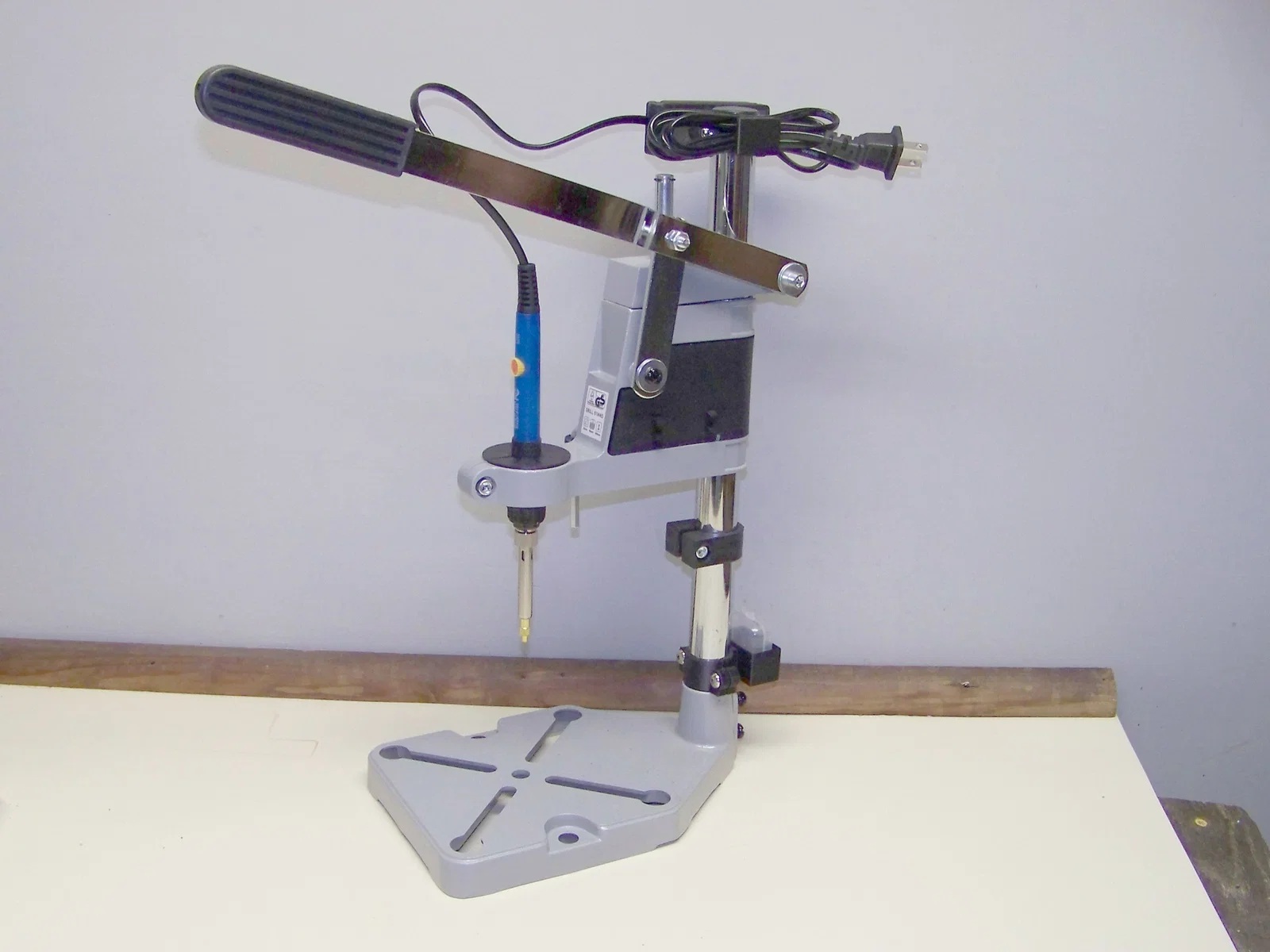

Bộ Press Ép Brass Thread Insert

Mình có thấy một cái press khác cũng dùng chung loại hand drill press này. Nhưng mình không tải hay chỉnh sửa bất kỳ file nào từ bản đã đăng đó. Tất cả file ở đây đều làm từ đầu, do mình tự thiết kế. Bản gốc mình đã xem: Adapter PRESS Soldering iron Drill by papa50 - Thingiverse

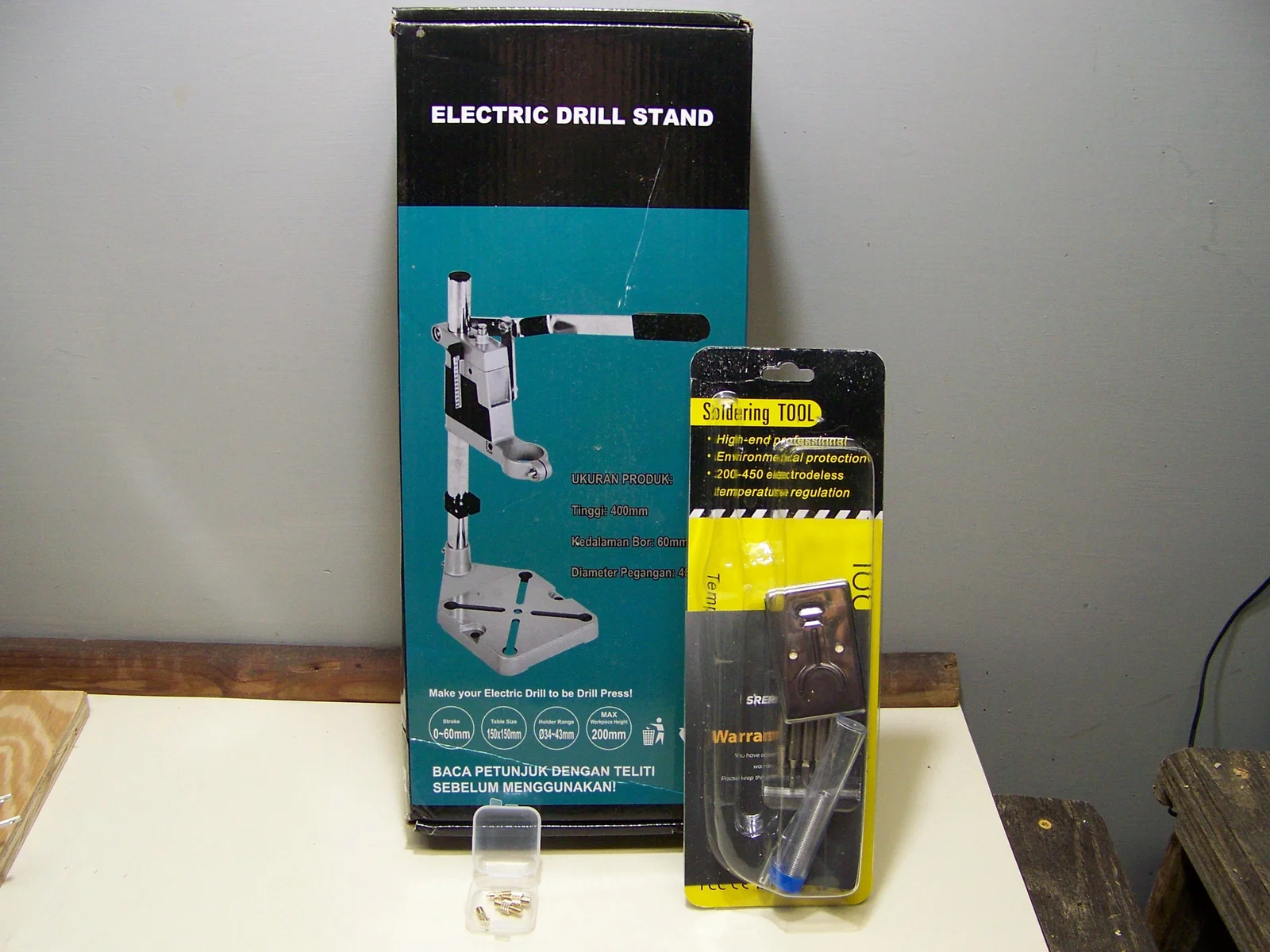

Mình bắt đầu với các món mua sẵn từ Amazon. Drill Press Stand AMGSH Drill Press Stand Bench Clamp Tool for Hand Drill Workstation | Adjustable Benchtop Single Hole Table Repair Tool with Aluminum Base Compatible, Portable, Rotating Fixed Frame Design - Amazon.com Soldering Pencil Amazon.com: 9-in-1 Soldering Kits, [Upgraded] 60W Adjustable Temperature Welding Tool with ON-Off Switch, 5pcs Soldering Iron Tips, Solder Wire, Y Type Soldering Iron Stand (Light Blue) : Tools & Home Improvement Soldering Iron Tips 6pcs Soldering Iron Tips Screw in Set, Soldering Iron Heat Set Insert Tips for Sizes M2, M2.5, M3, M4, M5 and M6 3D Printing Supplies Compatible with FX888D FX600 WLC100 SPG40 SP40NUS 939D - Amazon.com

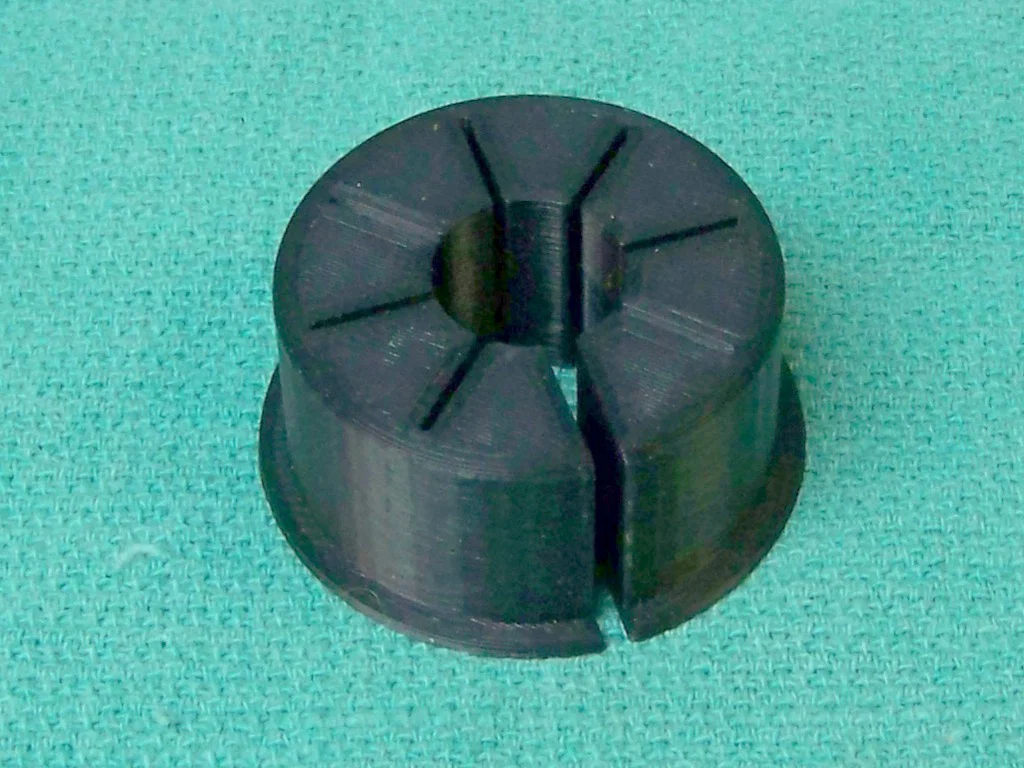

Về các món in 3D thì phần Bushing cho soldering iron là món duy nhất thật sự bắt buộc. Cái vành (rim) của bushing nằm ở mặt dưới của press. Nó có độ côn nhẹ để vừa với soldering iron.

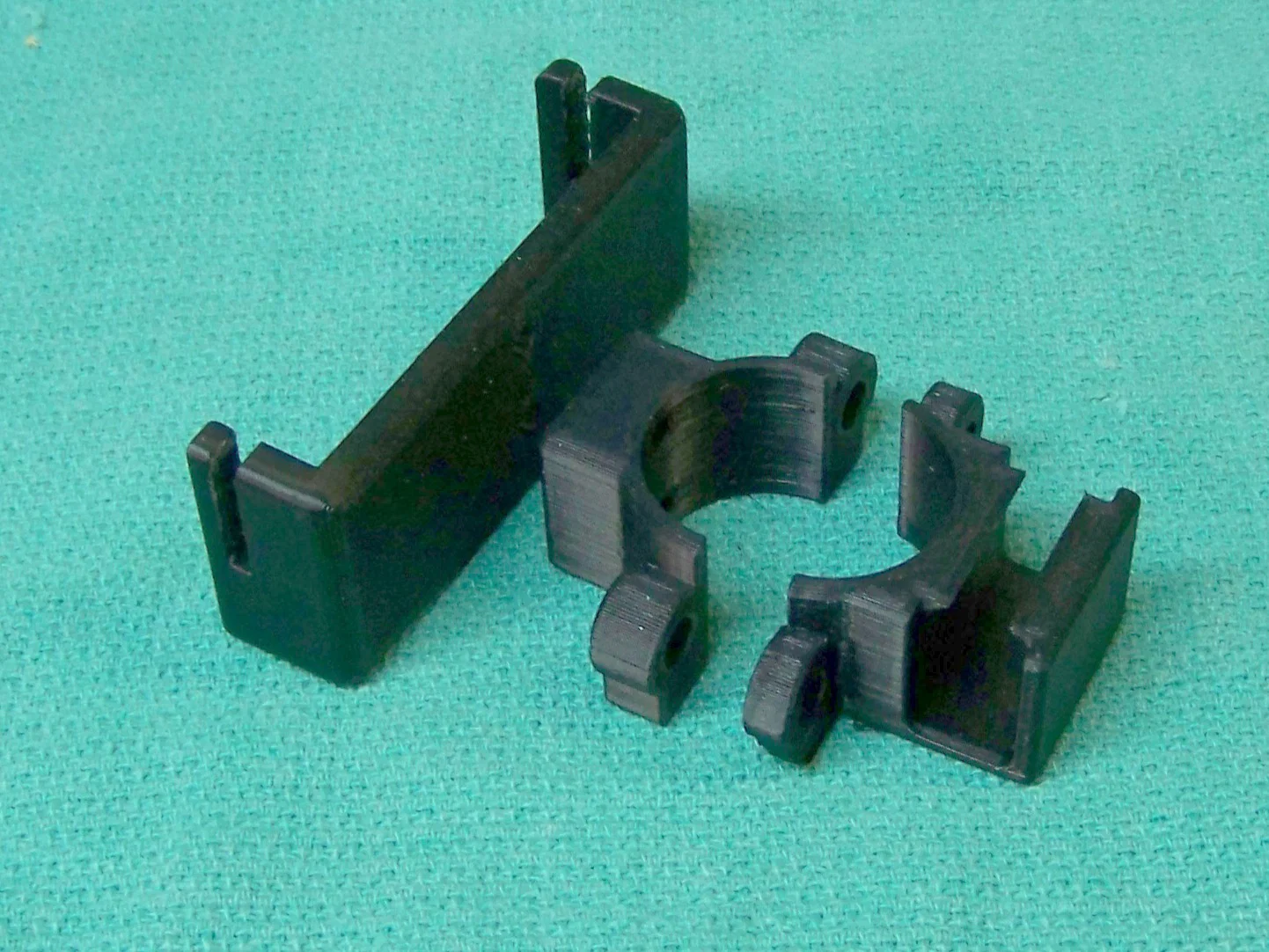

Bộ SW (switch) Holder gồm 3 phần. In phần holder với mặt có lỗ quay xuống và dùng support. Support bẻ ra rất dễ. In kiểu này sẽ cho các tab giữ dây chắc hơn. SW Inner bắt vào holder bằng 2 con ốc đầu dù (button head) 4mm. SW Cord Holder là tùy chọn. Nếu bạn không muốn cất/dây gọn dây điện thì dùng Pole Clamp Outer.

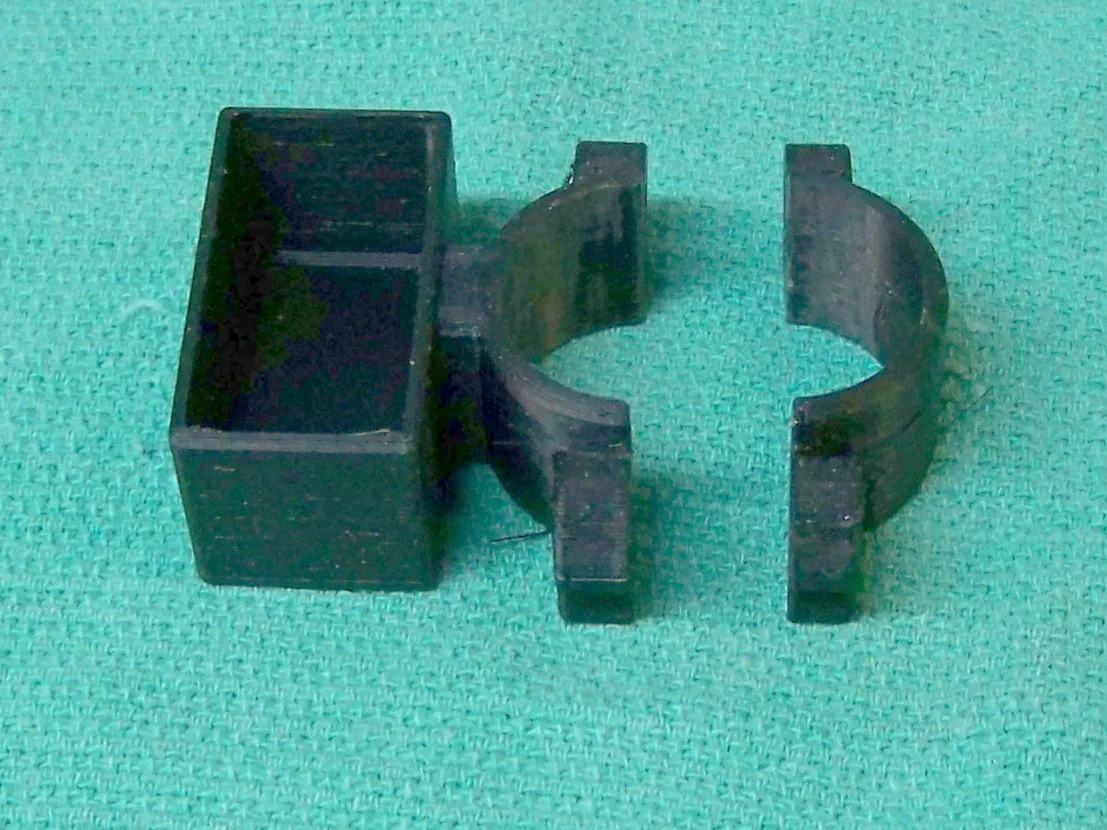

Tiếp theo là bộ giữ các đầu tip để ép insert, đó là Box. Nó in ra cả hai phần cùng lúc. Nếu phần kẹp (clamp) không bám bàn in tốt và bị bung ra (lúc test mình từng bị một lần), thì cứ để máy chạy xong phần box rồi dùng Pole Clamp Outer để in lại phần clamp. Các kẹp dùng 1 con ốc 5mm và 1 ê-cu.

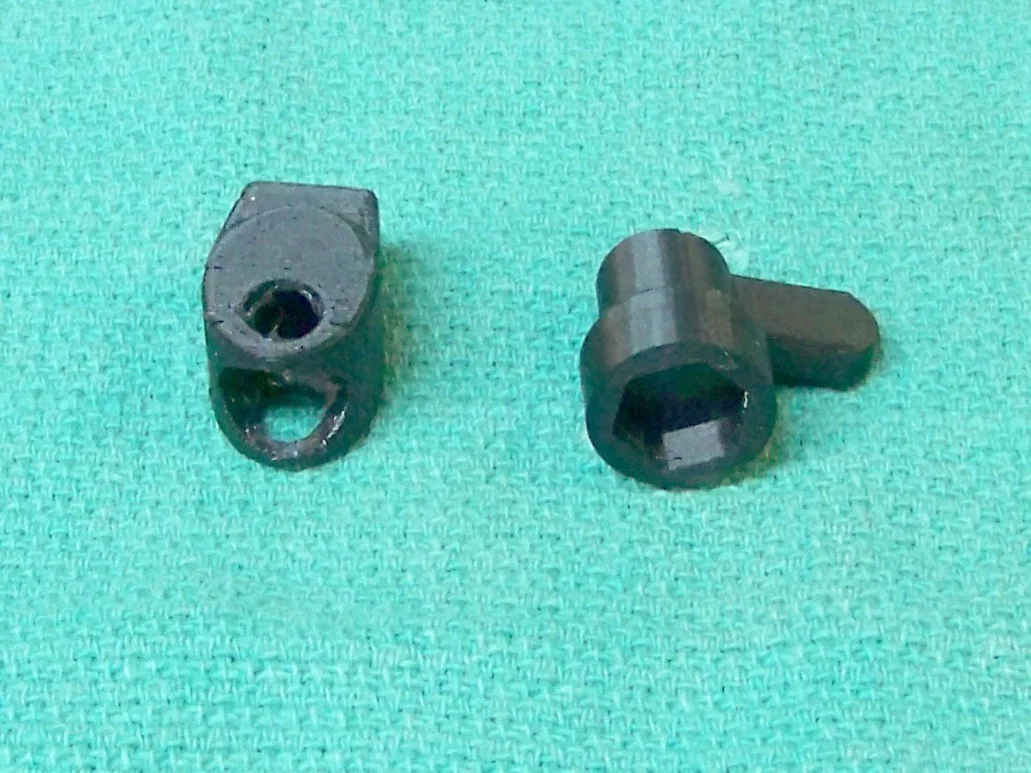

Phần nhìn giống cái chạc (clevis) là để giữ cây lục giác Allen đi kèm. Cây lục giác cứ hay rơi khỏi cái kẹp trên drill press ở phía bên phải. Mình dùng một con ốc 6mm ngắn để bắt nó qua bên trái.

Thay vì dùng cây lục giác để chỉnh travel lock, mình kiếm được một con ốc đầu lục giác 6mm và làm thêm phần Hex Lever để ép vào (press on) hoặc dán keo nếu cần. Nên dùng 100% infill cho chắc.

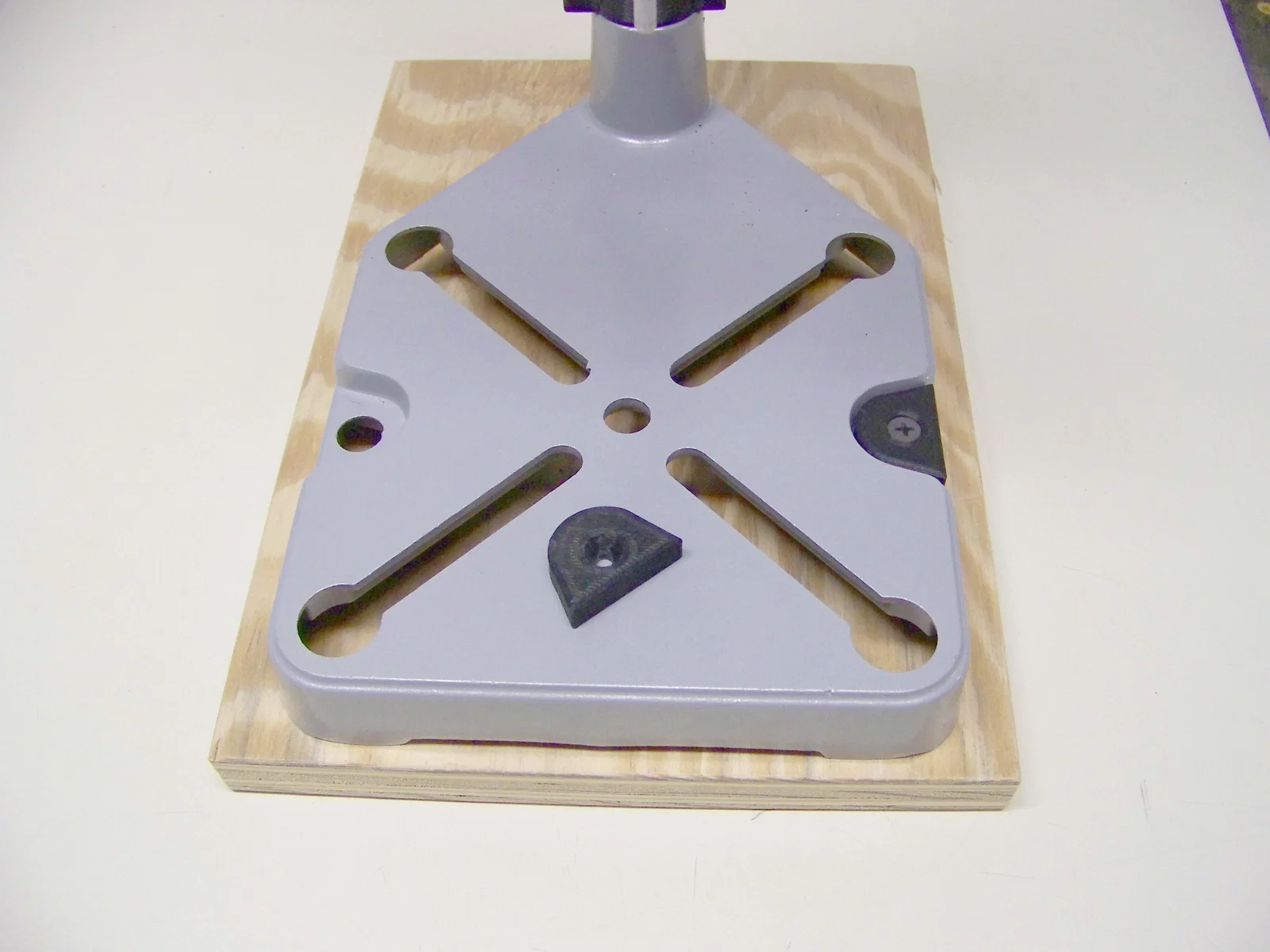

Phía sau đế của drill stand có hơi rung/rơ nhẹ. Mình kê một tấm ván plywood dày ¾" ở dưới và bắt giữ bằng 2 cái Plate Hold Down. Mình dùng 2 con vít thạch cao (drywall screw) dài 1 ¼". Trong hình không có 2 cái long-đền phẳng mỏng (_W_asher_s). Cái tay kéo (pull-down handle) có độ rơ ngang, mình dùng 2 cái long-đền này ở 2 vị trí khác nhau để làm nó cứng hơn.

Mình cũng thay lò xo hồi bằng một cái lò xo nhẹ hơn trong đống linh kiện sẵn có. Cảm giác khi ép insert vì vậy dễ kiểm soát và “đã tay” hơn.

Các part thiết kế bằng TinkerCad, in trên Ender 3 S1, PEI build plate, layer 0.2, infill 25%, 3 walls
