Trình tạo lót ly tùy biến (OpenSCAD) - Customizable Coaster Generator

Mẫu này là một cái lót ly (coaster) tùy biến rất đơn giản.

Trước khi nói tiếp, mình xin nói trước:

Mình mới làm quen với OpenSCAD, nên một số chỗ vẫn có thể tối ưu và mở rộng thêm.

Ưu điểm của Coaster - Maker:

Có một vòng gờ nhỏ quanh coaster, giúp hạn chế nước đọng/condensation chảy tràn ra ngoài coaster.

Tùy biến chữ (text) và font.

Tùy biến kích thước.

Tài liệu hướng dẫn khá rõ ràng.

Dễ thay đổi pattern infill / có thể tùy biến coaster theo kiểu rất riêng.

Cách tùy biến bất kỳ phần nào:

Tìm biến (variable) có tên giống với thứ bạn muốn thay đổi. Đổi nội dung text hoặc con số sang kích thước/nội dung bạn muốn.

Rất đơn giản!

Ví dụ:

Nếu mình muốn đổi chữ thành “Ethan”, mình sẽ đổi biến text1 ở bên phải màn hình, trong mục “Parameters”. Vậy thôi!

Fonts:

Bạn muốn đổi font hả? Dễ lắm! Vào menu help ở trên cùng màn hình, chọn Font List như hình 1. Sau đó tìm font bạn muốn. Lưu ý OpenSCAD không hiển thị preview font trong danh sách. Tiếp theo, bấm vào font bạn muốn và chọn copy to clipboard như hình 2. Cuối cùng, dán font vào biến font và xóa dấu ngoặc kép (quotation marks) bao quanh nó. (Như hình 4.) NHỚ RENDER COASTER SAU BƯỚC NÀY. Rất có thể chữ của bạn sẽ bị tràn ra ngoài coaster. Sửa cũng dễ: chỉnh biến size hoặc kích thước coaster!

Custom Infill:

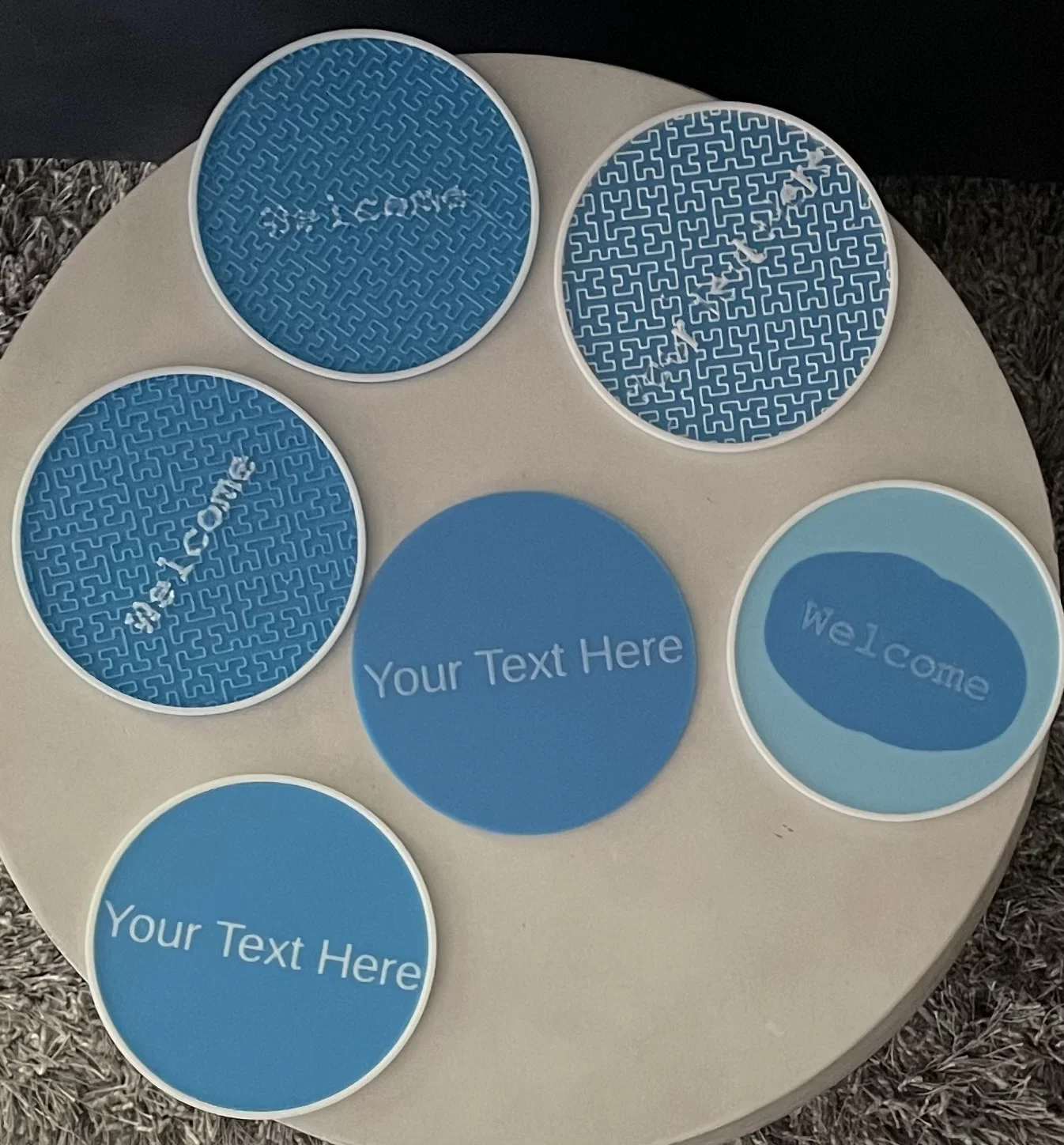

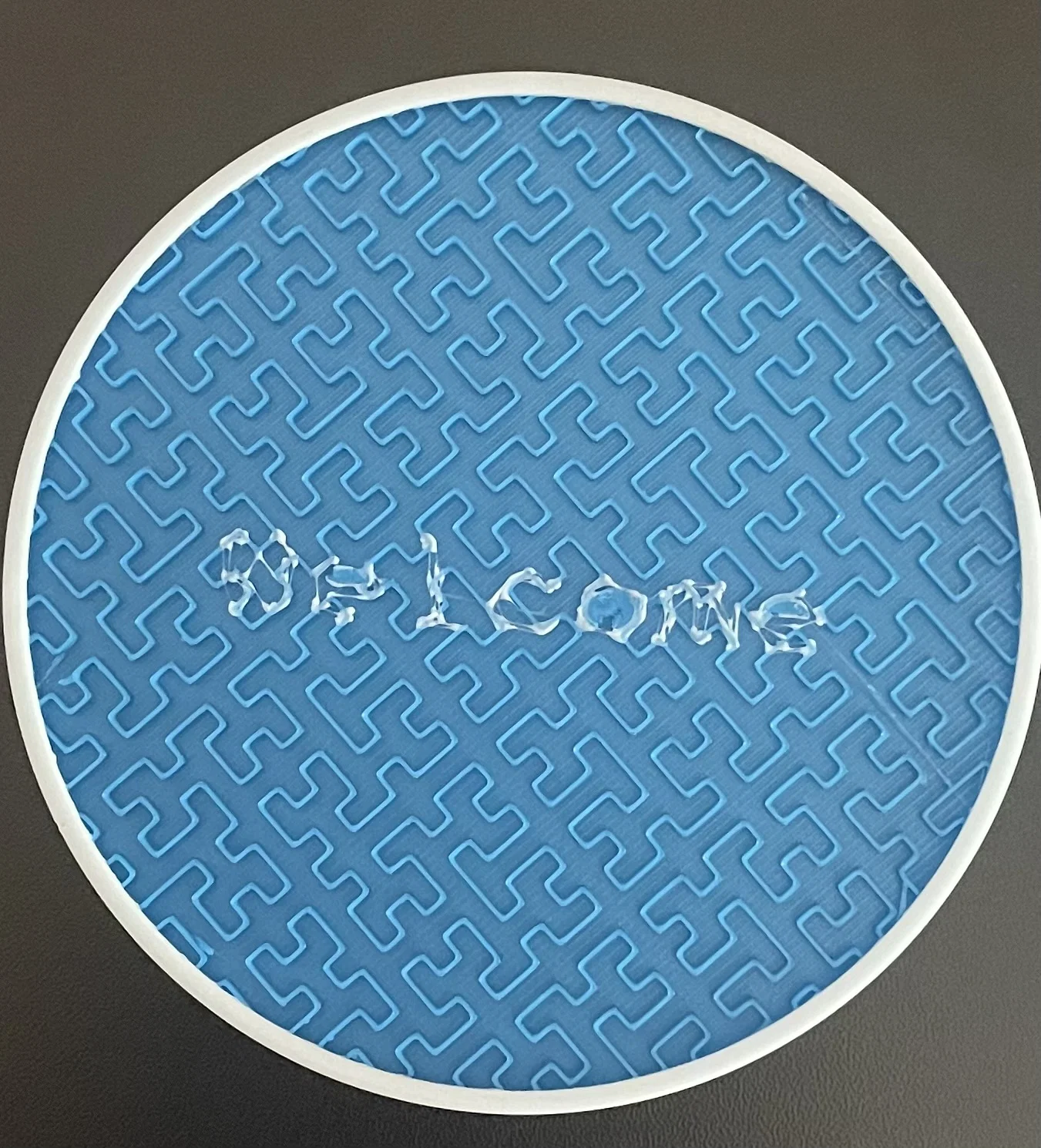

Bạn thấy mấy mẫu có infill “lộ” ra ngoài nhìn đã mắt không? Áp dụng cho mẫu này được luôn. Trong Bambu Slicer, chỉnh top shell layers về 0 như hình 3. Giờ bạn đổi infill sang bất kỳ kiểu nào bạn thích! Lưu ý: Mình khuyên màu chữ nên khác màu với phần gờ (rim) và màu nền (base). Như vậy sẽ dễ đọc hơn. Ngoài ra: Nếu chữ ra không đẹp, thử chỉnh bridge settings trước khi tải bản OpenSCAD thứ hai. Bản tải thứ hai đổi một giá trị để nâng chữ lên nhẹ, giúp dễ đọc hơn nhưng giảm độ “ổn định” khi đặt ly. Phần này không cần đổi nếu bạn in coaster dạng solid.

Tô màu cho Coaster:

Trước khi tô màu gì hết, hãy đặt base color của coaster trong menu chọn object bên trái màn hình (kế bên Process). Để tô màu, dùng tính năng “Paint Fill” trong công cụ paint của Bambu Slicer để tô phần chữ. Chỉ cần bấm lên chữ với màu bạn đã nạp trong AMS. Bạn sẽ phải tô từng chữ một. Để tô phần gờ (rim), mình gợi ý tô cả mặt trên của gờ và hai mặt bên (mặt trong và mặt ngoài). Vậy là xong!

Print Settings:

Mình in tất cả coaster với layer height 0.1 mm. Mình in PLA trên Bambu Lab P1S.

Final Thoughts:

Khi dùng các pattern infill “lộ” xuyên qua coaster, nhớ chọn màu nền (base) tương phản với chữ, và infill cũng nên tương phản với chữ. Nếu bạn rành OpenSCAD hơn mình (ai cũng được), cứ thoải mái remix mẫu này và tùy biến theo hướng có lợi nhất! Ví dụ: chữ 2 dòng, thêm hình ảnh.
