Khung kê tay gel ergonomic: chỉnh độ nghiêng & chiều cao bằng ốc M6

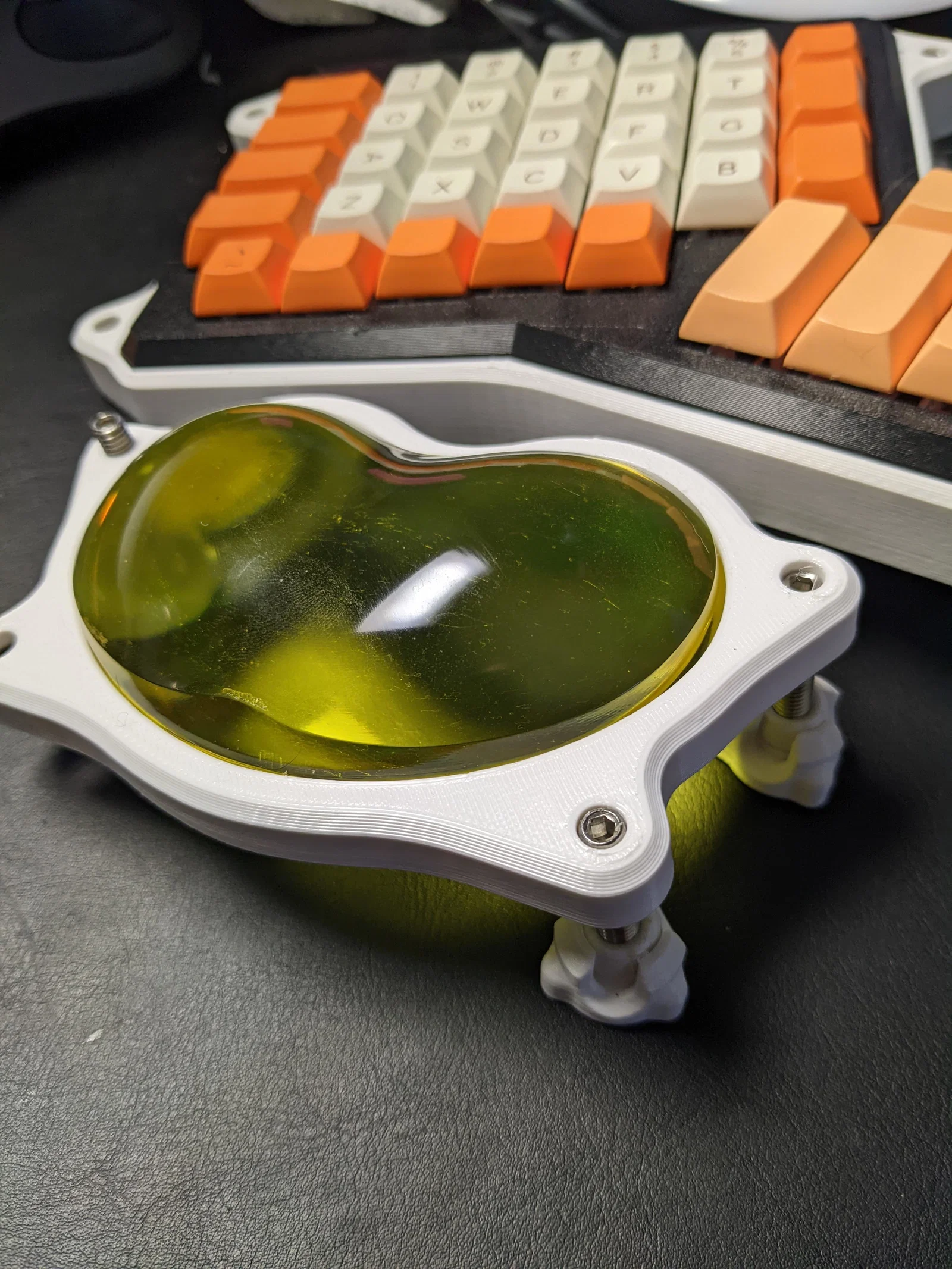

Miếng kê tay gel hình trái tim thường hay được dùng với các bàn phím ergonomic kiểu split vì dễ mua và giá cũng mềm. Bản in này ôm quanh miếng gel và cho phép chỉnh độ nghiêng (tilt) và chiều cao bằng ốc và đai ốc M6.

Mặt dưới của khung có một phần lõm để đặt đai ốc M6. Chỗ này cố ý làm khít, để đai ốc và ốc không bị rơi ra khi bạn cầm di chuyển. Nếu hơi chật so với đai ốc bạn đang có, bạn có thể dùng mỏ hàn để ép (sink) đai ốc vào nhựa.

Có phần overhang nên lúc in mình có dùng supports. Mình có kèm setting supports mình thích trong file gcode.

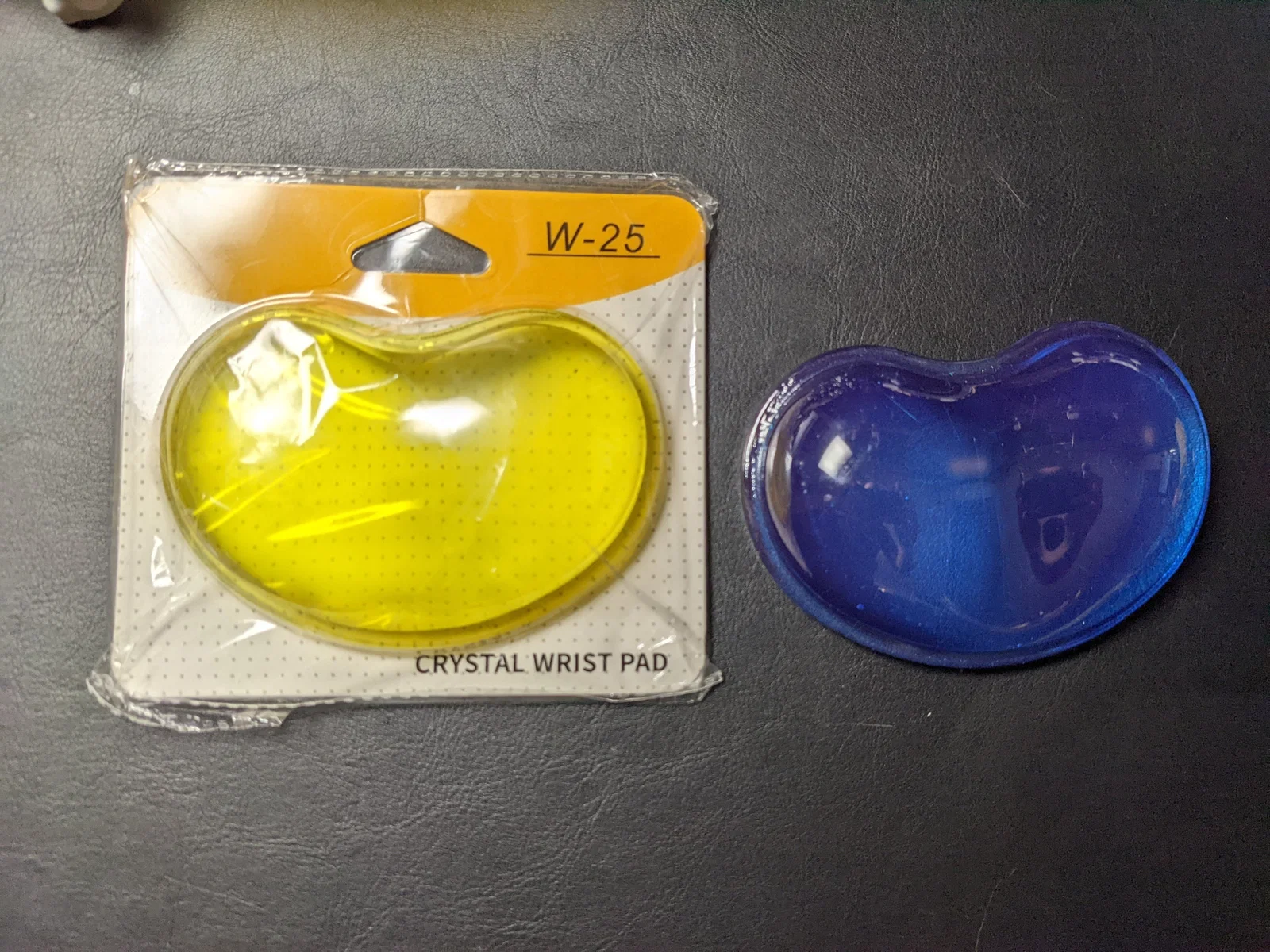

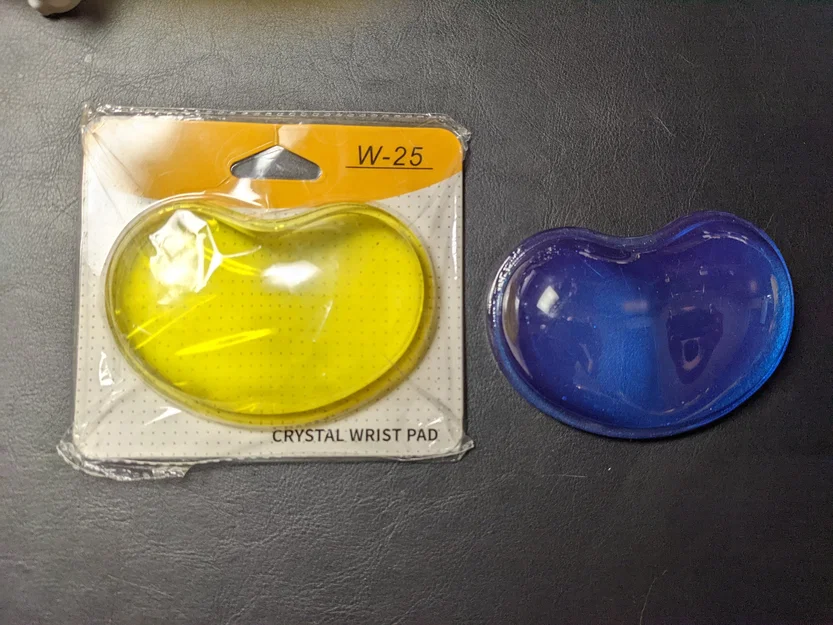

Mình đã thử với miếng kê tay rẻ từ aliexpress, và loại mắc hơn từ amazon. Theo mình thấy thì cả hai đúng là cùng một sản phẩm. Bao bì từ hai chỗ bán giống hệt nhau, trên gói có mã “W-25”. (Đôi khi còn được gọi là “Crystal Wrist Pads” hoặc “Kidney Wrist rests”).

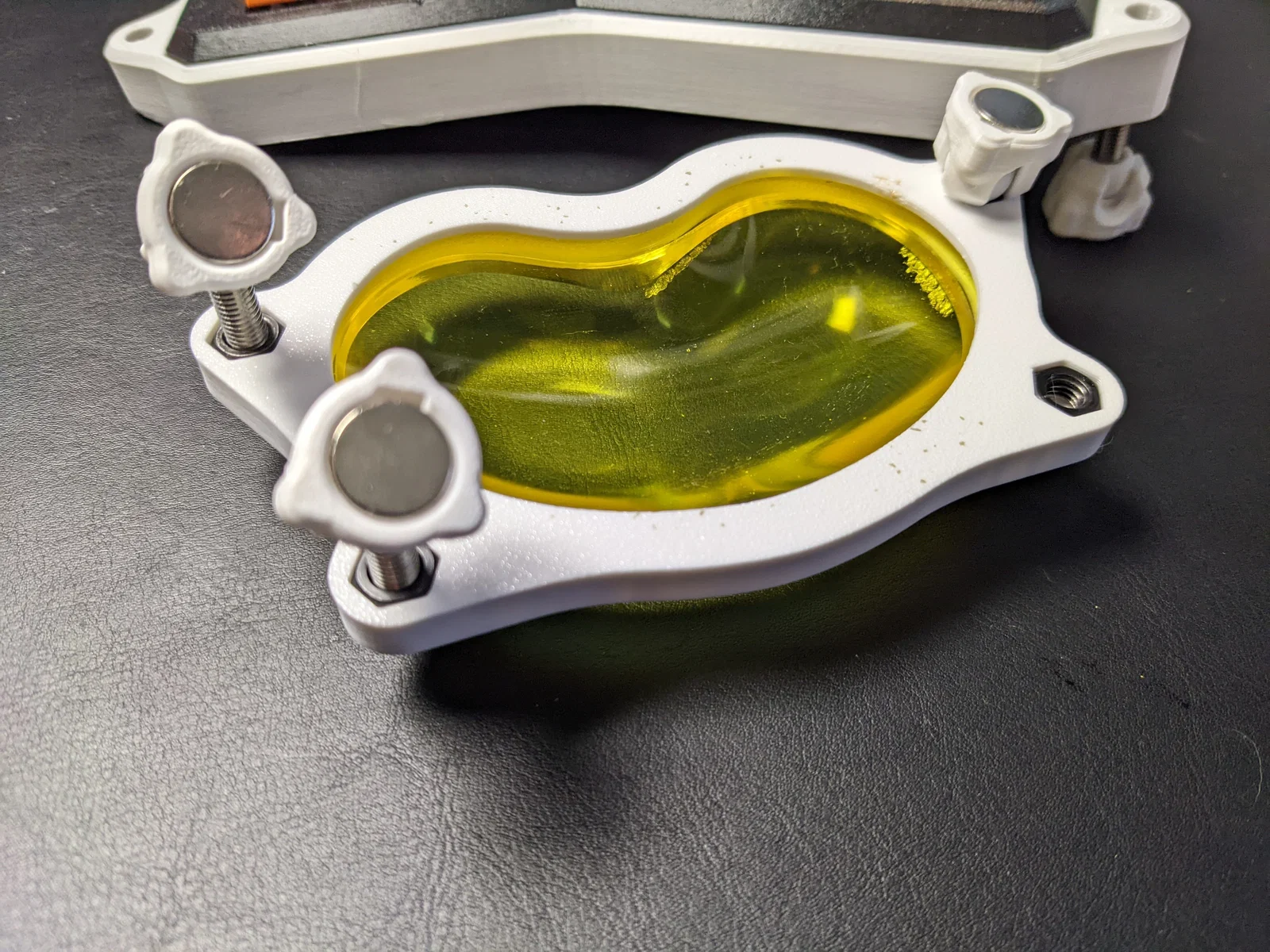

Mình dùng M6 grub screws vì mình gắn thêm chân nam châm để dính xuống mặt bàn. Thiết kế chân nam châm của mình ở đây: . Grub screws đôi khi cũng được gọi là “set point cup screws”. Đây là loại ốc cụ thể mình dùng. Mình mua các size 20mm, 25mm và 30mm.

Chỉ cần grub screws là ổn, hoặc dùng ốc M6 thường cũng được. (Ban đầu mình thử ốc M6 thường và có plasti-dipped phần đầu ốc để tăng độ bám, nhưng vẫn bị trượt — nên mới chuyển qua dùng chân nam châm).

Nếu bạn gặp vấn đề gì hoặc muốn xem thêm biến thể, cứ nhắn mình. (File Fusion của mình đã parameterized sẵn, nên về lý thuyết chỉnh cũng dễ).

Nhớ đăng hình bản in của bạn nha — mình rất vui khi thấy mọi người dùng thiết kế của mình. :)

UPDATE - Mình đã thêm file .f3d parameterized để bạn chỉnh cho các cỡ ốc khác. Nhớ đăng các bản remix nữa nha.

UPDATE 2: Có bạn khác giới thiệu cho mình bộ ốc in 3D rất xịn:

Mình chưa tự thử, nhưng Nếu bạn dùng ổn thì nhớ đăng một cái make giúp mình với.
