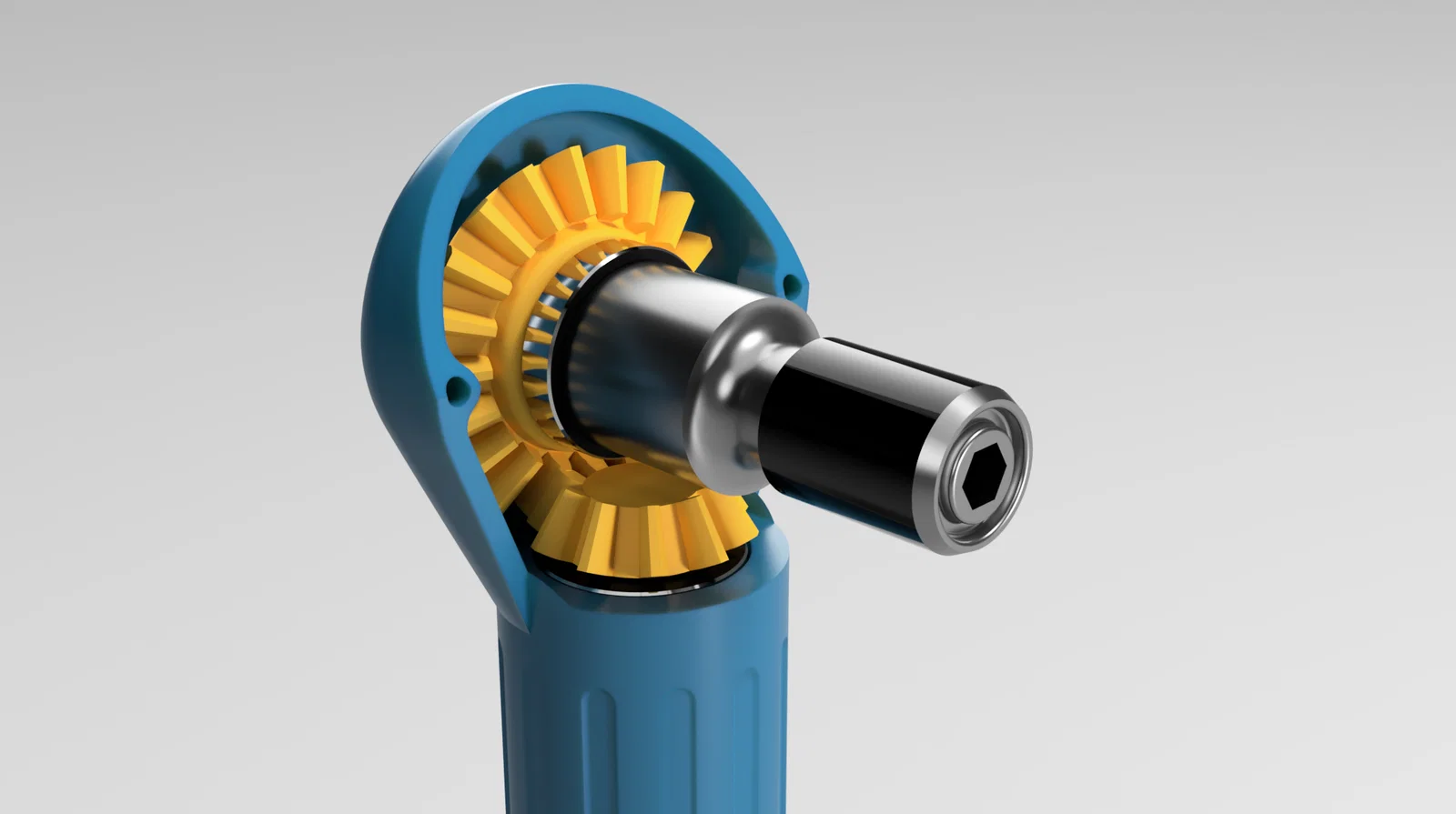

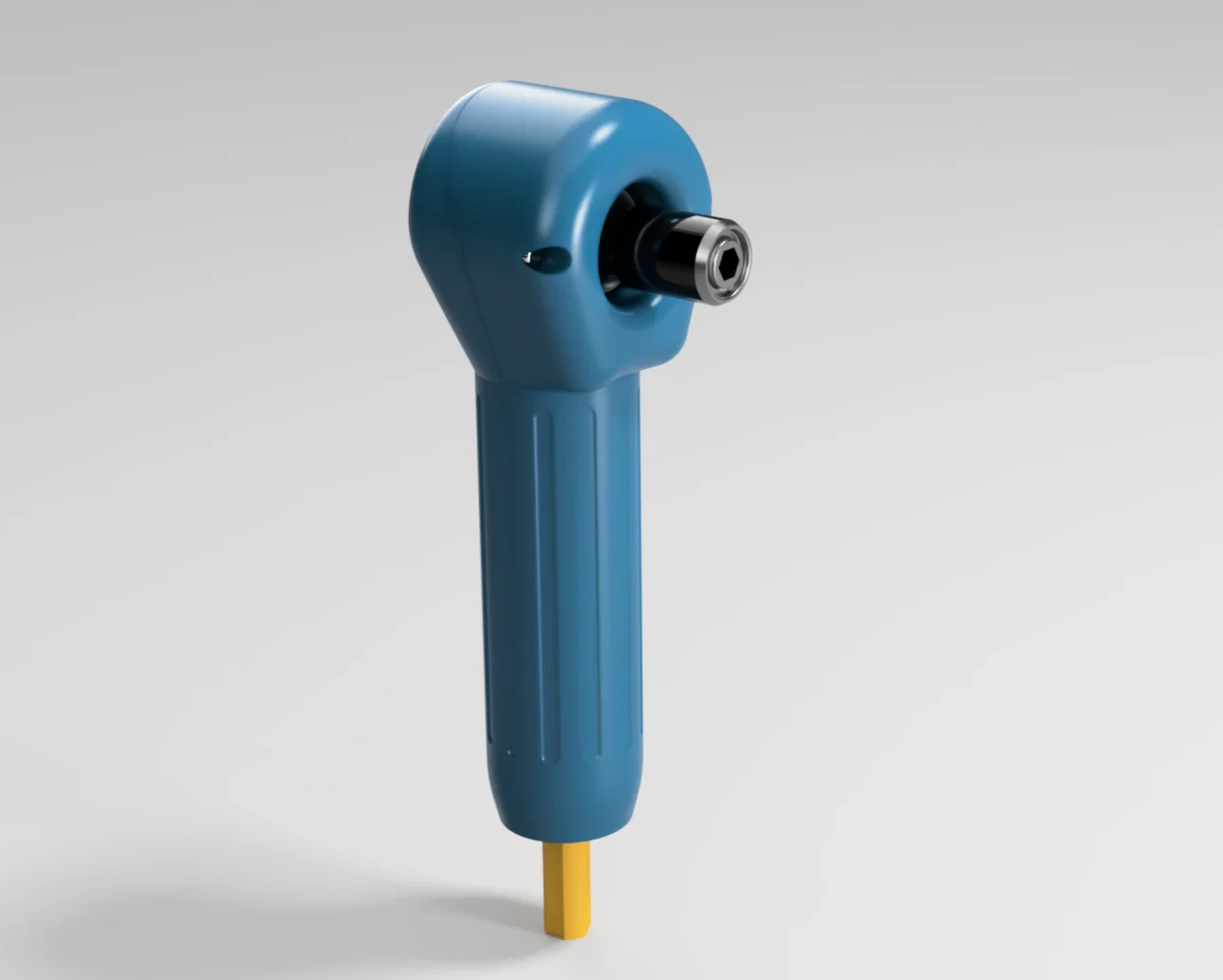

Đầu khoan góc 90° cho driver 1/4"; dùng đầu kẹp kim loại $4

Thiết kế để dùng với đầu cặp (chuck) 1/2 inch.

Khoan lỗ 1/2 inch trên cây gỗ 4 x 4.

Gif không có tua nhanh. Tốc độ khung hình của gif làm mũi khoan nhìn như quay chậm hơn thực tế.

Để in mẫu này bạn sẽ cần các món sau.

• 4 - Bạc đạn 17x26x5mm: https://a.co/d/f9FQgow (gói 10 cái)
• Adapter 1/2 inch Square Drive sang 1/4 Hex: https://a.co/d/aKsEgdF (gói 2 cái)
• 2 - ốc M2 x 20mm
• 2 - insert ren đồng M2 (brass thread inserts)

Vật liệu in:

• Thân (Body): PLA+
• Bánh răng (Gears): Nylon GF

Hướng dẫn lắp ráp chung.

Nhớ dũa/giũa phẳng các bề mặt cho mịn. Tập trung vào chỗ bạc đạn lăn/rà lên. Bạn có thể kẹp trục (shaft) vào máy khoan để dũa nhanh hơn. Ngoài ra, bạn cũng có thể làm tương tự với bánh răng nhỏ (pinion) nếu nối 2 cái chuck lại với nhau bằng một mũi/bit.

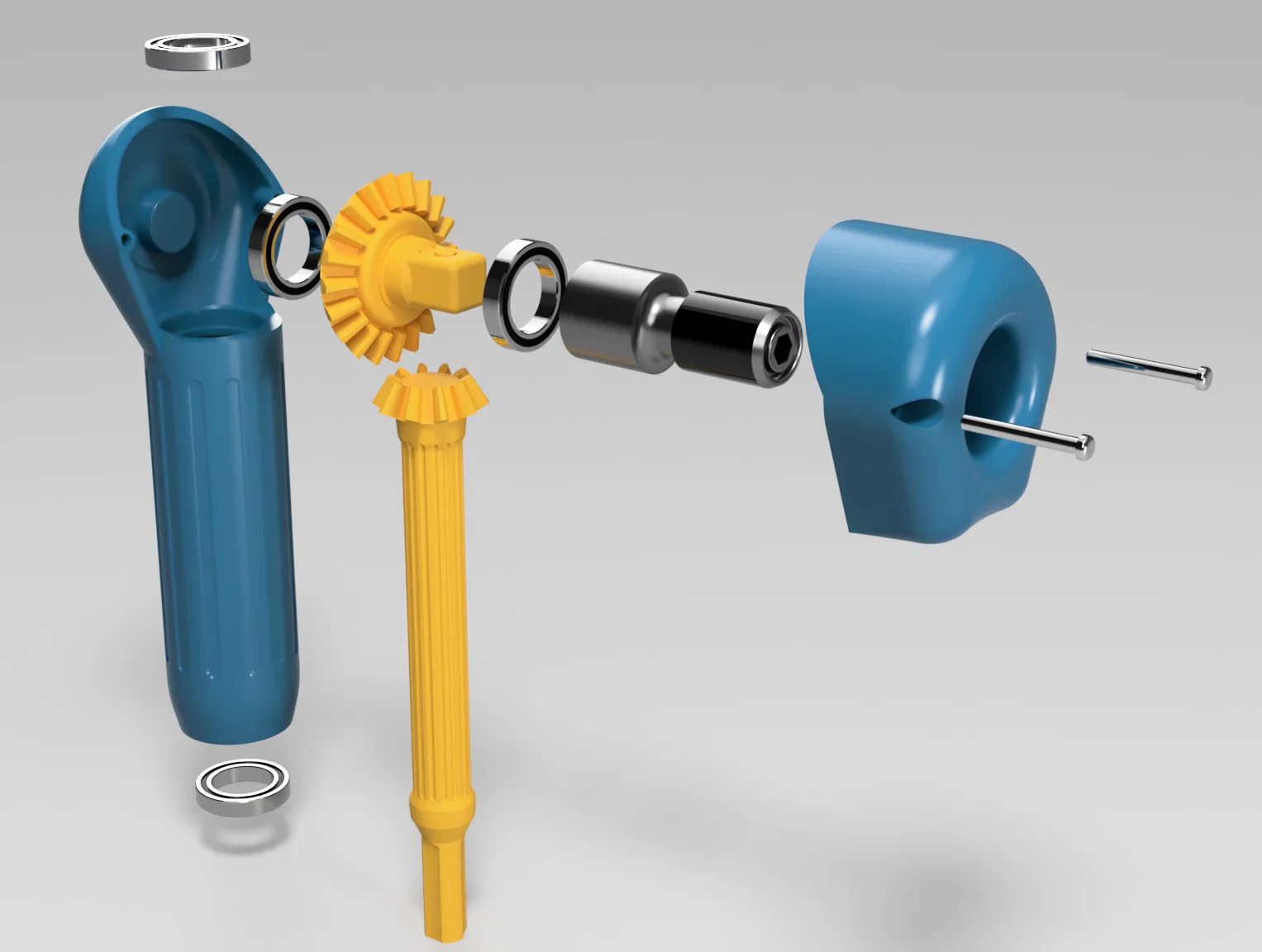

Dùng mỏ hàn đặt 2 insert ren đồng M2 vào 2 lỗ.

Dùng dùi (punch) và búa, đóng 2 bạc đạn vào phần trên và dưới của vỏ (case).

Với pinion: dùng dùi và búa đóng bạc đạn vào vị trí ngồi của 1/2 drive, nếu nó nhô lên khỏi mặt bánh răng thì đóng cho tới khi phẳng. Lắp thêm một bạc đạn thứ hai ở phía sau pinion. Đặt mặt bạc đạn sau của pinion úp xuống một bề mặt cứng rồi đóng pinion xuống để ép bạc đạn sau vào đúng chỗ.

Trục truyền (drive shaft) phải trượt dễ dàng từ phía trên xuống trong vỏ, xuyên qua 2 bạc đạn. Bạn có thể cần gõ nhẹ để trục ngồi đúng vị trí. Pinion nên gần như phẳng (flush) với bạc đạn.

Gắn adapter chuck 1/4 vào đầu 1/2 square drive.

Pinion sẽ trượt vào vị trí theo một góc hơi xéo một chút.

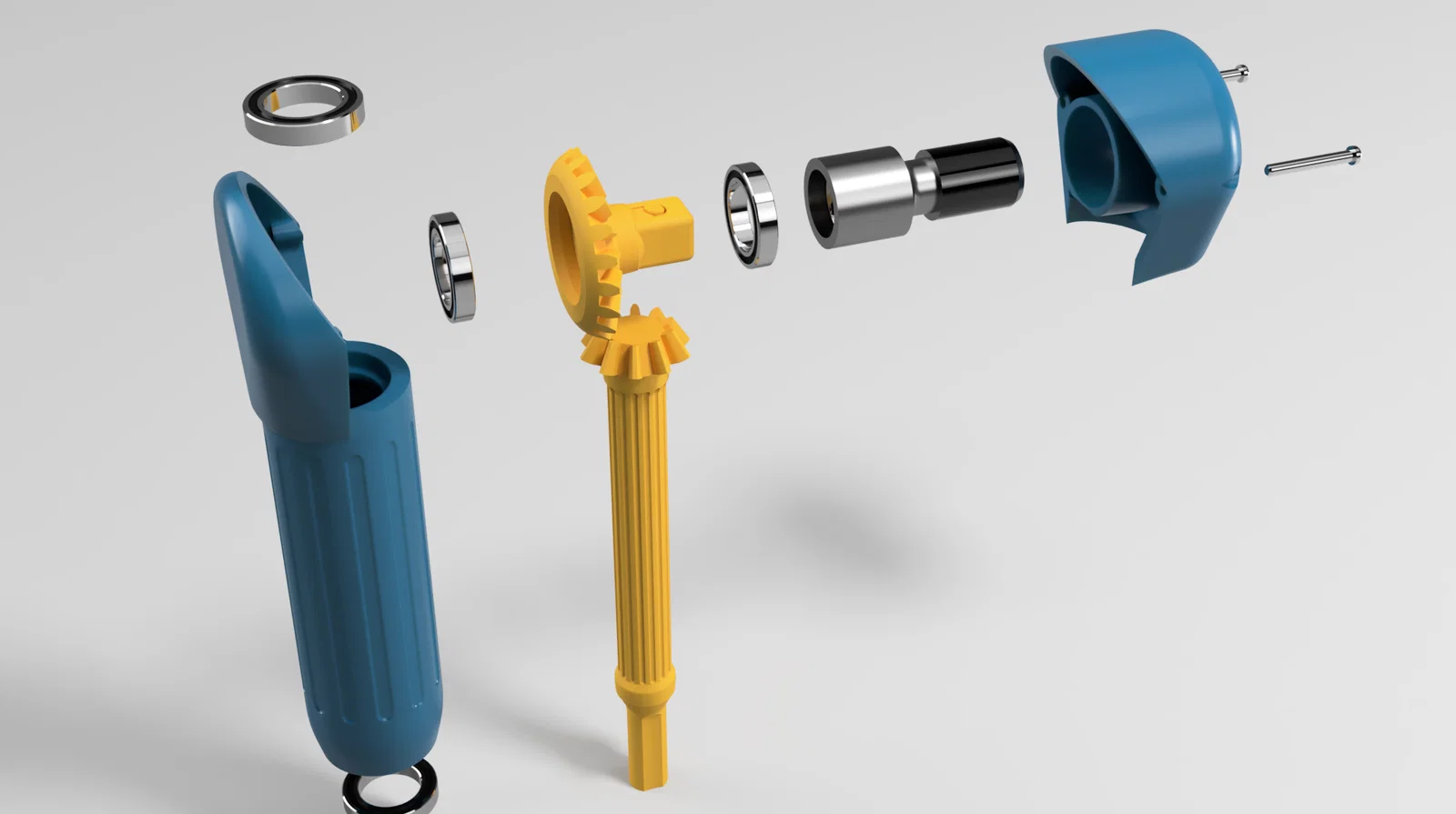

Nắp vỏ (case cover) ôm quanh chuck adapter và giữ bạc đạn ngoài của bánh răng pinion. Bắt nắp vỏ bằng 2 con ốc M2 x 20mm.

📝Lưu ý: Khi dùng món này thì chế độ Reverse và Forward sẽ bị đảo ngược.

🚧Giới hạn: Một giới hạn mình thấy tới giờ là phần quick attach trên square drive bị mòn. Nó có vẻ mòn đến mức không được như mình mong muốn. Mình khuyên là cứ để nguyên chuck adapter ở đó sau khi đã lắp. Mình sẽ thử thiết kế lại, nhưng hiện chưa nghĩ ra hướng nào. Mình vẫn muốn giữ kiểu tháo/lắp nhanh (quick detach) mà không cần thêm phần cứng (hardware) hay phải hy sinh độ bền/độ cứng.
