Tường Grimdark Future (ghép nam châm) – Grimdark Future walls

Mình không thích hệ tường của hãng wargaming nổi tiếng nhất, nên mình tự làm bộ của riêng mình để ghép lại dễ hơn bằng nam châm. Tất cả mẫu này nên in được không cần supports trên máy FDM, đặt các bề mặt phẳng úp xuống build plate.

Bạn sẽ cần nam châm tròn 5mm x 1mm để lắp ráp. Nhớ cực kỳ cẩn thận để hướng (orientation) của nam châm luôn nhất quán!

Để lắp tường có cửa hatch, bạn cần một đoạn que (kiểu như kẹp giấy/paper clip). Và nếu bản in FDM của bạn chỉnh chưa ngon như cái Ender 3 của mình, bạn sẽ cần thêm pin vise. Các bước mình lắp tường hatch như sau:

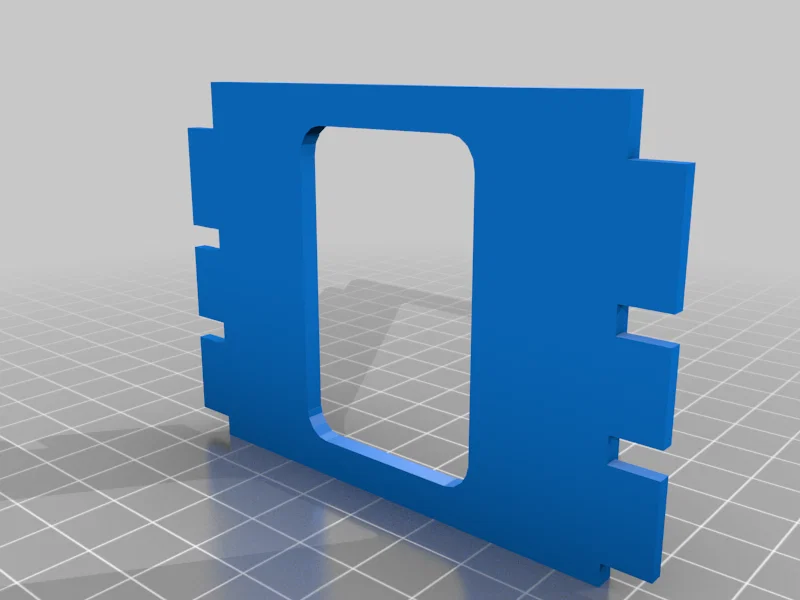

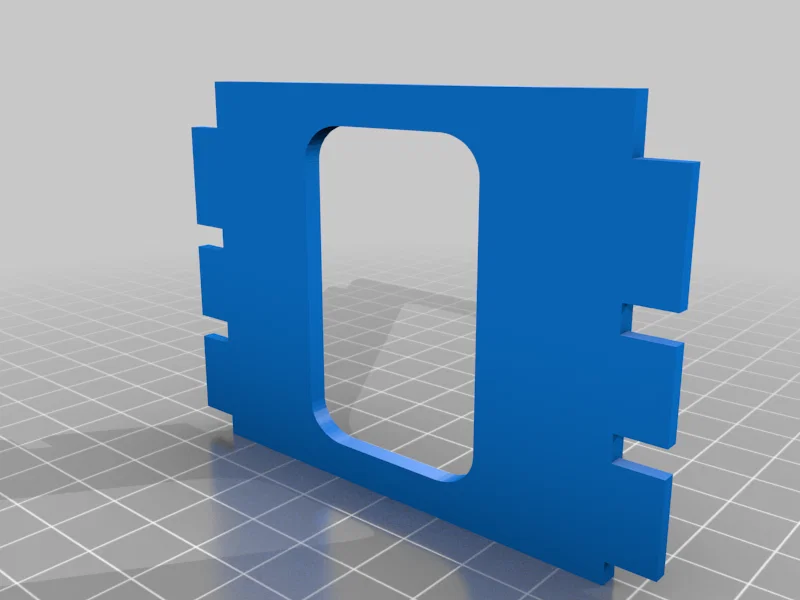

• In 4 file cửa & tường tương ứng, kèm theo phần bản lề (hinge) (hinge dùng chung cho cả 3 combo cửa)
• Gọt/bỏ phần “elephant's foot” bằng giấy nhám, dũa và/hoặc dao hobby

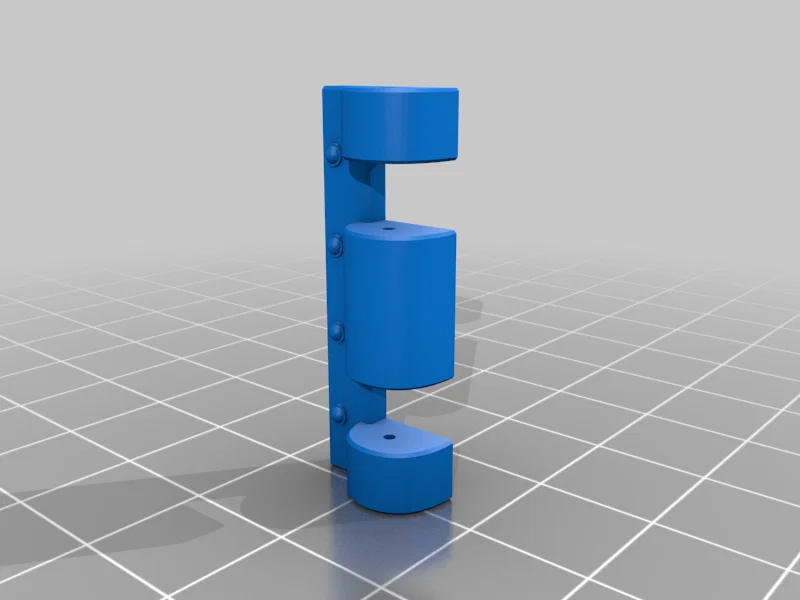

• Khoan/doa lại tất cả các phần của hinge bằng pin vise

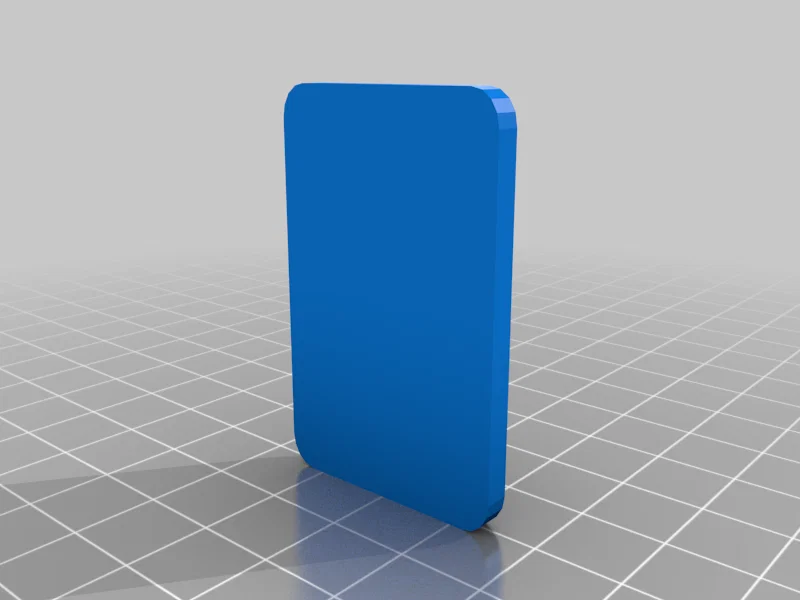

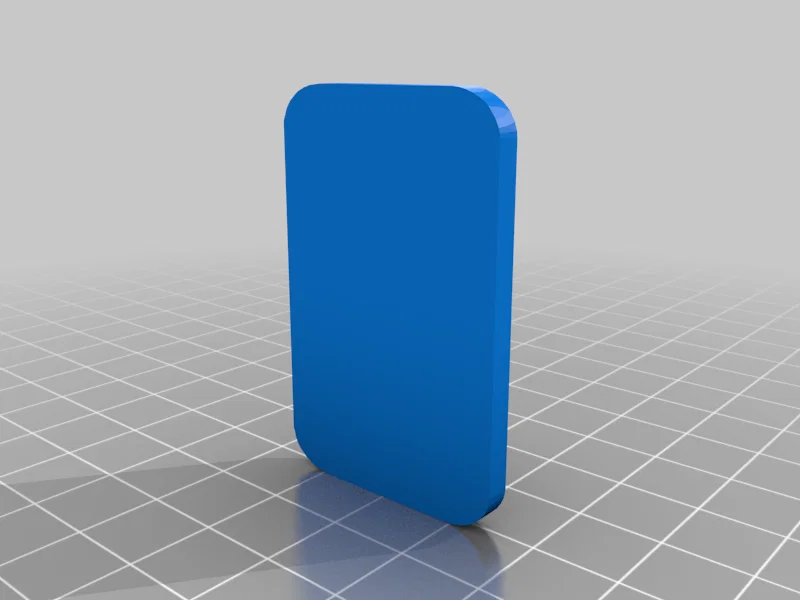

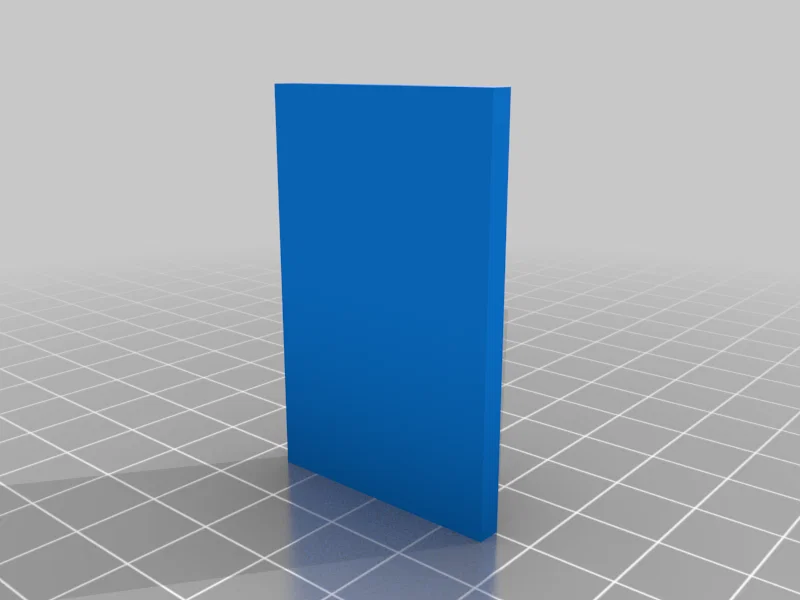

• Dán 2 nửa của cánh cửa lại với nhau, chú ý canh cho phần nhỏ nằm giữa càng chuẩn càng tốt
• Gắn các phần hinge lại với nhau bằng một đoạn paper clip
• Nhỏ một giọt keo 502 (super glue) ở ngay đỉnh và đáy của hinge để giữ paper clip không bị tuột ra

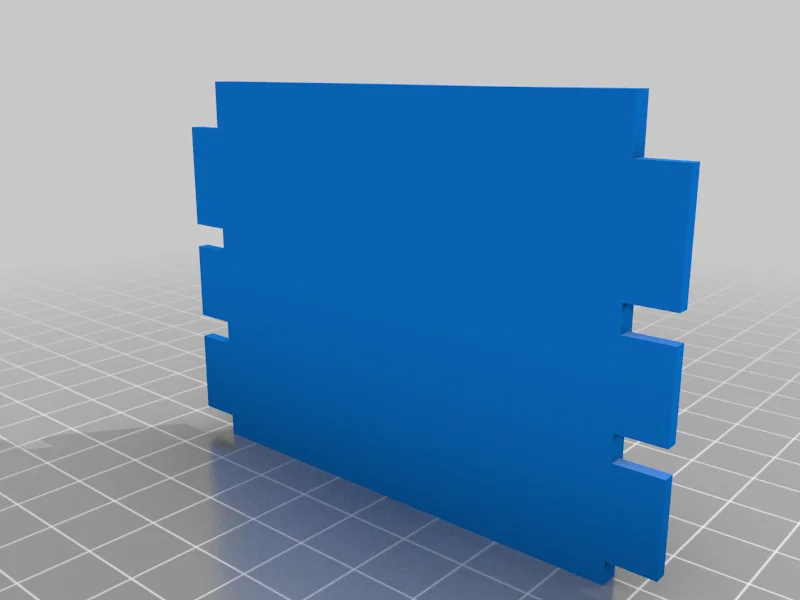

• Dán 2 phần của bức tường lại với nhau
• Bôi super glue ở phần đáy của hinge tại chỗ nó gắn vào tường
• Lắp cửa vào tường và giữ (hoặc kẹp) hinge vào tường trong lúc chờ super glue khô, để cửa ở vị trí đóng.

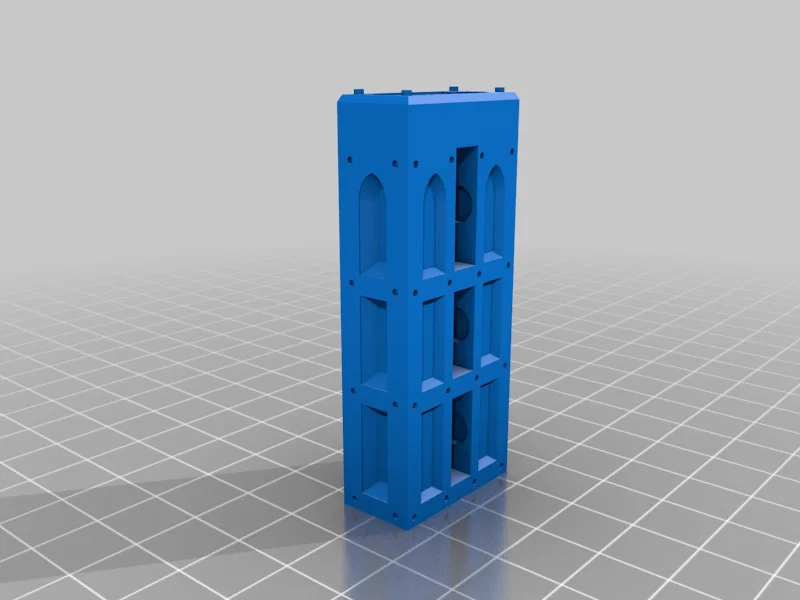

12 March 2023: Thêm 1 mẫu tường remix từ https://www.thingiverse.com/thing:4679940 (lúc đầu là 2, nhưng có 1 cái in ra không ổn.

13 March 2023: Thêm 1 mẫu tường remix từ https://www.thingiverse.com/thing:5142192

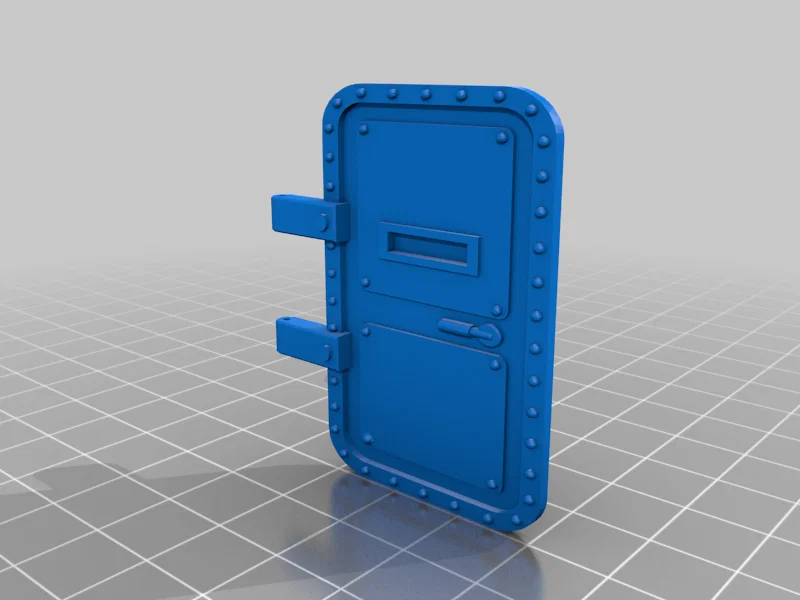

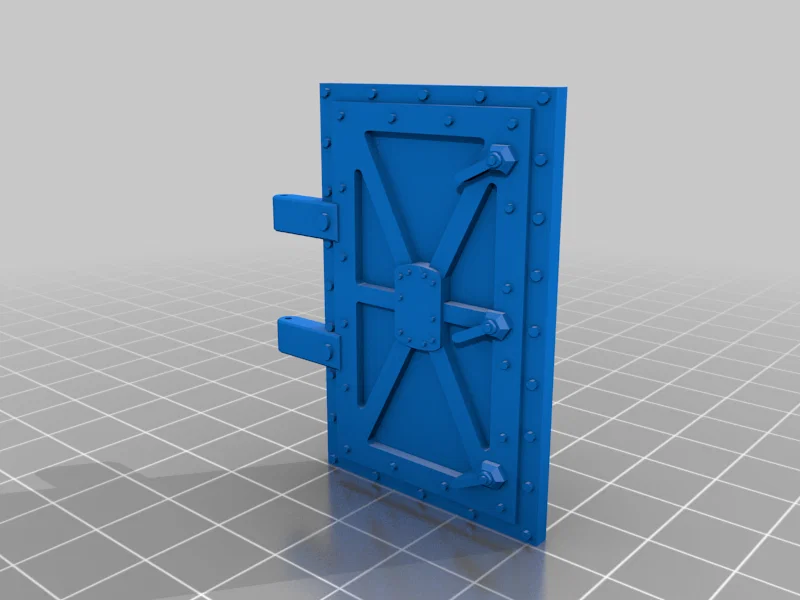

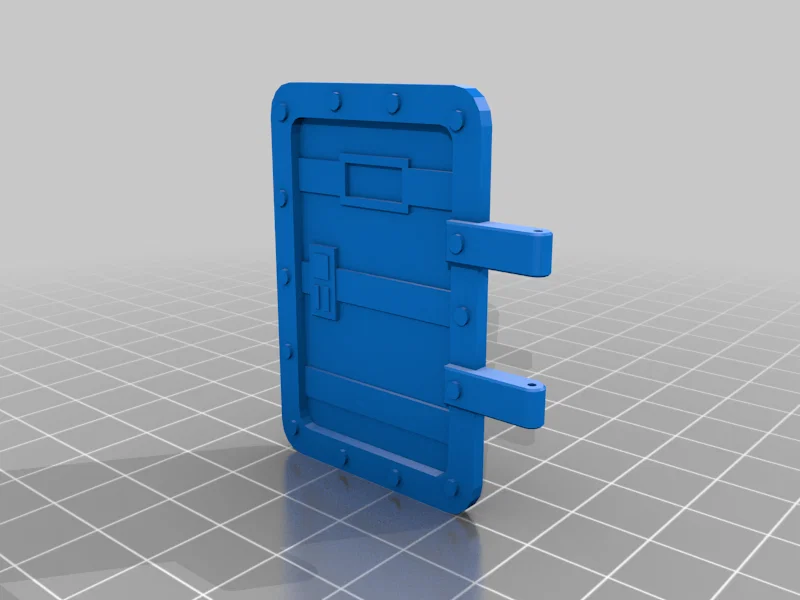

14 March 2023: Thêm cửa mới với hinge dày/khỏe hơn. Vẫn cần paper clip hoặc que tương tự đường kính khoảng 1mm. Các file cửa mới đều có chữ "door v2" trong tên. Mình in đa số cái này ở layer height .2mm trên FDM thấy ổn, nhưng vài chi tiết trên các file "Right door v2..." sẽ đẹp hơn rõ khi dùng layer height .16mm.

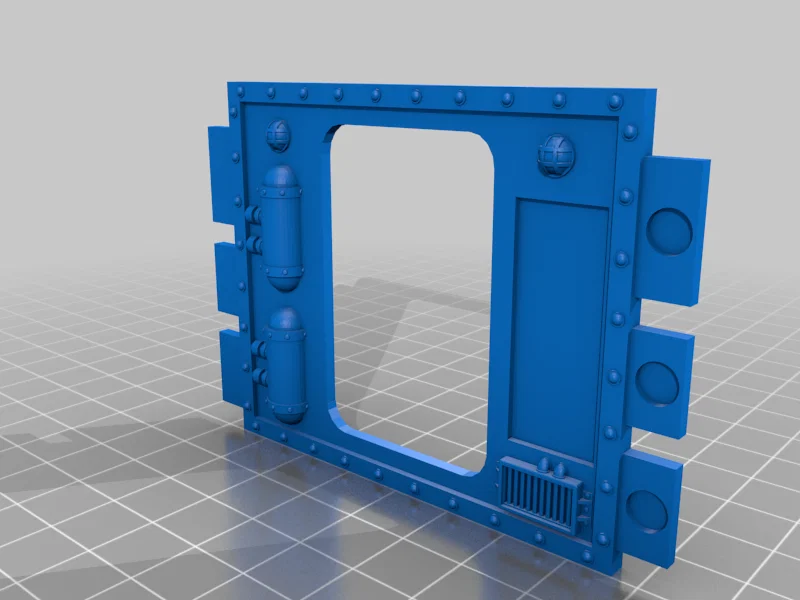

22 March 2023: Xóa các file cửa cũ, upload 3 combo cửa & tường khác nhau, tất cả đều dùng chung 1 hinge.

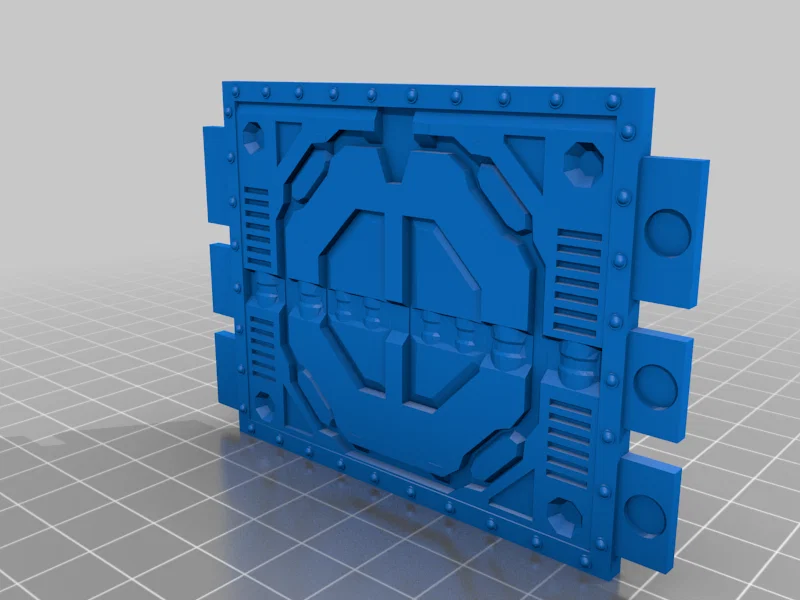

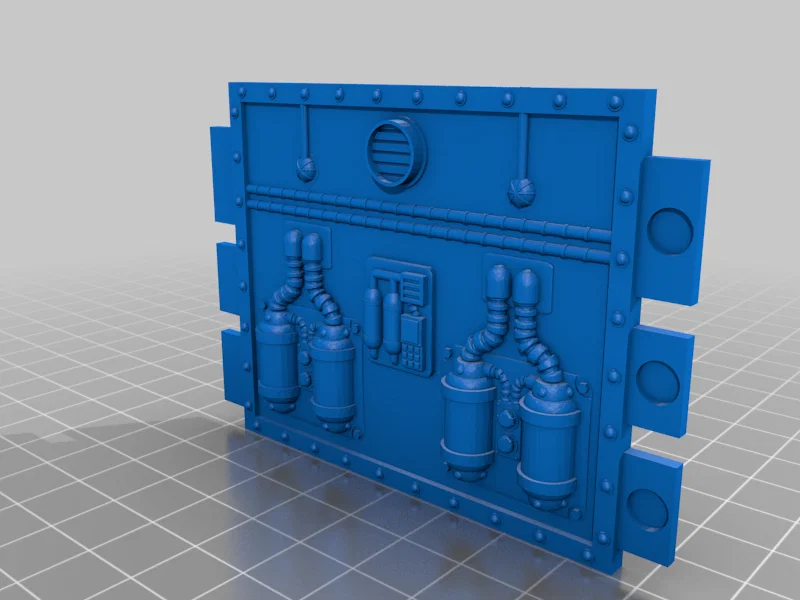

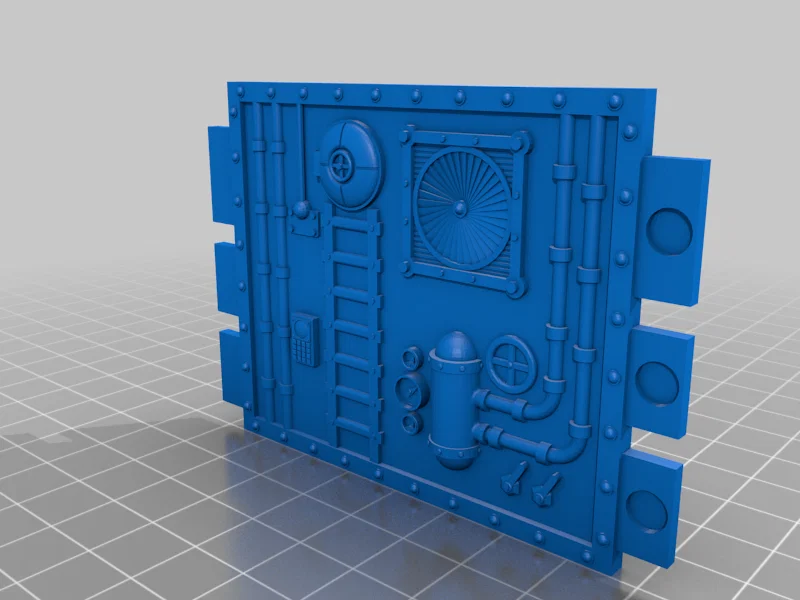

Tiếc là nửa bức tường thứ 7 mình làm ra lại dựa trên một file không cho phép remix, nên mình chỉ chia sẻ 6 thiết kế mặt tường.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3 Pro

Rafts:

No

Supports:

No

Resolution:

.2

Infill:

20%

Filament: Không quan trọng PLA

Màu đen là lý tưởng, nhưng không bắt buộc

Notes:

Khuyên in với brim, vì mấy góc tường này bị nhấc lên (lift) thì bực mình lắm.

Category: Games
