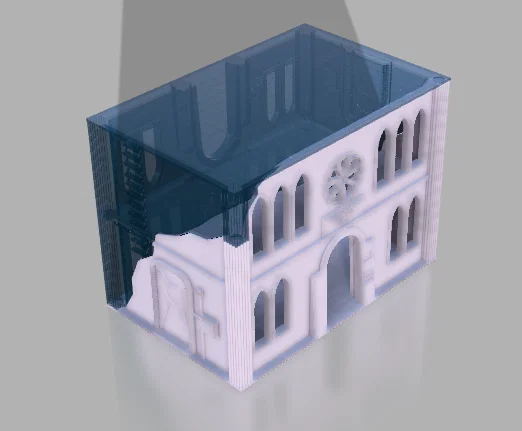

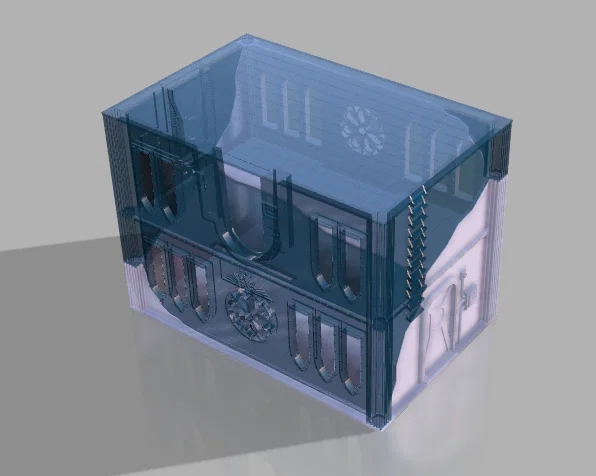

Terrain nhà đổ nát kiêm hộp vận chuyển mô hình cho wargame

Mình muốn một giải pháp chở mô hình mà đồng thời cũng là terrain để tận dụng tối đa không gian khi mang quân đi đánh. Trước đây mình từng thử dùng các VMT shipping containers, nhưng thật ra cũng chỉ cần một số lượng vừa phải thôi; còn terrain Tidy Town thì lưu trữ khá ổn nhưng lên bàn thì bạn sẽ không muốn có quá nhiều tòa nhà đặc kín, nên mình thiết kế bộ này.

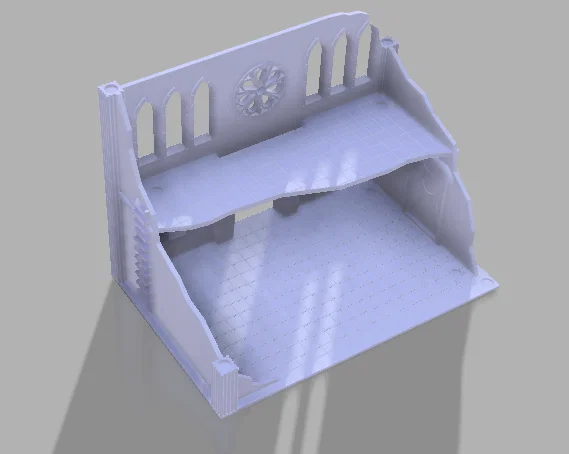

Những thứ bạn cần sẽ tùy vào việc bạn muốn tách phần nóc đống đổ nát khỏi phần đế hay quyết định dán keo cố định lại.

Cho cả hai trường hợp, bạn sẽ cần:

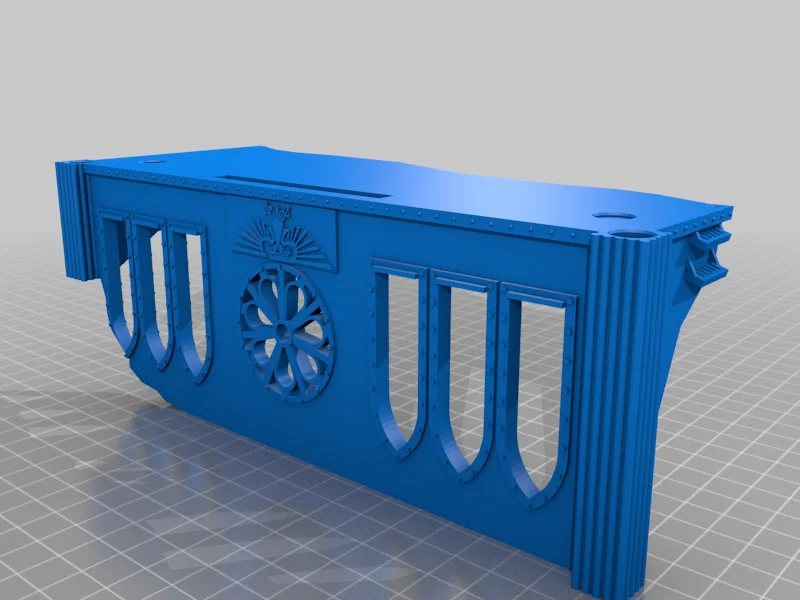

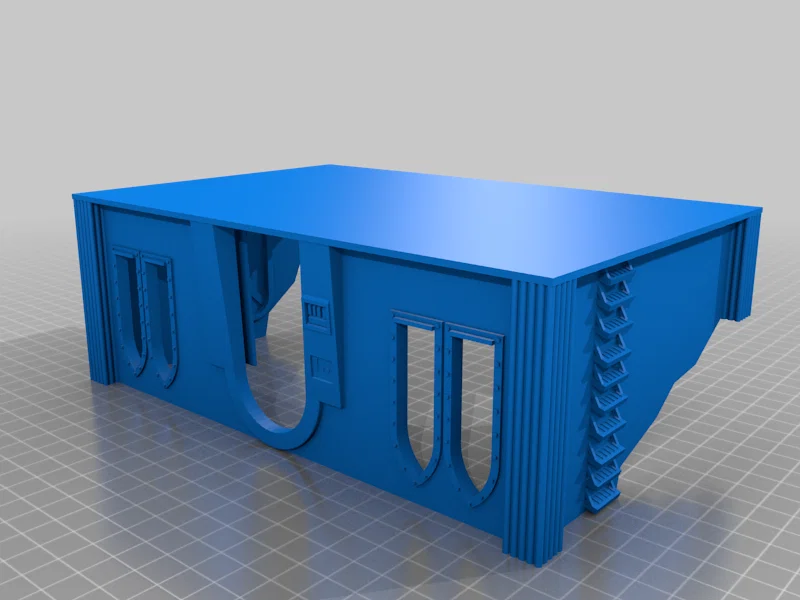

• In 4 file (thật ra nên in đủ cả 4; các file “upside down” và “upside up” không chỉ là bản mirror của nhau đâu mà có vài khác biệt ở vị trí lỗ gắn nam châm)

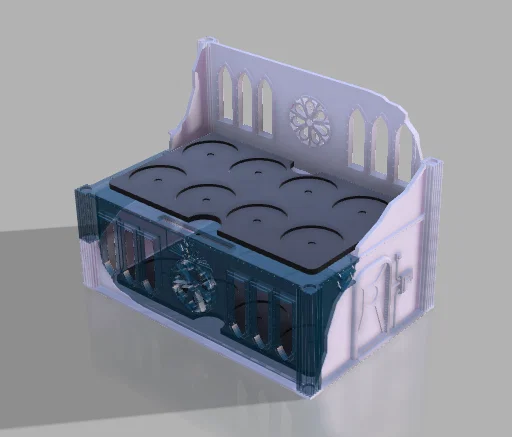

• Khay để mô hình có gắn nam châm (magnetic model trays) như loại mình thiết kế ở đây: https://www.thingiverse.com/thing:5345309
• 2 viên nam châm tròn 8mm x 1mm
• Hoặc 14 viên nam châm tròn 8mm x 2mm, hoặc thêm 28 viên nam châm tròn 8mm x 1mm (rồi bạn sẽ dán chồng 2 viên lại với nhau)
• Keo siêu dính (super glue)

Nếu bạn muốn có thể tách phần nóc khỏi phần đế của đống đổ nát thì bạn sẽ cần:

• 8 viên nam châm tròn 2mm x 2mm
• 8 viên nam châm tròn 8mm x 2mm hoặc 16 viên nam châm tròn 8mm x 1mm (rồi bạn sẽ dán chồng lại)

Khi lắp ráp, nhớ cực kỳ cẩn thận với chiều cực (polarity) của nam châm!

Để thiết kế bộ này, mình dùng greebles từ:

• https://www.thingiverse.com/thing:4083703 - Windows
• https://www.thingiverse.com/thing:2984828 - Doors
• https://www.thingiverse.com/thing:2609098 - Control panels, eagle icon
• https://www.thingiverse.com/thing:4636536 - Ladder

Ý tưởng nâng cấp trong tương lai:

• Làm cửa đúng kích thước để trượt vào khe cửa trước mà mình chừa sẵn
• Các đống gạch vụn có nam châm nhỏ để che các viên nam châm trên terrain trong lúc chơi, tránh việc mô hình bị hút hoặc bị đẩy bởi các nam châm chức năng trong terrain
• Các lựa chọn greeble khác và pattern tường vỡ khác để mỗi cụm đổ nát trông “độc” hơn, không cái nào giống cái nào
• Greeble tạo chỗ cho nam châm lớn hơn loại tròn 2mm để giữ phần trên và phần dưới dính với nhau chắc hơn
• Thêm các tùy chọn insert
• Hộp tạo từ terrain không phải kiểu tòa nhà (ví dụ: walkway có cách nào đó hít nam châm lại thành hộp)

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

Yes

Resolution:

0.2

Infill:

20%

Filament: ArianePlast PLA

Black

Notes:

Mình in bản của mình với 2 walls, 2 bottom layers và 2 top layers. Mình bật supports ở mọi nơi trong Prusa Slicer.

Nhớ in sao cho phần sàn (floor) nằm trên build plate, và canh xoay (rotation) để không bị cấn vào các kẹp giữ build plate. Mấy món này chiếm gần như hết bề ngang build plate trên Ender 3.
