Bộ tẩy cặn / tester bơm Bestway Lay‑Z‑Spa

Tác giả MaximilianHe_3957894

Lượt tải
220
Lượt thích
12
Lượt coi
1.299

File 2 7,4 MB

  • Main_descaler_1776916632.stlSTL · 7,4 MB
  • Cover_1776916634.stlSTL · 4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#329423
Danh mục
DIY
Ngày đăng

Mô tả

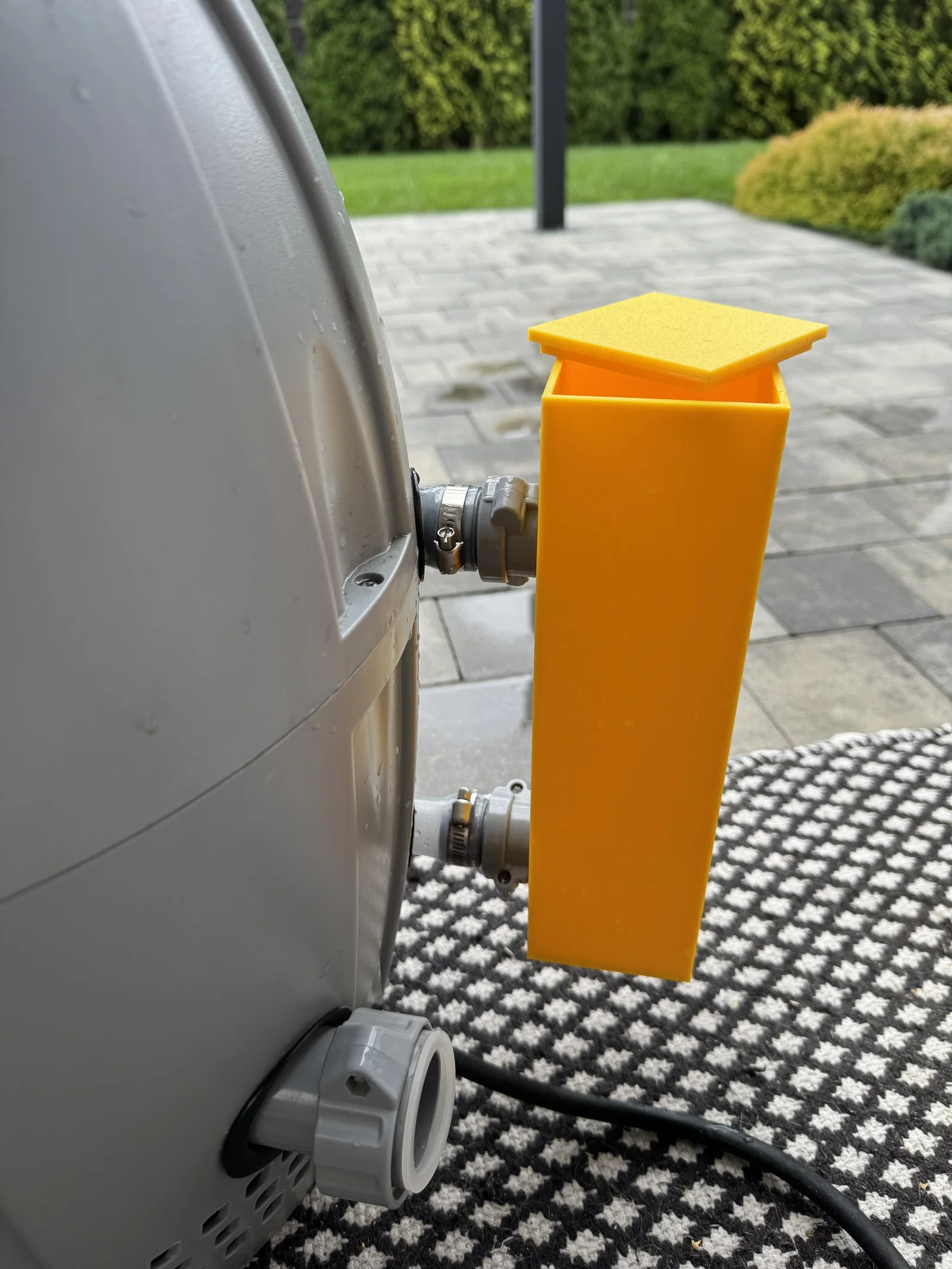

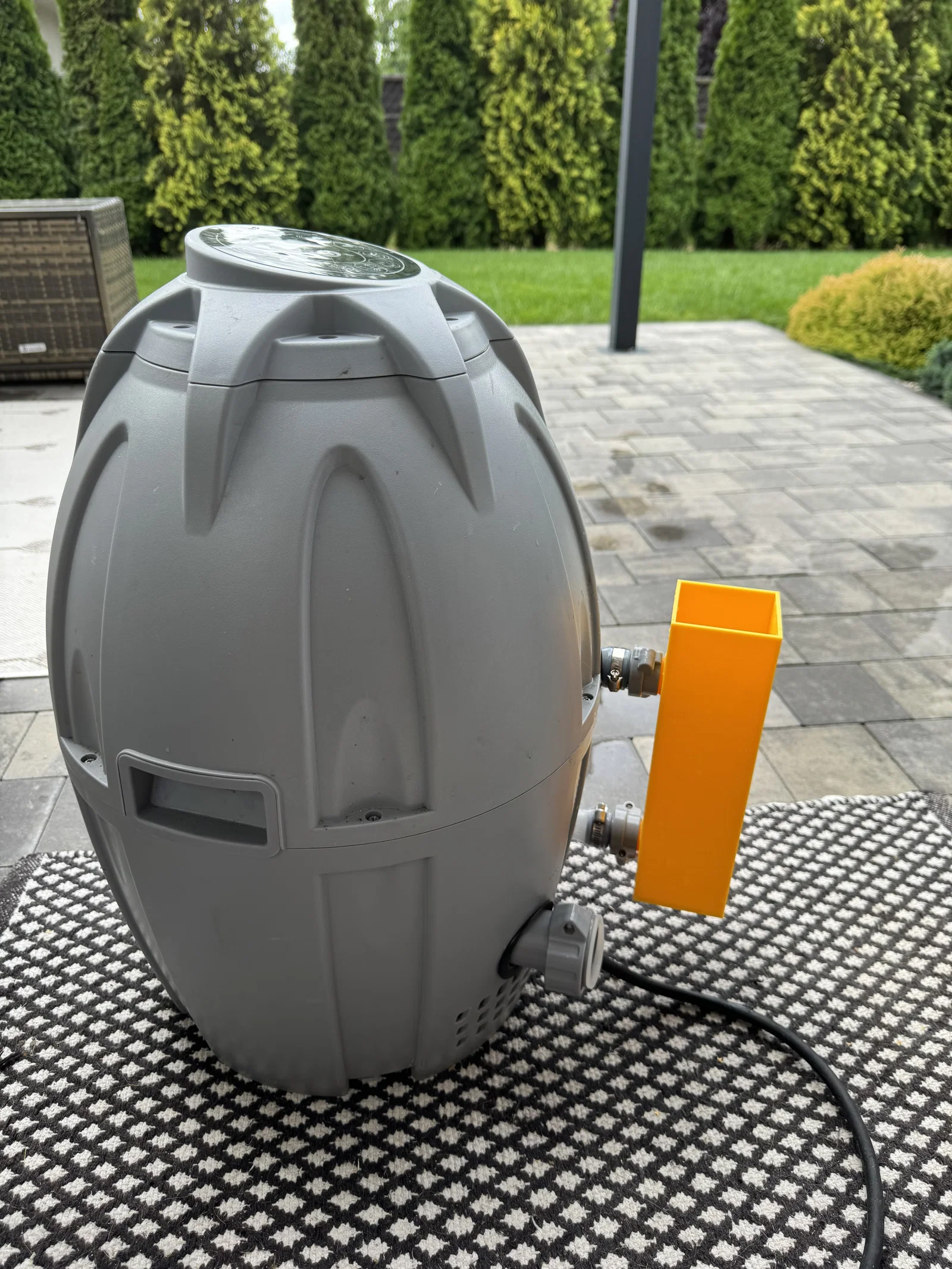

Mình bị lỗi E02 trên cái bơm AirJet hình “quả trứng”. Mình đã thay cánh quạt (propeller), nhưng lại không test được coi E02 đã hết chưa, vì bơm gần như “đòi” phải có mực nước đúng chuẩn ở bên trong. Mặt khác, mình cũng muốn tẩy cặn (descale) cho yên tâm, nên mình thiết kế nhanh một cái bình chứa nước nhỏ nối thẳng trực tiếp vô bơm.

Cái này làm bằng Tinkercad nên còn xa mới hoàn hảo, nhưng xài ổn lắm.

Khoảng cách giữa đường vào (inlet) và đường ra (outlet) là 15.5 cm (đo từ tâm inlet tới tâm outlet), nhưng lưu ý mấy ống này khá mềm/dẻo nên cũng có thể chỉnh qua lại chút nếu bơm của bạn hơi khác.

Bình chứa nước kích thước 7x7x25 cm (không tính phần ren).

Có thêm một cái nắp (cover) nữa bạn nên in, vì nước bắn tung tóe khá nhiều.

Còn RẤT NHIỀU chỗ để cải thiện:

  • Bình có thể bo tròn cạnh, và đáy đang làm hơi cao (mình lười chỉnh).
  • Có thể thêm hệ thống xả nước ở phía đáy.
  • Nắp nên có cơ chế gắn tốt hơn (nhưng cái này vẫn xài được).
  • NHƯNG dù có vậy: món này làm đúng việc cần làm. Thiết kế trong 10 phút, in qua đêm, với mình vậy là đủ xài.

In kèm supports và để 4–5 walls cho cứng. PET-G là lựa chọn hợp lý.

Mình dùng thiết kế ren ốc rất hay của Eried: https://makerworld.com/en/models/462546

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
7,4 MB
File lớn nhất
7,4 MB
