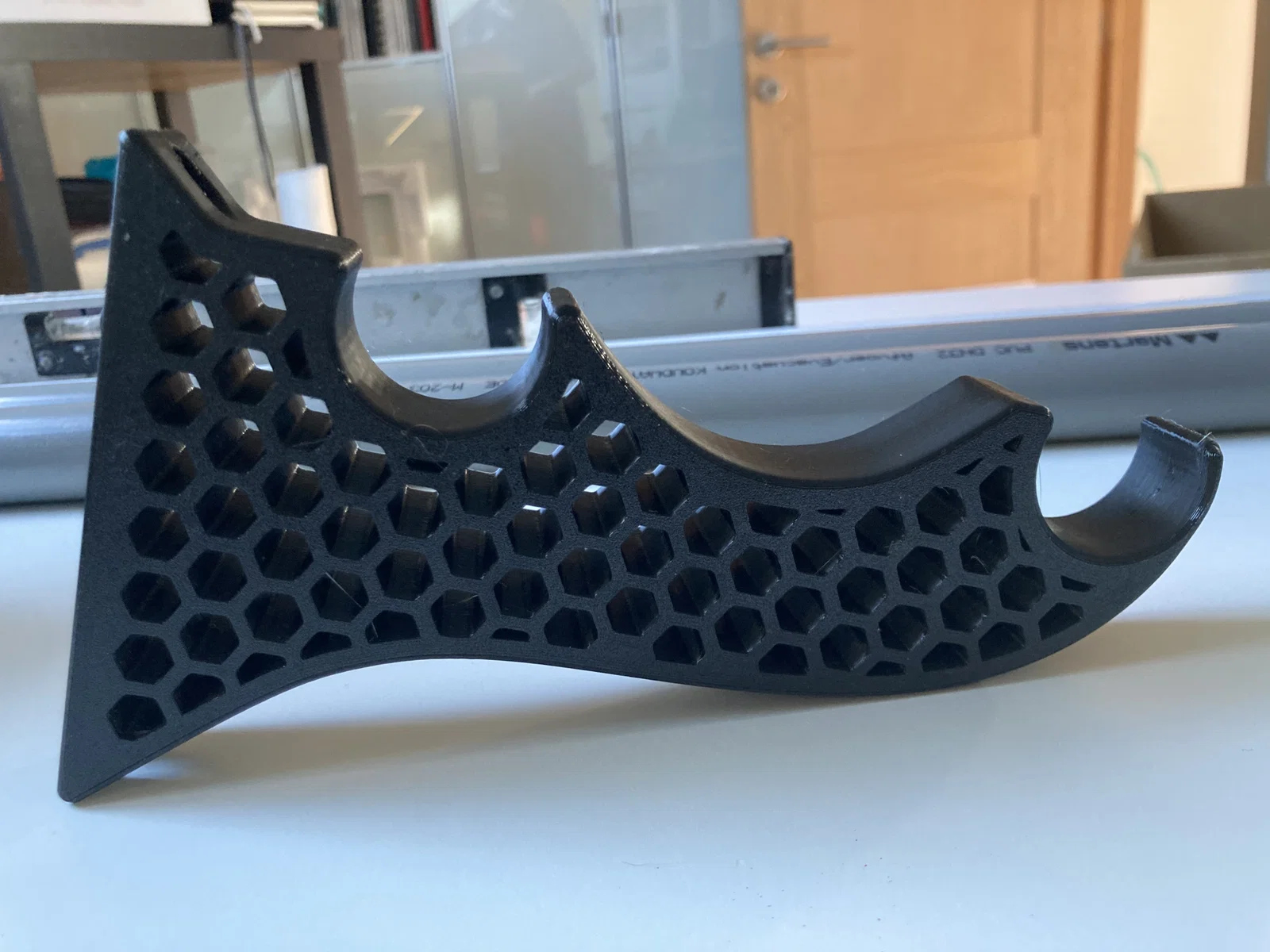

Bát treo kệ filament - Metric EU - Ống 32mm v2.0

Vì sao?

Model gốc làm rất đẹp, mình thấy nó vừa thẩm mỹ vừa thực dụng nữa. Kiểu như tìm đúng “chân ái” vậy. 😄

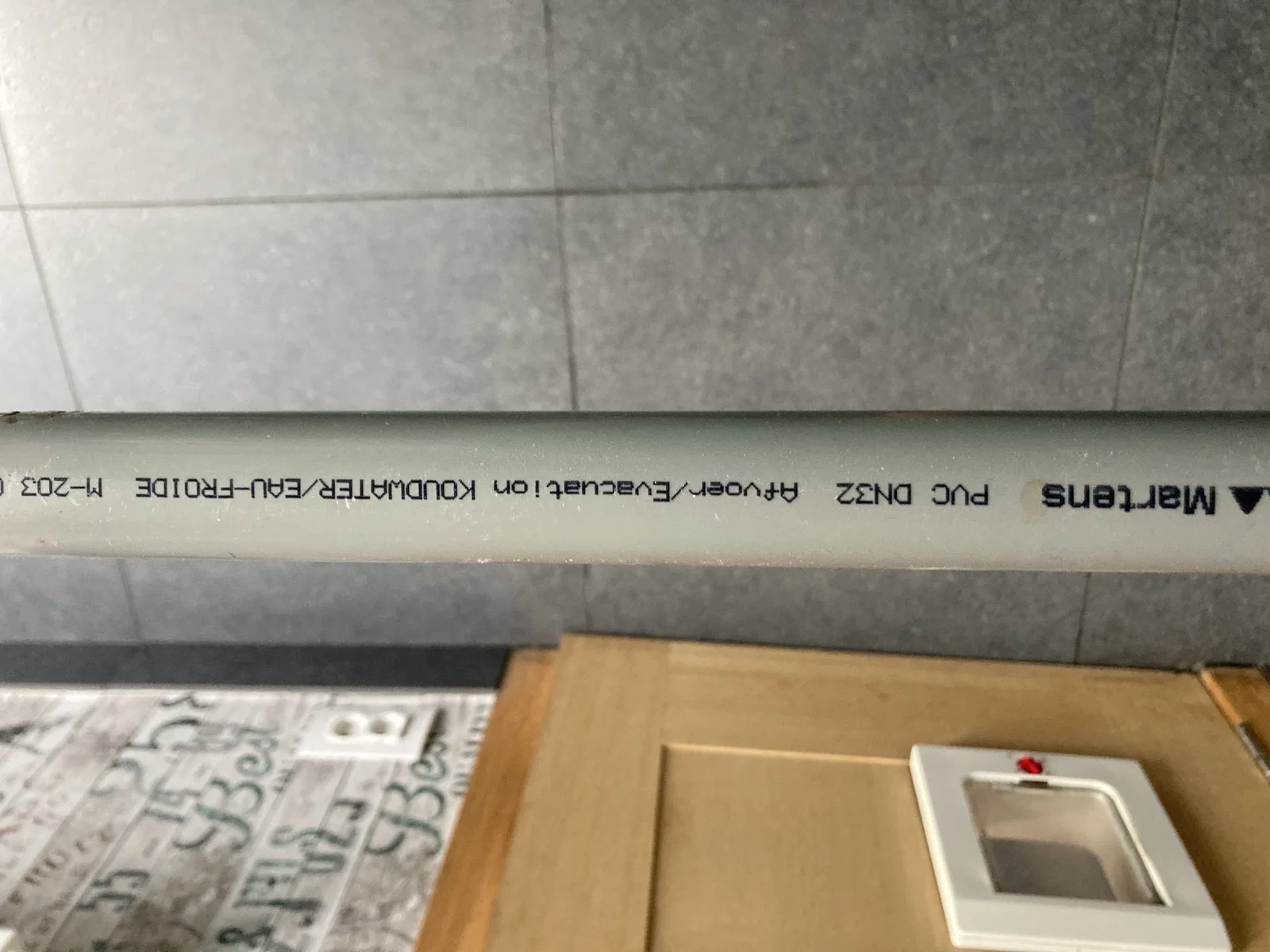

Nhưng sau khi in vài lớp đầu tiên (để làm một cái sjabloon/mẫu), rồi chạy ra tiệm vật tư, hỏi người này người kia… thì rõ ràng là cái ống kiểu ¾" không phải thứ dễ kiếm ở đây. Ít nhất là ở Gent, Bỉ. Có khi cả châu Âu cũng khó. Trời ơi!

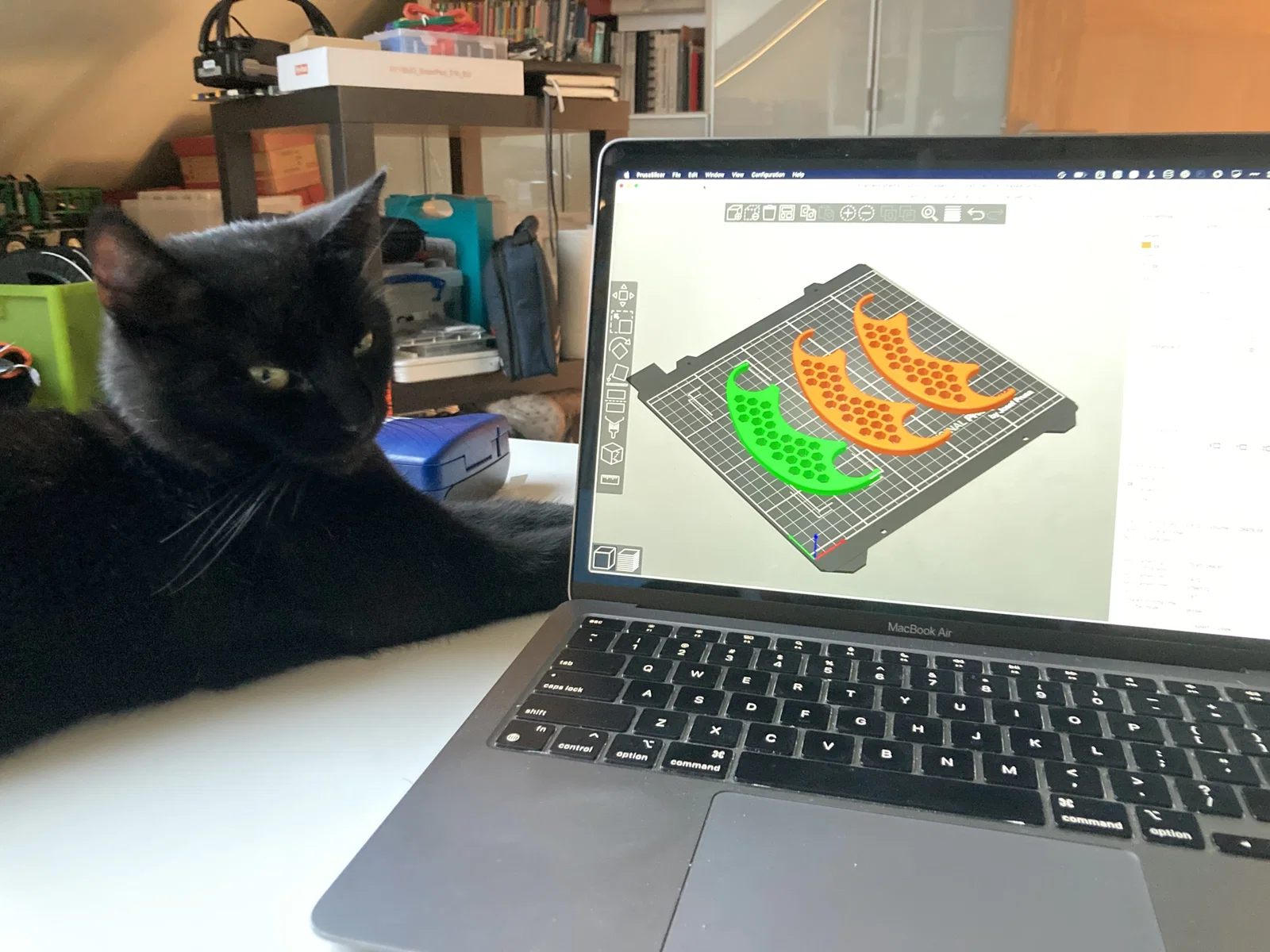

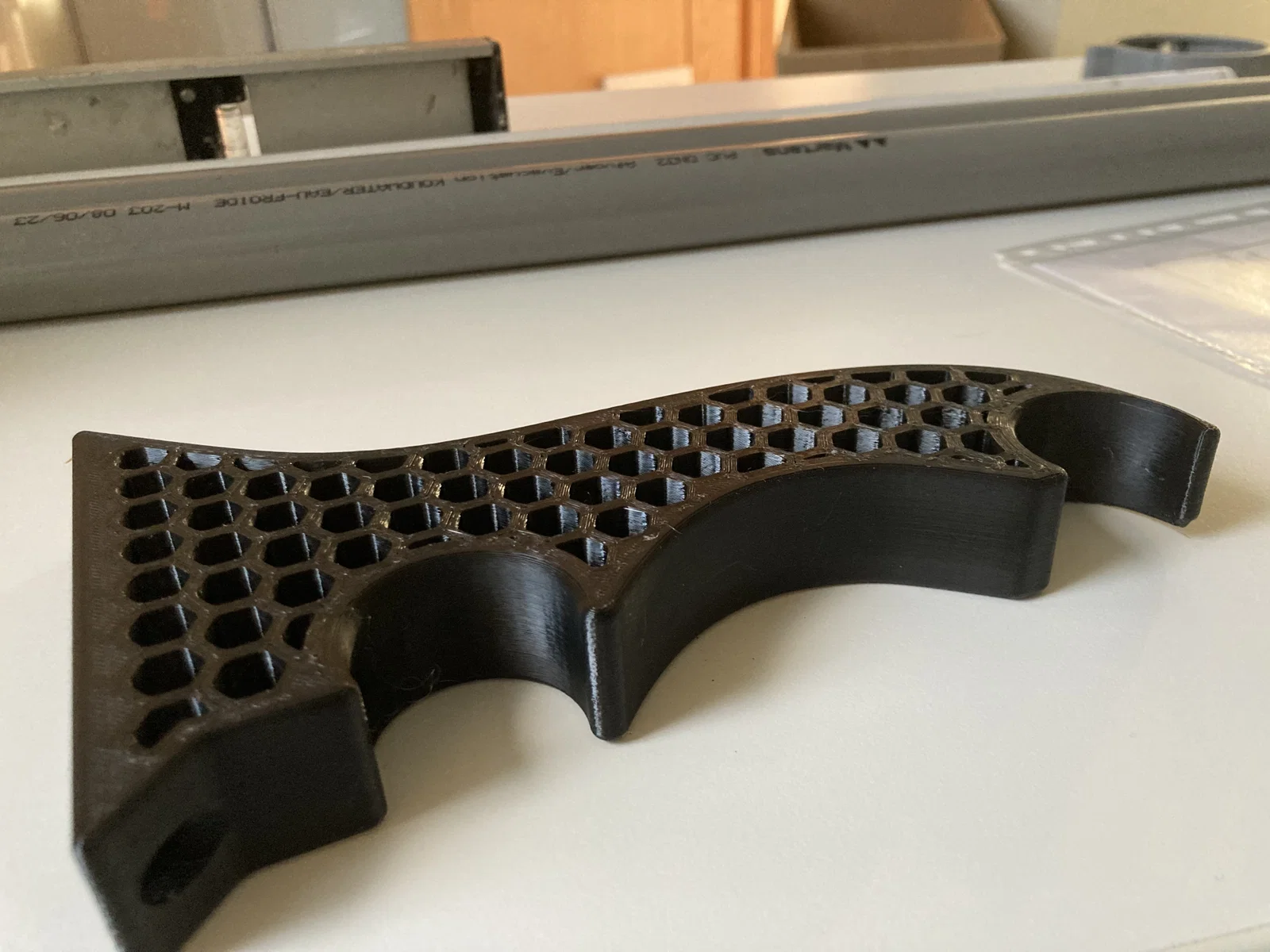

Rồi mình nghĩ: sao không biến đây thành bản remix đầu tiên của mình, tiện học thêm chút về app 3D luôn? Thế là làm… Mà hóa ra mình không chỉnh STL dễ như tưởng. Hoặc là mình chưa biết cách. haha… Vậy nếu mình vẽ lại model trong Shapr3D thì có gọi là remix không? Đúng chứ 😉 …Về mặt kỹ thuật. Nó không phải copy 1/1, đường cong có khác chút và dĩ nhiên lỗ cũng khác.

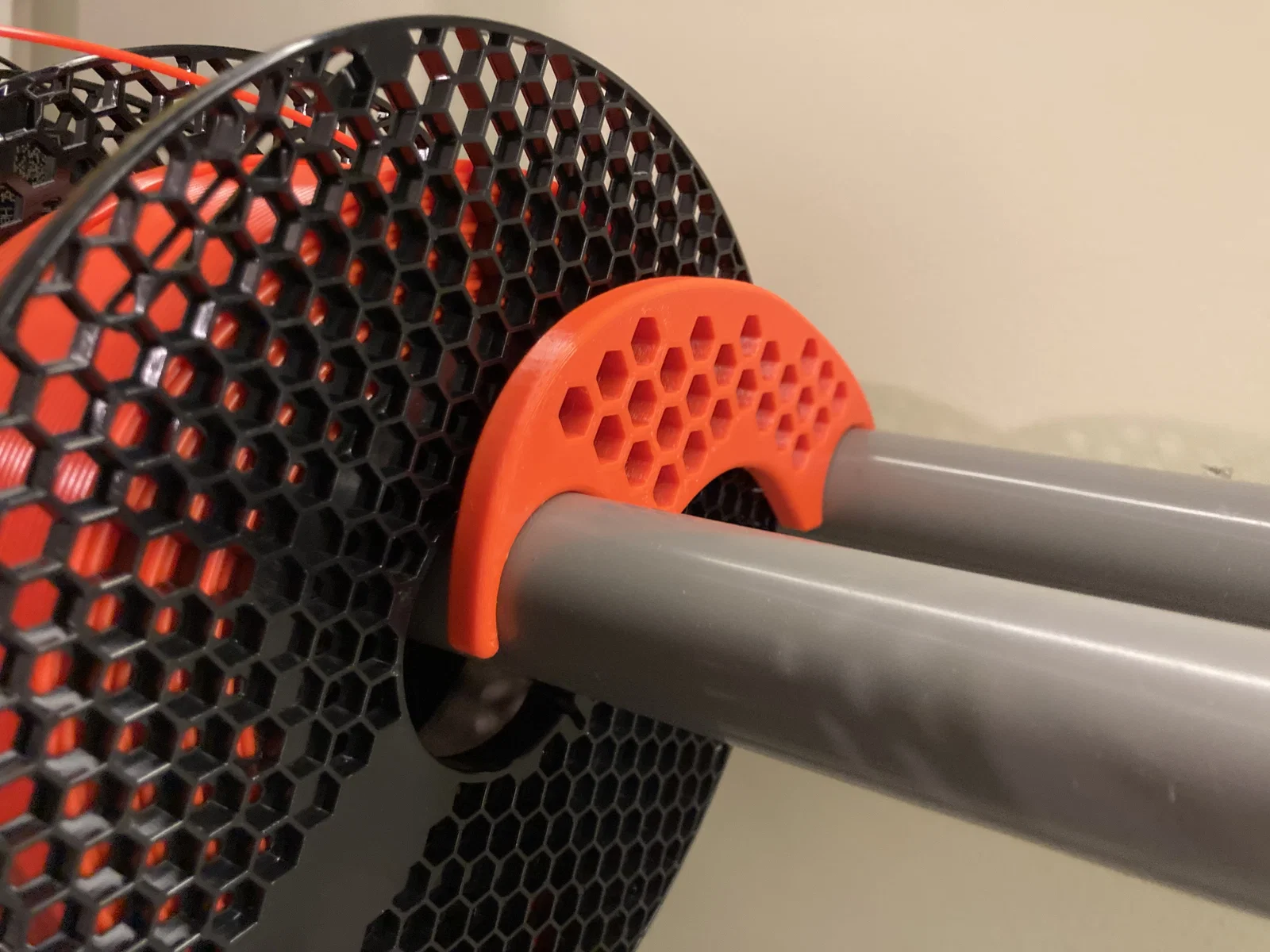

Mình sẽ bổ sung thêm vài món phụ kiện theo thời gian nữa. Món đầu tiên là kiểu “stopper” có thể kẹp lên thanh để giữ filament đứng yên tại chỗ.

Bạn dùng nó để làm gì?

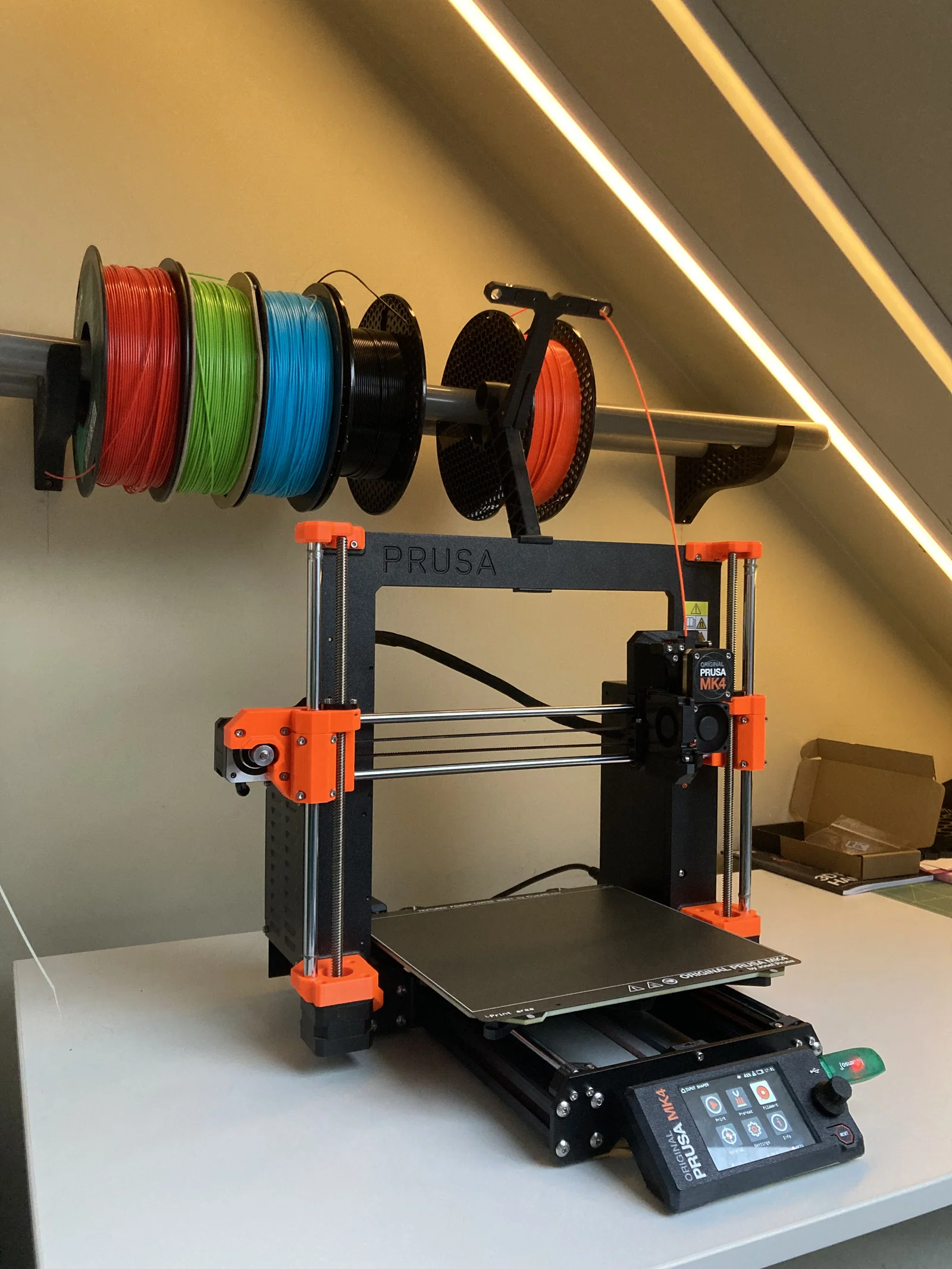

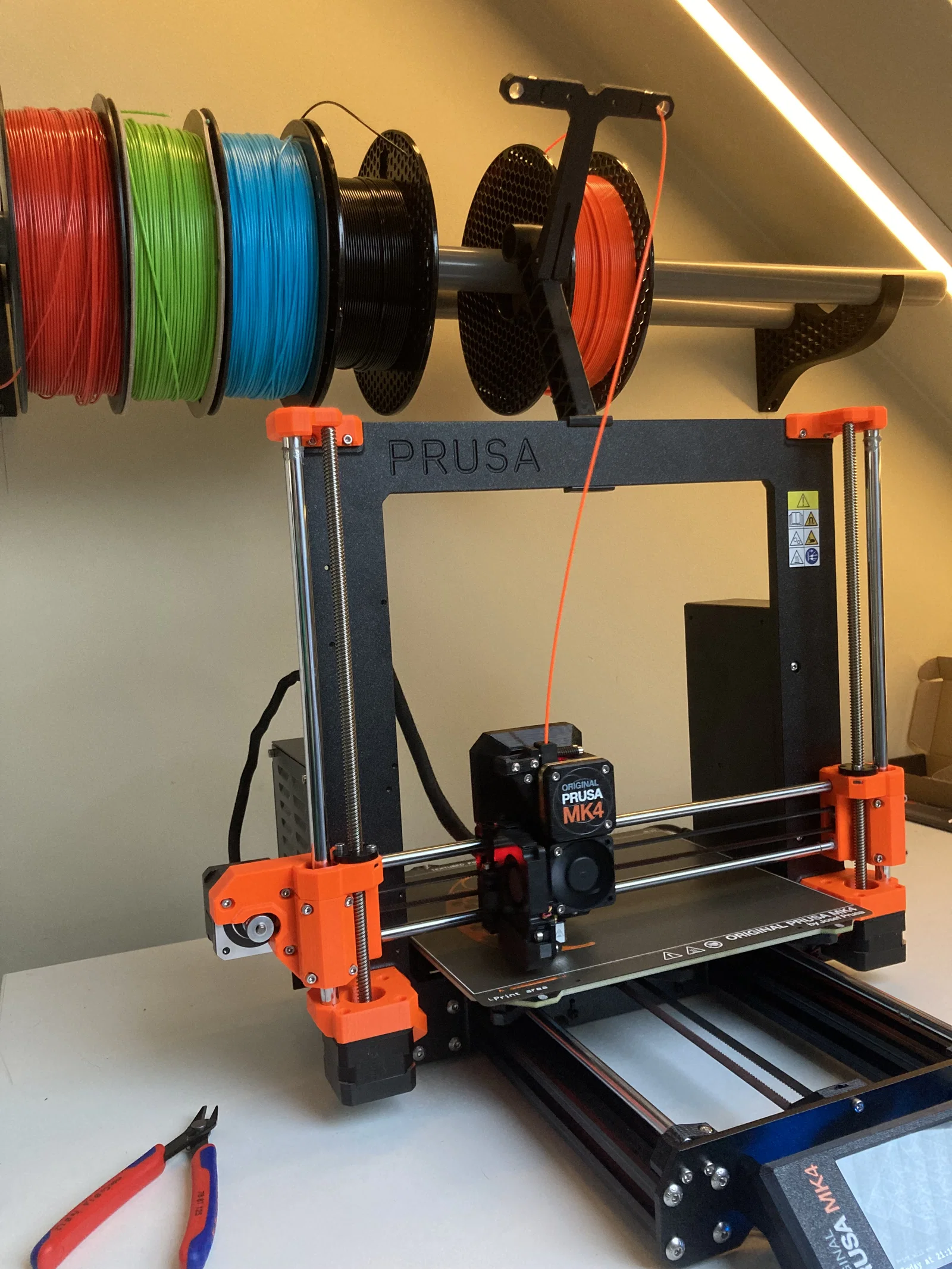

Cá nhân mình dùng setup này để cấp filament cho MK4. Setup này cho phép đổi filament nhanh, đồng thời dùng được các cuộn lớn 2KG (thường bề ngang lớn hơn hoặc bán kính lớn hơn). Mình cũng tính mua MMU nữa. Mà nói thật: không gian mình hạn chế, nhất là cái “prime real estate” kiểu diện tích bàn/diện tích sàn.

Ba mình thì sẽ làm kiểu như vầy để cất cuộn trong căn hộ nhỏ hơn của ổng. Cũng có thể dùng để feed nếu chạy ổn cho Mini.

Mẹo lắp ráp?

Chống võng (Bending)

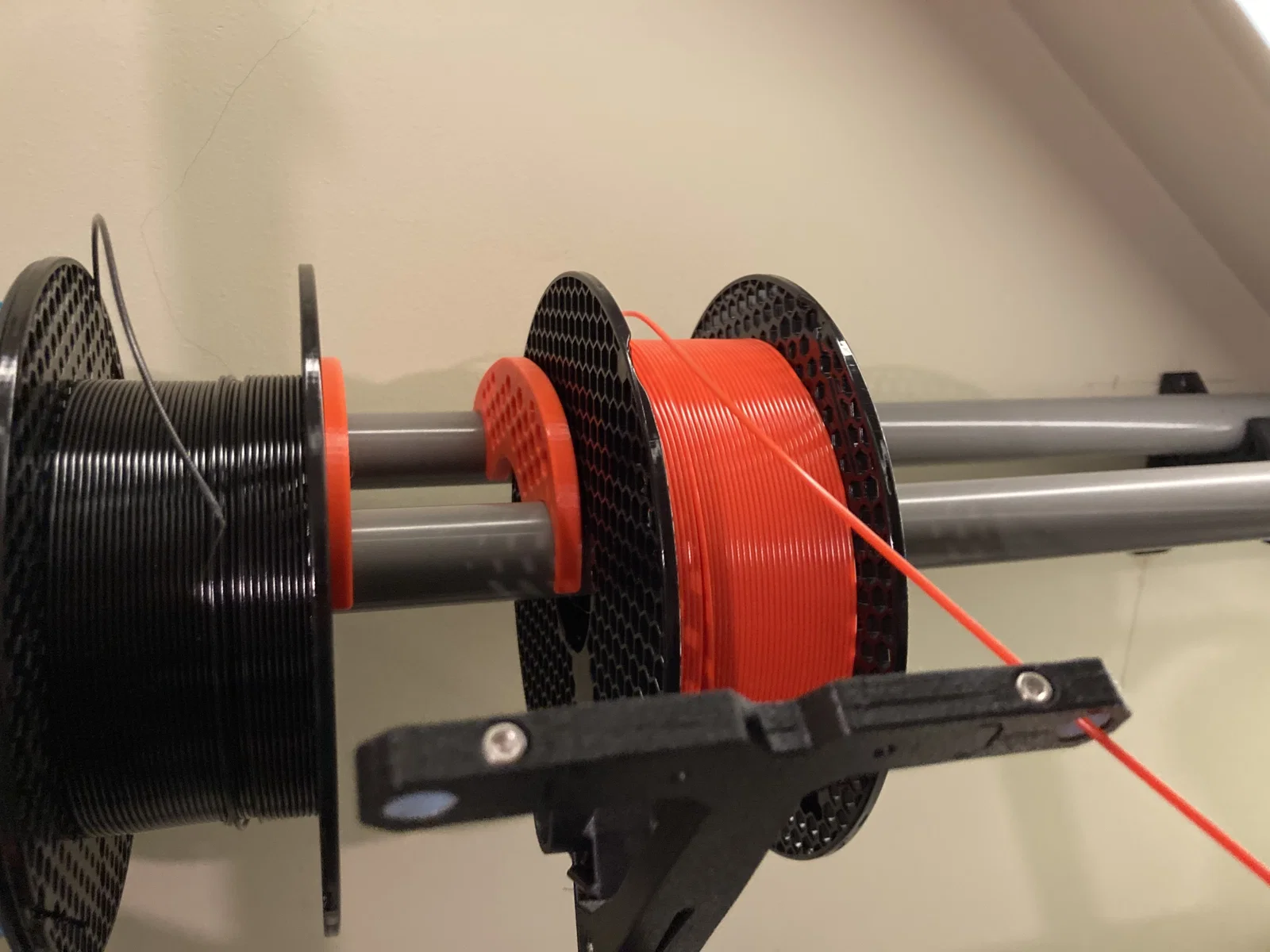

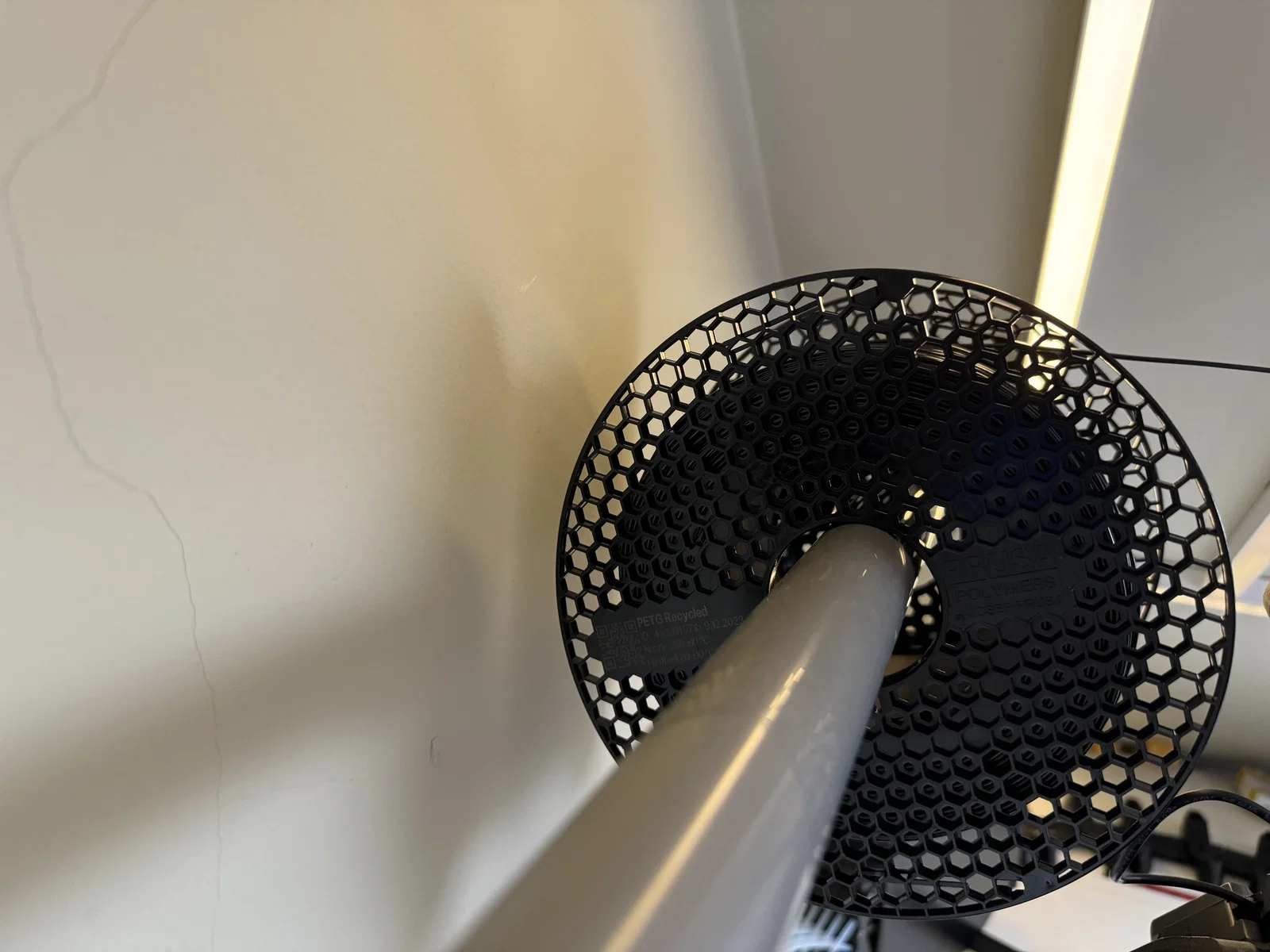

Tụi mình cho thêm một thanh kim loại bên trong ống để tránh bị võng. Vì mình không thể thêm support phụ. Mình nhấc thanh lên một chút phía bên trái rồi mới trượt các cuộn vào. Nếu thêm một support nữa sẽ vướng thao tác này. Tụi mình đang tính dùng một cái stopper dưới các thanh, nối bằng xích lên tường-trần. Kiểu như support “treo” lơ lửng.

Chiều cao (Height)

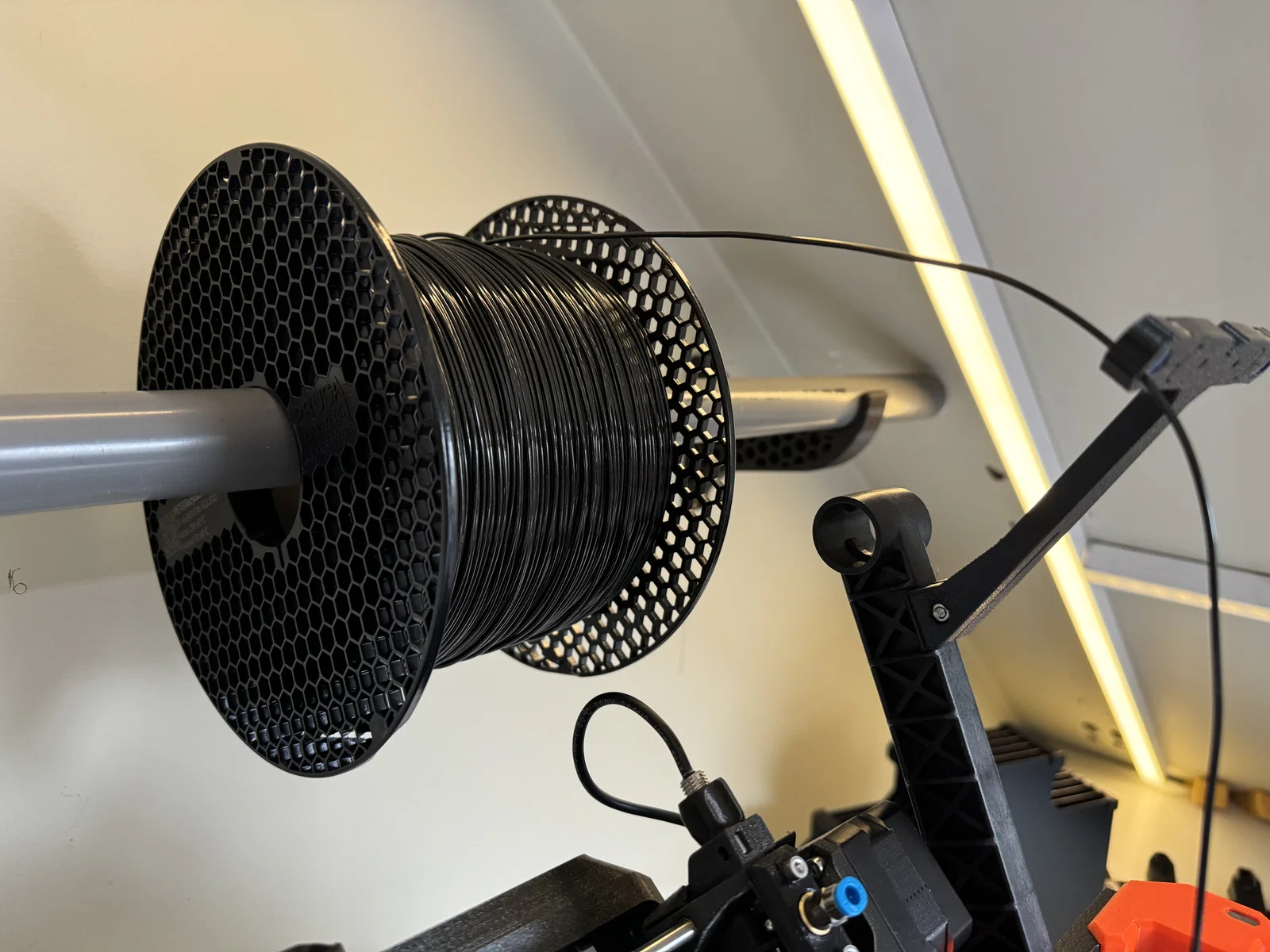

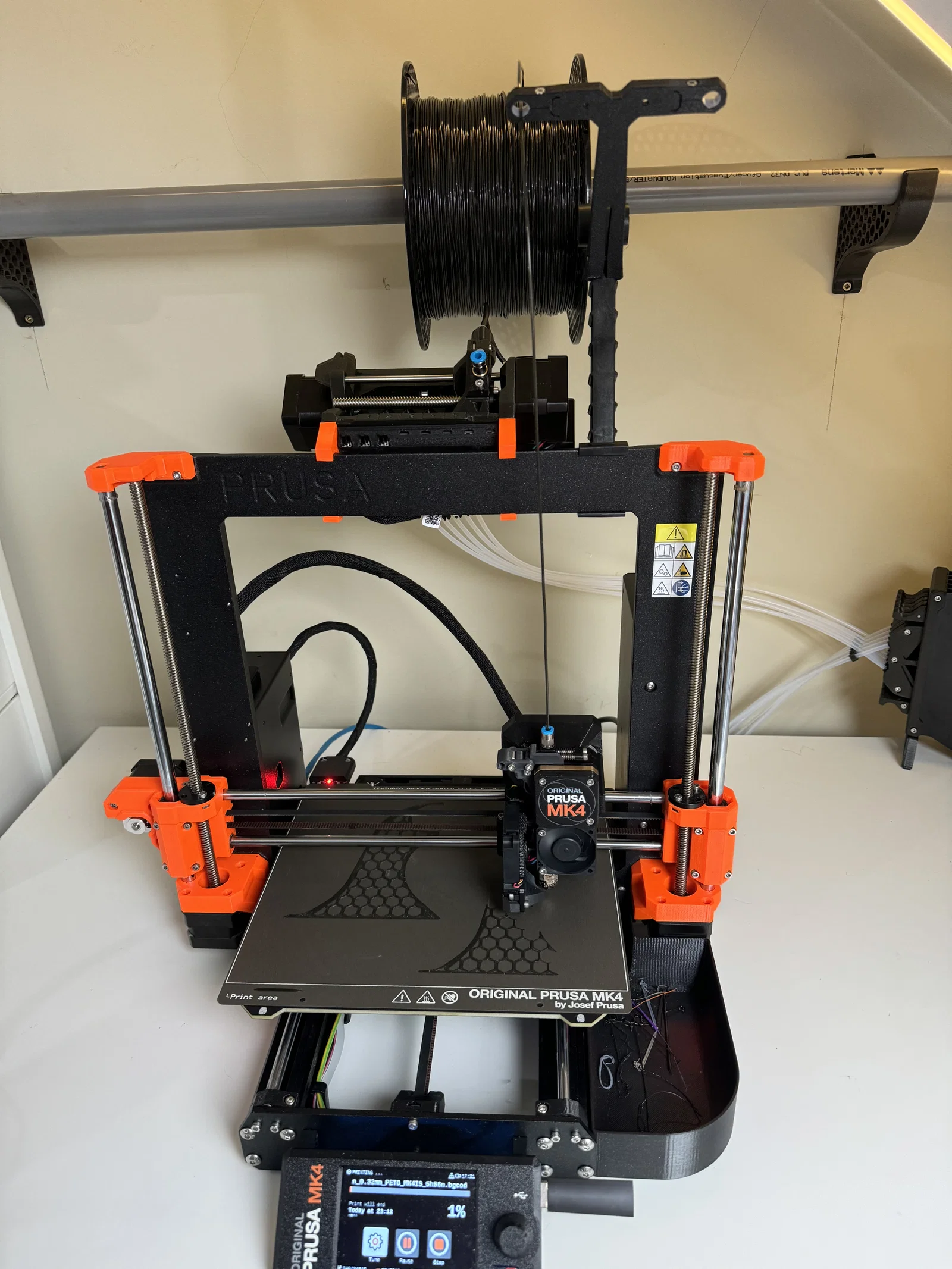

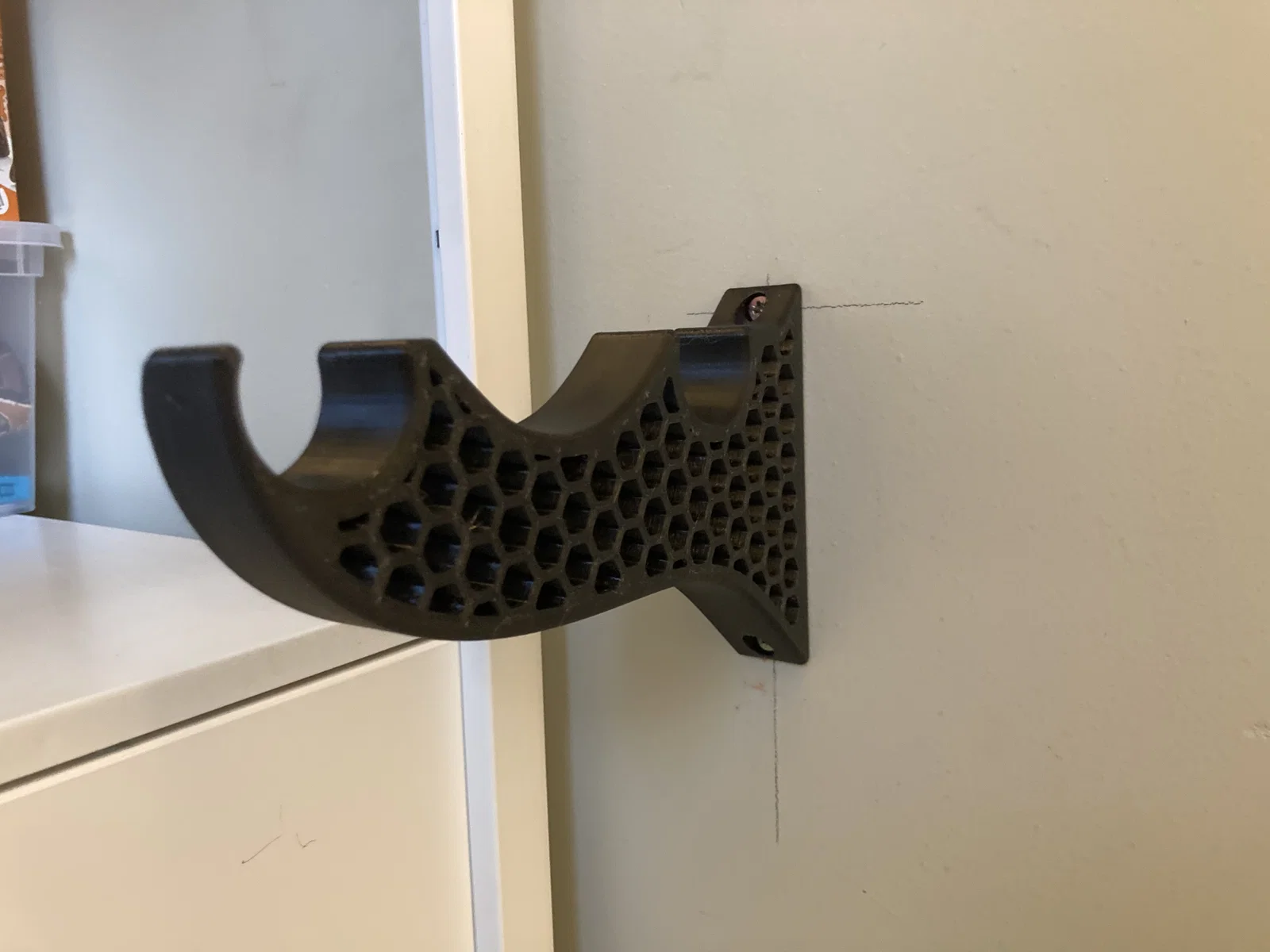

Mình gắn lên tường đúng độ cao của spool holder zin. Vậy là mình chắc chắn nó hoạt động tốt nhất. Đồng thời cũng giữ nguyên được hệ dẫn filament hiện có. Tụi mình dùng thước thủy để canh.

Thiết lập in (Print settings)

• filament: Prusament PETG
• Supports: Không
• Infill: 15% infill (10% cho stopper)
• Infill pattern: Honeycomb
• Perimeters: 4

Release Log

v 2.0
Thêm một bản ngắn hơn.

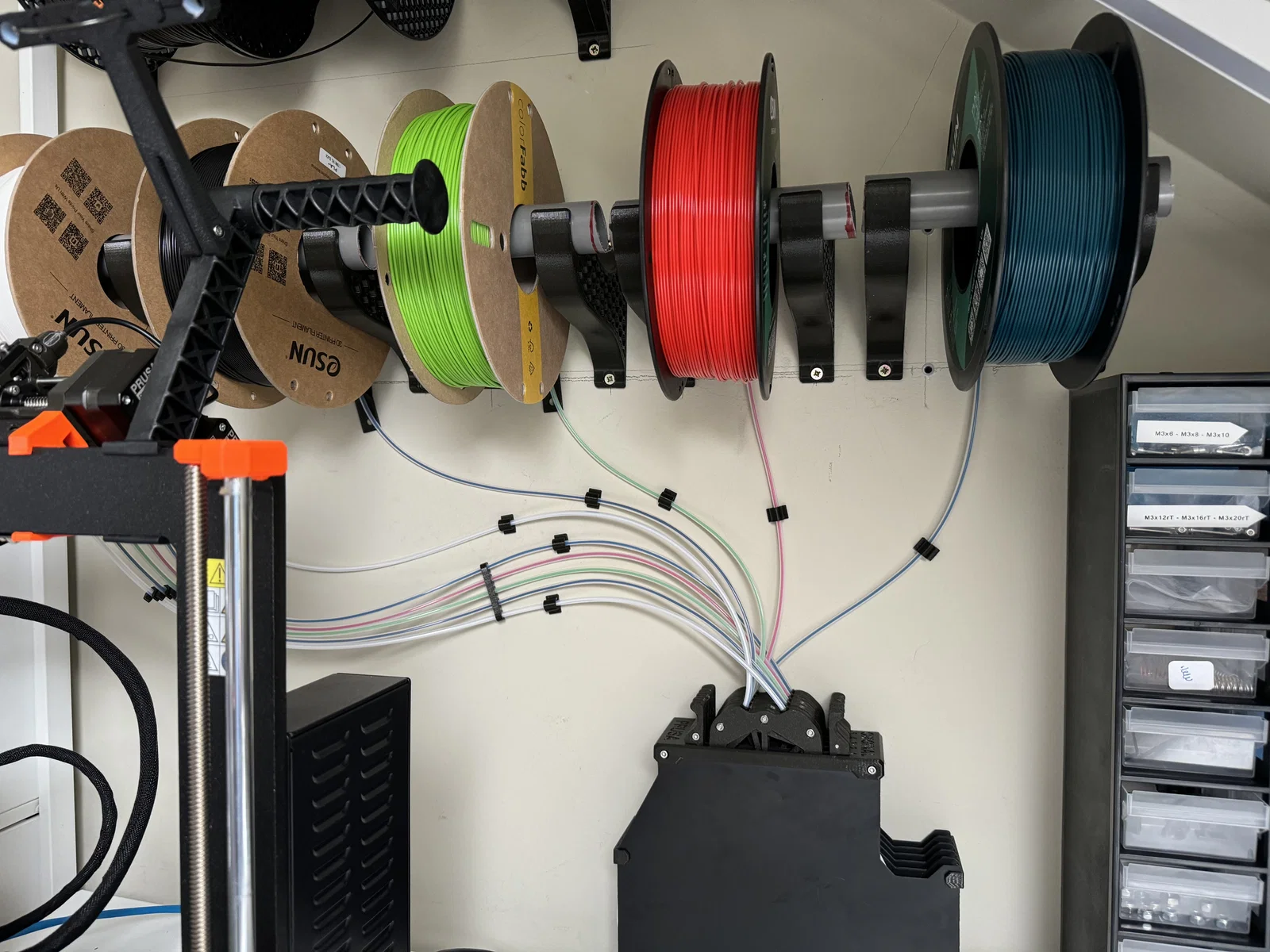

Bản này giữ 1 thanh và được thiết kế để dùng như con lăn filament. Mình đã in 12 cái cho “filament wall” mới như hình cover mới. Tụi mình lắp 5 cái cạnh nhau cho MMU, và thêm một thanh dài hơn để giữ các cuộn lớn hoặc các cuộn khác để quay lại in single material cho tiện. Với việc này mình chỉ cần rút ống PTFE ra khỏi Nextruder.

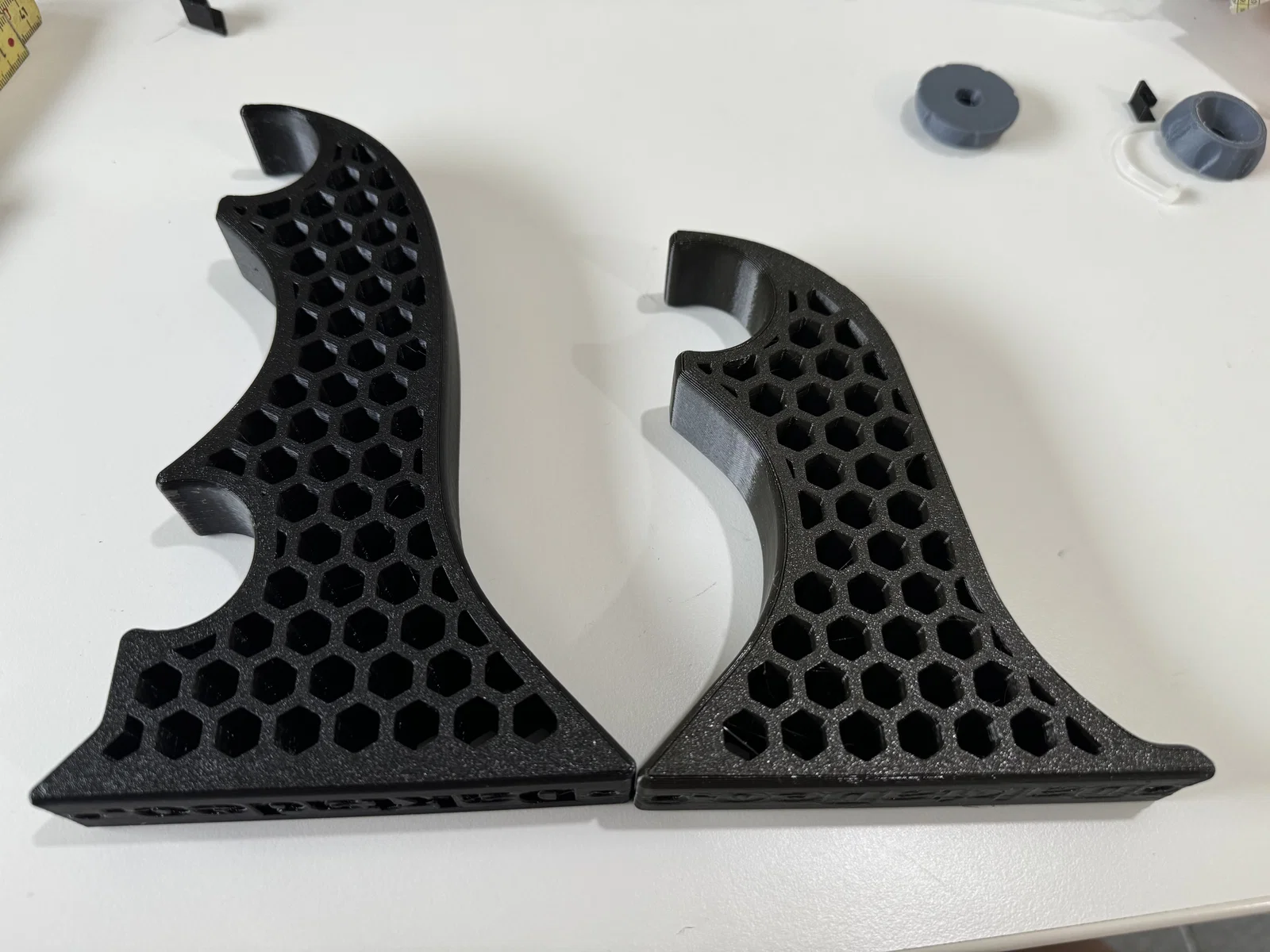

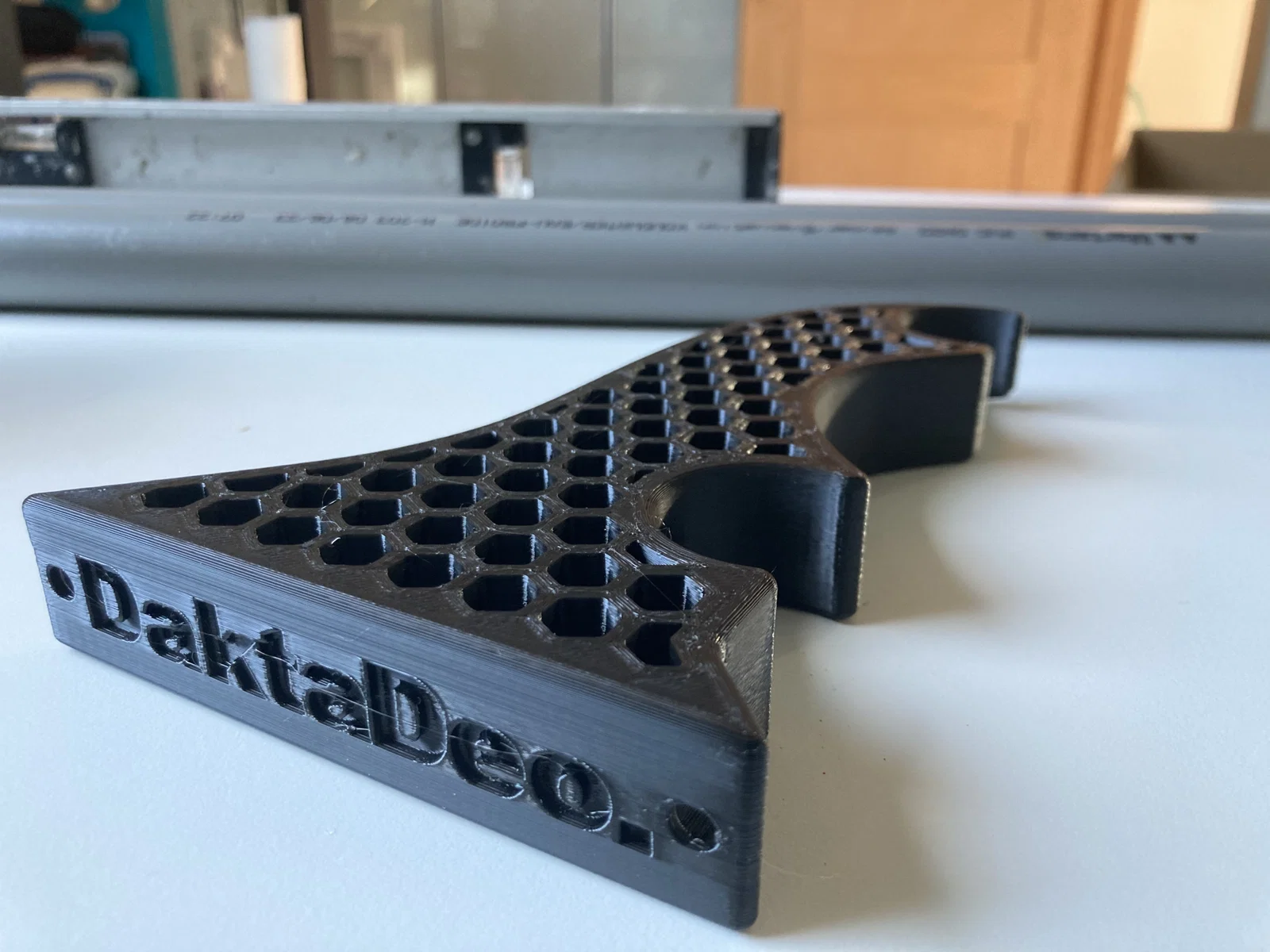

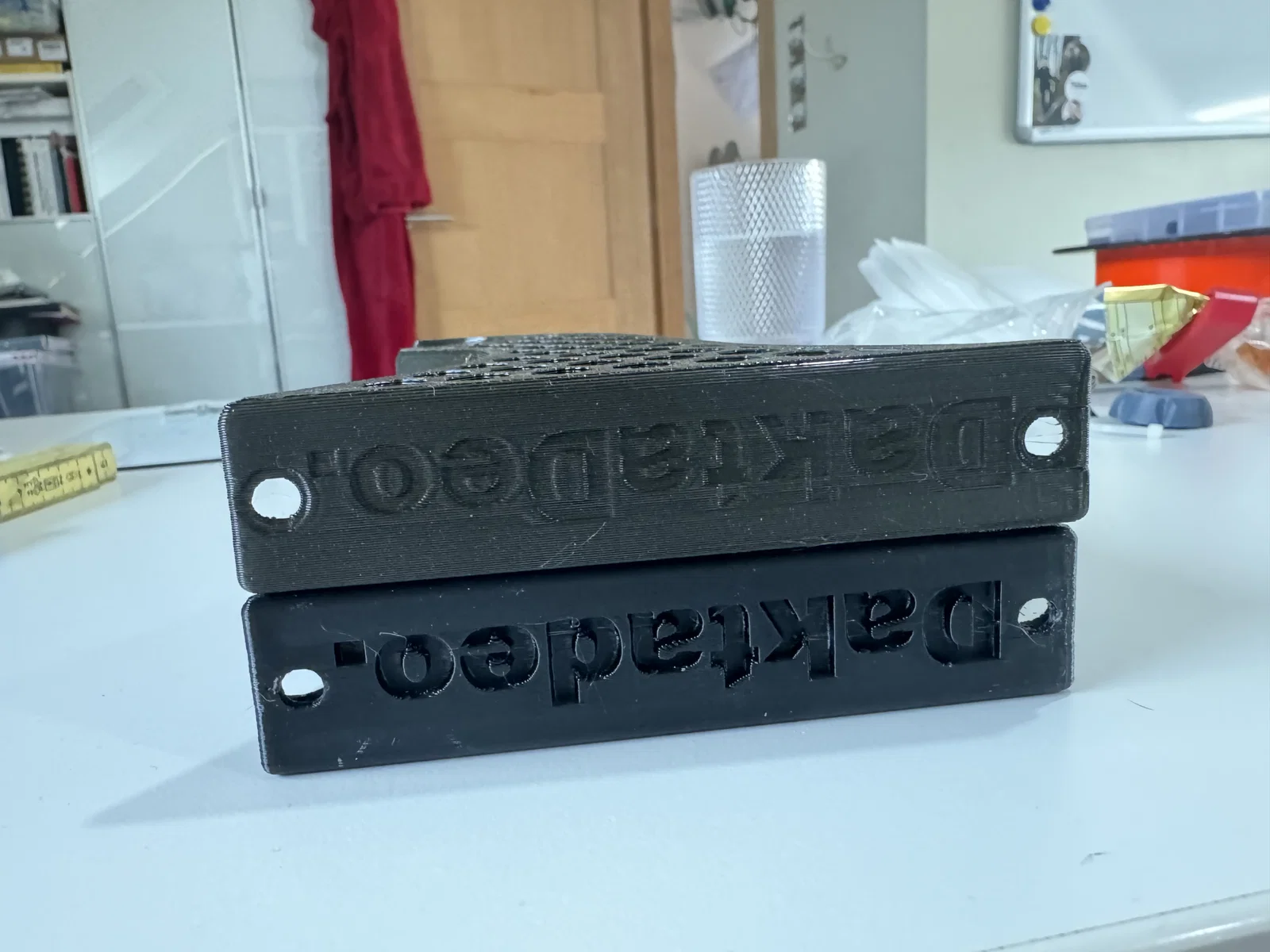

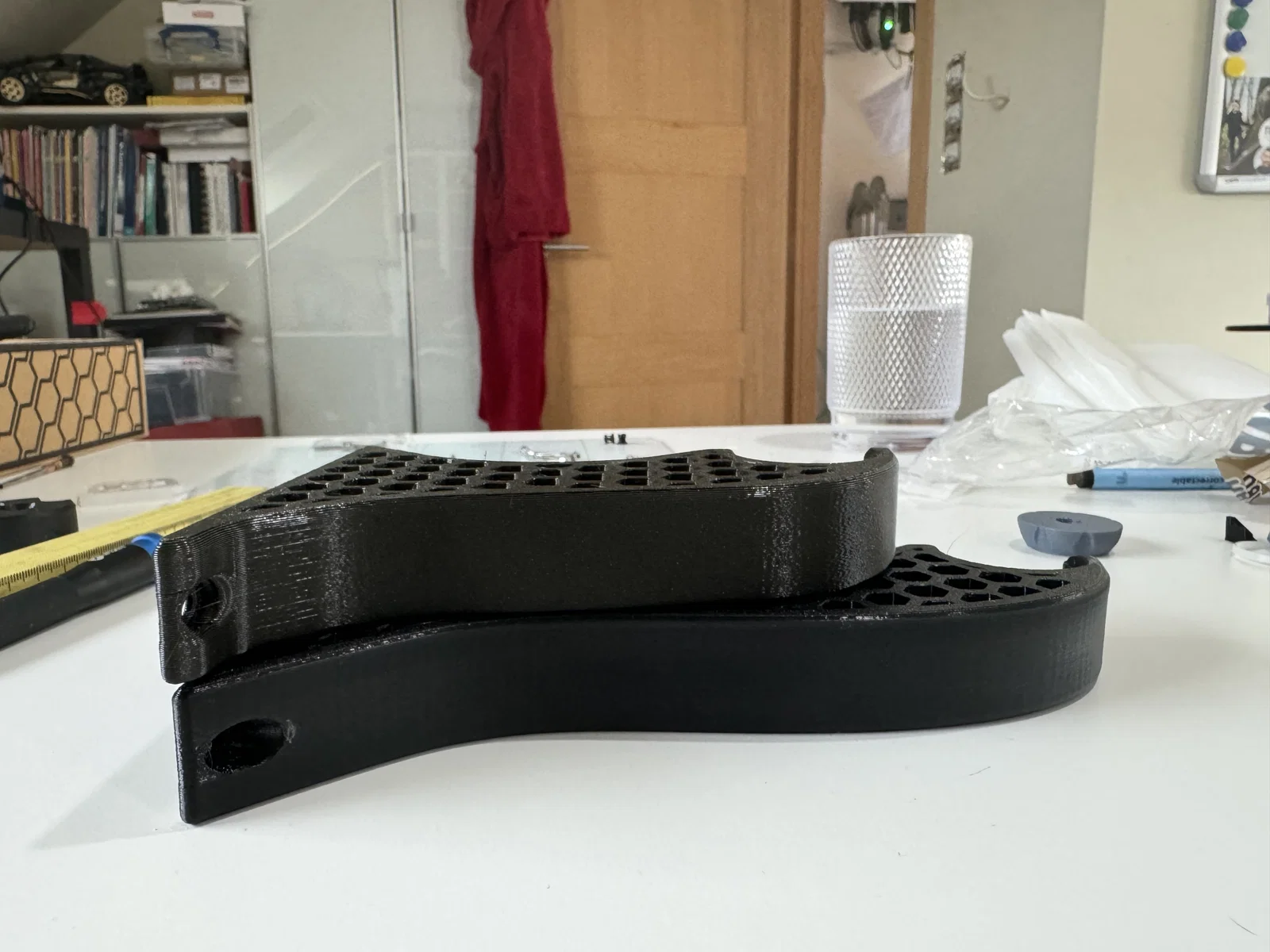

Bản ngắn dùng cùng footprint, nên có thể tận dụng lại các lỗ khoan trên tường. Trong hình, cái ngắn nằm phía trên cái dài. Logo của mình cũng nông hơn một chút. Như cả hai phiên bản, logo này khi gắn lên sẽ không thấy.

v 1.0
Phát hành lần đầu.
