Ender3 Max Neo Sprite SE Runout Sensor Direct Mount

Các chốt (pins) trong model là negative modifiers để khi slice sẽ khoét thành lỗ. Mình không dựng cái này trong CAD, mà chỉ ghép/cắt hình trực tiếp trong Prusa.

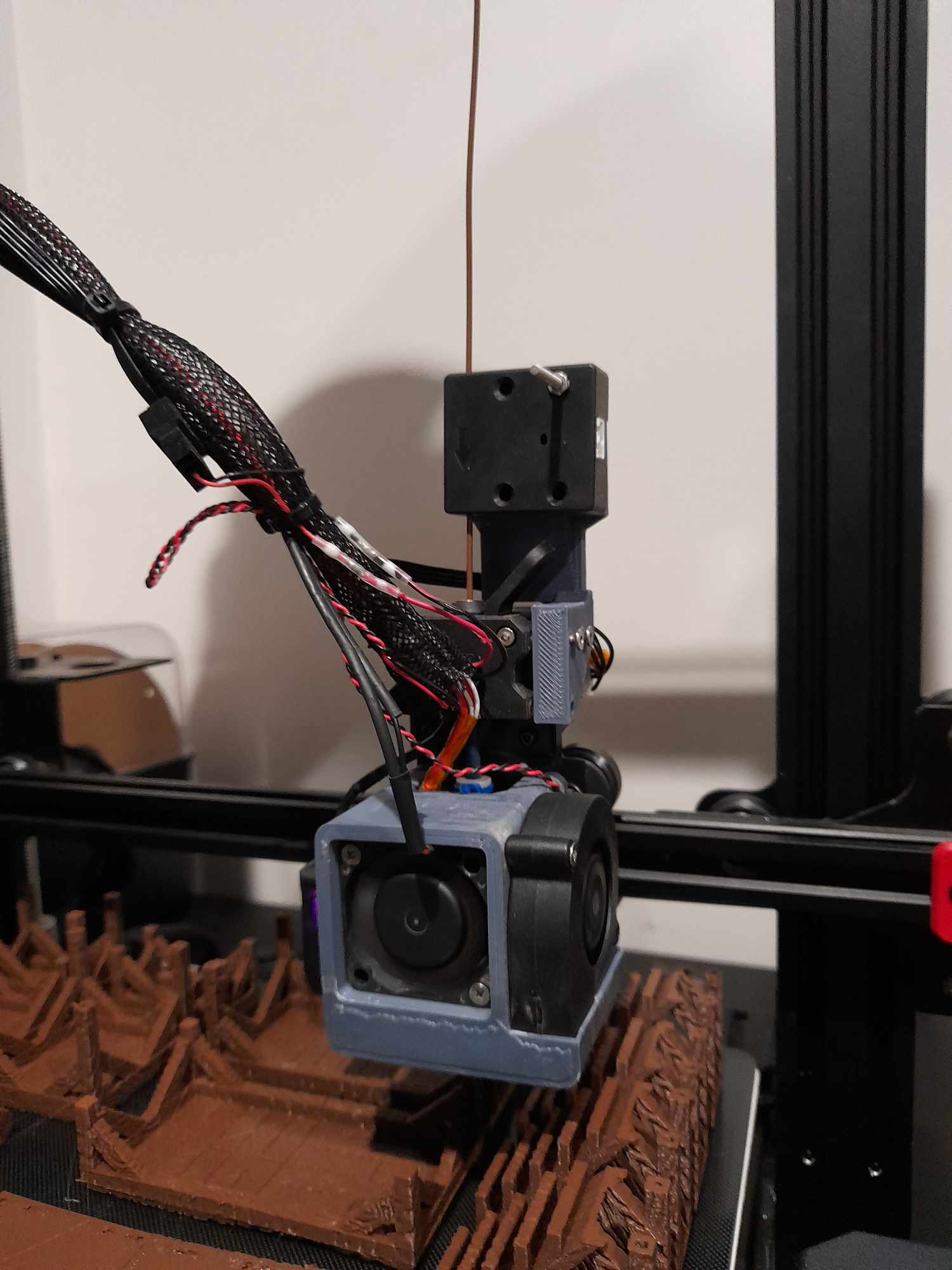

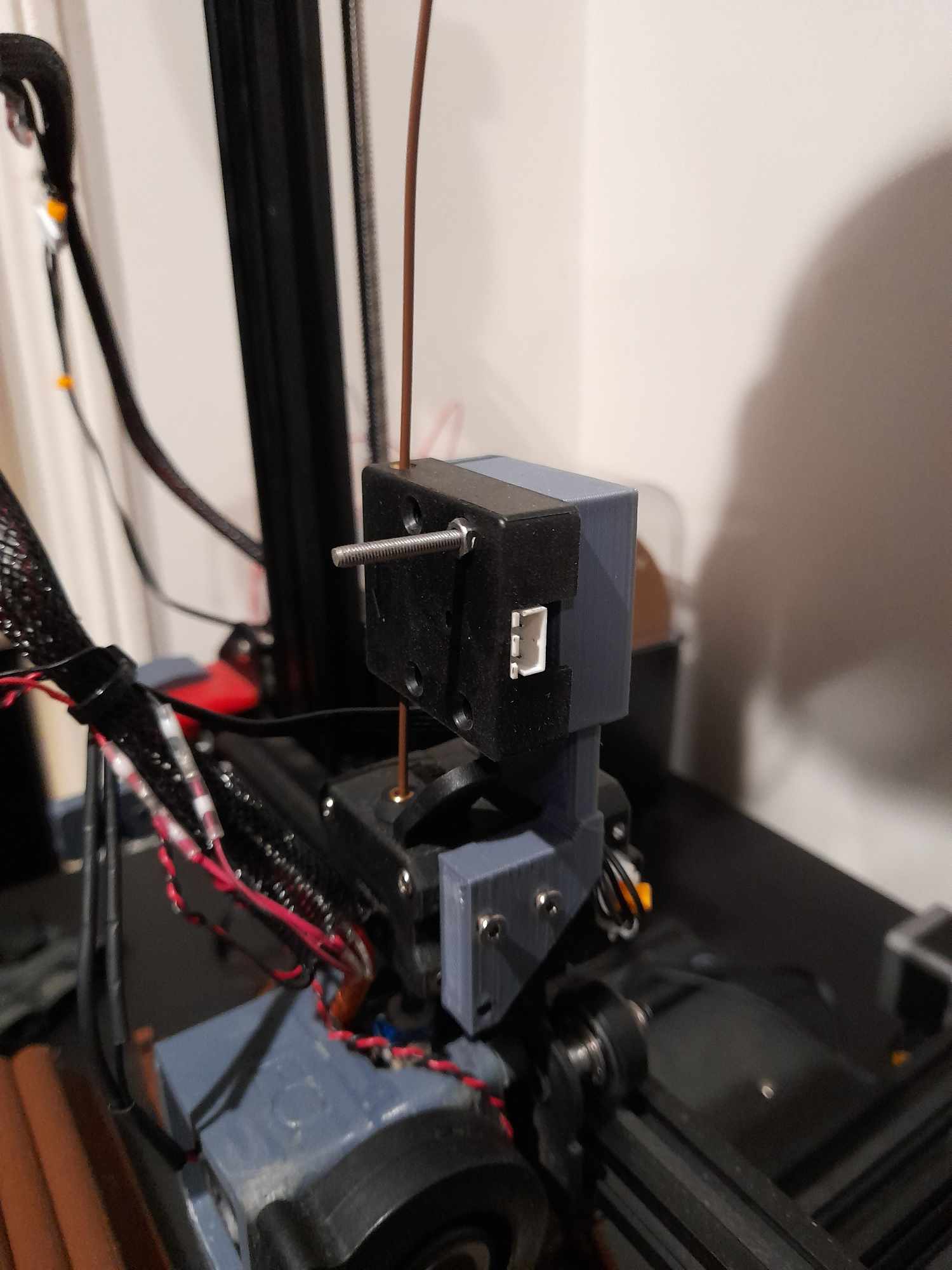

Gắn filament runout sensor trực tiếp lên hotend để khoảng cách runout được chính xác, thay vì kiểu bị thay đổi theo đường đi.

Nhẹ hơn và giảm kẹt/bị siết khi filament được kéo vào.

Mẫu khác của mình thì gắn lên Z gantry, nhưng mình thấy khi trục X chạy nhanh có thể làm hư filament ở các góc gắt.

Cái này giải quyết được chuyện đó.

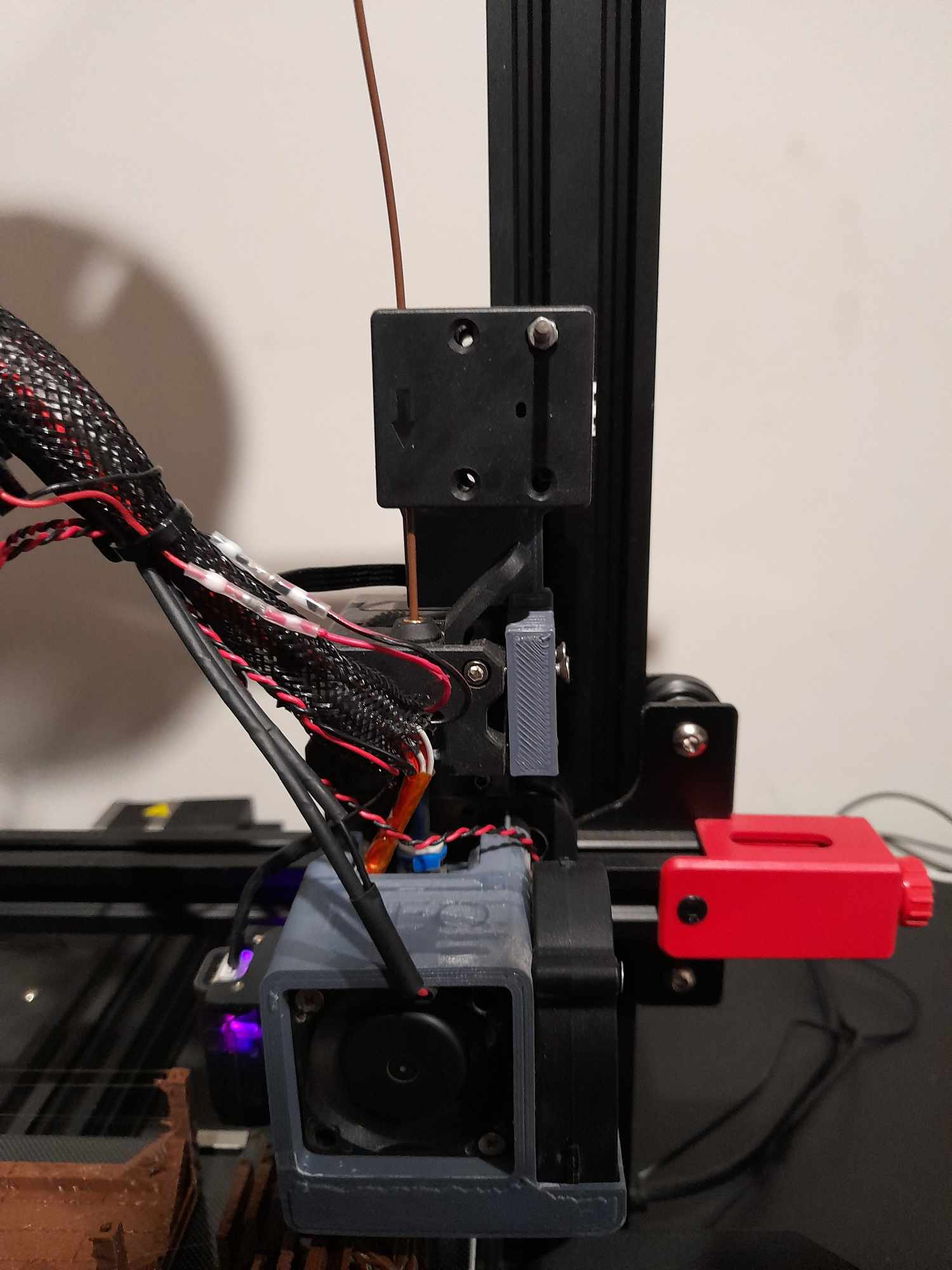

Quan trọng không kém: nó chừa khoảng hở Z-Gantry hai bên, nên vẫn giữ được toàn bộ vùng in.

Bạn sẽ cần nối dài dây cho sensor, nhưng việc này kiểu gì cũng phải làm nếu dời khỏi vị trí mount zin. Mình thì chưa làm phần này.

Bạn cũng cần sắp lại cable management, nếu không dây sensor sẽ quẹt vào Z-gantry, có thể làm hỏng dây và banh print.

Mình đã dời bó dây ra phía trước Z-gantry thay vì đi phía sau. Cách này giúp dây của Sprite SE extruder không bị cấn vào Z-gantry gây lỗi in, và cũng hỗ trợ cho setup này. Đồng thời tránh tình trạng dây zin bị mắc hoặc quẹt vào gantry.

Mình chỉ làm file .3mf vì mình không thể export các negative extrusion modifiers ra STL, và mình cũng không đủ kỹ năng để dựng lại chúng trong model. Tuy vậy vị trí/spacing của chúng là chuẩn (ít nhất theo mình biết—vì dùng trên máy mình chạy ổn).
