Xích dẫn cáp hai chiều cho hệ thống quay (Bidirectional Cable Chain)

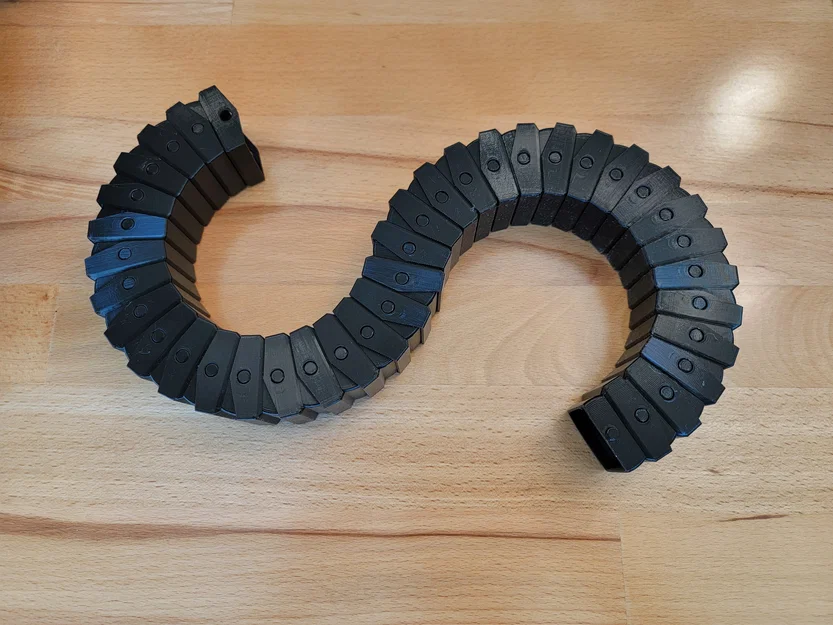

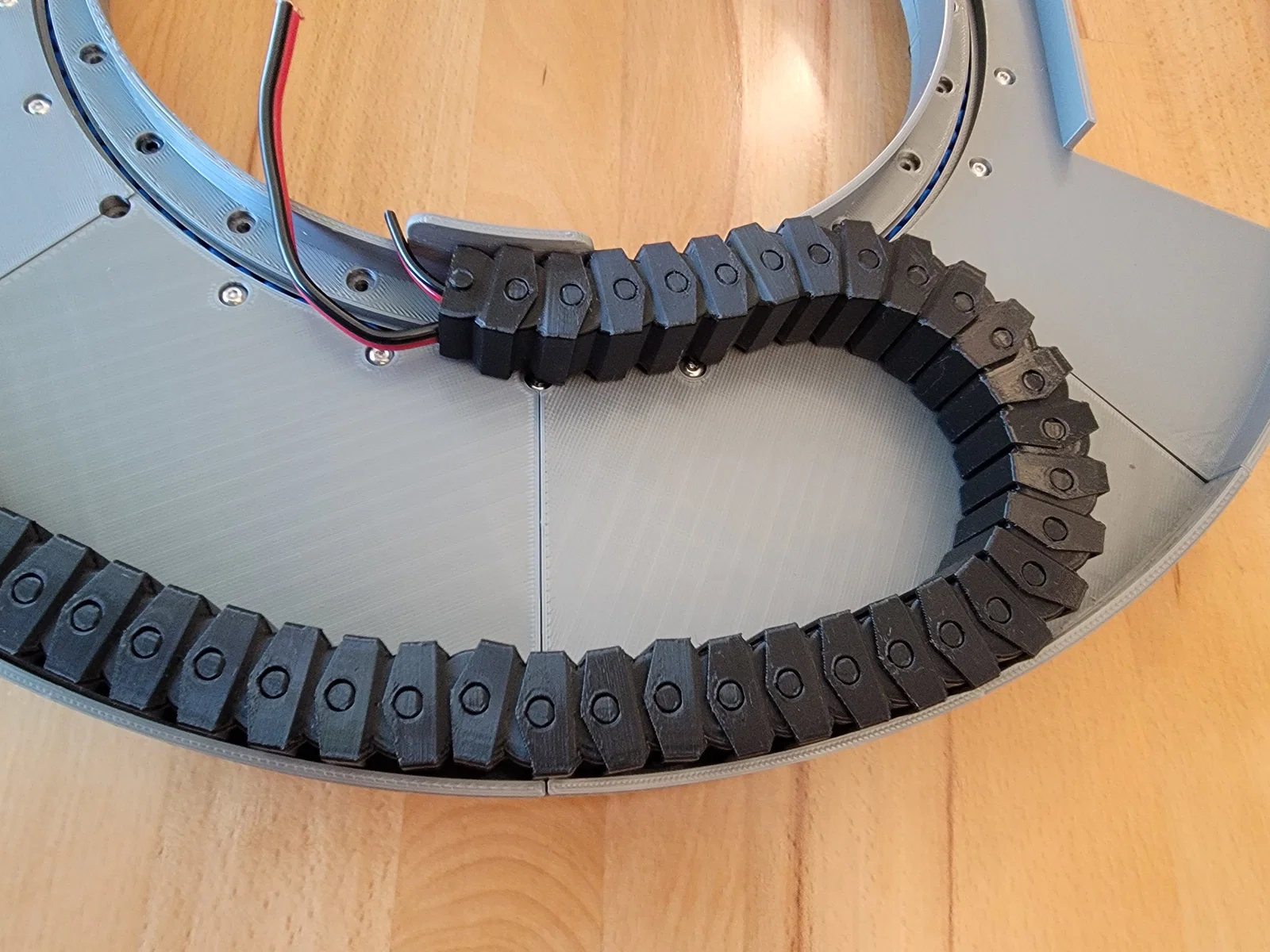

Mẫu này là một loại bidirectional cable chain dựa trên dòng igus Triflex (energy chain). Nó dùng để đi dây cho các hệ thống quay, trong trường hợp dây cáp không thể đi xuyên qua tâm của trục quay. Ví dụ điển hình là một turret trên robot thi FIRST Robotics Competition (FRC).

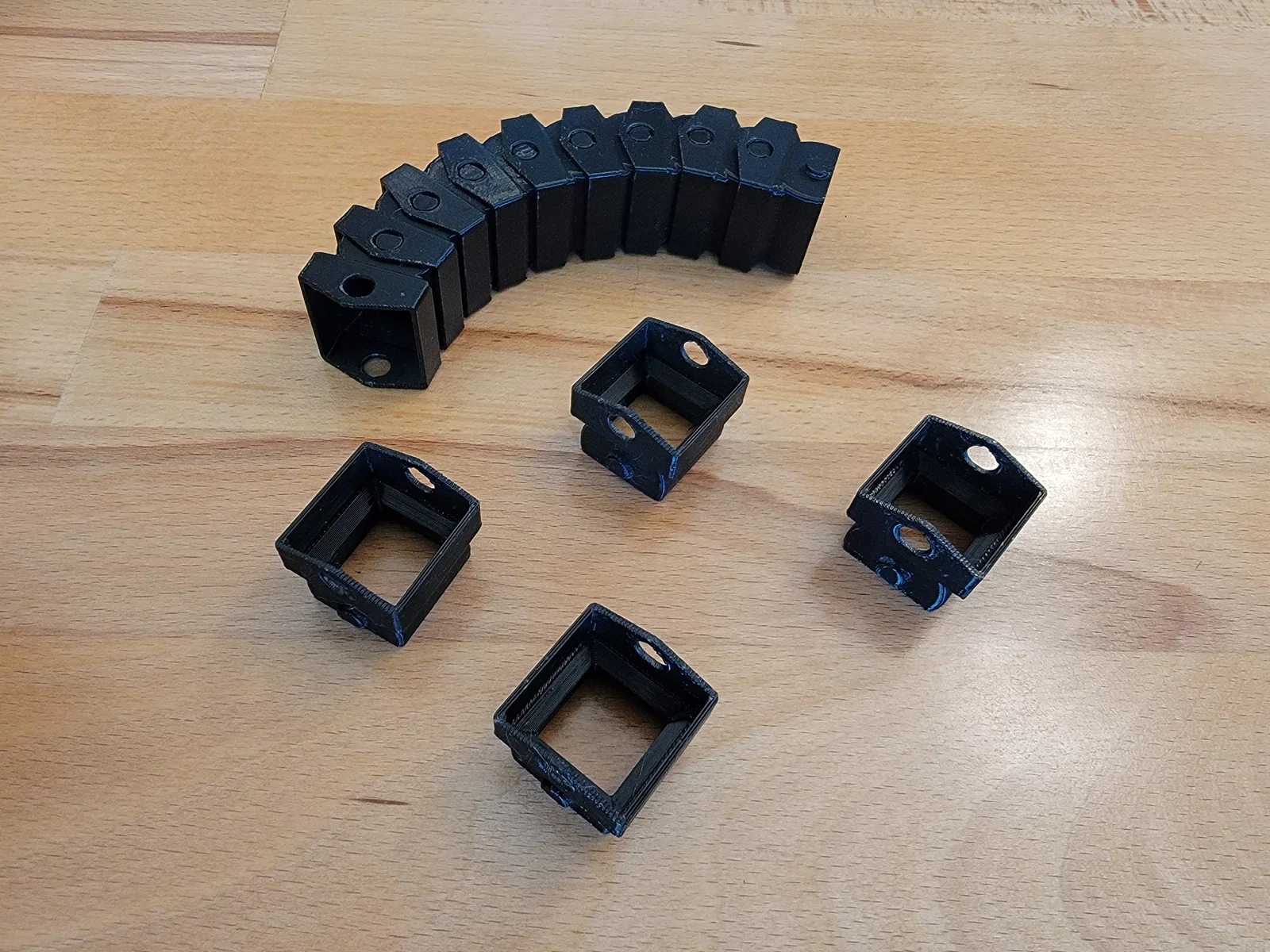

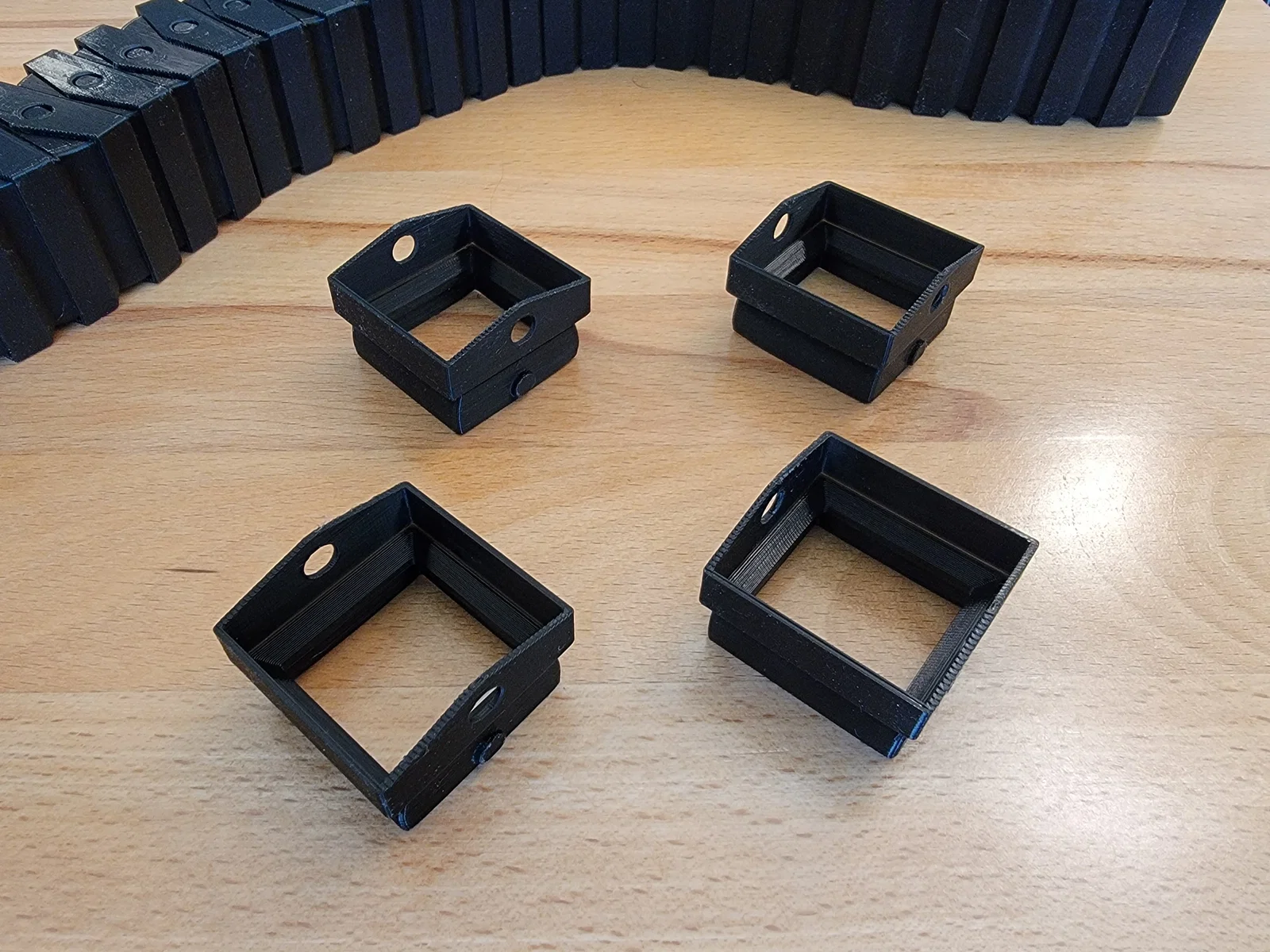

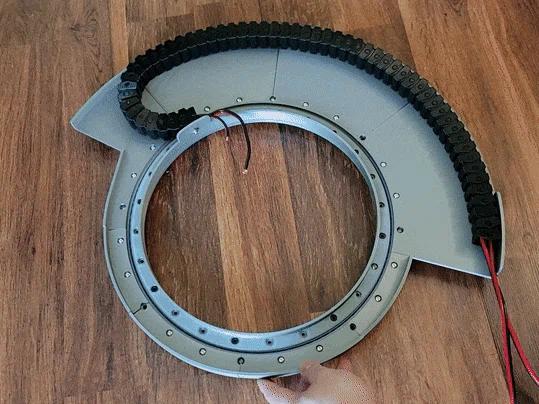

Có kèm 2 kích cỡ – một loại có ô mở cho cáp khoảng 0.625 inch x 0.625 inch, và một loại có ô mở khoảng 1 inch x 1 inch. Kích cỡ dùng trong GIF ở trên là các mắt xích 0.625 inch.

In

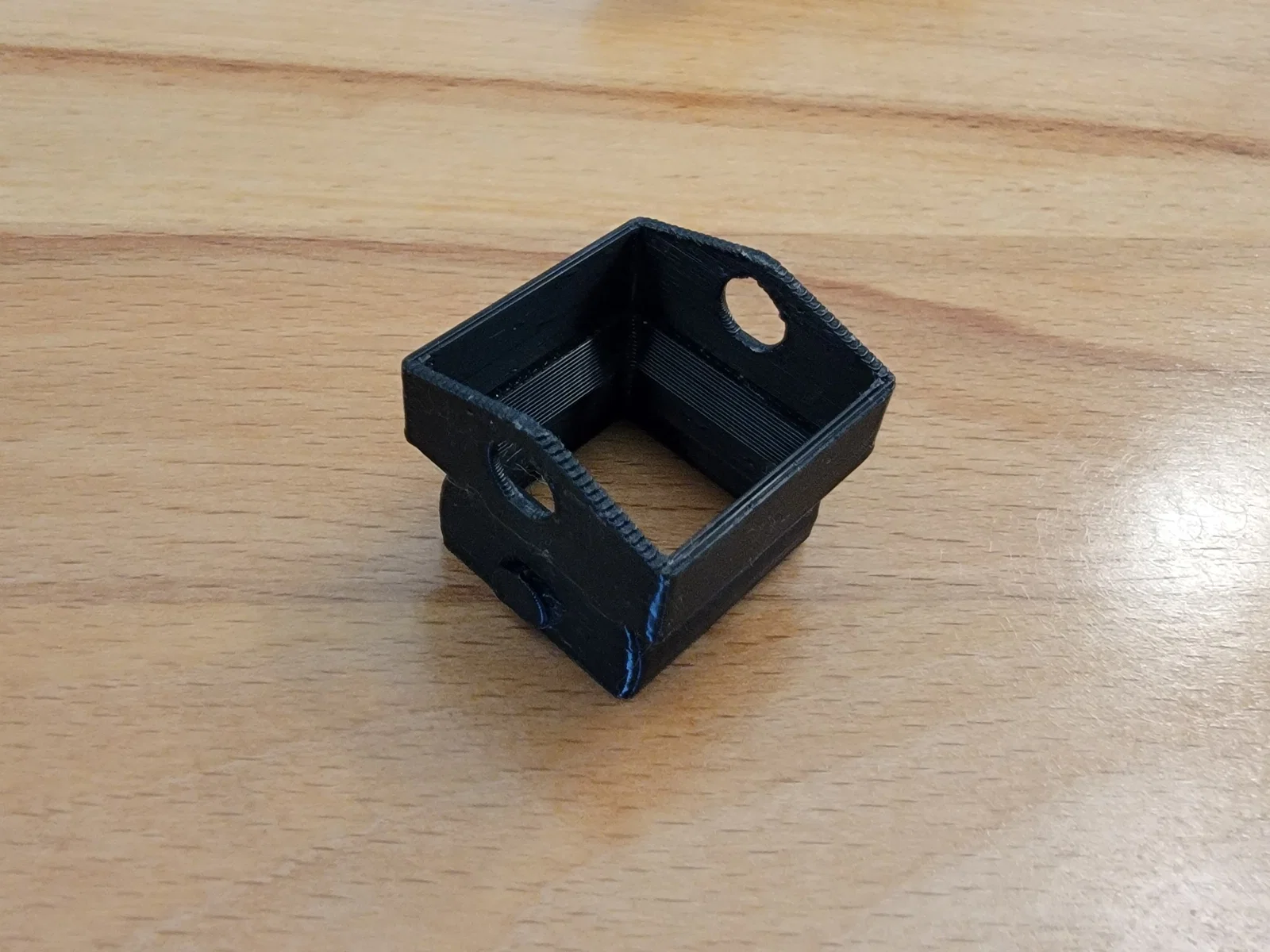

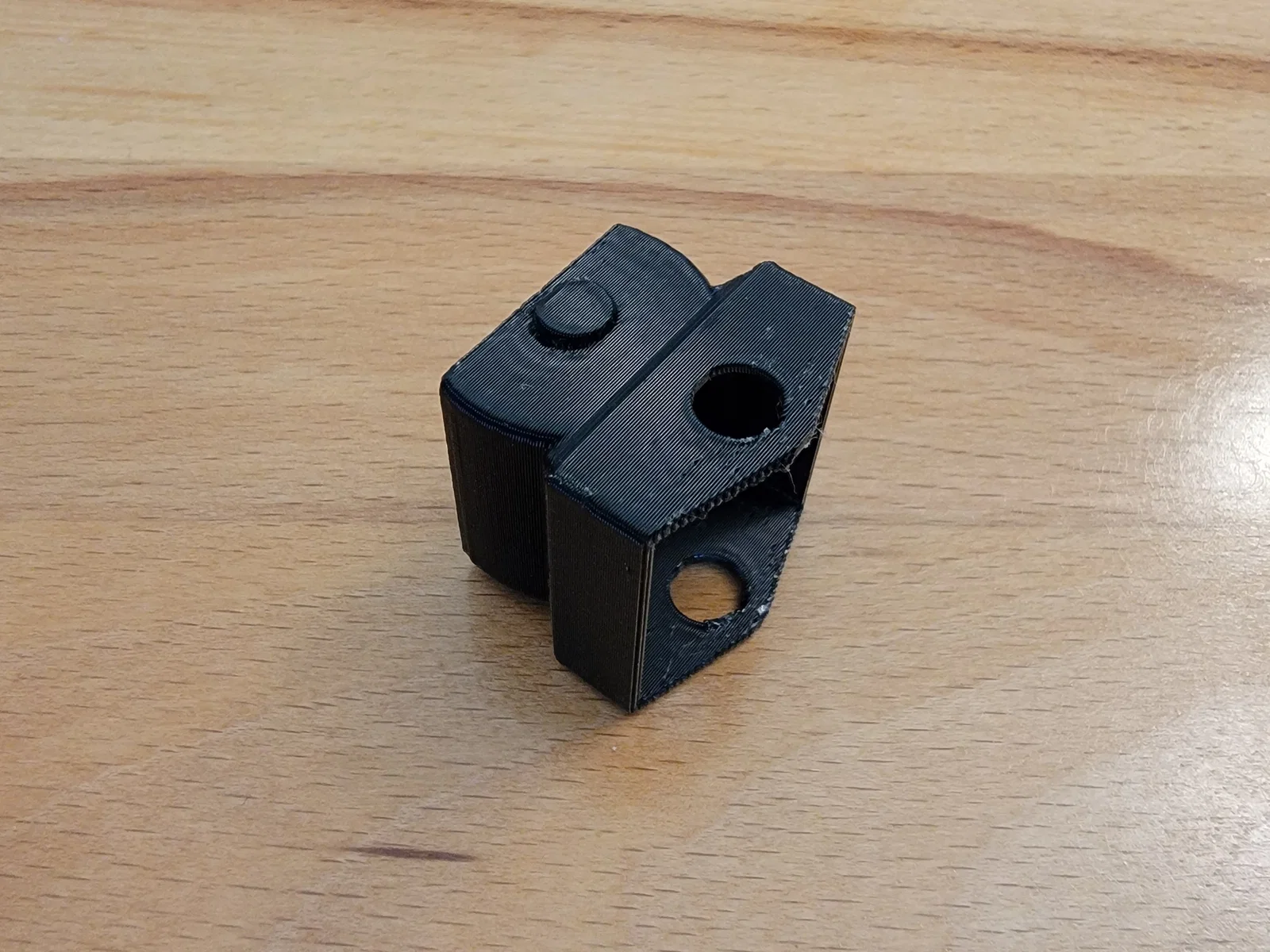

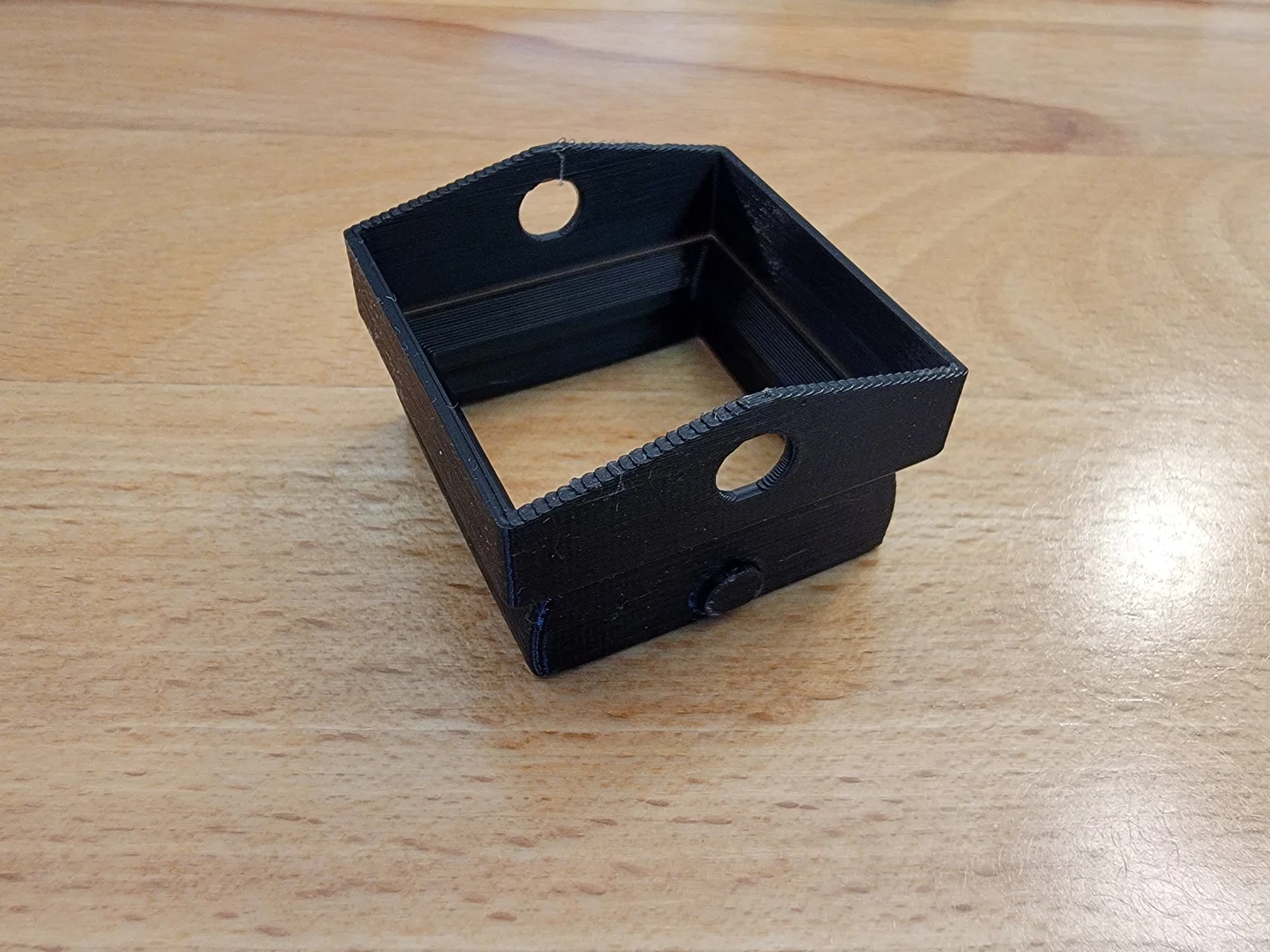

Thiết kế được tạo để in được bằng máy in FDM theo kiểu dựng đứng. Cần bridging nhẹ và các phần overhang ở 45 độ. Độ bám bàn in (bed adhesion) là yếu tố cực kỳ quan trọng vì diện tích tiếp xúc với bàn in rất nhỏ.

Khuyến nghị dùng PETG hoặc ABS để có độ bền, nhưng mình cũng đã thử và thấy PLA cho kết quả ổn. Lưu ý: stringing hoặc blobs ở phía trên chi tiết có thể làm hỏng dung sai (tolerances) cần thiết để vận hành mượt. Có thể bạn sẽ phải tinh chỉnh lại vài setting!
