XY Hole Compensation – Kiểm tra bù trừ kích thước lỗ theo trục X-Y
Mẫu testprint để kiểm tra sai lệch kích thước lỗ khi in 3D và tinh chỉnh ‘Hole Horizontal Expansion’ (Cura) hoặc ‘X-Y Hole Compensation’ (OrcaSlicer). Đo lỗ bằng calipers và nhập giá trị bù (+/-) cho chuẩn.
Mô tả
Bản in này dùng để kiểm tra tác động của ‘Hole Horizontal Expansion’ (Cura) / ‘X-Y Hole Compensation’ (OrcaSlicer).

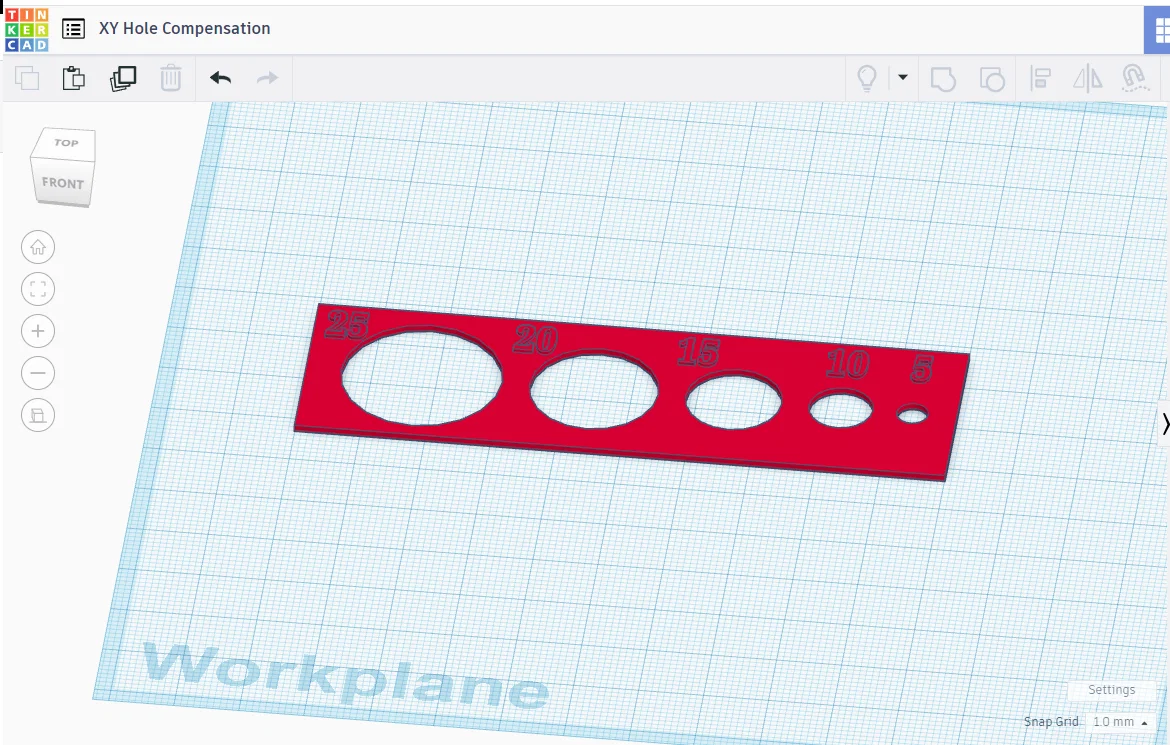

Hình chữ nhật phải đo đúng 100mm x 30mm. Các lỗ lần lượt là 25mm, 20mm, 15mm, 10mm và 5mm.
In xong, dùng thước cặp (calipers) đo đường kính các lỗ rồi chỉnh lại trong slicer nếu cần. Giá trị dương sẽ làm tất cả các lỗ lớn hơn, giá trị âm sẽ làm tất cả các lỗ nhỏ hơn theo đúng mức đã đặt (ví dụ lỗ 20mm đo được 19.5mm thì nhập +0.5mm; nếu đo được 20.5mm thì nhập -0.5mm).
