Hệ Thống Lưu Trữ Filament Modular Treo Tường (Modular Filament Storage System)

Tác giả theo_from_tinkertv

Lượt tải
325
Lượt thích
498
Lượt coi
12.476

File 13 3,3 MB

  • L_F_T_RHLD_MIRROR_1776910222.stlSTL · 28,4 KB
  • L_F_T_RHLD_1776910223.stlSTL · 28,4 KB
  • L_F_B_RHLD_MIRROR_1776910224.stlSTL · 71,4 KB
  • L_F_B_RHLD_1776910227.stlSTL · 71,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

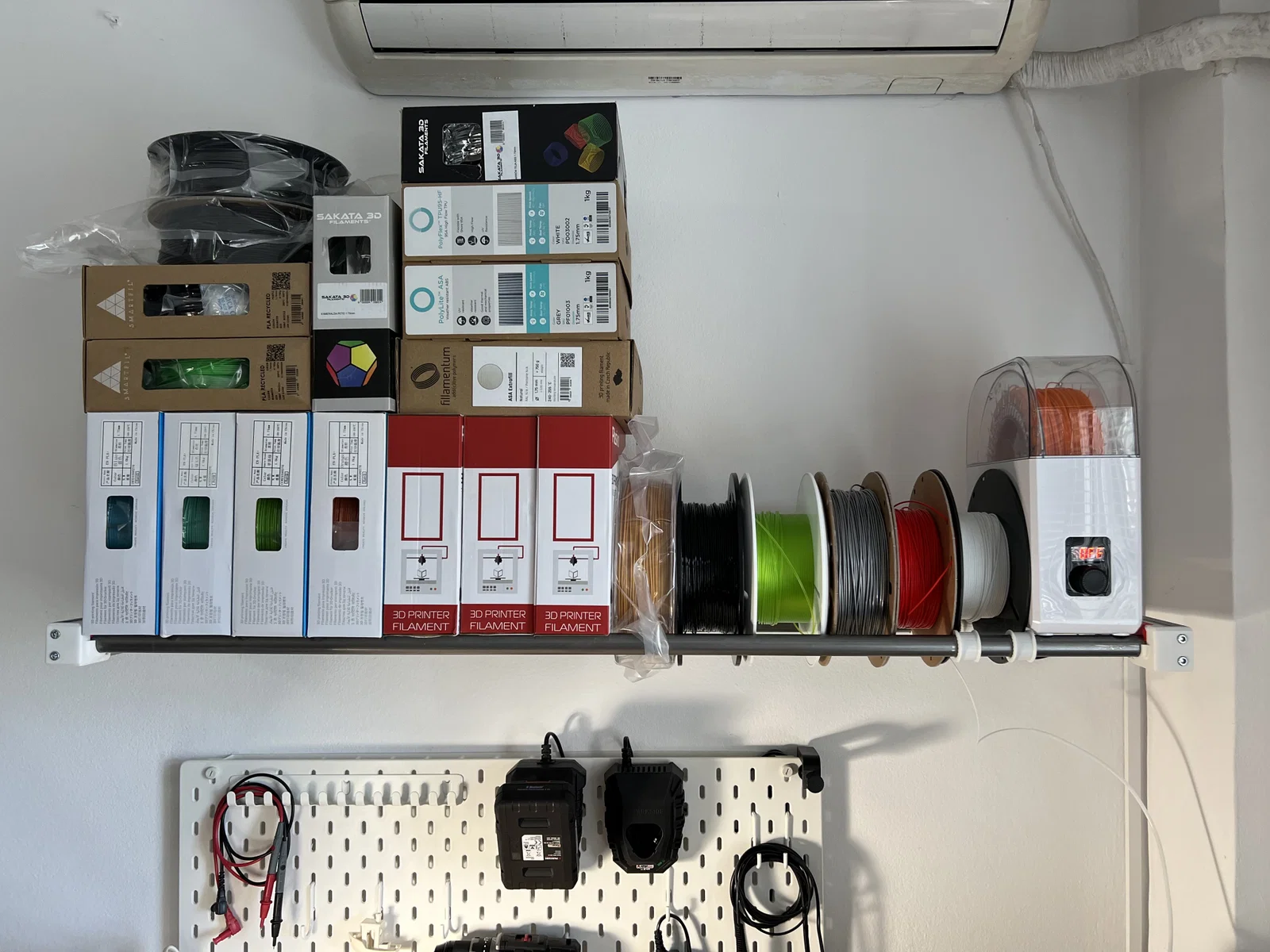

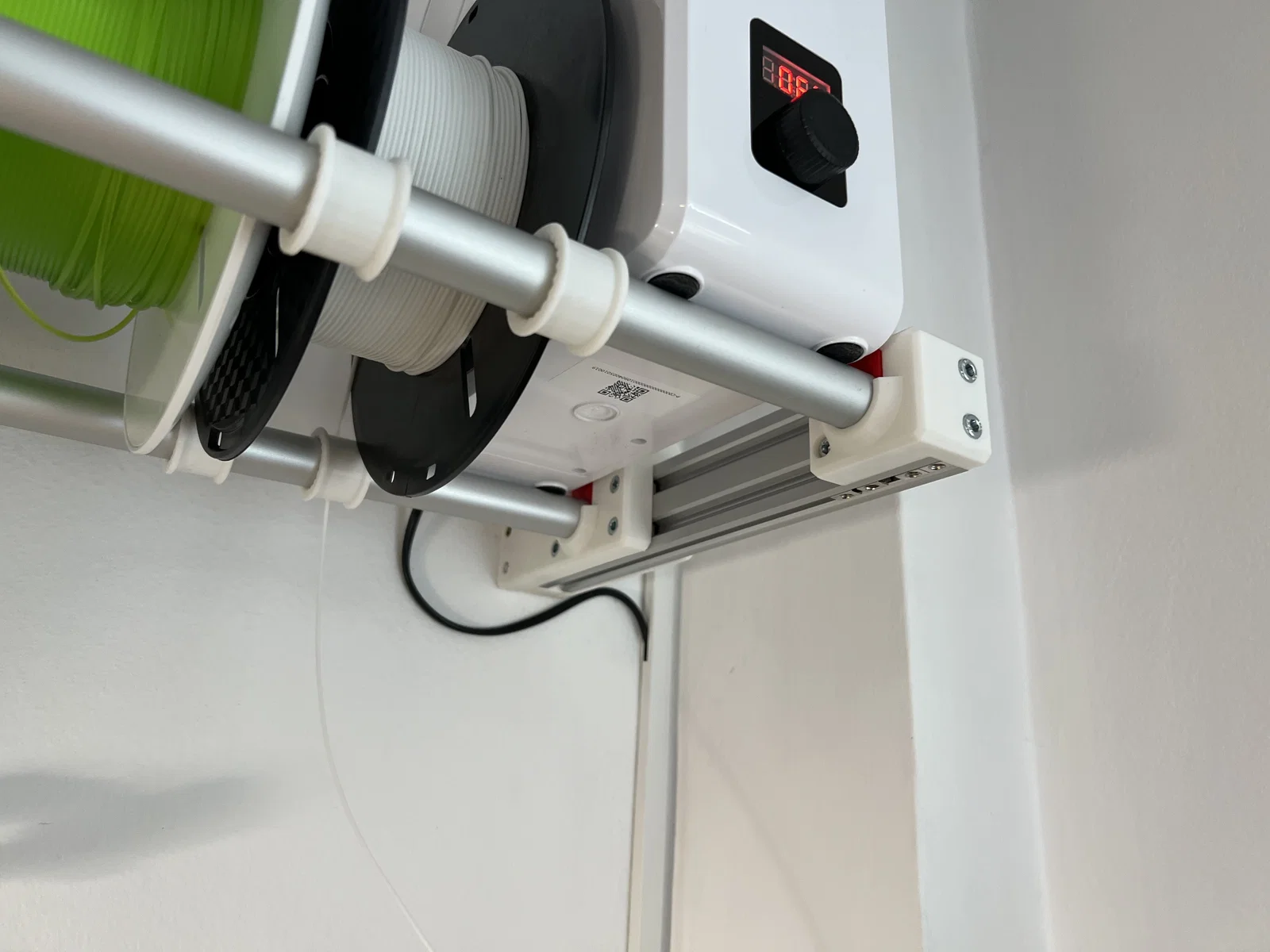

Hệ thống lưu trữ filament dạng modular đơn giản mà hiệu quả cho các cuộn spool của bạn.

Thiết kế này dùng thanh nhôm định hình 2020 V-Slot của Openbeam, và có thể treo lên tường.

Ý tưởng cũng khá đơn giản: bạn có thể dùng thanh 20mm V-Slot và bắt các bracket lên đó; hoặc bạn có thể in một miếng wall hanger (đã kèm) để bắt vít cố định lên tường, rồi gắn các bracket trực tiếp lên wall hanger.

Các bracket sử dụng thanh 2040 V-Slot dài 20cm hoặc 25cm, để bạn có thể gắn thêm nhiều phụ kiện lên đó.

Các chi tiết in 3D

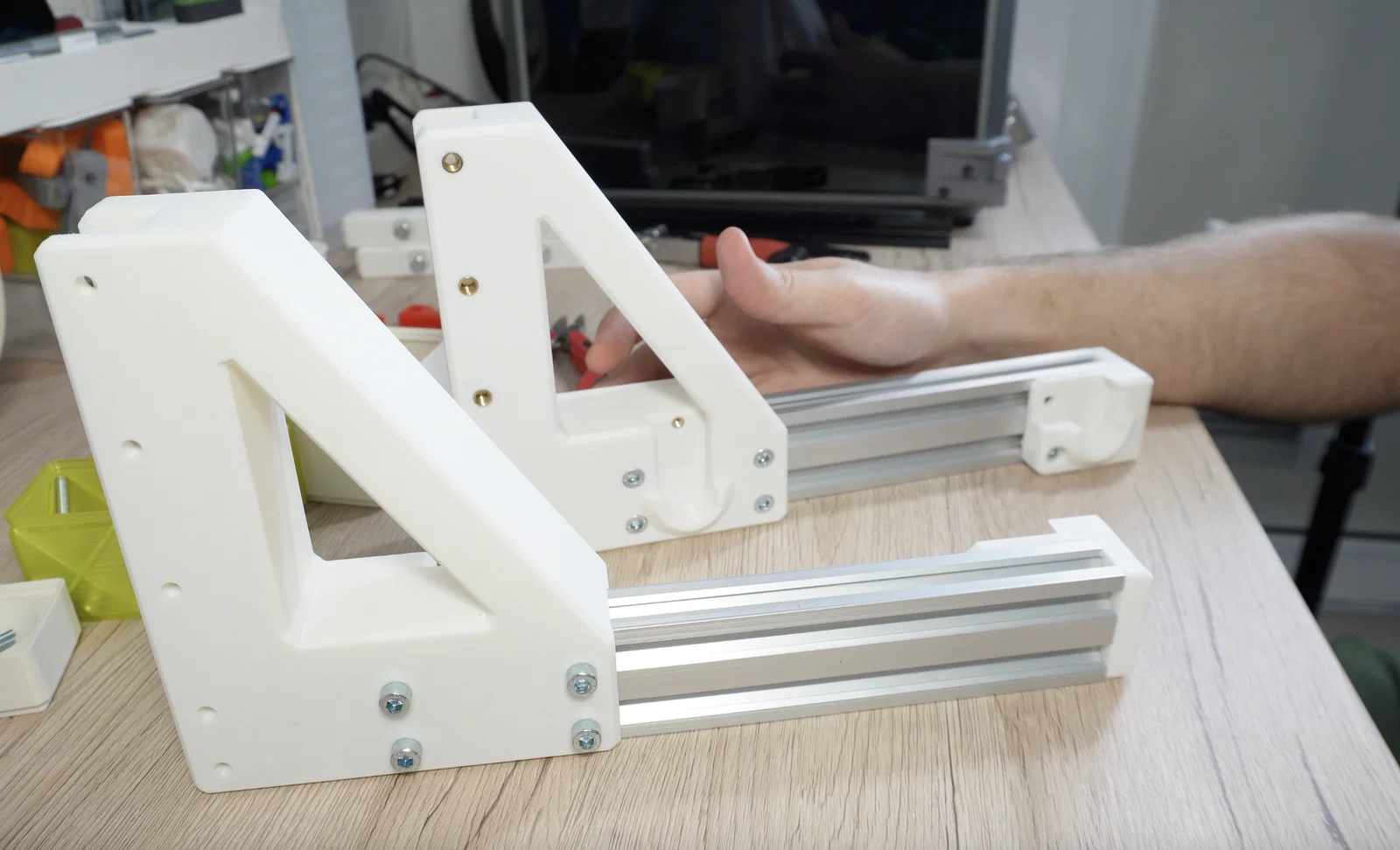

  • L_F_B_RHLD - Giữ thanh rod bên trái, phía trước, phía dưới
  • L_F_B_RHLD_MIRROR - Giữ thanh rod bên phải, phía trước, phía dưới

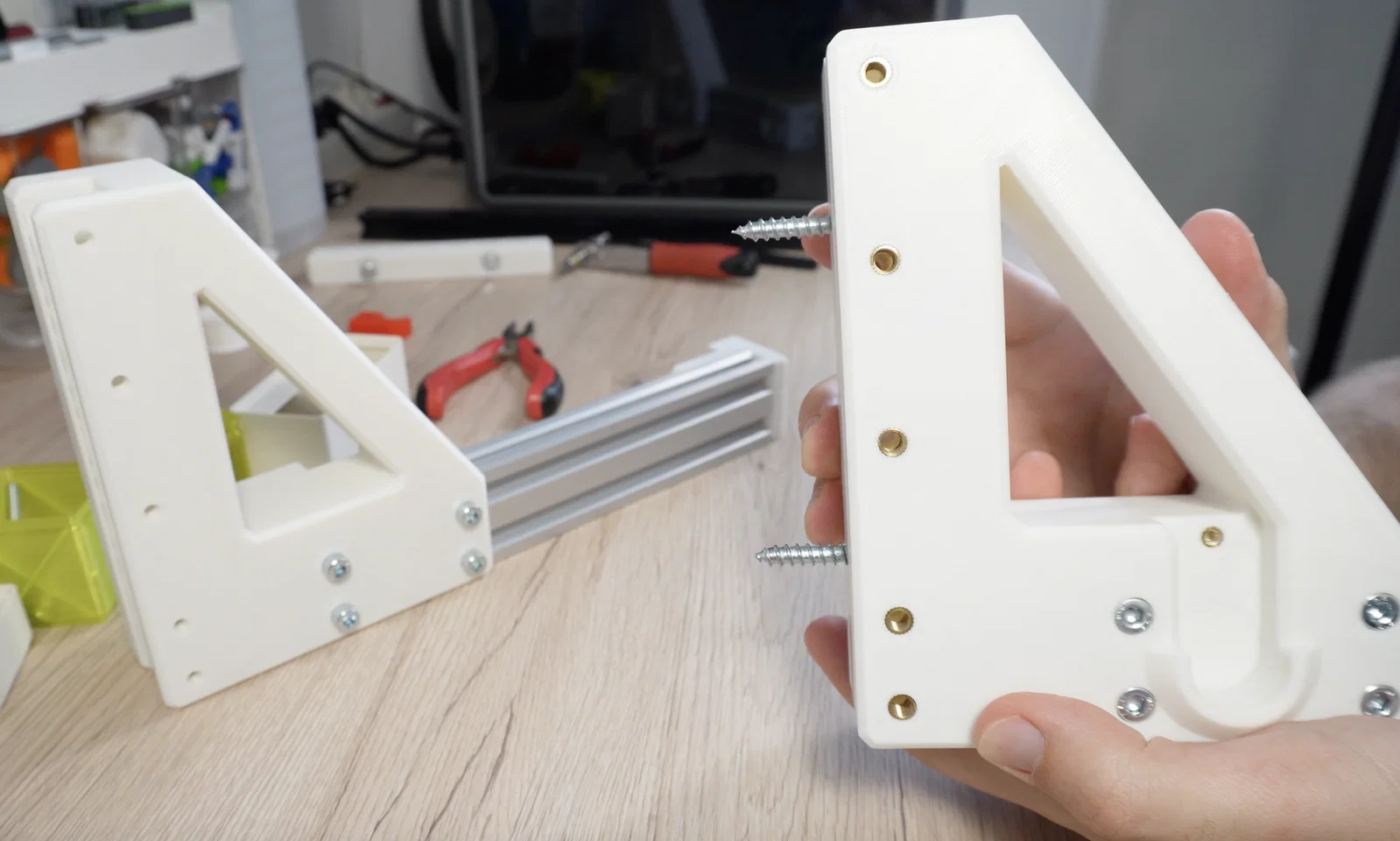

  • L_F_T_RHLD - Giữ thanh rod bên trái, phía trước, phía trên - cơ chế khóa
  • L_F_T_RHLD_MIRROR - Giữ thanh rod bên phải, phía trước, phía trên - cơ chế khóa

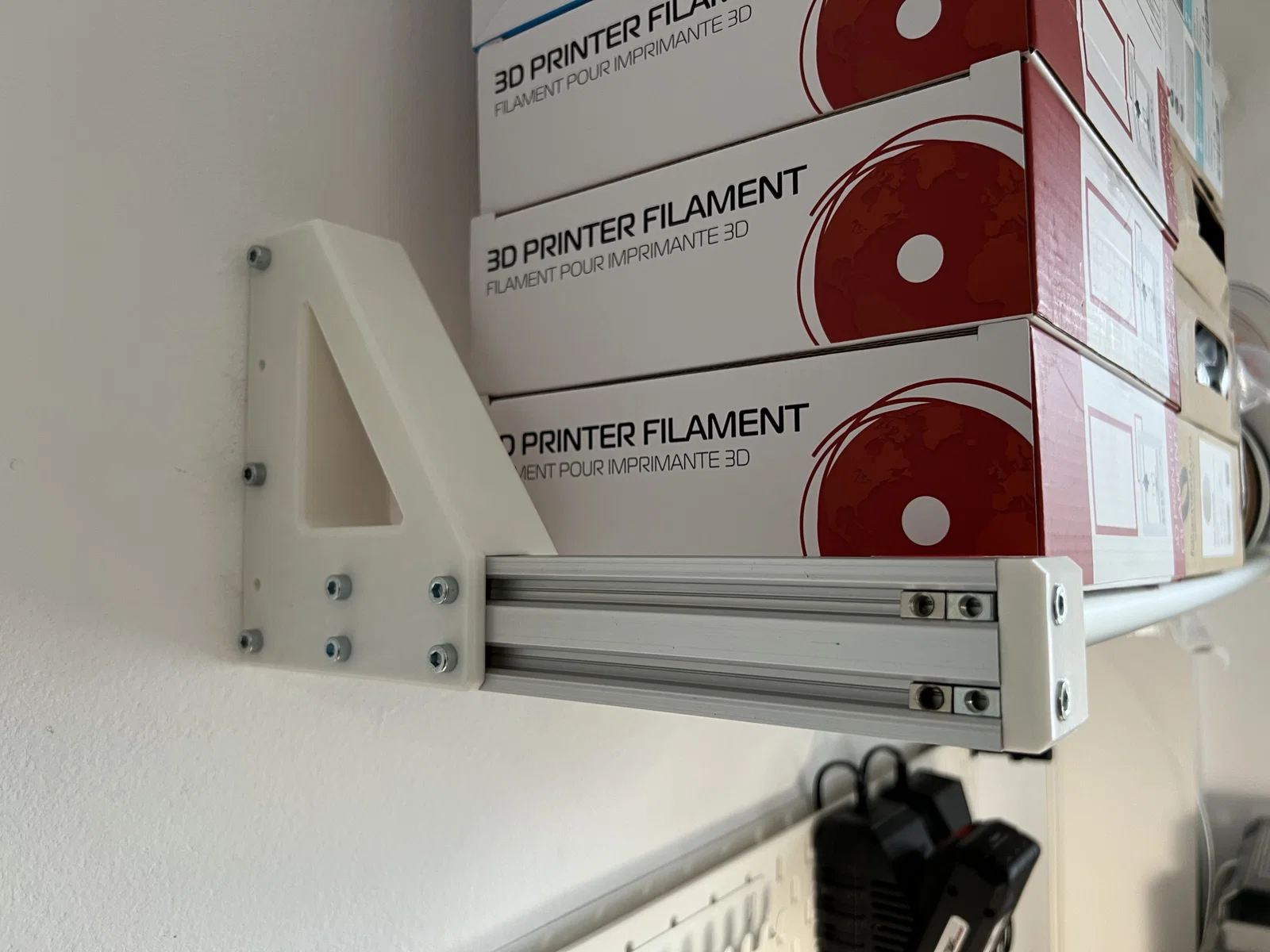

  • WALL_MOUNT - Bracket trái để cố định mọi thứ vào đúng vị trí
  • WALL_MOUNT_MIRROR - Bracket phải để cố định mọi thứ vào đúng vị trí

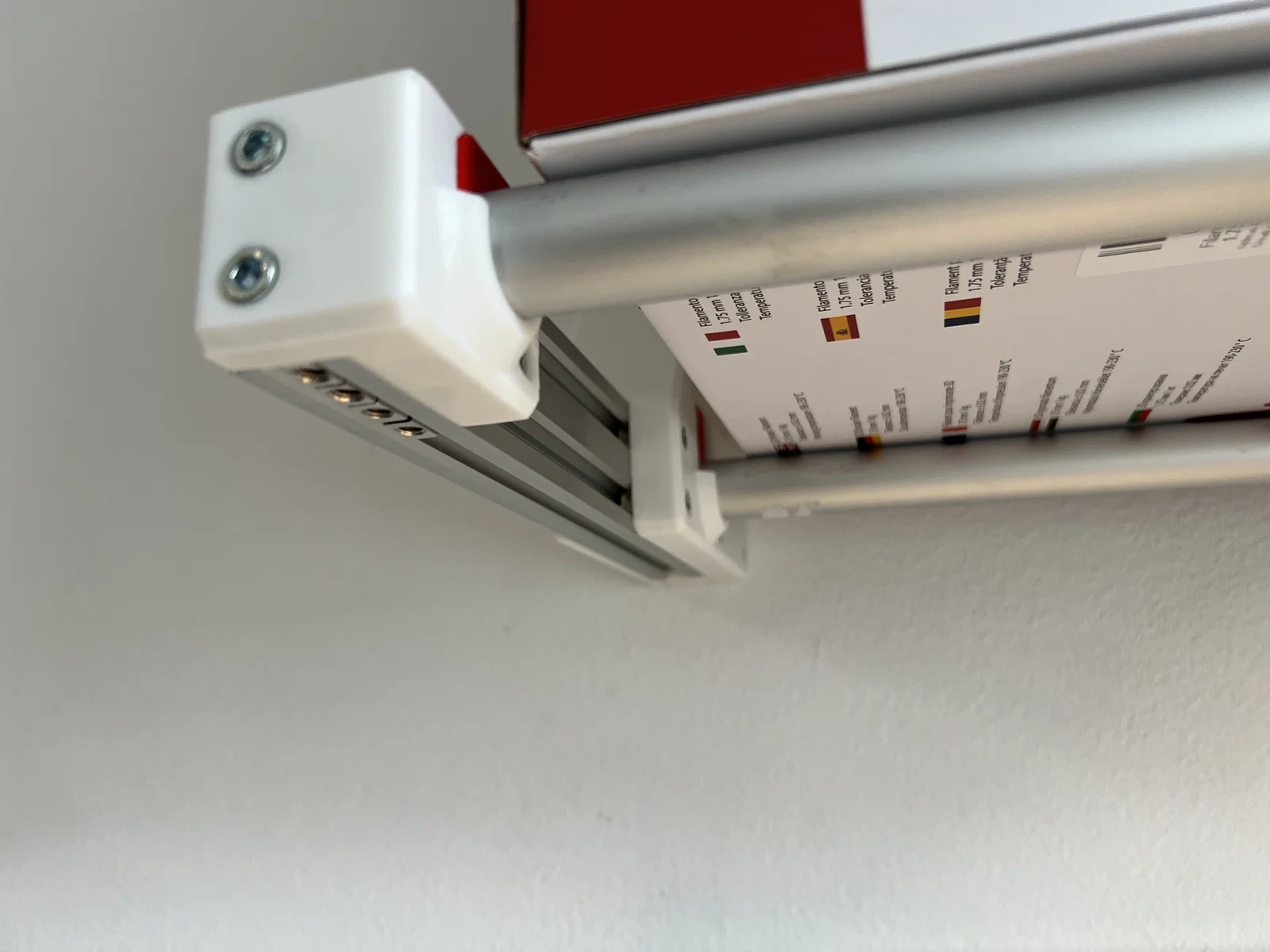

  • ROD_CAP - Cơ chế khóa thanh rod cho bracket trái
  • ROD_CAP_MIRROR - Cơ chế khóa thanh rod cho bracket phải
  • WALL_HANGER - Chi tiết in 3D được bắt vít cố định lên tường
  • WALL_MOUNT_MID - Bracket giữa cho các bản lắp dài hơn (đỡ phần giữa của thanh rod)
  • ROLLER_20mm - bushing giúp giảm ma sát của các cuộn filament trên thanh rod

Phần cứng cần chuẩn bị

  • 2 thanh rod hoặc ống (conduit) nhôm/thép 20x1.5mm - dài 1m
  • 4 vít gỗ/bê tông 6mm (tùy loại tường của bạn)
  • 10 vít M5x40mm (cố định bracket vào wall mount)
    • hoặc
  • 20 vít M5x12mm (cố định bracket vào thanh 2020 V-Slot có sẵn)
  • 20 vít M5x12mm (cố định thanh 2040 V-Slot & nắp end cap)
  • 4 vít M5x20mm (cố định end cap vào các lỗ giữa của 2040 V-Slot)

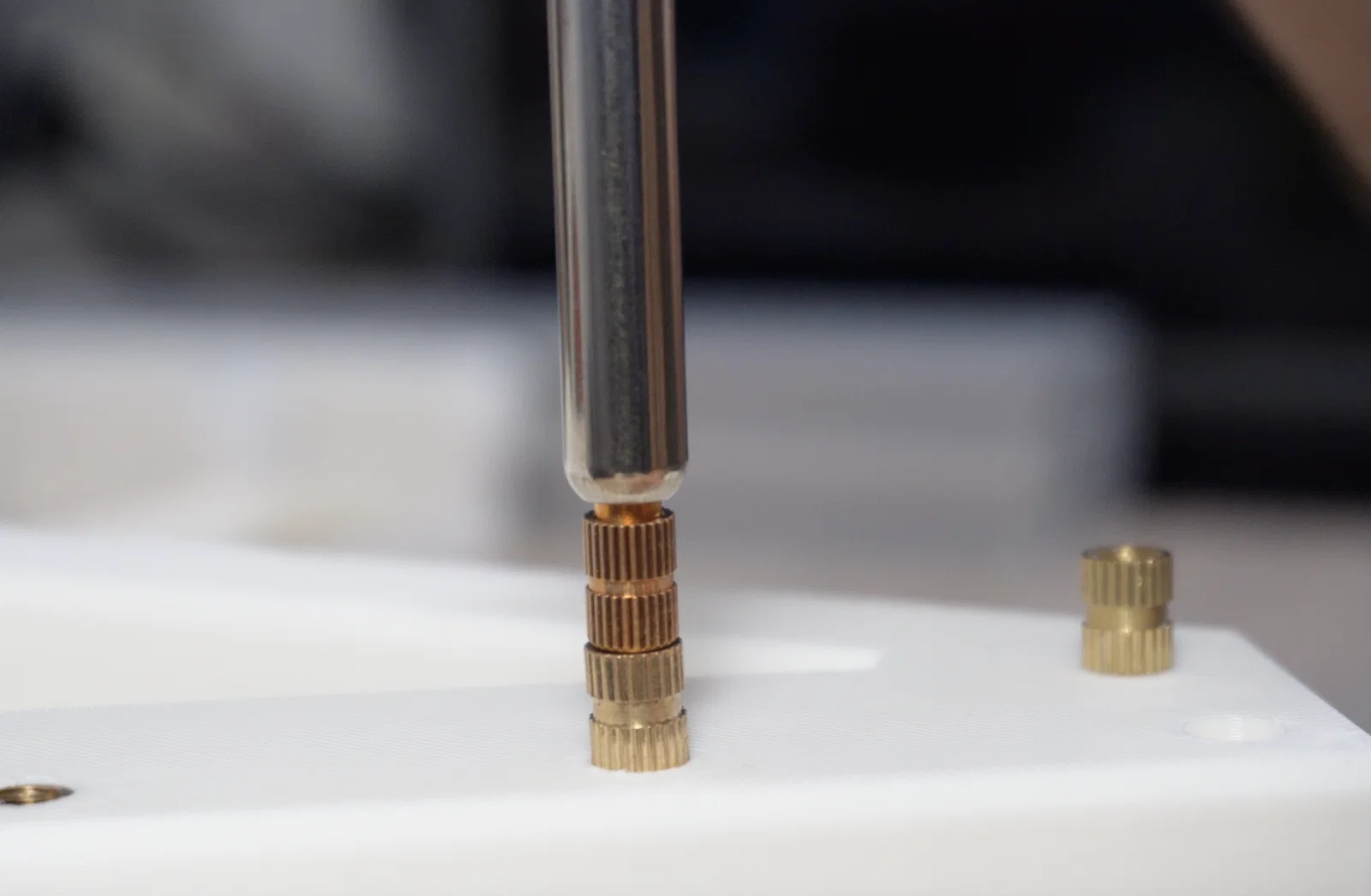

  • 10 insert đồng M5 dạng heat insert (chỉ cần nếu bạn bắt bracket vào wall mount)

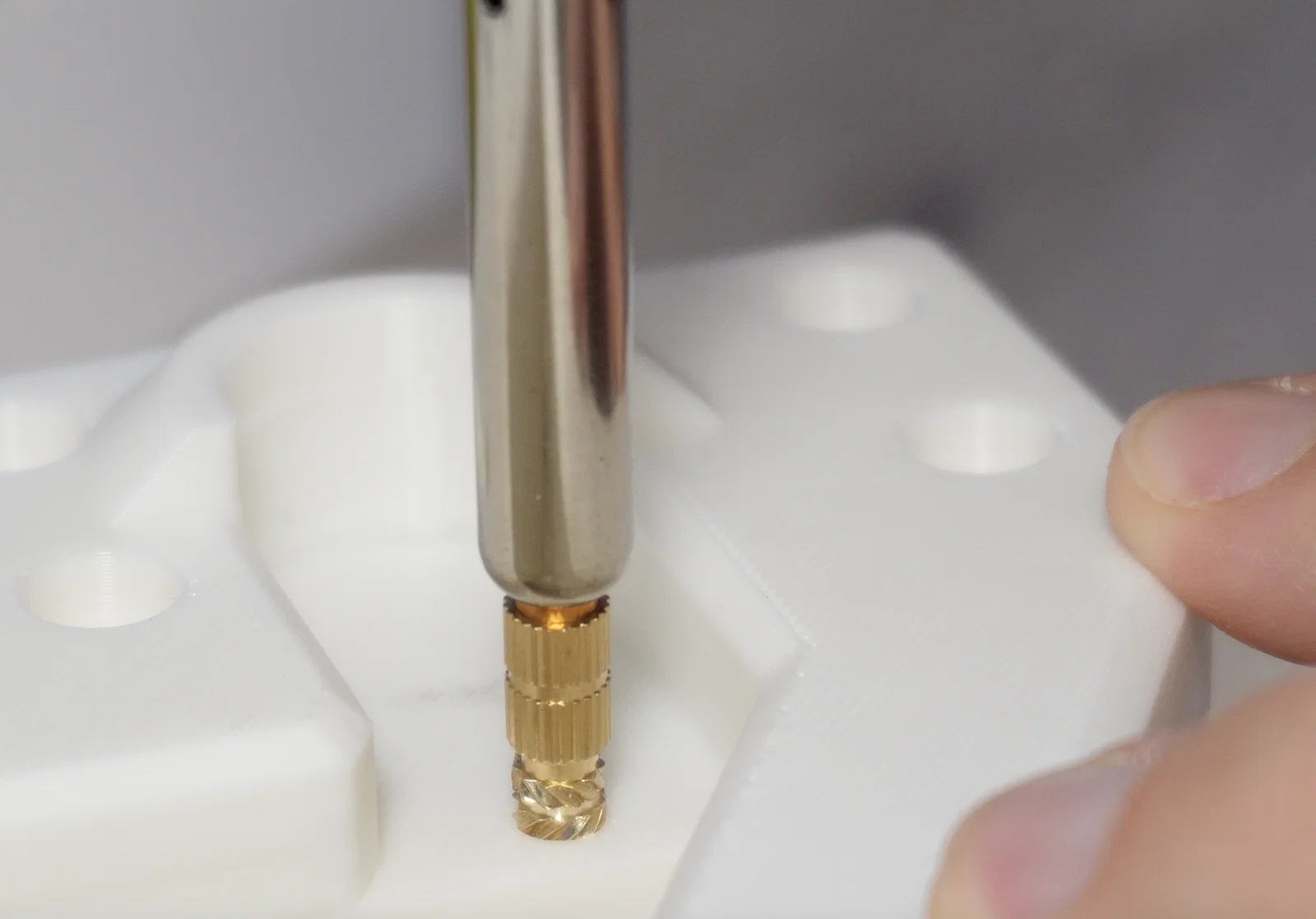

  • 2 insert đồng M3 dạng heat insert - cơ chế khóa

Tất nhiên phần cứng có thể tùy biến lại cho hợp nhu cầu của bạn :)

Nếu bạn muốn xem mình làm cái này như thế nào, bạn có thể xem video bên dưới:

Nếu bạn cần hỗ trợ hoặc có góp ý gì, cứ thoải mái để lại bình luận bên dưới nha :)
