Vòng bi con lăn bằng filament (Filament Roller Bearing)

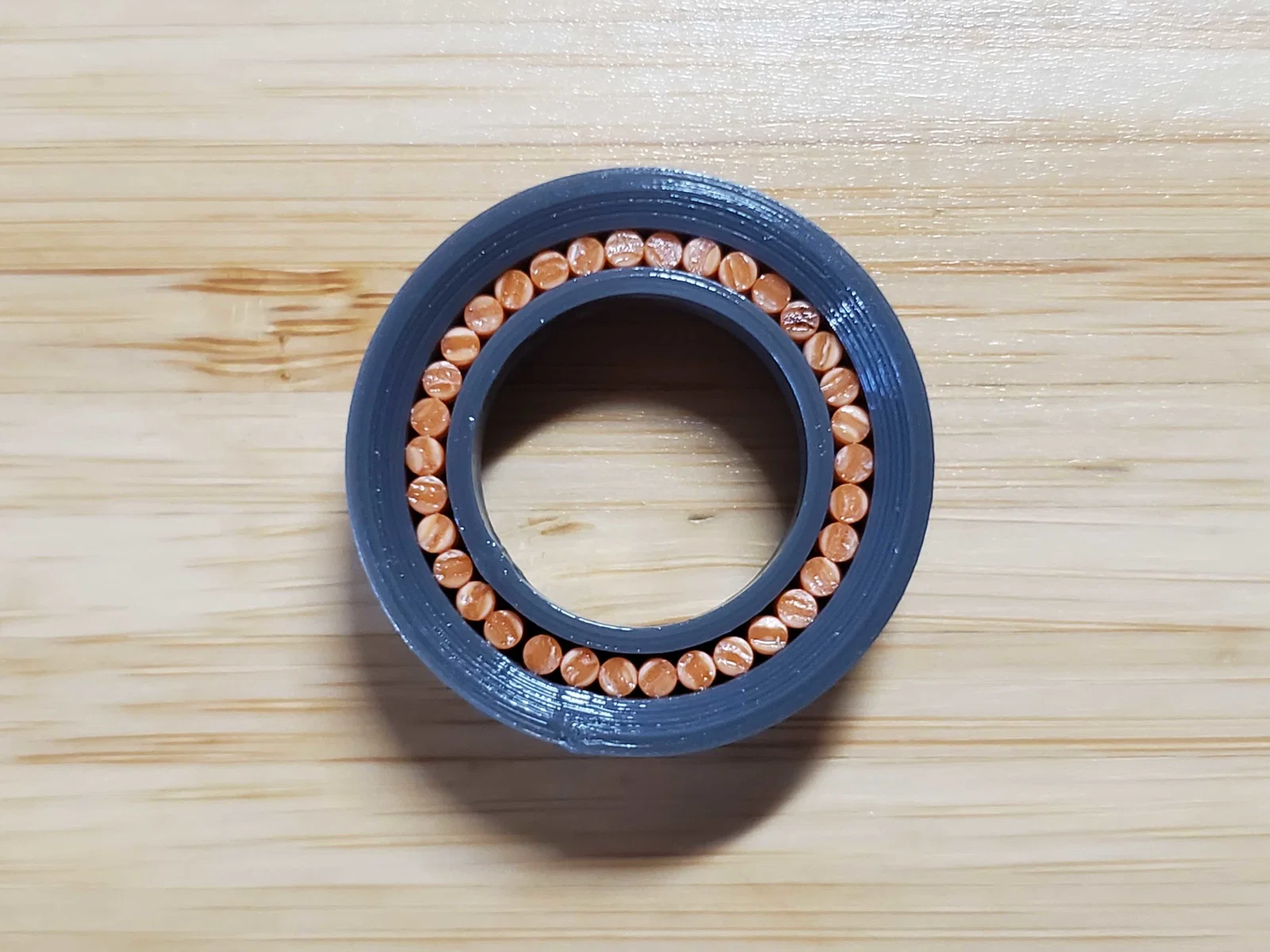

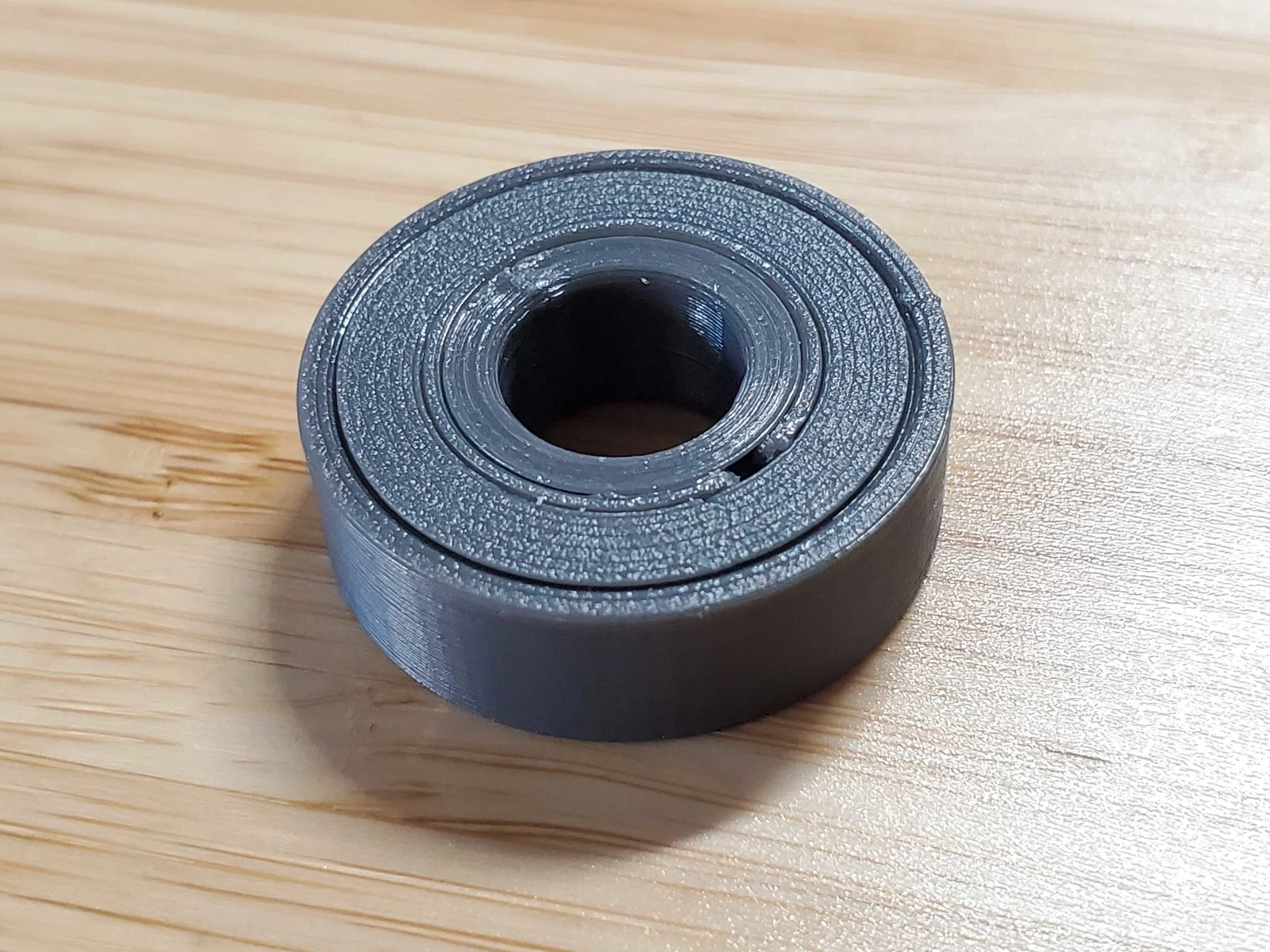

Vòng bi con lăn này được thiết kế để in 3D hoàn toàn, dùng các đoạn filament 1.75mm tiêu chuẩn làm con lăn/kim. Đây là kiểu full complement, tức là không có cage để tách con lăn ra; các con lăn sẽ cọ nhẹ vào nhau. Dù vậy, vòng bi vẫn lăn khá trơn khi bạn chỉnh clearance cho chuẩn. Mẫu cơ bản là loại thay thế lắp vừa cho vòng bi dòng 6000 (OD 26mm, ID 10mm). Lưu ý: vòng bi này tối ưu cho radial load—còn thrust load thì nó sẽ chuyển sang dạng trượt plastic-on-plastic.

Video demo

Mình có cung cấp file STEP cho ai muốn tinh chỉnh clearance theo máy in của bạn. Đồng thời cũng có file CAD parametric gốc của Fusion360 cho ai cần một kích thước vòng bi khác.

Ngoài ra còn có một cái jig nhỏ để giúp cắt các đoạn filament đúng kích thước (dùng kềm cắt).

Nói thiệt là nhét hết mấy con lăn nhỏ vô khá cực. Nếu có grease thì sẽ dễ hơn nhiều. Nếu không có, làm theo thứ tự chung như sau:

1. Dùng tay không thuận làm dấu “thumbs-up”.
2. Đặt Cap lên ngón cái, phần flange hướng xuống.
3. Thả Outer Race trùm lên Cap.
4. Xoay ngón cái gần như nằm ngang và dùng ngón trỏ + ngón giữa đỡ Outer Race.
5. Dùng nhíp hoặc kềm mũi nhọn (needlenose), thả một con lăn vào sát ngón trỏ (bóp nhẹ để giữ nó tại chỗ).
6. Thả thêm một con lăn vào sát ngón giữa (bóp nhẹ để giữ).
7. Lấp đầy khoảng trống giữa hai con lăn đầu tiên.
8. Bắt đầu xếp tiếp con lăn về hai phía, từ từ.
9. Kiên nhẫn nhét đủ 34 con lăn vào rãnh.
10. Rút ngón cái ra khỏi Cap thật cẩn thận, nhớ đừng để Outer Race tuột ra.
11. Ép Inner Race vào Cap để khóa các con lăn bên trong.
12. Ép Ring vào rãnh tạo bởi phần tiếp giáp giữa Inner Race và Cap.

Nếu bạn có grease:

1. Bôi grease lên bề mặt ngoài của phần trụ Cap.
2. Dán 34 con lăn lên bề mặt đã bôi grease của Cap.
3. Luồn Outer Race vào Cap, trùm qua các con lăn.
4. Tiếp tục từ bước 11 ở trên.
