Giá đỡ HDD dọc 2.5" & 3.5" gắn vào quạt (2x-7x, 120mm/140mm)

Mình cần thêm chỗ để gắn ổ cứng trong home server. Mình có tham khảo các mẫu mount của sk_2002 và xcooling, nhưng sau khi in bản 4-bay thì mình mới nhận ra cái case của mình có vị trí bắt quạt 140mm ở phía đáy. Thiết kế lại chút trong SketchUp, và qua hai lần chỉnh sửa, mình ra được mấy mẫu này.

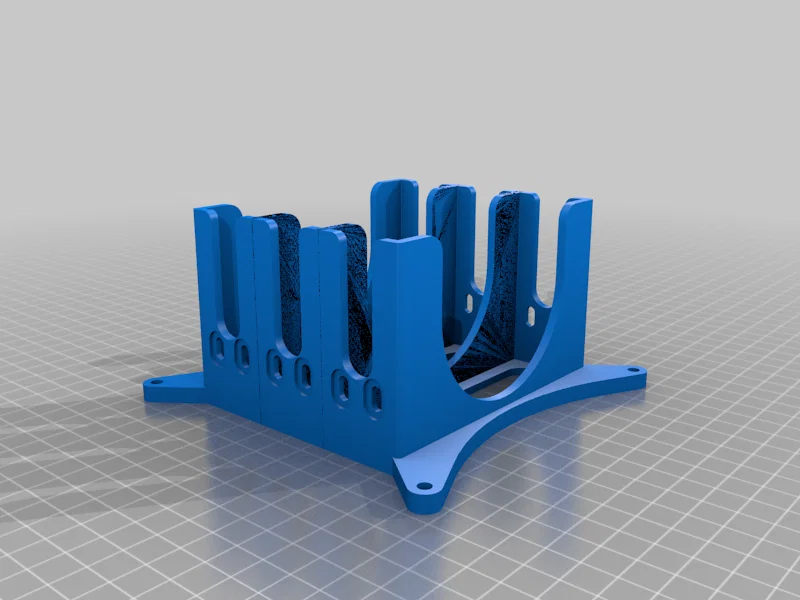

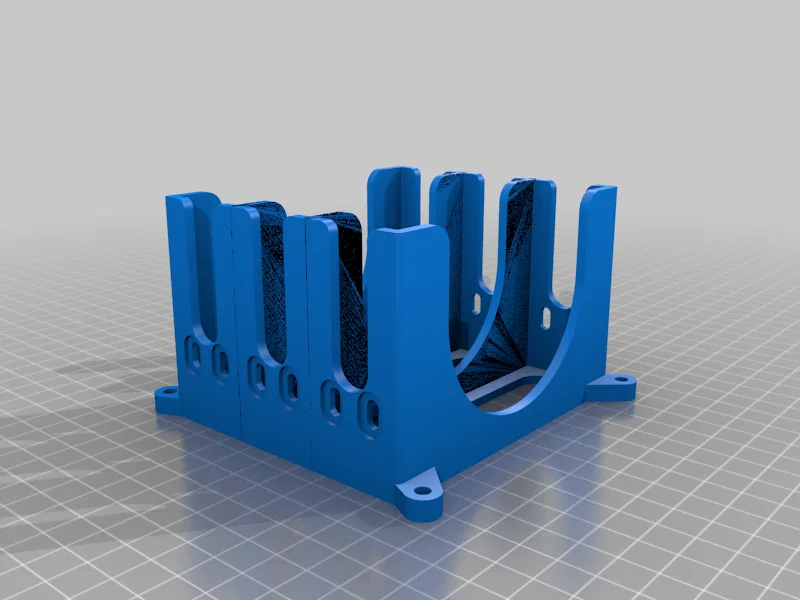

lưu ý: 1) chỉ bản 2-bay và 3-bay là thiết kế theo chuẩn lỗ quạt 120mm. Các bản còn lại đều theo khoảng cách 140mm.

Các mount có thể cố định bằng ốc bắt quạt tiêu chuẩn.

Các lỗ để bắt ổ đã được kéo dài, để bạn có thể lót thêm mút/foam chống rung ở đáy mỗi bay (nếu muốn) mà vẫn bắt ốc giữ ổ chắc chắn.

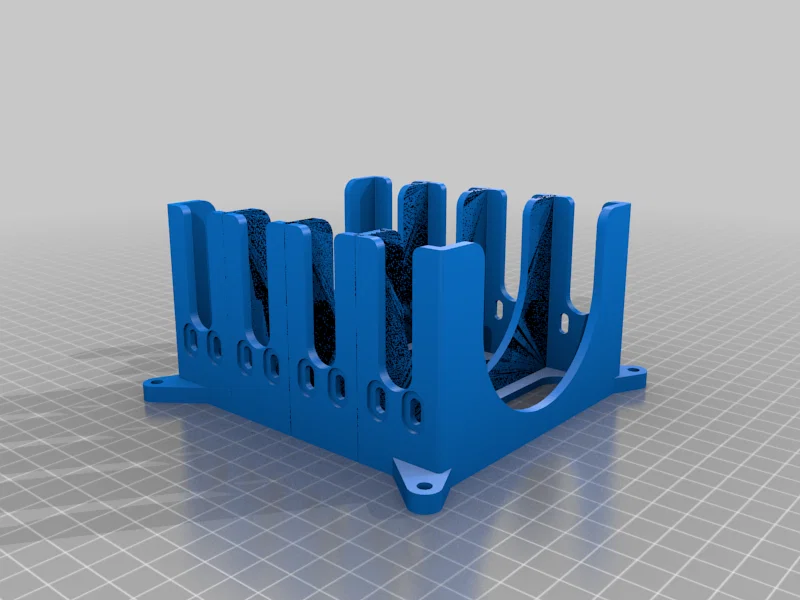

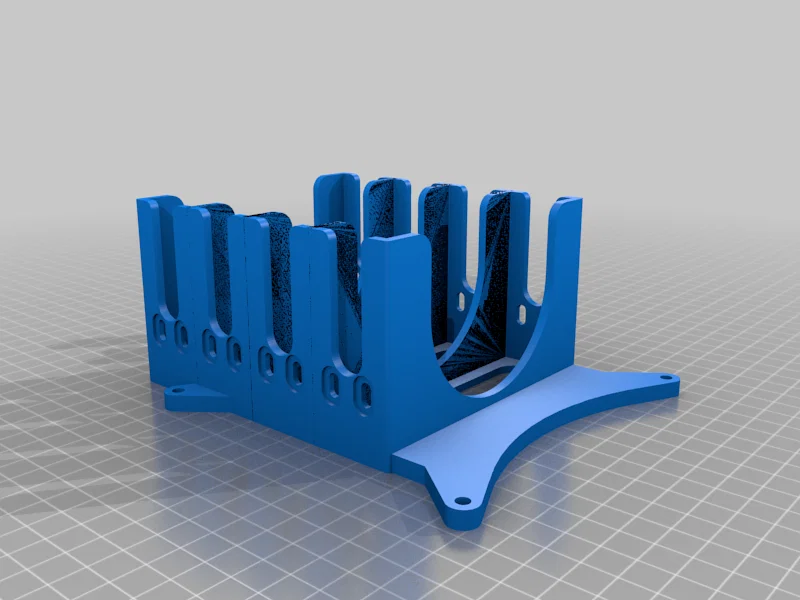

Các bản 3-bay và 4-bay chuẩn 140mm có cả kiểu thường (regular) và kiểu lệch 32mm (32mm offset) để chừa thêm khoảng hở so với mainboard.

EDIT: 30 December, 2025

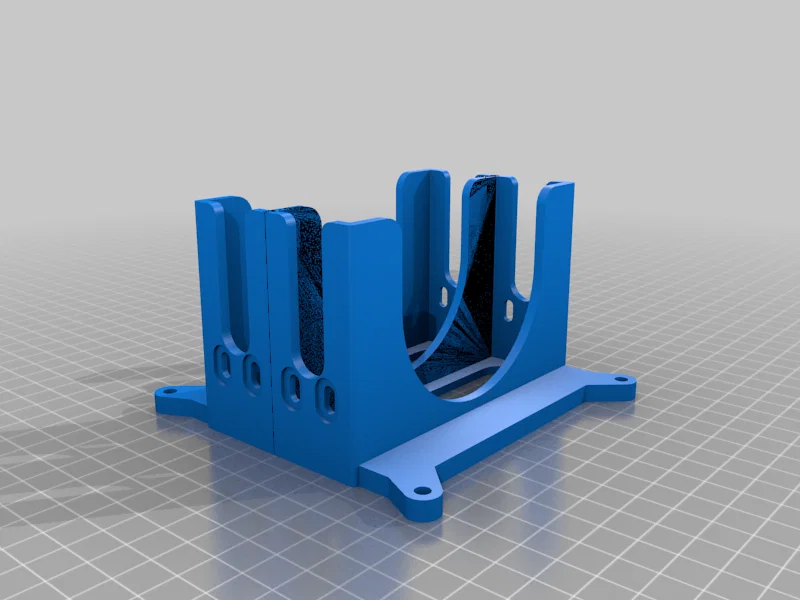

Theo yêu cầu của user Rabble, mình đã thêm mount 140mm cho 1 ổ và 2 ổ với offset “có thể là hơi nhiều”, để dễ né các GPU cỡ rất lớn.

EDIT: 2 October, 2025

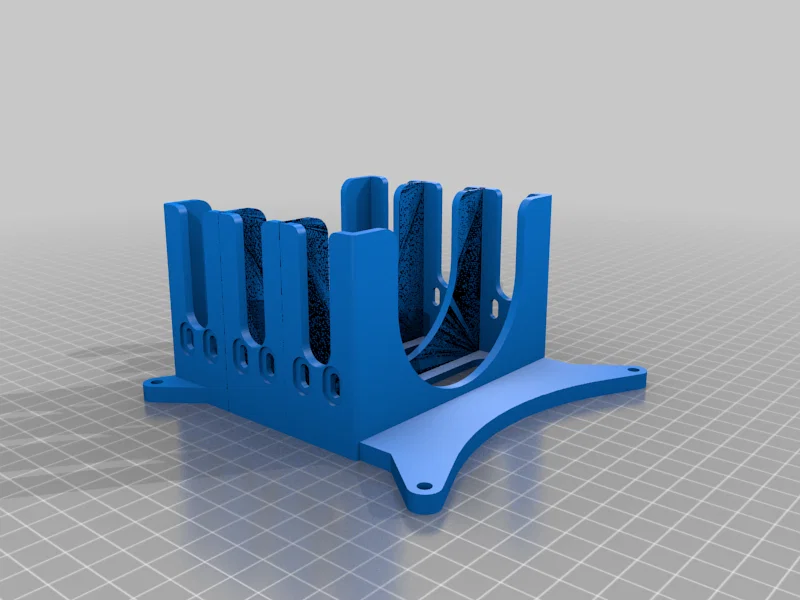

Theo yêu cầu của user Kit Smith, mình đã thêm các biến thể v3-if “increased flow” cho mount 120mm loại 2 ổ và 3 ổ, cũng như mount 140mm loại 3 ổ và 4 ổ (cả regular và offset). Ở các biến thể này, khoảng cách giữa các ổ được tăng gấp đôi, nên mới có nhãn “increased flow”.

EDIT: 25 August, 2025

Đã sửa đúng file V2 bị hỏng. Bản mới là v2b, có thể nhận ra bằng các thanh nối dạng hình thang thay vì dạng nửa tròn. Mình sẽ kiểm tra các file v2 khác và thay thế khi cần.

EDIT: 24 August, 2025

Mình thấy bình luận của user DVU nói file v2 cho bản 120mm 3 ổ không slice được. Ban đầu chỉ tính sửa và upload lại file, nhưng rốt cuộc thành ra holder v3. Về cơ bản giống v2, chỉ thay kết cấu nối giữa hai nửa. Dù sao thì hexagons là bestagons.

EDIT: 20 June, 2024

Theo yêu cầu của user Ariston, mình đã thêm mount 2.5" loại 4 khe cho vị trí quạt 120mm, để phù hợp với các ổ dày. Khoảng cách khe là 20mm, so với 15mm của bản 5 khe.

EDIT: 26 April, 2024

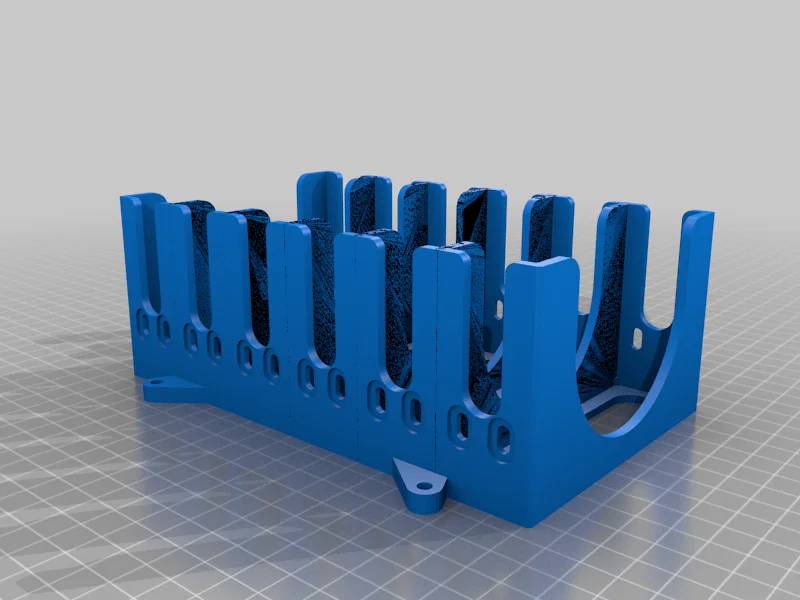

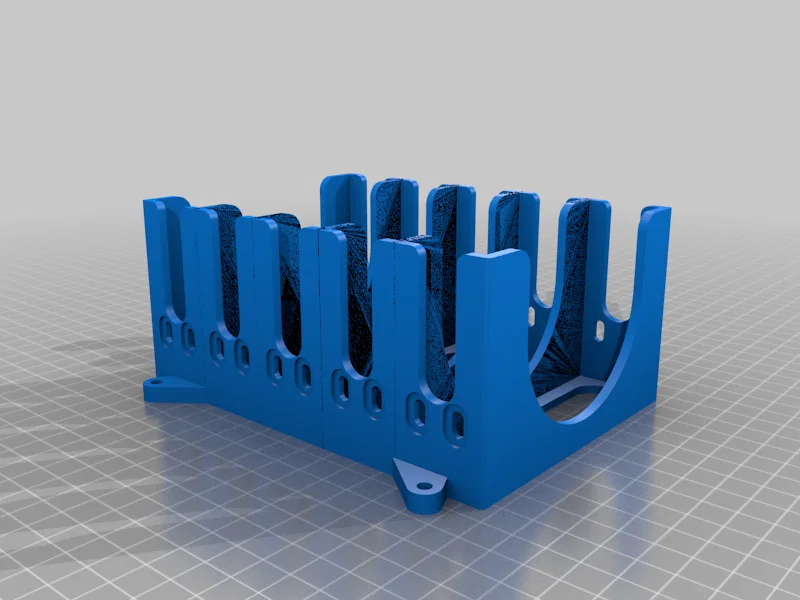

Cuối cùng cũng tạo và upload các file v2. Cấu hình mới mở các kênh gió giữa các ổ để tăng hiệu quả làm mát. Đồng thời thêm mount 2.5" loại 5x cho 120mm và 7x cho 140mm. Thanh bắt dày 6mm, nên dùng ốc M3x8mm hoặc M3x10mm để bắt ổ.

lưu ý: máy in 3D của mình hiện đang cất kho, nên dù đã tạo file, mình chưa in test được. Với mount ổ 3.5" thì không đáng lo, nhưng các mount 2.5" mình làm theo spec sheet chuẩn lỗ bắt của loại ổ này. Nếu lỗ bắt có lệch/không khớp thì báo giúp mình nha.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

No

Resolution:

0.28

Infill:

15%

Filament: Inland PLA Grey

Notes:

nếu bạn định dùng mấy món này ở bất kỳ vị trí nào trong case ngoài đáy, mình khuyên nên dùng filament khác thay vì PLA

Category: Computer
