Hộp che điện tử Ender 3 (Quạt 120mm)

Giới thiệu

Mục tiêu của mẫu này là

1. Thêm ngàm gắn xịn cho Raspberry Pi và chừa sẵn chỗ cho nhiều quạt 12V
2. Giảm ồn cho quạt của bộ nguồn và khoang điện tử bằng cách đổi sang một quạt 120mm duy nhất.
3. Tách rung/độc lập cụm điện tử khỏi khung máy (ví dụ để đặt nó ở bên ngoài một enclosure)

Mình quyết định thiết kế hộp dựa theo bộ nguồn zin kích thước to bự, vì đây là phần lớn nhất. Mình cũng làm kỹ để mọi thứ cứng cáp nhất có thể; tất cả chi tiết đều phải đỡ được bộ nguồn nặng. Quạt 120mm cũng sẽ thổi nhiều nhiều hơn lượng gió qua từng linh kiện so với trước, và êm hơn thấy rõ.

Danh sách vật tư (Bill of Materials)

BOM gồm:

• 1x Quạt 120mm
• 1x PSU Ender zin
• 1x Mainboard cỡ Ender
• 1x Raspberry Pi (tuỳ chọn)
• 2x LM2596 Buck Converters (cho Pi & quạt 12V)
• 2x Wago 222-415 Connectors (cho quạt 12V)
• 10-16x Đai ốc M3 (cho khay điện tử, Pi)
• 4-10x Trụ standoff M3 6mm (cho khay điện tử, Pi)
• 4-6x Đai ốc M4 (cho shroud)
• 4x Vít M4 35mm (cho shroud)
• 2x Vít M4 10mm (cho shroud có Pi)
• 4x Ốc cấy nhiệt (heatset inserts) M3 5mm (cho backplate)

Bạn có thể mở file .f3d để xem mọi thứ lắp khớp với nhau như thế nào.

Hướng dẫn in

• Tất cả đều in được trên Ender 3, với vật liệu tuỳ bạn (PLA, ABS, v.v.).
• In theo đúng orientation của các file STL đi kèm và không cần supports.
• Hộp này thiết kế kiểu “quăng quật” được. Nên với nozzle 0.4mm tiêu chuẩn, mình khuyên in 4 lớp top/bottom/wall và 50% infill gyroid hoặc cubic.
• Với các thiết lập infill dày như vậy, mỗi chi tiết sẽ mất ~8-15 giờ để in trên Ender 3

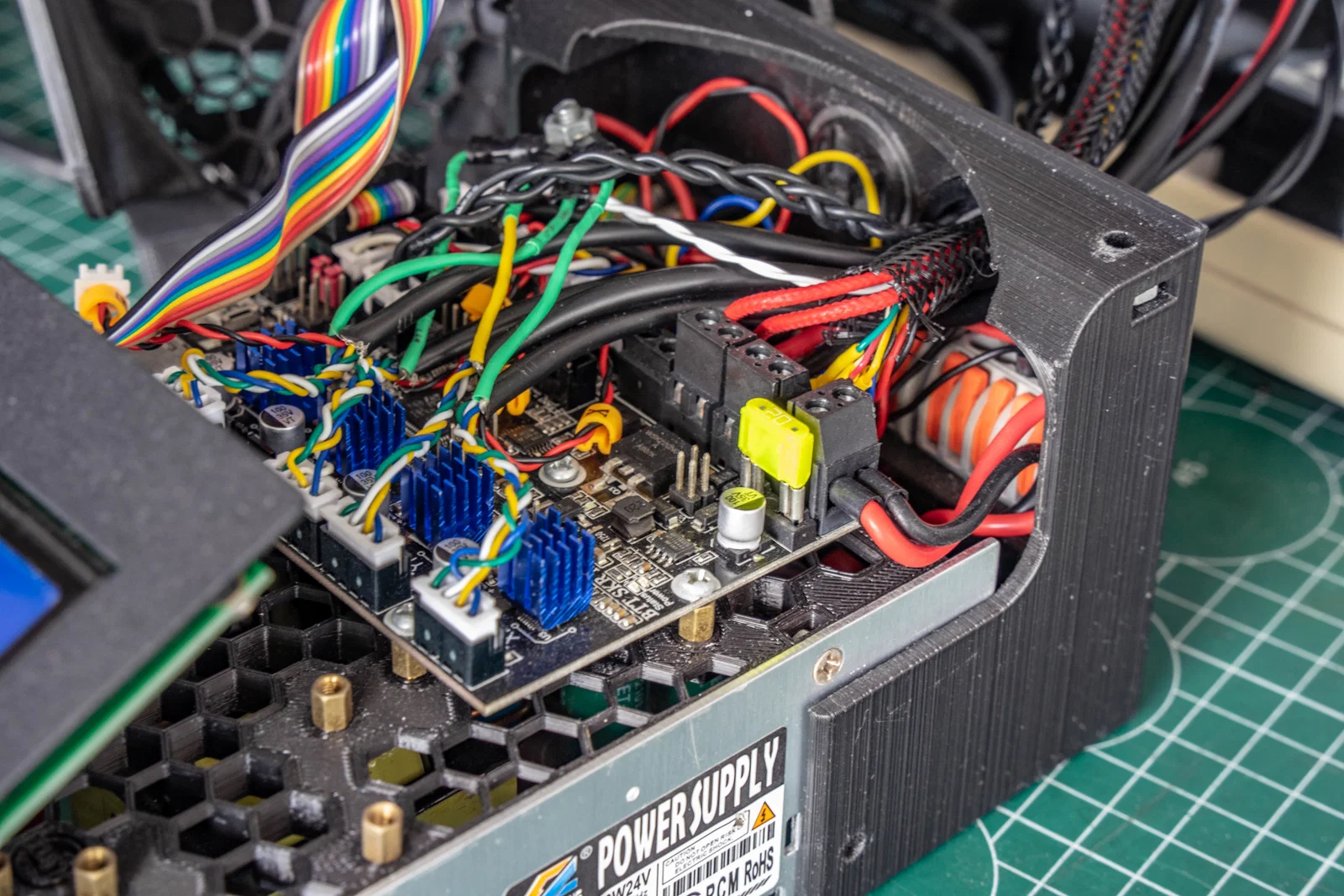

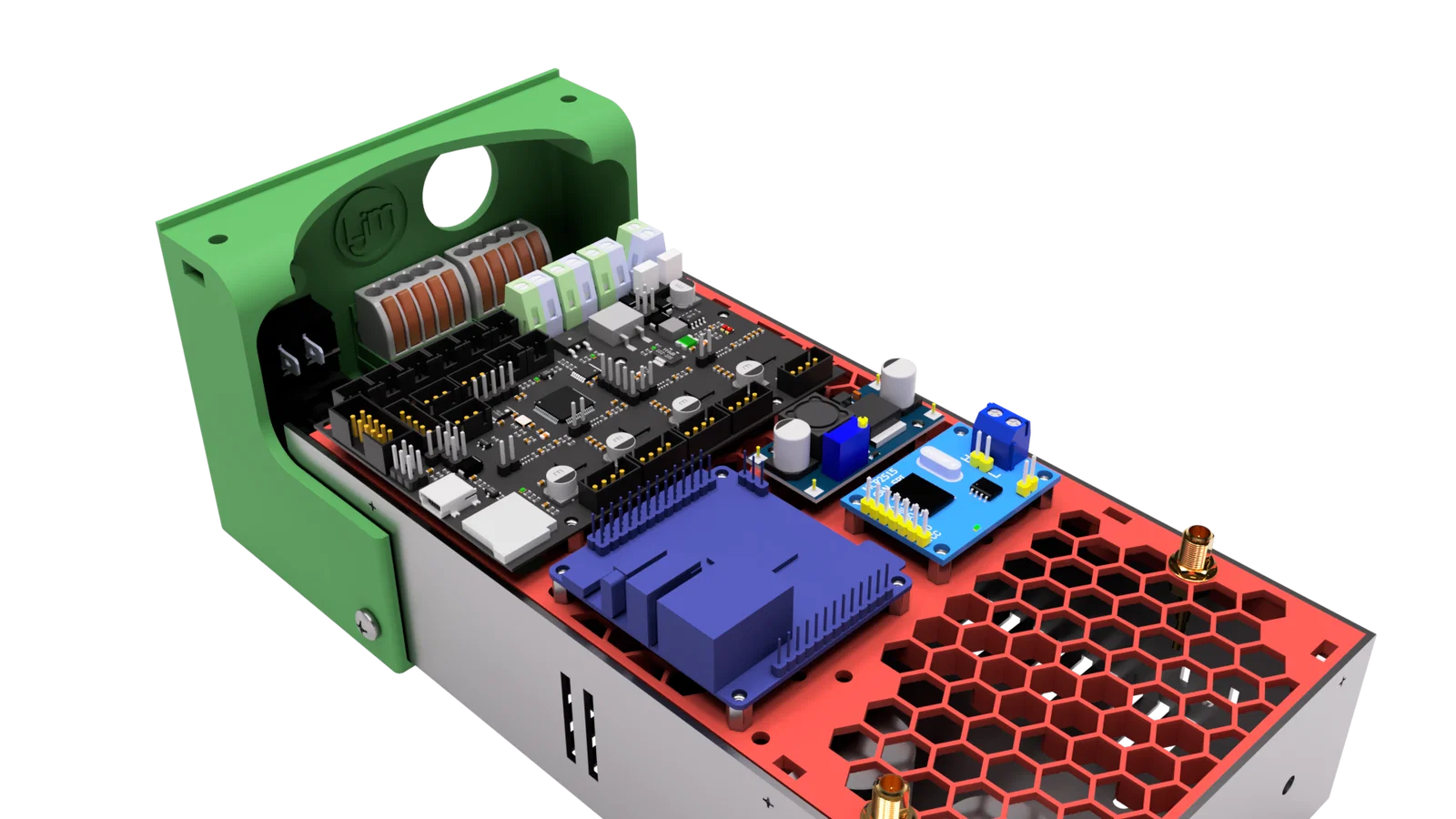

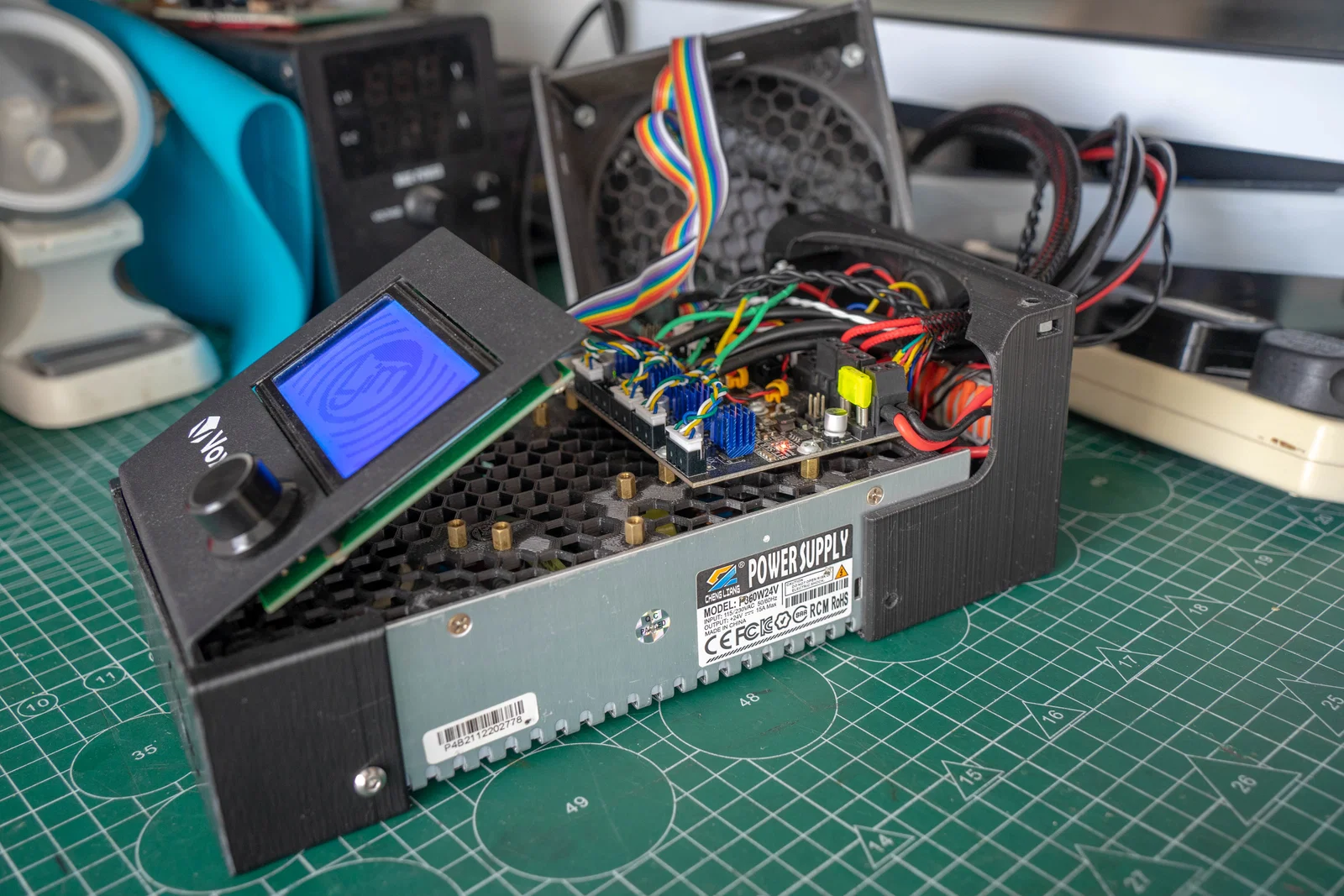

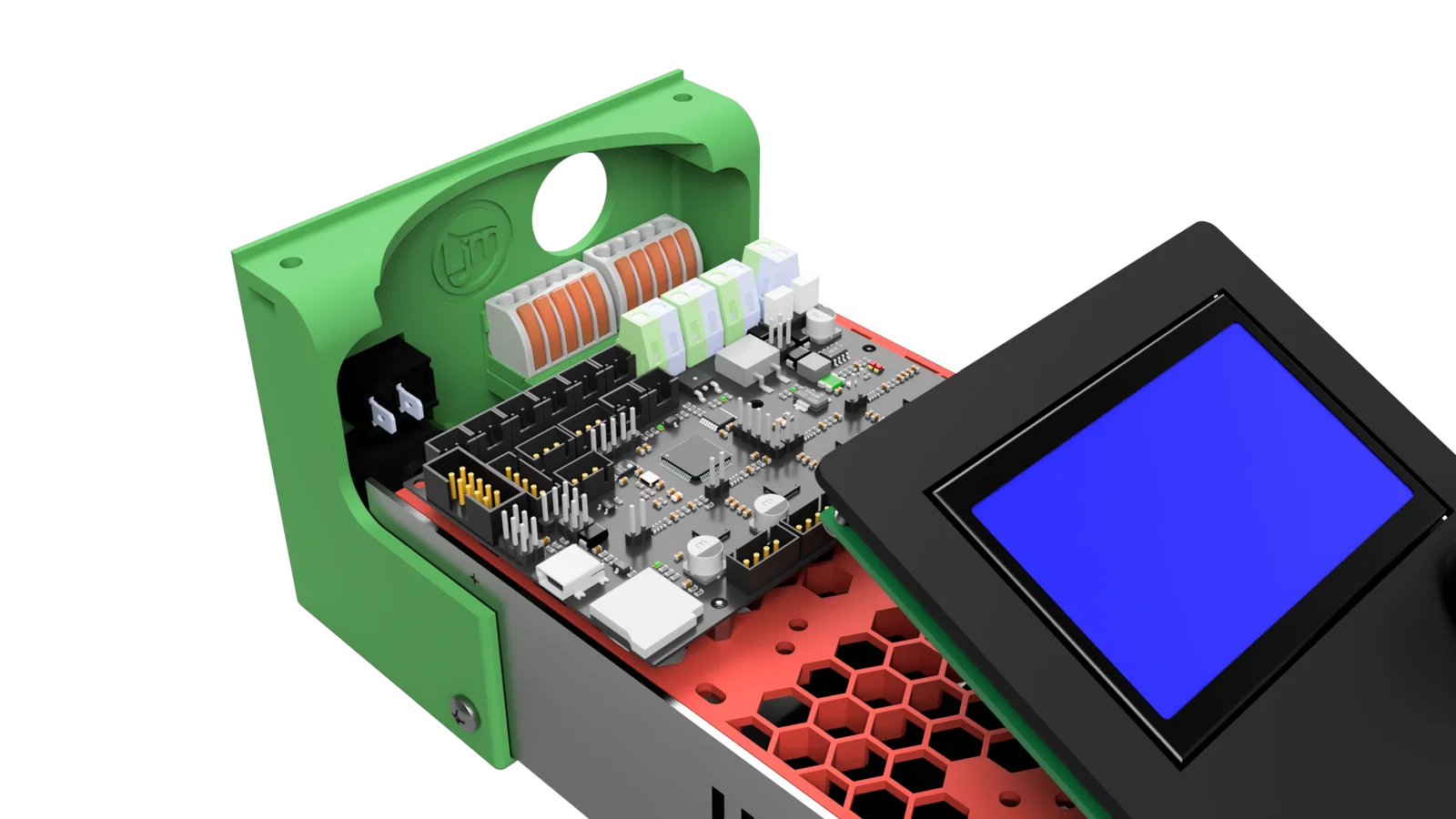

• Ở tấm backplate, bạn phải gỡ phần hollow supports cho ngàm gắn Wago, và cần heatset inserts cho ổ cắm IEC 3-pin và ngàm gắn LM2596.

Đang phát triển (Work in Progress)

Ý tưởng thiết kế cơ bản nhìn là hiểu, bạn có thể remix theo gu của mình.

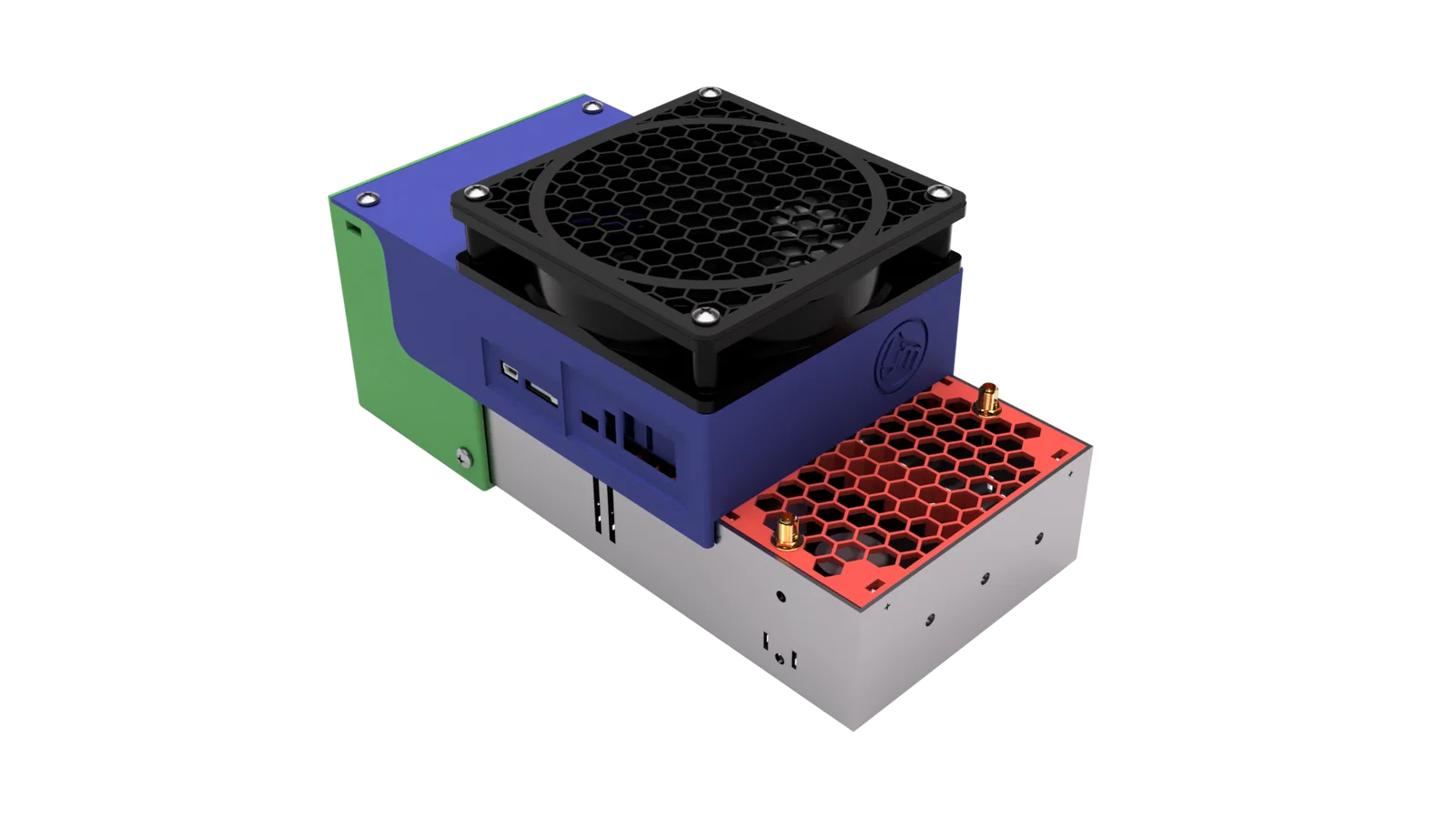

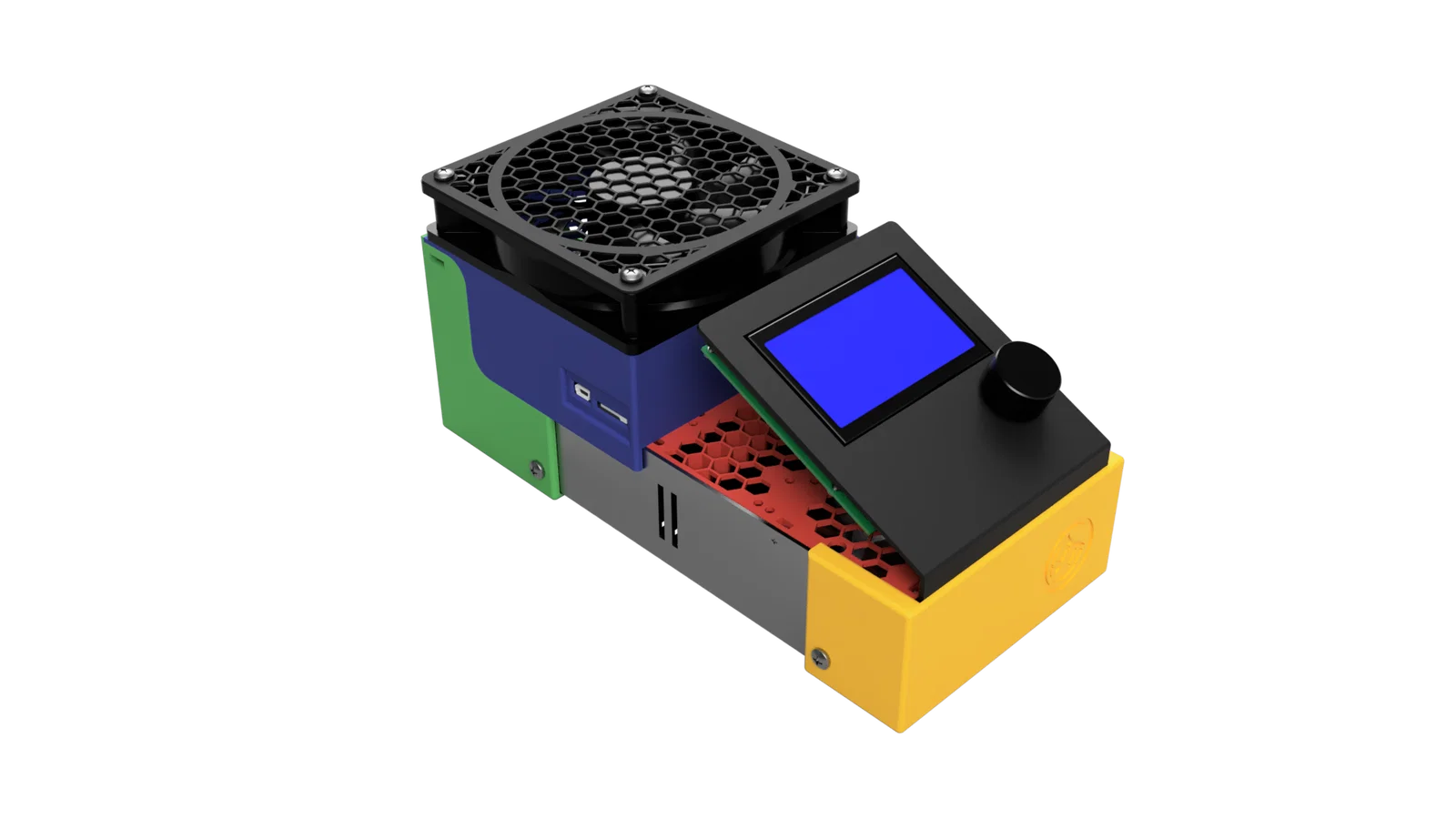

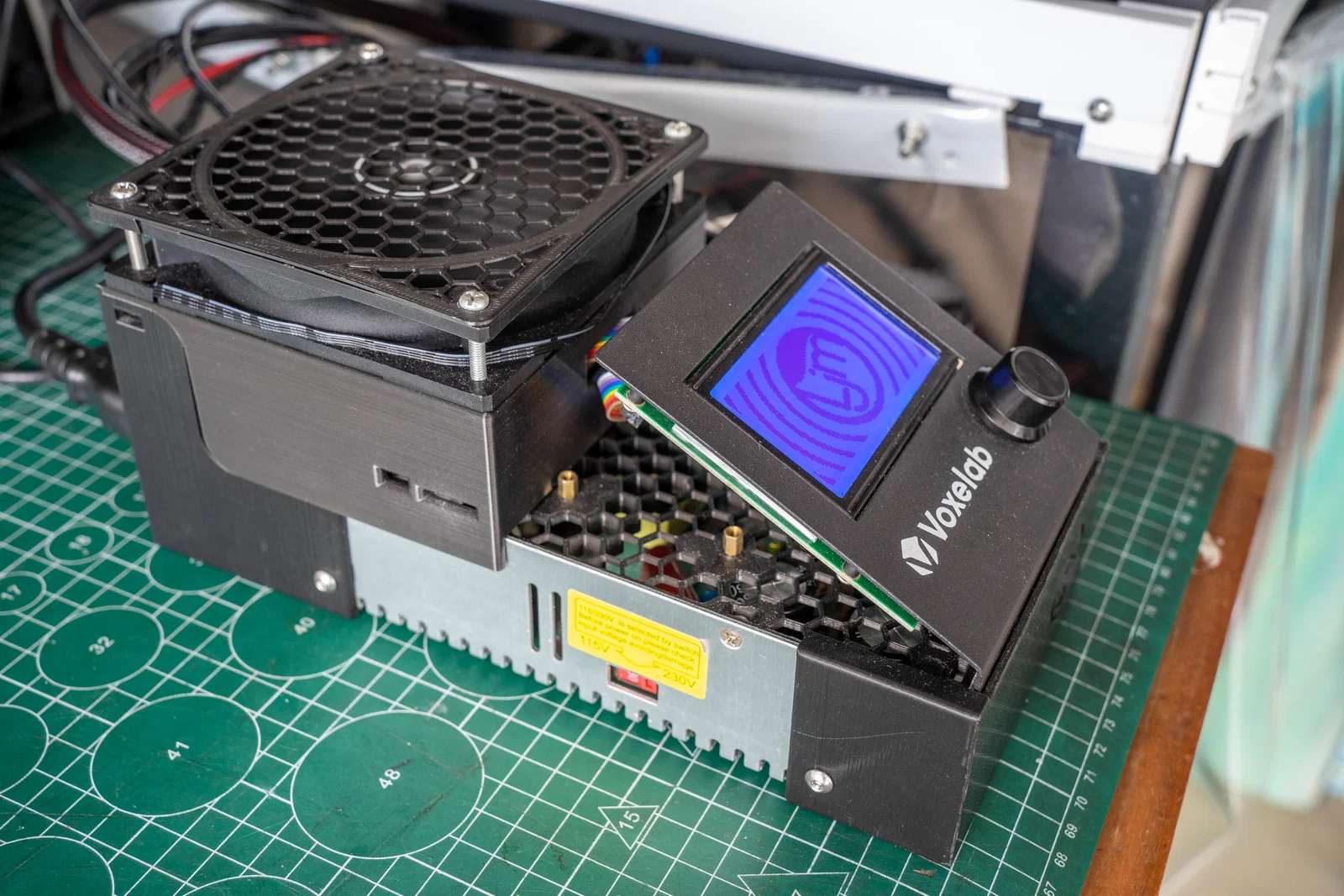

• Bản không dùng Raspberry Pi (trong ảnh cover) đã in và test
• Bản cho Orange Pi Zero 3 đã in và test.
• Mọi thứ trừ phần shroud cũng sẽ chạy với Raspberry Pi, nhưng chưa được test.
• Với bộ nguồn Meanwell LRS-350-24 bản mỏng, khay điện tử và fan shroud vẫn dùng được, nhưng backplate và ngàm LCD sẽ phải rút ngắn lại.
