Vỏ (Case) OpenDTU CMT2300A

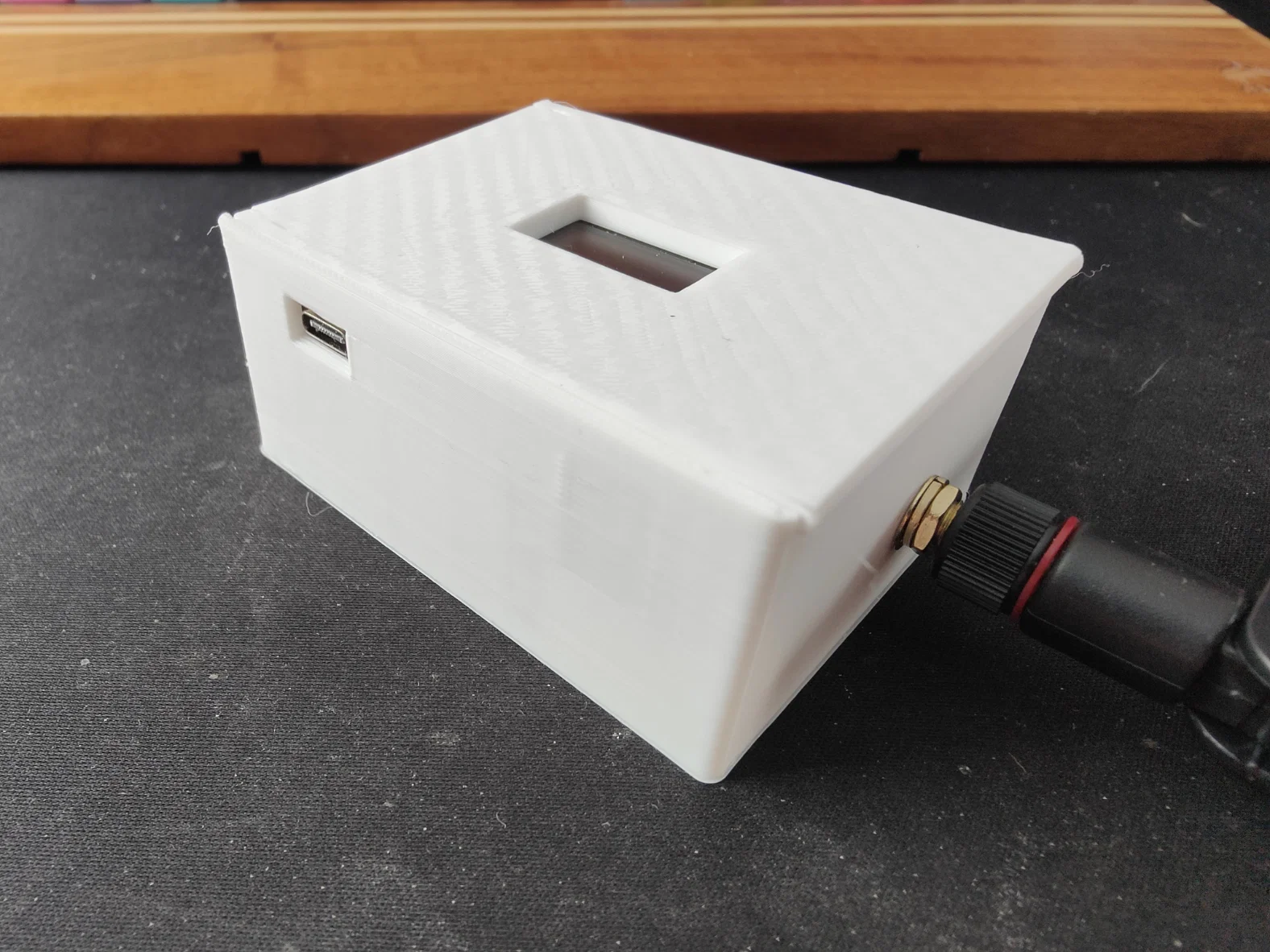

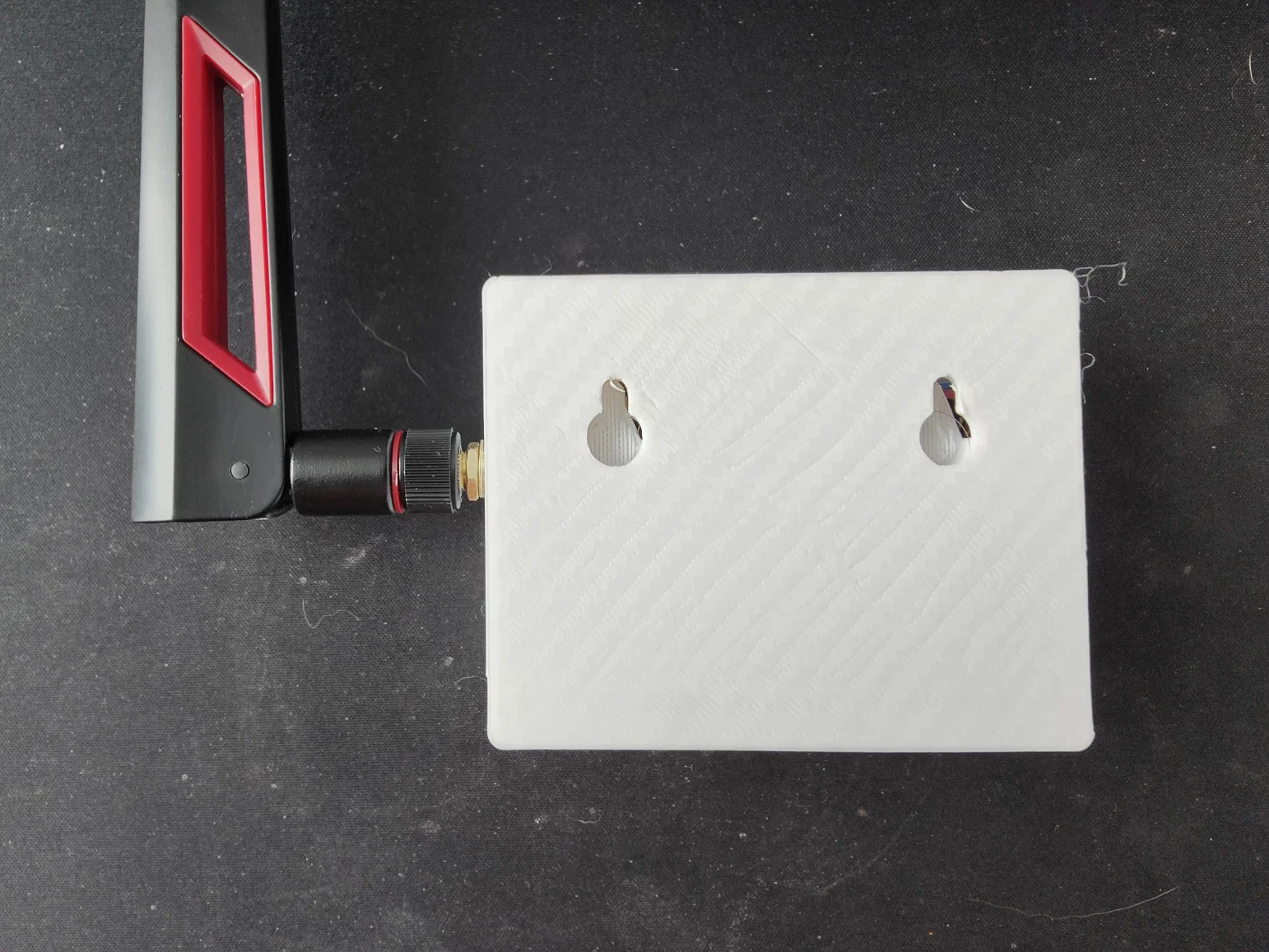

Vỏ nhỏ gọn dạng plug&play cho OpenDTU, chỉ cần dùng đầu nối Dupont. Hỗ trợ ESP32, CMT2300A (E49-900M20S), màn OLED 0.96" SSD1315 và antenna ngoài 868–915MHz (IPEX4 sang SMA Female).
1.3K
Lượt Xem
4
Lượt Thích
170
Lượt Tải
Cập Nhật Apr 23, 2026
Mô tả
BOM cần có:
- ESP32
- CMT2300A dev board dùng chip “E49-900M20S”
- Màn hình OLED 0.96" “SSD1315”
- Dupont connectors
- Antenna rời “868MHz~915MHz Antenna” kèm cáp IPEX4 <> SMA Female

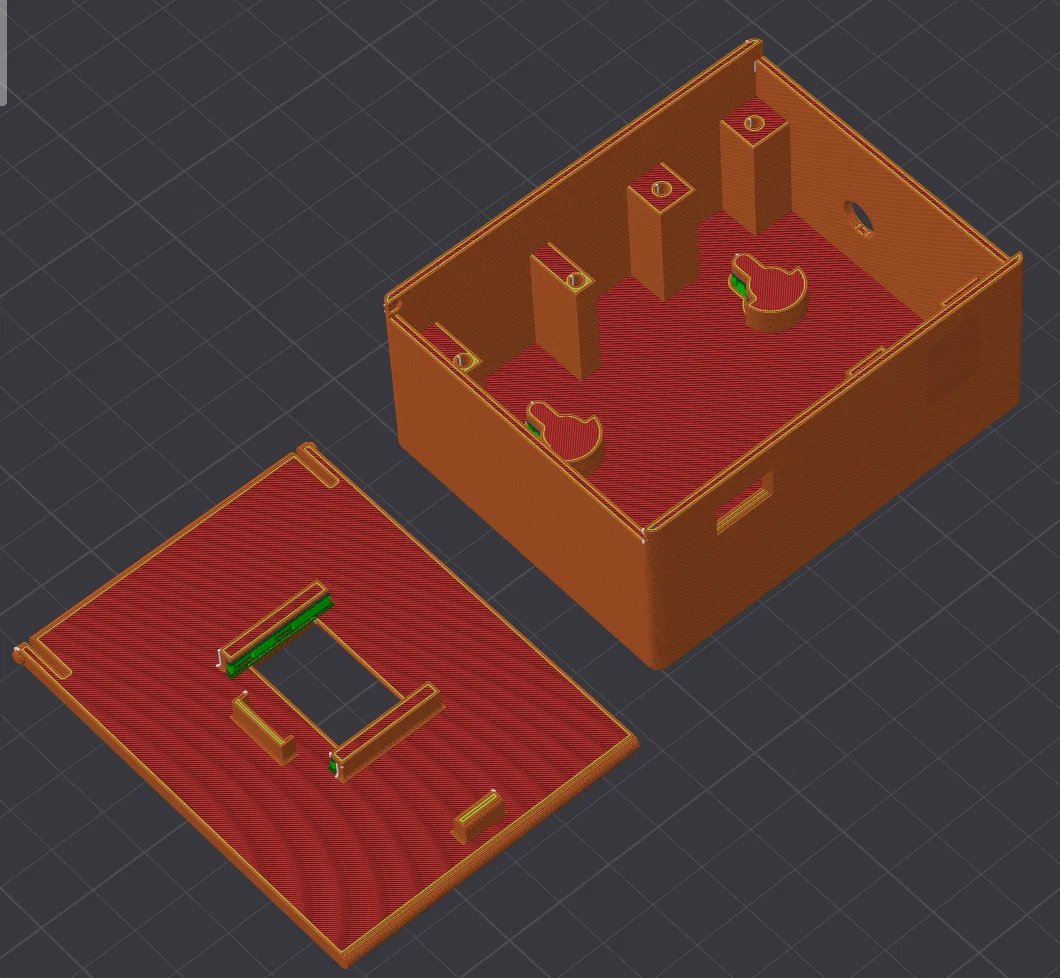

Dùng support “Snug” cho cả hai phần, và thêm “build plate only” cho phần case:

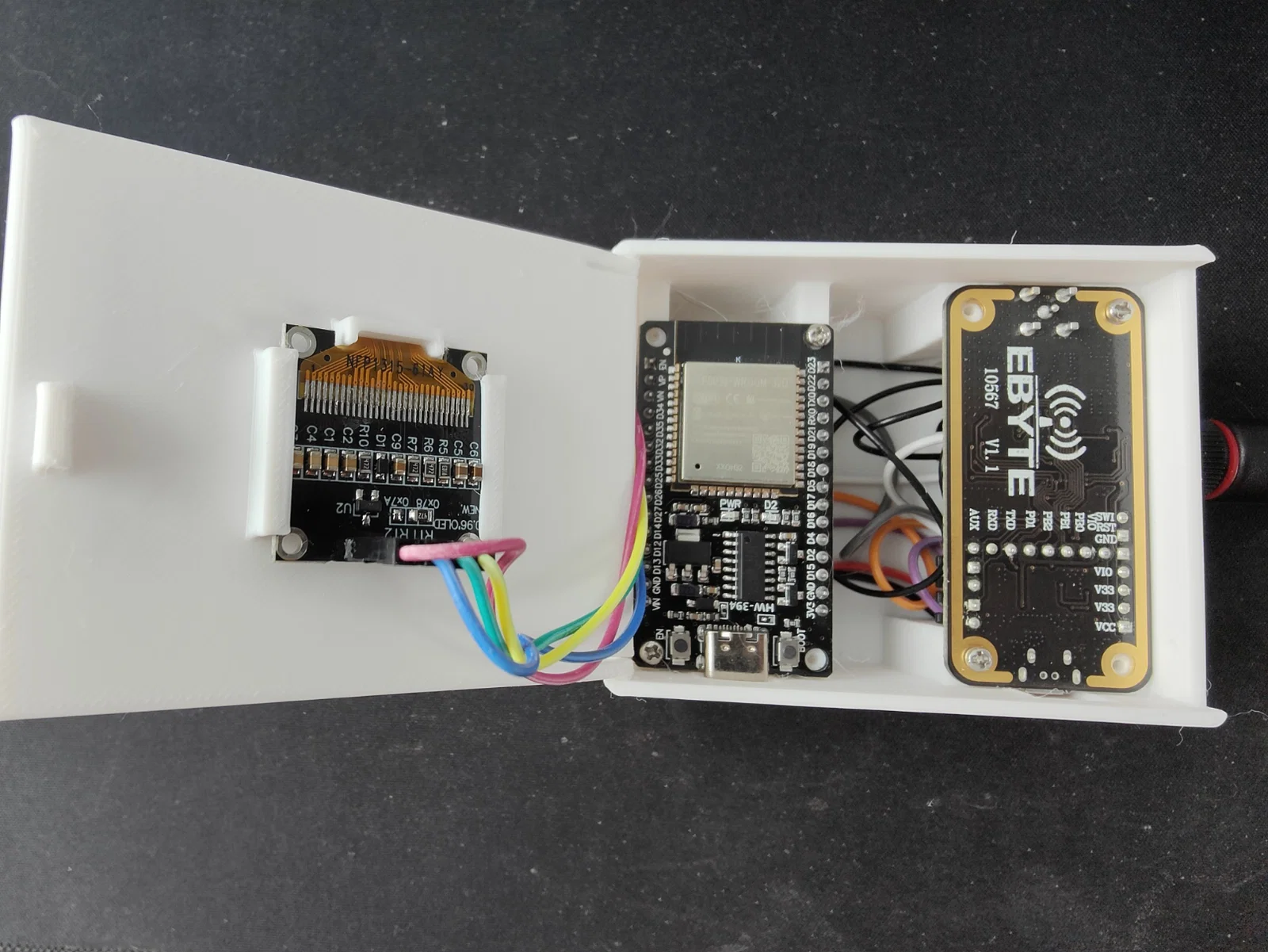

Đi dây (Wiring):
Cấu hình (Configuration):
- Lấy pin_mapping từ Github chính thức: https://github.com/tbnobody/OpenDTU/blob/master/docs/DeviceProfiles/nodemcu_esp32.json
- Thêm custom block từ file “pin_mapping_custom.json” vào đây
- Chọn nó trong OpenDTU WebUI
