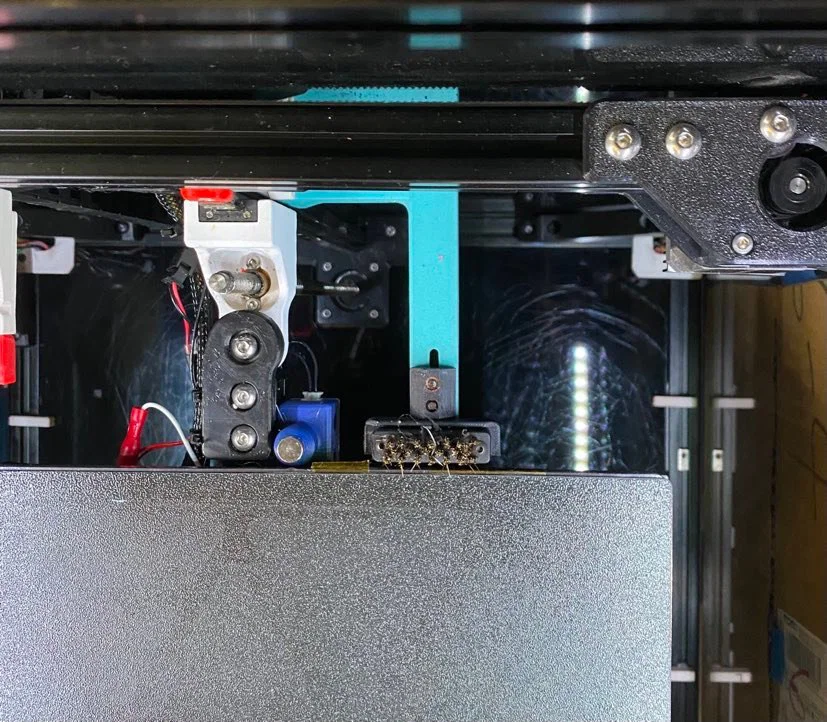

Voron Trident fixed Nozzle Scubber – Bộ chà nozzle cố định (không đi theo bed)

Tác giả Lu123_169871

Lượt tải
868
Lượt thích
102
Lượt coi
4.639
Bản remix
2

File 4 799,9 KB

  • Frame_Mount_1776905736.stlSTL · 159,7 KB
  • Brush_Holder_1776905737.stlSTL · 164 KB
  • Nozzle_Scrubber_mod_1776905738.stepSTEP · 471,1 KB
  • nozzle_scrub_1776905740.txtTXT · 5,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Thông tin

Mã mẫu
#329089
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Mục tiêu chính của bản mod này là để mình có thể vệ sinh nozzle sau khi Pause rồi Resume bản in, vì thao tác này thường làm nozzle rỉ nhựa nhẹ.

Bạn cần 2 heat insert cho phần brush holder, để cố định holder lên frame mount. Thêm 2 heat insert nữa để bắt cố định cây brush giống như mình làm: mình có khoan 2 lỗ 3mm trên brush, hoặc bạn cũng có thể dán keo.

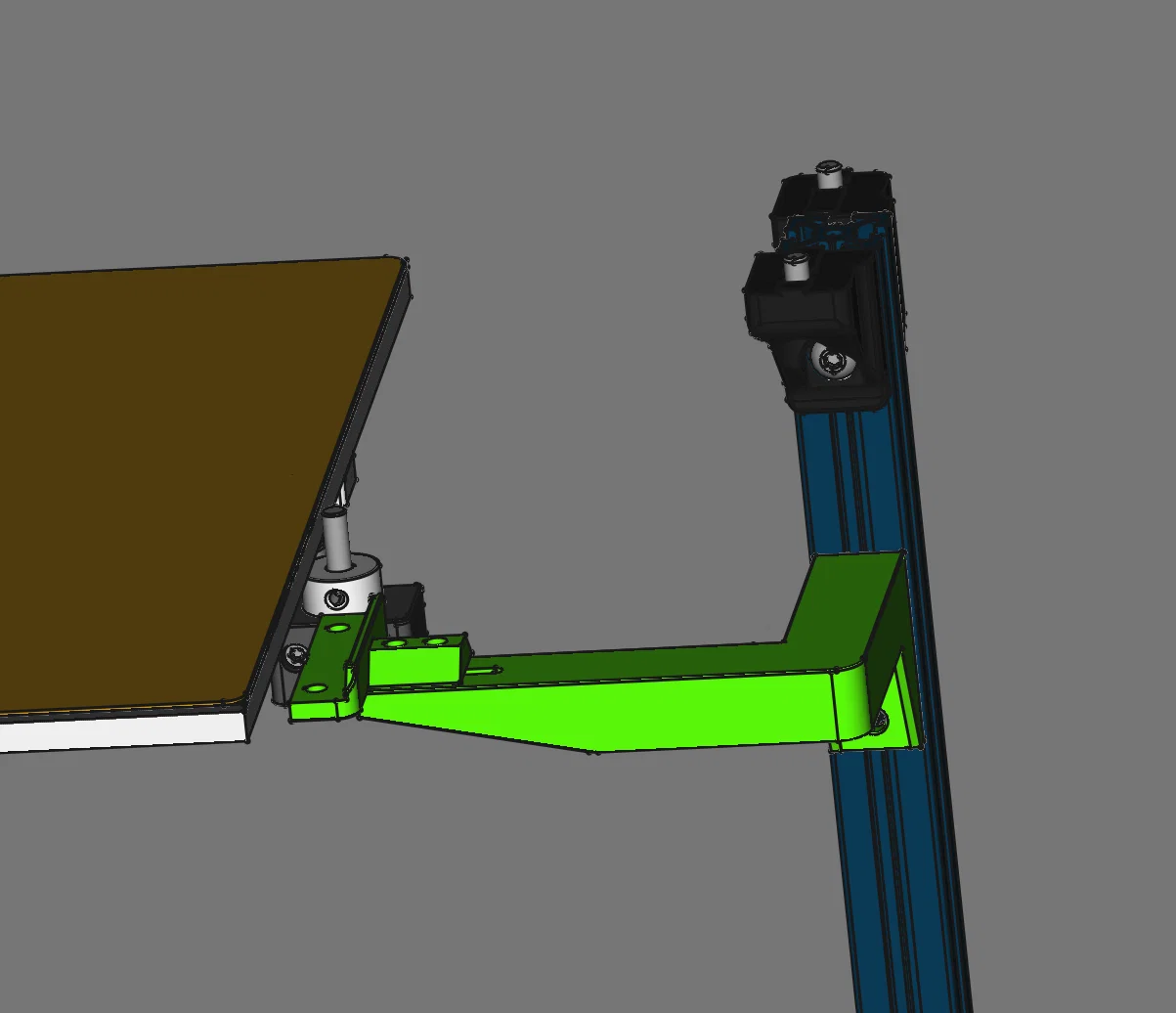

Dùng 2 vít M5 để cố định frame mount lên rear Z extrusion, và 2 vít M3 để cố định brush holder lên frame mount.

Thêm 2 vít M3 nữa để bắt brush lên holder (tùy chọn).

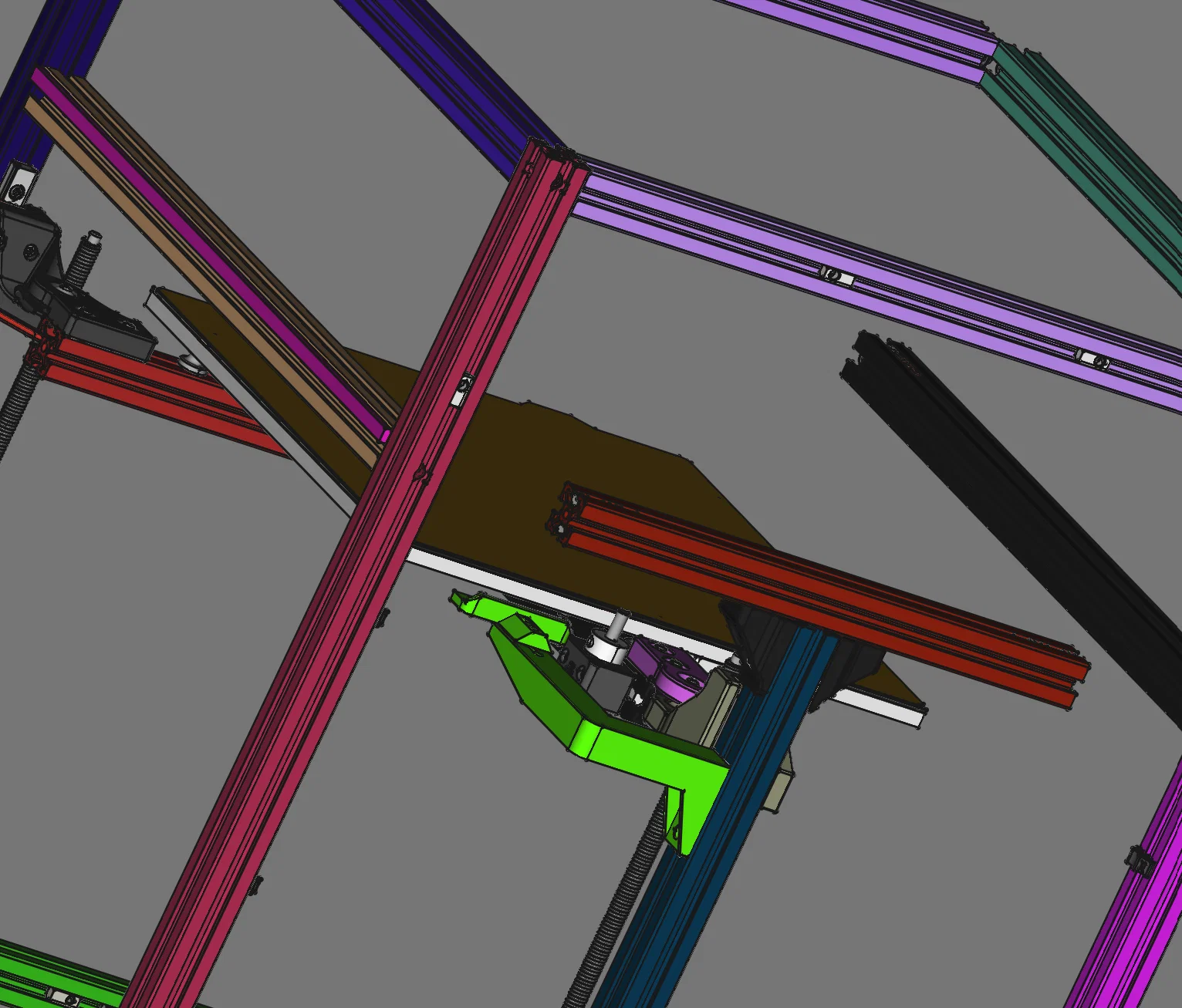

Bạn cần chỉnh vị trí của frame mount và brush holder:

  1. Đảm bảo nó không cấn/va chạm với chuyển động của bed!!! Phần này hơi khó một chút vì phía sau Trident không có nhiều khoảng trống.
  2. Chỉnh độ cao sao cho chỉ chà đúng phần tip của nozzle, để không tạo quá nhiều lực lên hotend, nhưng cũng đừng nông quá kẻo không chà sạch được bẩn trên nozzle (tự cân nhắc).

Mình có upload kèm config nozzle scrubbing của mình, bạn có thể cần chỉnh lại:

  1. variable_brush_start
  2. variable_brush_width
  3. variable_brush_front
  4. variable_brush_depth

Mình dùng macro này ở đầu print, khi thay filament, bed leveling… v.v.

Nhớ test kỹ trước khi dùng cho bản in thật.

Cheers
