Buckle Latch (Chốt gài/khóa gài)
Buckle Latch dùng cho cửa và hộp, gồm 3 chi tiết in 3D và bắt vít cố định. Cơ cấu overcenter-linkage overconstrained. Bản V2 dùng thanh kim loại 2m thay bu lông 3mm, móc bền hơn.
Mô tả
Buckle Latch

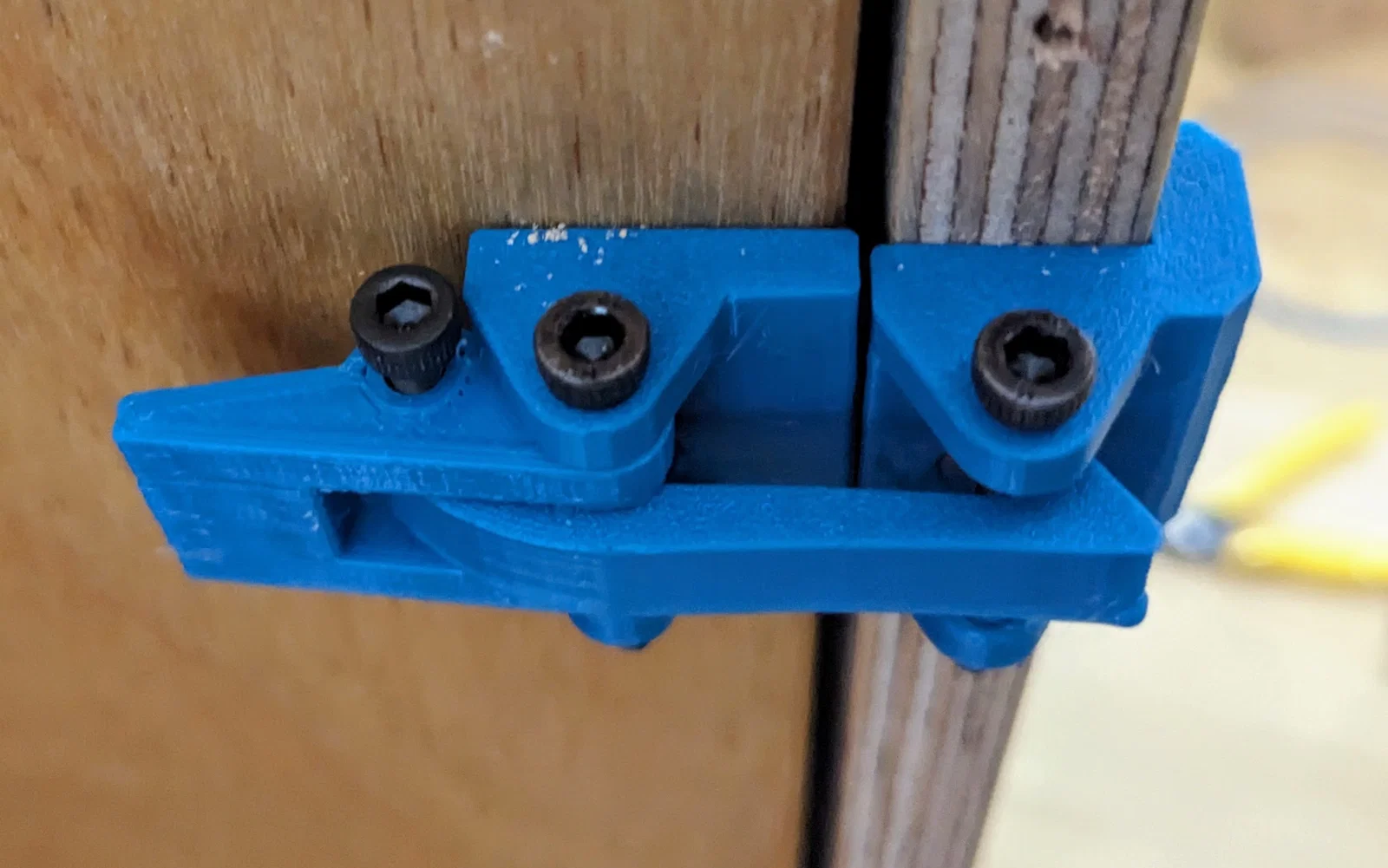

Dành cho cửa và hộp, gồm 3 chi tiết in 3D và có thể bắt vít cố định vào vị trí.
Đây là một cơ cấu overconstrained sử dụng overcenter-linkage, Teaching Tech có một video giải thích khá hay về ý tưởng của cơ cấu này. Mình khuyên bạn nên xem nếu bạn quan tâm tới thiết kế.

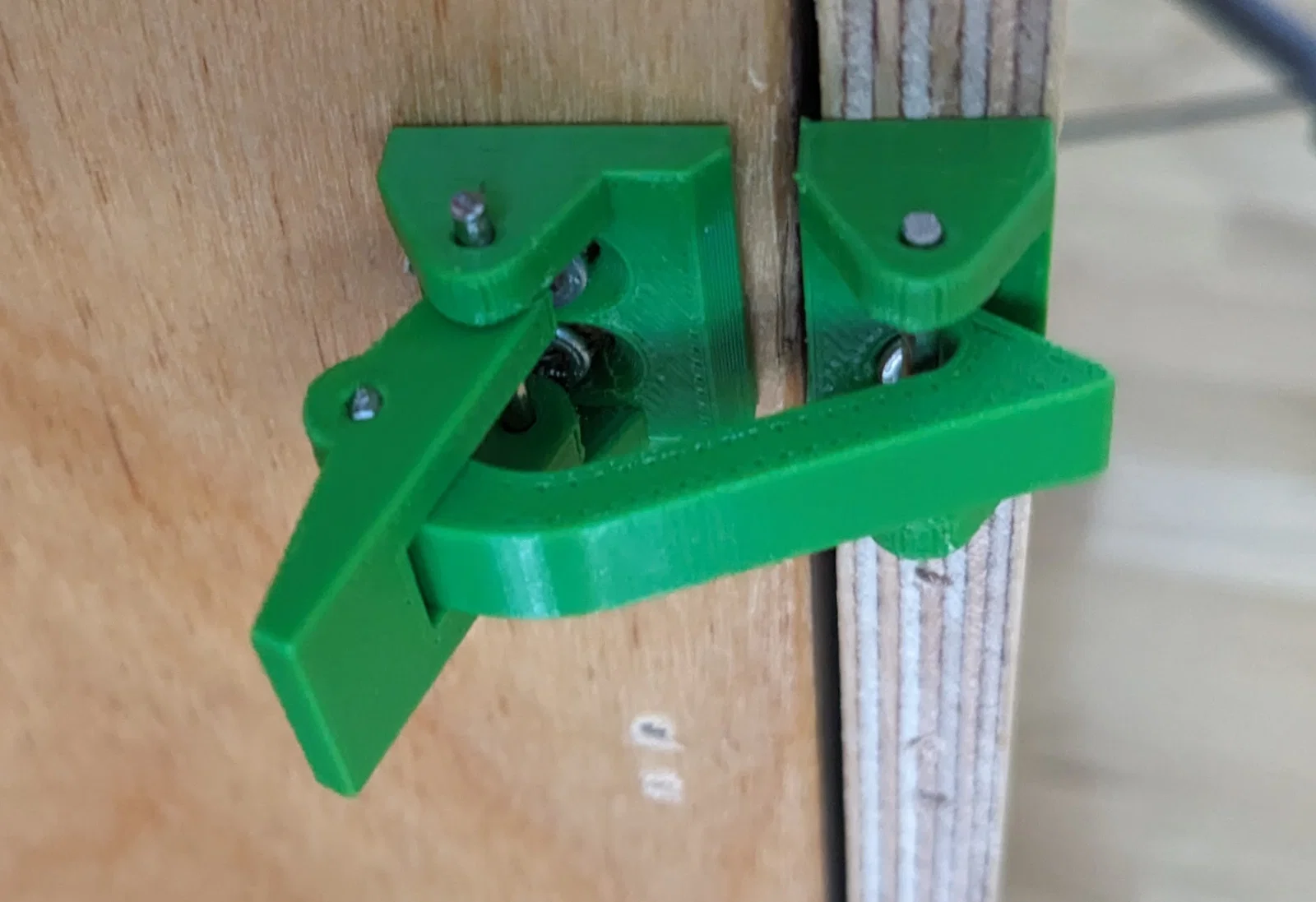

Phiên bản V2 dùng thanh kim loại 2m thay cho bu lông 3mm, và độ bền của phần móc (hook) cũng được tăng lên.
Design

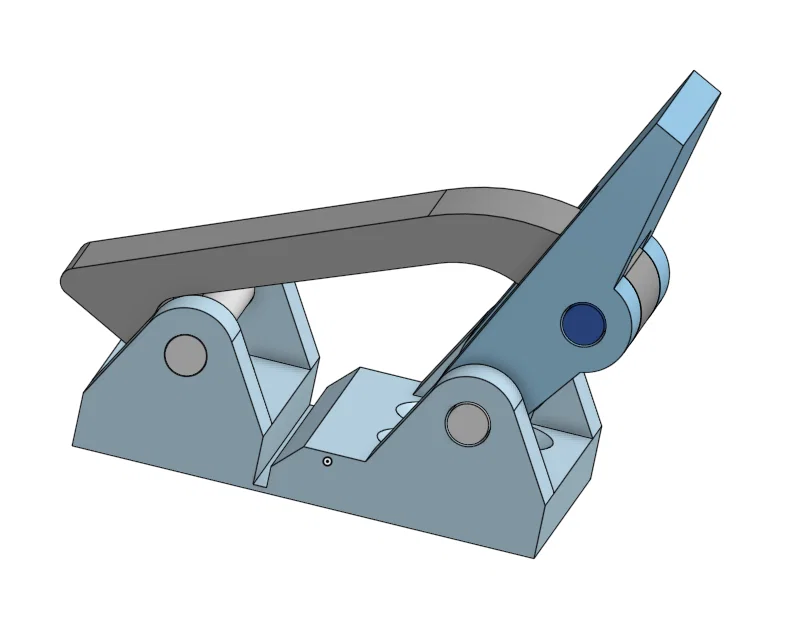

Thiết kế các chi tiết in 3D được làm trên Onshape, bạn có thể xem model ở đây:

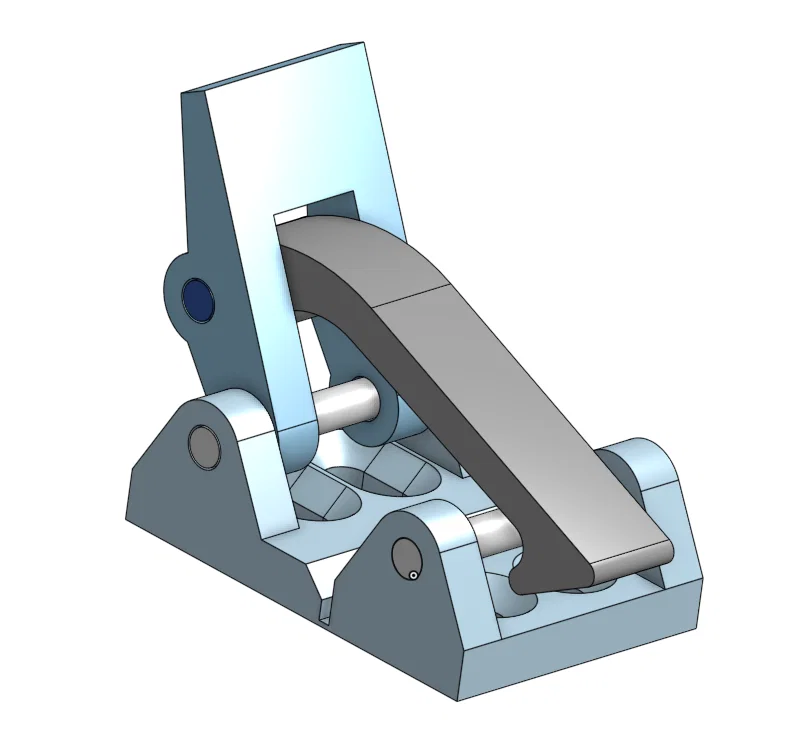

Phần đế (base) được in liền một khối để canh thẳng dễ hơn khi bắt vít xuống; còn thanh nối mỏng có thể cắt dễ dàng sau khi đã cố định vào vị trí.
Printing

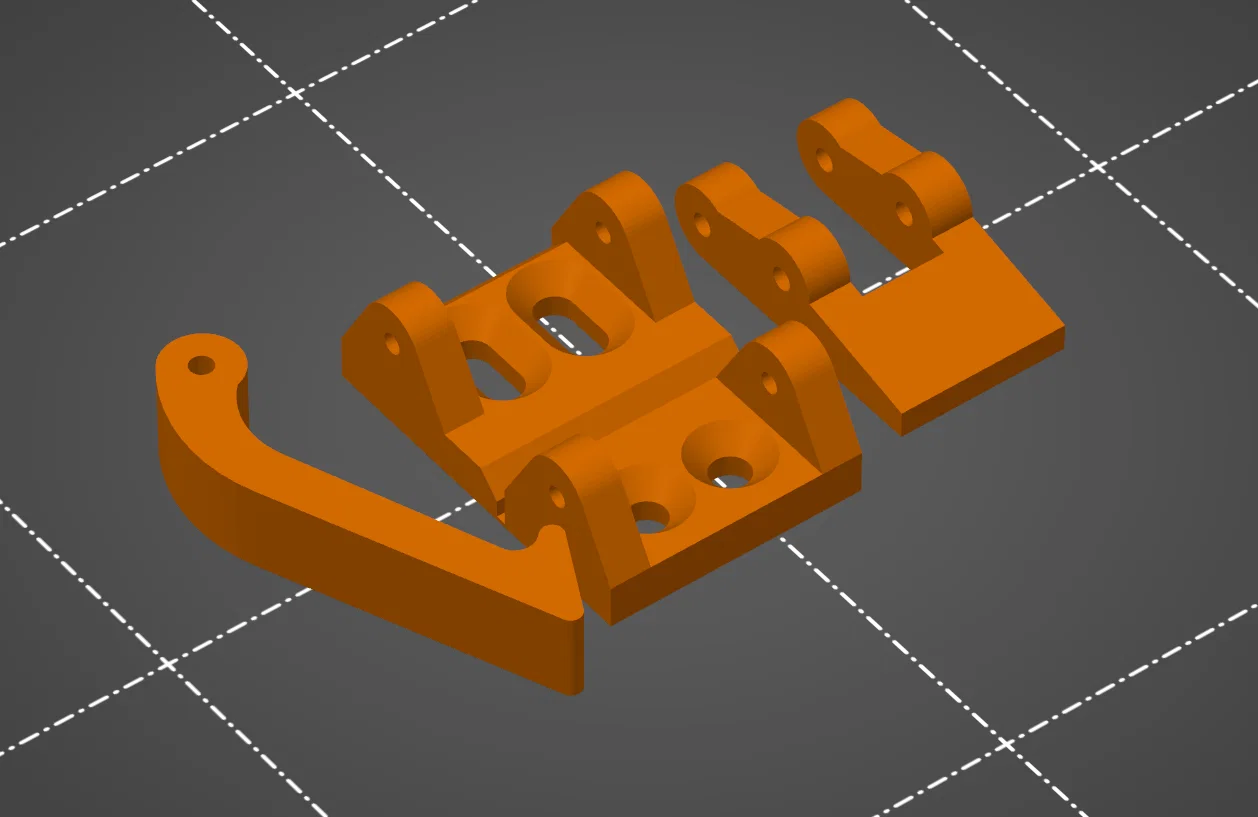

Mình in các chi tiết bằng PCTG trên Prusa MINI theo hướng đặt như hình bên dưới.
Changelog
- 02.02.24 - Thêm V2
- 23.06.24 - Thêm file STEP tách rời và đổi hướng đặt của file 3mf
Chúc bạn in vui vẻ!
