Toolhead Crazylite 7 cho Ender 7 – Spider V3 Pro – LGX/HGX extruder

Mô tả:

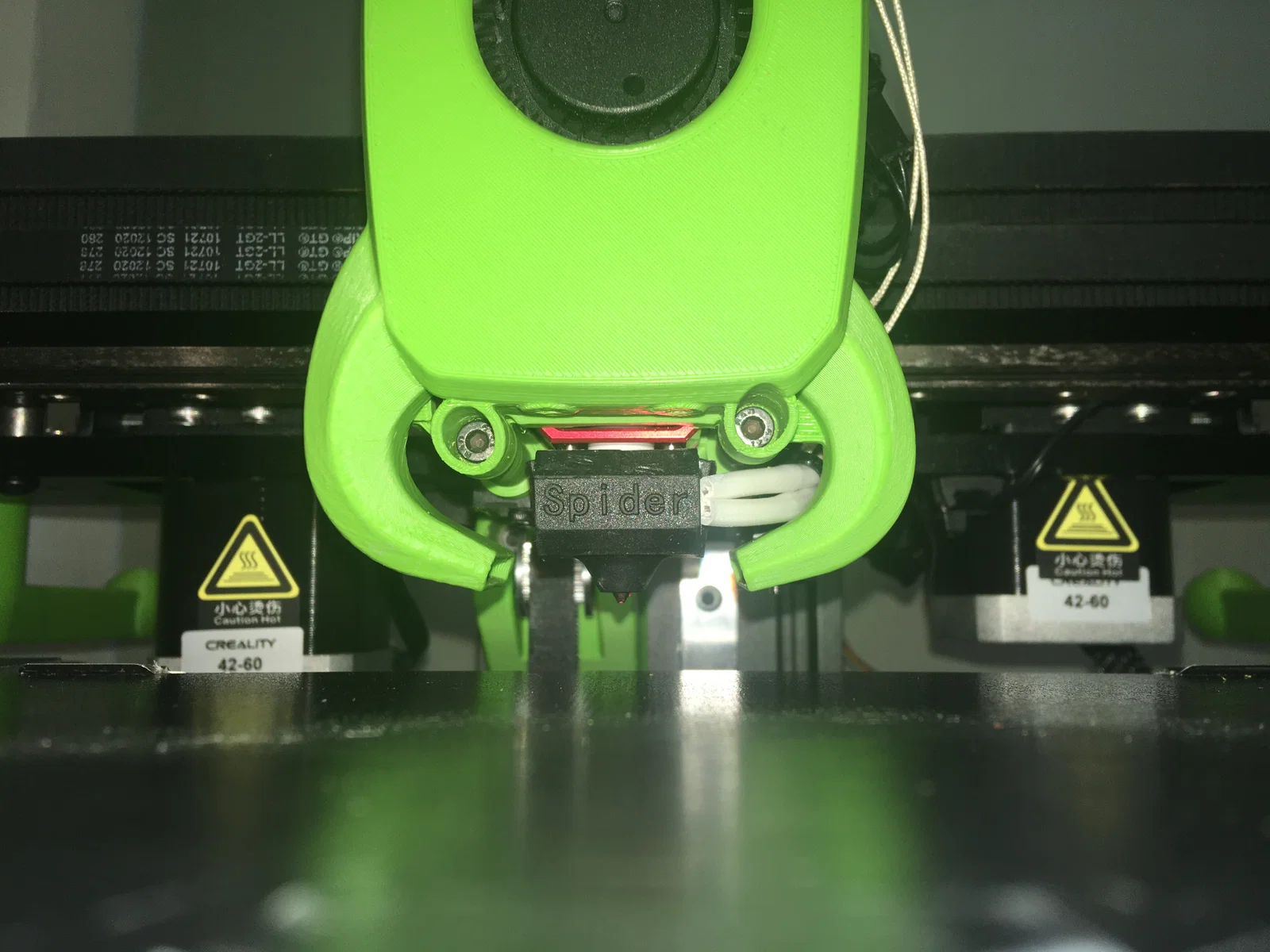

Toolhead thay thế cho Ender 7 siêu nhẹ, dùng direct drive extruder, tích hợp bed mesh probe, cải thiện làm mát và ngoại hình. Thiết kế cho góc nhìn rõ nozzle từ phía trên, rất tiện để quan sát lớp đầu tiên khi đang in. So với nhiều cấu hình direct drive khác, nó giảm tới 25% khối lượng nhờ loại bỏ pát/carriage bracket nhôm 70g của Ender 7. Khối lượng khi lắp hoàn chỉnh khoảng 330g, gần tương đương bộ toolhead bowden zin của Ender 7. Nghĩa là thêm direct drive extruder mà gần như không “phạt” thêm khối lượng, vẫn giữ được chất lượng in tốc độ cao.

Tính năng:

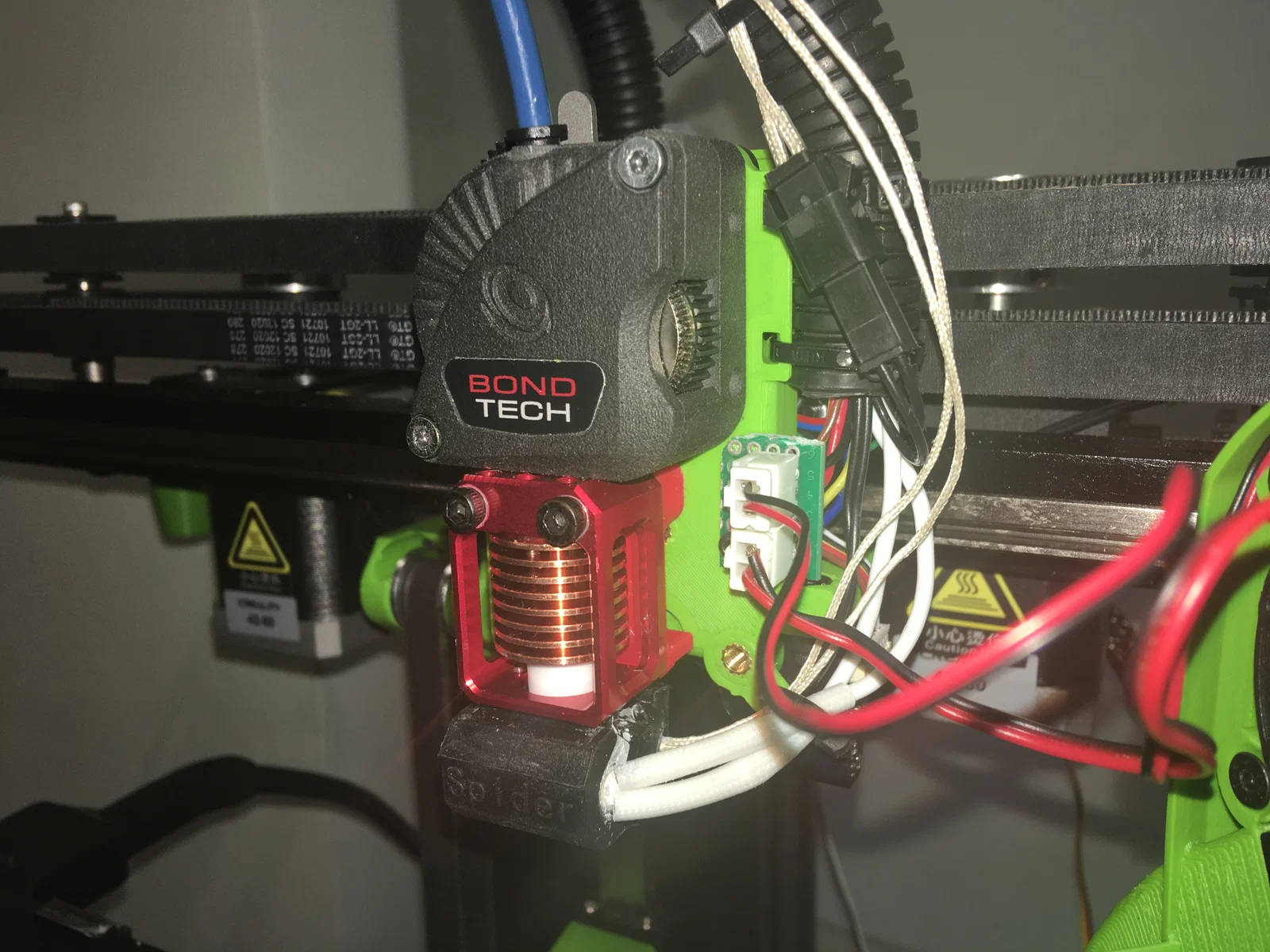

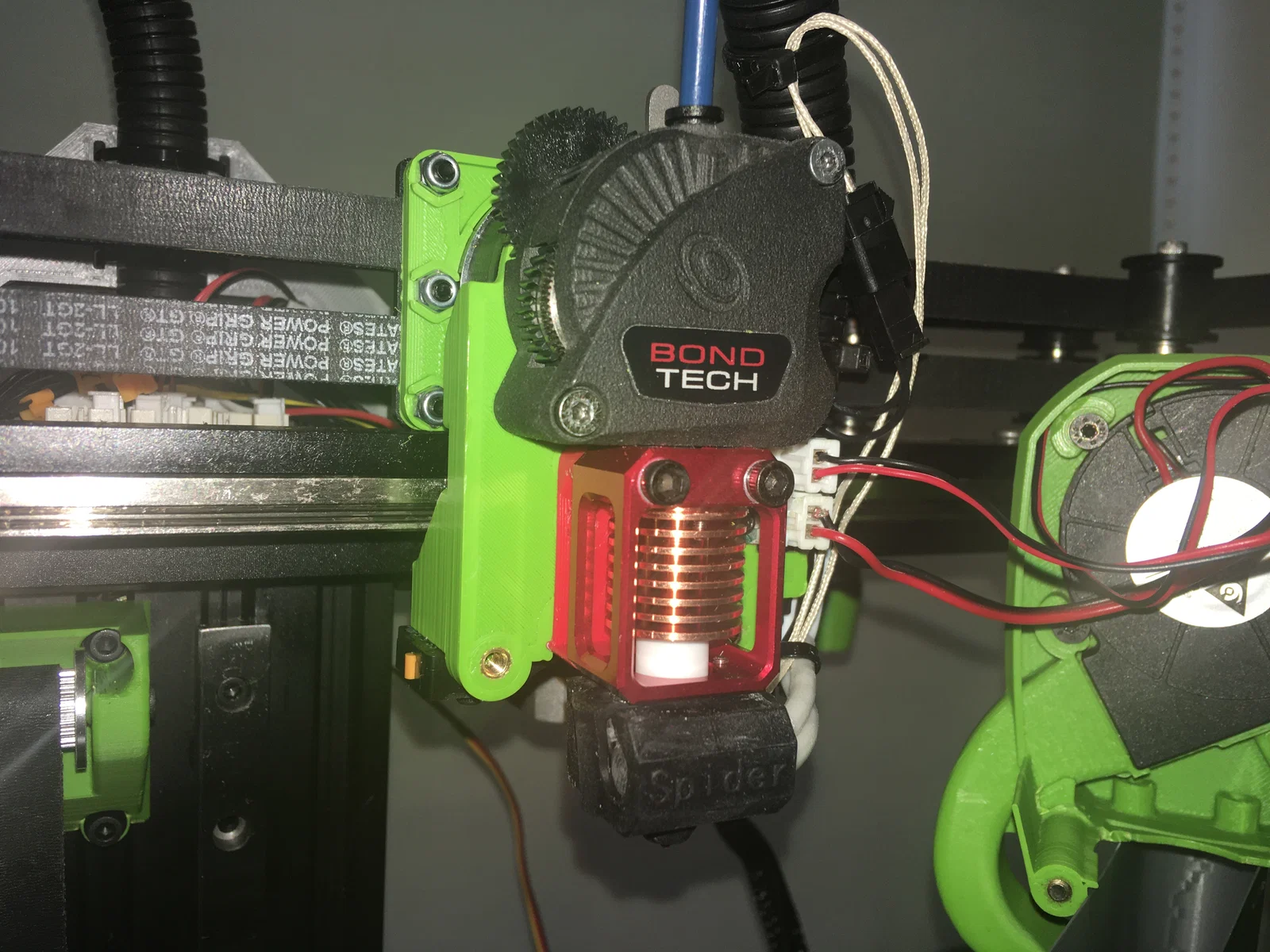

Bondtech LGX Lite, hoặc Budget HGX tự in, direct drive extruder

Tùy chọn All Metal Hotends, như liệt kê bên dưới.

Bambu Lab X1

Bambu Lab A1

E3D Revo CR

Creality Spider v3 Pro

Slice Engineering Mosquito

BTT/BIQU MicroProbe V2, hoặc M8 inductive, Bed Mesh Probe.

    _Các mẫu (models) trên trang này dành cho Creality Spider V3 Pro hotend. Xem các listing Crazylite 7 khác để lấy đúng mẫu cho từng hotend._

Quạt làm mát hot-end loại square 2510

Quạt làm mát part cooling 5015 dạng single split flow, kiểu như Voron Stealth-burner nhưng lưu lượng làm mát tốt hơn nhiều.

Tăng khổ in X Y: X:262mm, Y:257mm, Z:285mm (300mm nếu dùng spacer blocks nâng gantry 15mm)

Ghi chú:

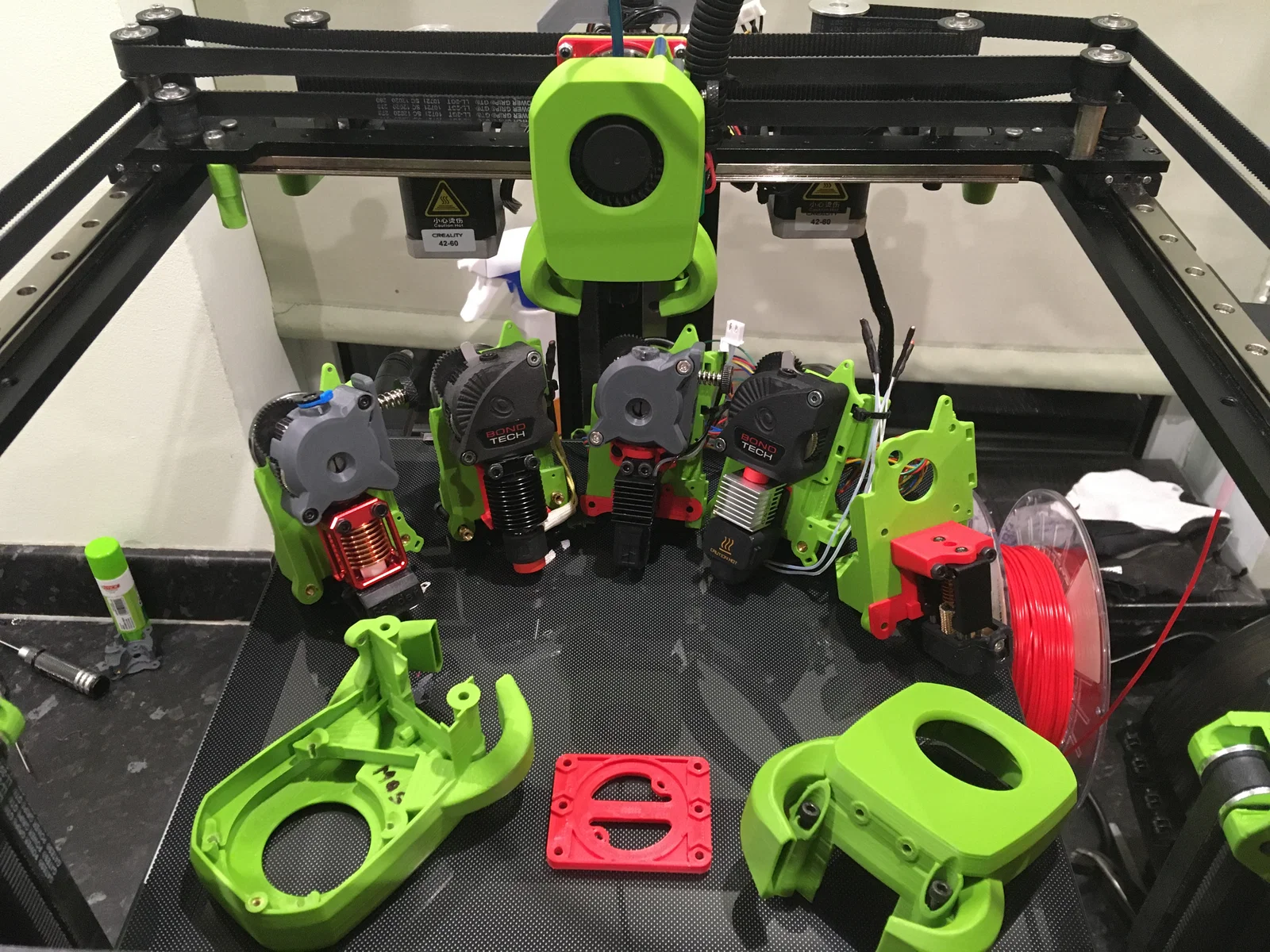

Có 4 lựa chọn mount toolhead tùy theo extruder bạn dùng (Bondtech LGX hay Budget HGX) và bed probe (BTT Microprobe hay M8 inductive). Lưu ý tác giả chưa test M8 probe trên toolhead này và chỉ có thể tư vấn cho Microprobe.

Xem listing Crazylite 7 Common Parts để lấy các phần còn lại không có trên trang này.

Xem listing Crazylite 7 HGX Extruder để lấy các chi tiết vỏ housing gear body của HGX direct drive extruder.

Build Guide Manual hiện đang được soạn và sẽ có trong vài tuần tới. Tài liệu sẽ có thêm hình, hướng dẫn in, mẹo hữu ích, cũng như danh sách ốc/vít (fasteners) và vật liệu cần để làm một toolhead Crazylite 7.

Lưu ý quan trọng trước khi làm tiếp.

Toolhead Crazylite dùng stepper motor của extruder như một phần kết cấu của carriage toolhead. Cần chú ý để các chi tiết in ABS gắn vào stepper motor không bị quá nhiệt và chảy do nhiệt từ motor. Cài đặt đúng dòng cấp cho motor là bắt buộc để motor không bao giờ nóng quá mức “ấm tay”. Hãy set extruder stepper max current = 0.6A trong Klipper nếu bạn dùng mainboard phù hợp như BTT Manta/Octopus/etc cho phép chỉnh running current của motor. Với mainboard zin của Ender 7, hãy giảm điện áp Vref của stepper driver nếu motor đang quá nóng.

Bondtech LGX Lite bản gốc gần đây đã được thay thế bằng phiên bản mới V2 và dùng thân 2 mảnh thay vì thân 4 mảnh như trước. Đáng tiếc là thân 2 mảnh V2 không còn dùng được với nhiều mount custom vì Bondtech đã bỏ khả năng “sandwich mount” nó chung với motor. Vì vậy tác giả đã tạo model này như một vỏ/housing đuôi extruder thay thế cho LGX Lite V2. Phần đuôi được cắt ngắn để có độ sâu giống bản V1 (khi tháo back plate), nhờ đó lại có thể sandwich mount chung với motor bằng nhiều pát/custom brackets sẵn có.
