Tấm chắn rác purge cho Bambulab A1 (Purge Waste Deflector)

Mình mới tập tành in 3D nên đây là một mẫu rất cơ bản.

Chắc nhiều bạn làm còn xịn hơn nhiều, nhưng mình cũng đã tải vài bản từ đây rồi nên muốn góp lại một cái.

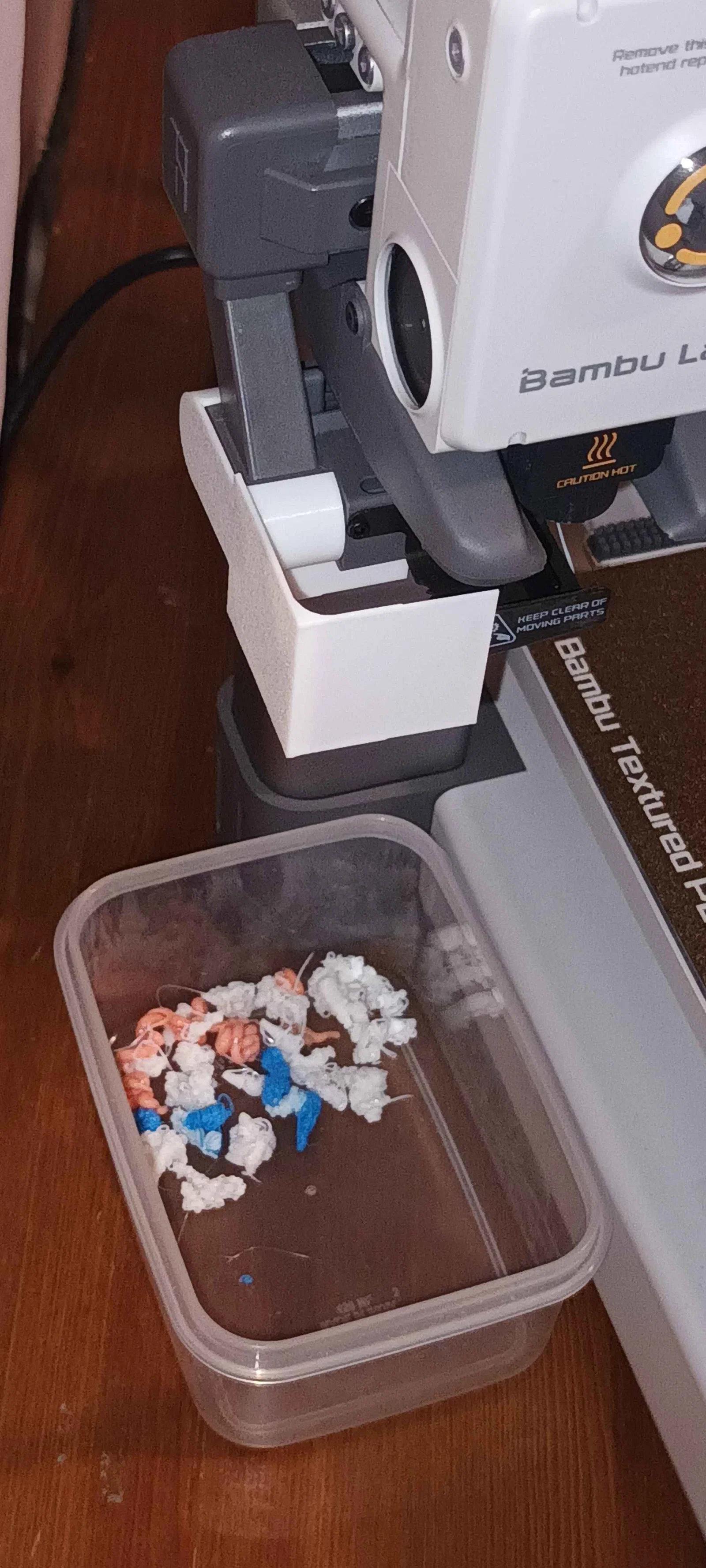

Món này dạng press-fit (nếu thích thì có thể dán thêm băng keo 2 mặt để cố định) lên purge wiper để khỏi bị sợi purge văng tung toé khắp phòng, đồng thời hướng phần rác đó rơi xuống một cái khay/hộp bên dưới (không kèm theo, mình dùng hộp nhựa kiểu Tupperware).

Mình in bằng nozzle 0.4 với PLA Basic, chủ yếu để mặc định theo profile 0.20 Standard @BBL A1.
Mình set độ dày chỗ nào được thì để 0.8mm, nhưng hình như tấm phía sau là 1mm.

Không cần supports.

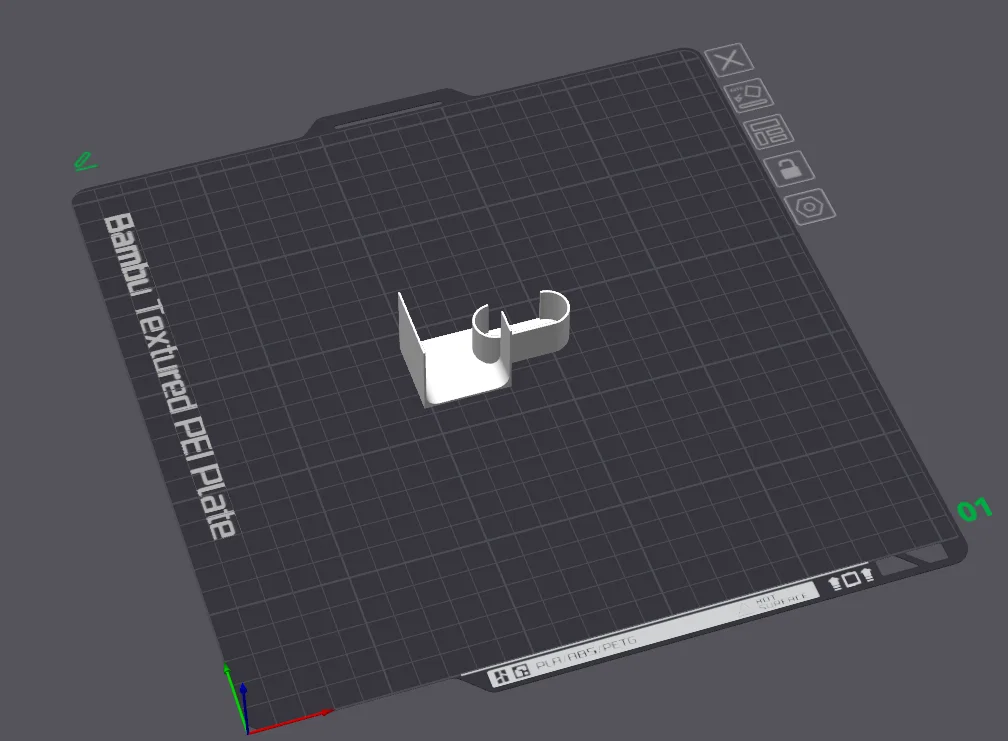

Theo setting của mình thì slicer ra thời gian in khoảng 27 phút. Chắc vẫn tối ưu giảm được nữa.

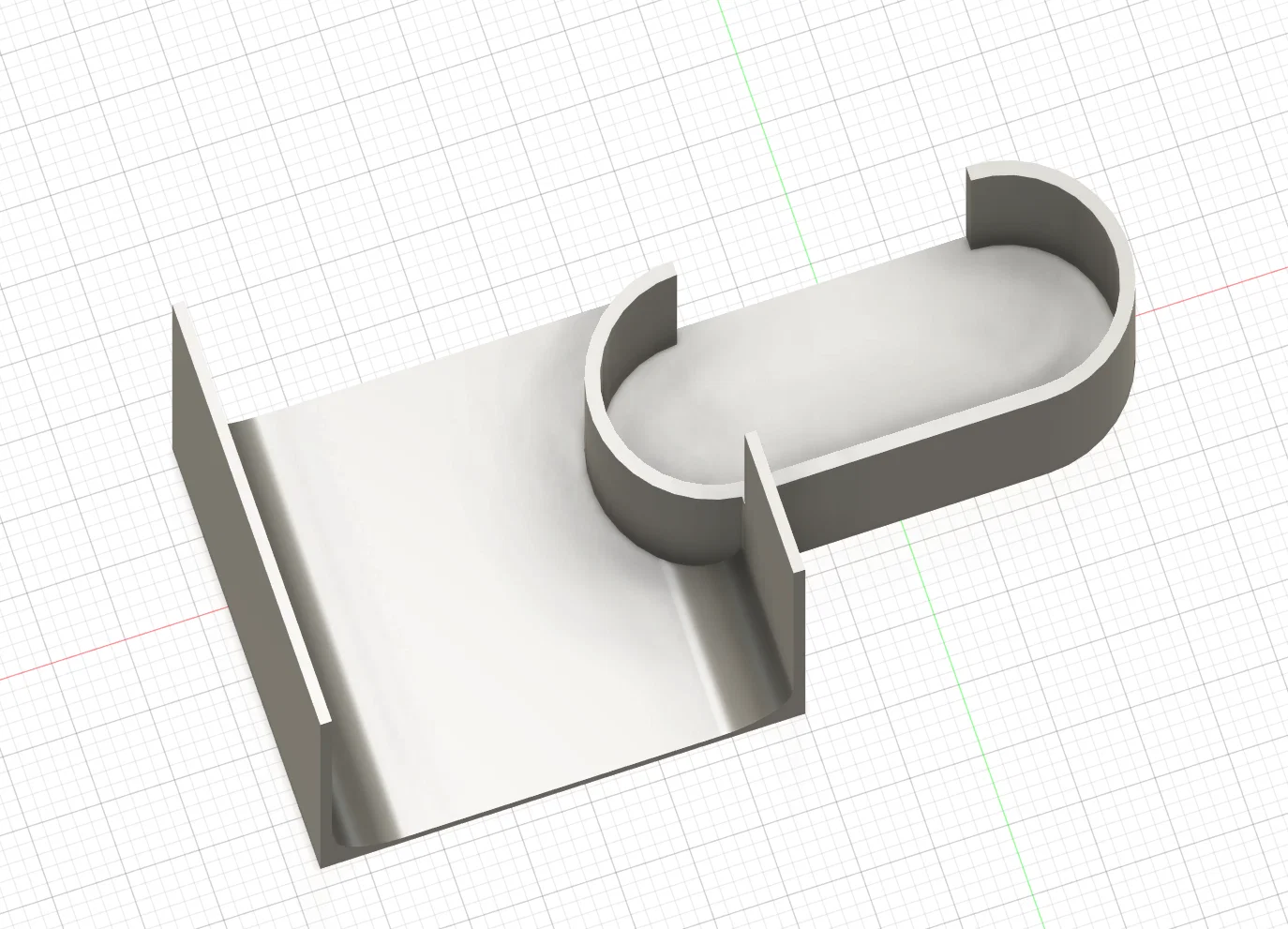

Thiết kế bằng Fusion 360, và in trên máy BambuLabs A1 bằng phần mềm slicer của hãng.

Nếu bạn muốn kích thước để tự làm bản của riêng mình thì xem bên dưới:

Phần push-fit ban đầu: 35mm x 15mm, bo radius 15mm và offset shell 0.8. Kích thước 35x15 là kích thước bên trong.
Tấm chắn (splash plate): rộng 33mm x cao 30mm, và tăng cao thêm 3mm so với phần 1. (Mình thấy nó hứng được 99.9% rác purge)
Hai bên: extrude 0.8mm lên tới 30mm rồi fillet góc 5mm.

Nói lại lần nữa, đây là thiết kế kiểu “tập sự”. Thật ra bạn nên xem hình để lấy ý tưởng rồi tự làm một phiên bản ngon hơn cho riêng bạn.
