Cầu/Tatra naprava (axle) - mô hình học cấu trúc gầm xe Tatra

In PLA. Bánh răng in nằm phẳng trên bàn in kèm supports. Lồng (cage) và các nửa trục (half-axles) đặt góc 45° kèm supports. Trục (axles) in dựng đứng kèm supports và/hoặc brim.

Lắp ráp:

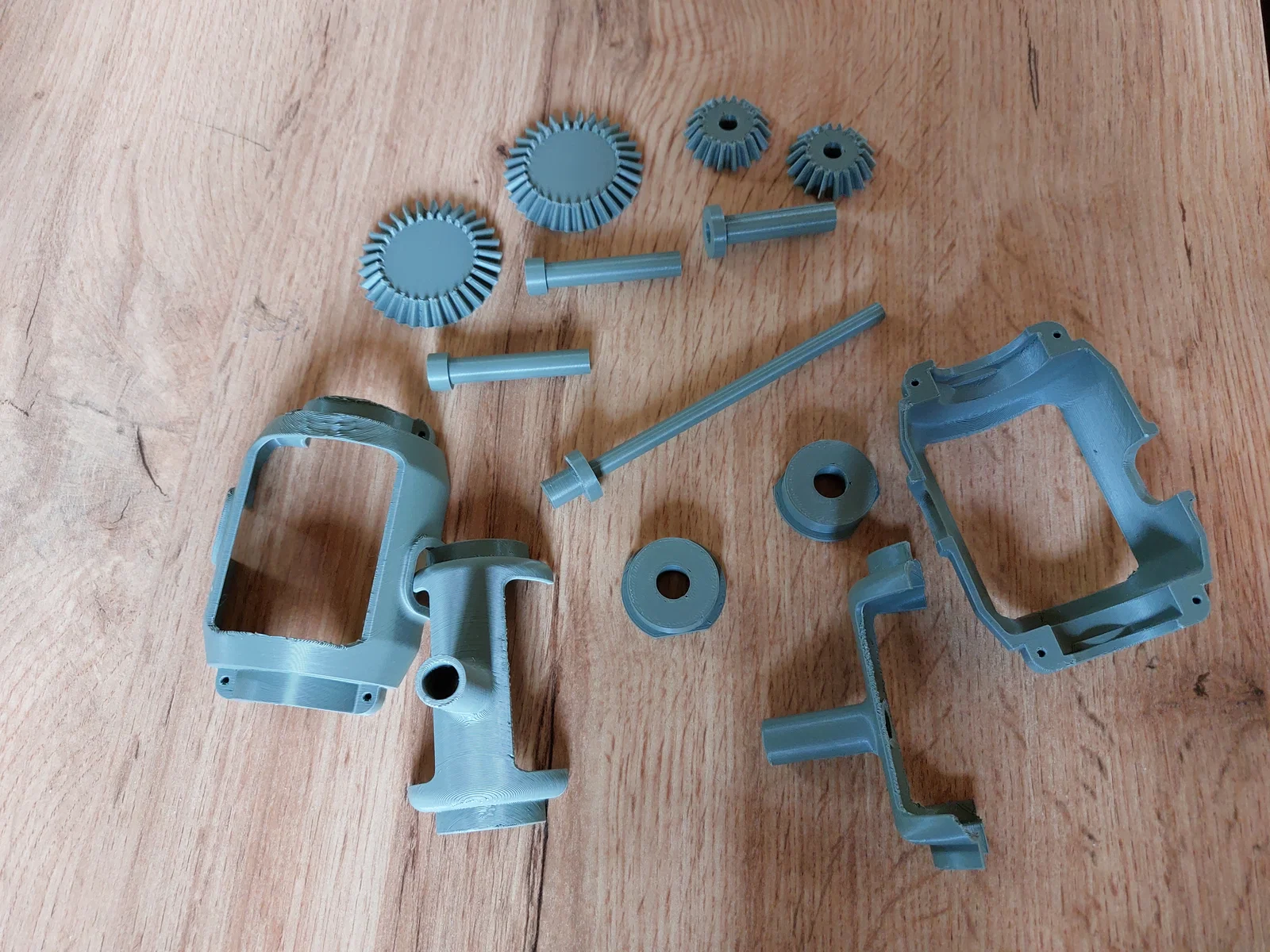

• In và vệ sinh/loại bỏ phần thừa các chi tiết. Dùng mũi khoan 6mm, 8mm, 9mm.

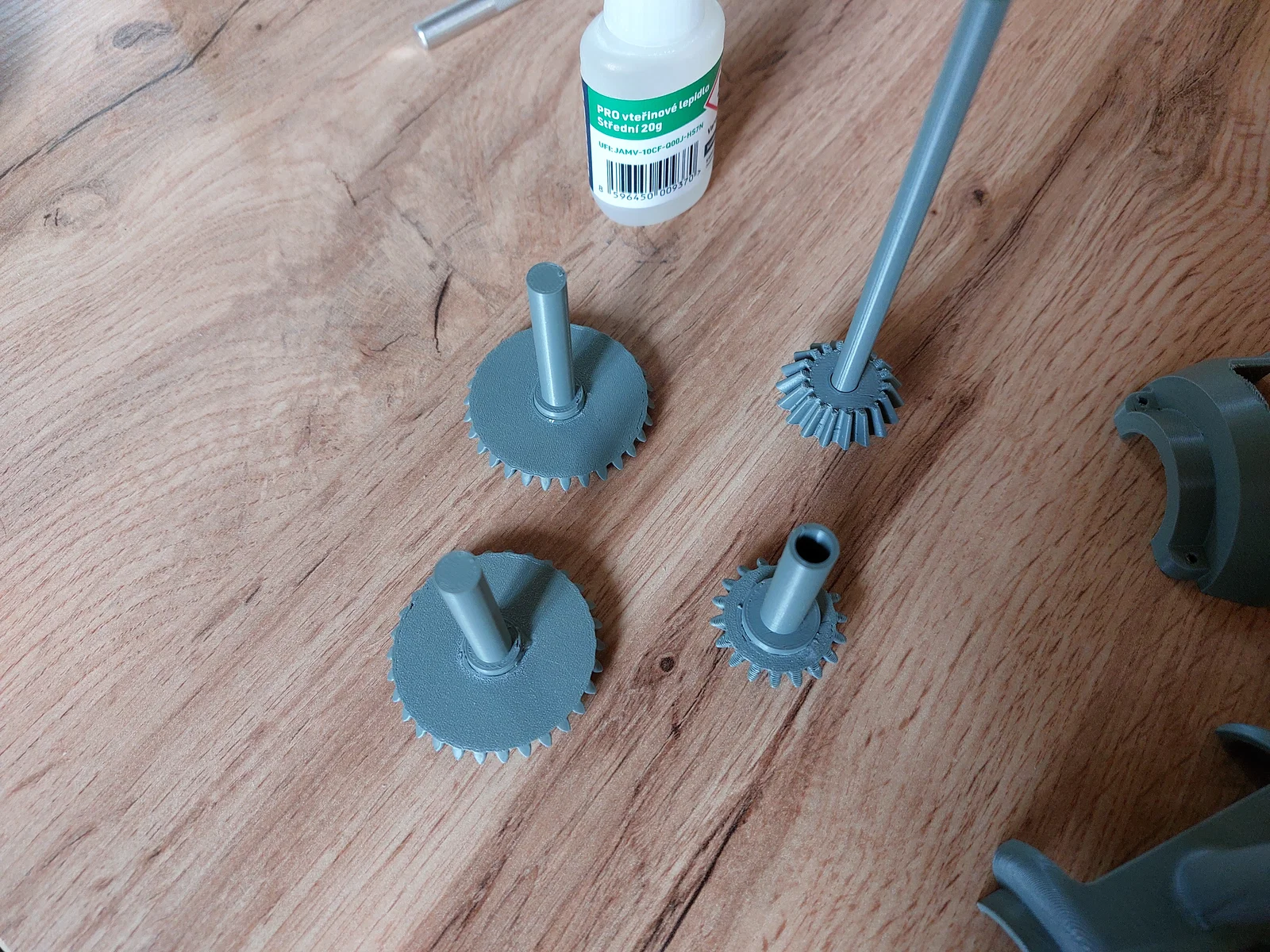

• Dán các bánh răng lên trục. Xem hình.
• Lắp tất cả các chi tiết bên trong rồi đặt vào một nửa của lồng. (Không vệ sinh các lỗ 2mm trên lồng!)
• Đậy toàn bộ cụm lại bằng nửa lồng còn lại. Thông/ khoan sạch các lỗ ở nửa lồng phía trên bằng mũi khoan 2mm. Sau đó bắt vít hai nửa lồng lại bằng 4x M2x12mm. Hoặc dán keo.

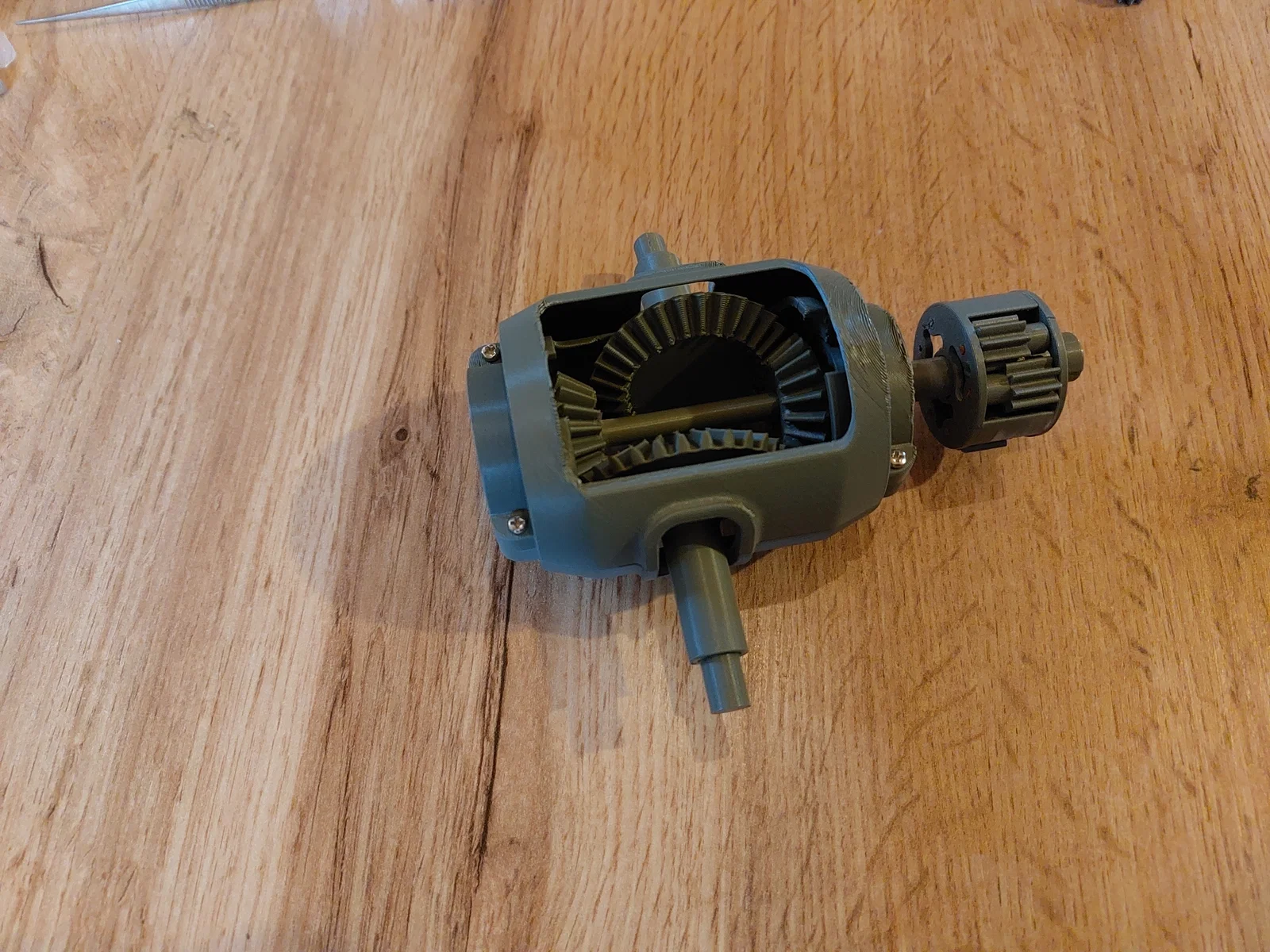

Nếu bạn muốn gắn thêm cả bộ vi sai (differential):

• Mẫu 3D của bộ vi sai là model trước đó của mình:

• Bạn cần tất cả các chi tiết của bộ vi sai trừ phần trục. Bánh răng sẽ được dán trực tiếp lên trục của mẫu cầu (axle) này.

• Chuẩn bị các chi tiết theo hướng dẫn trong đường link.

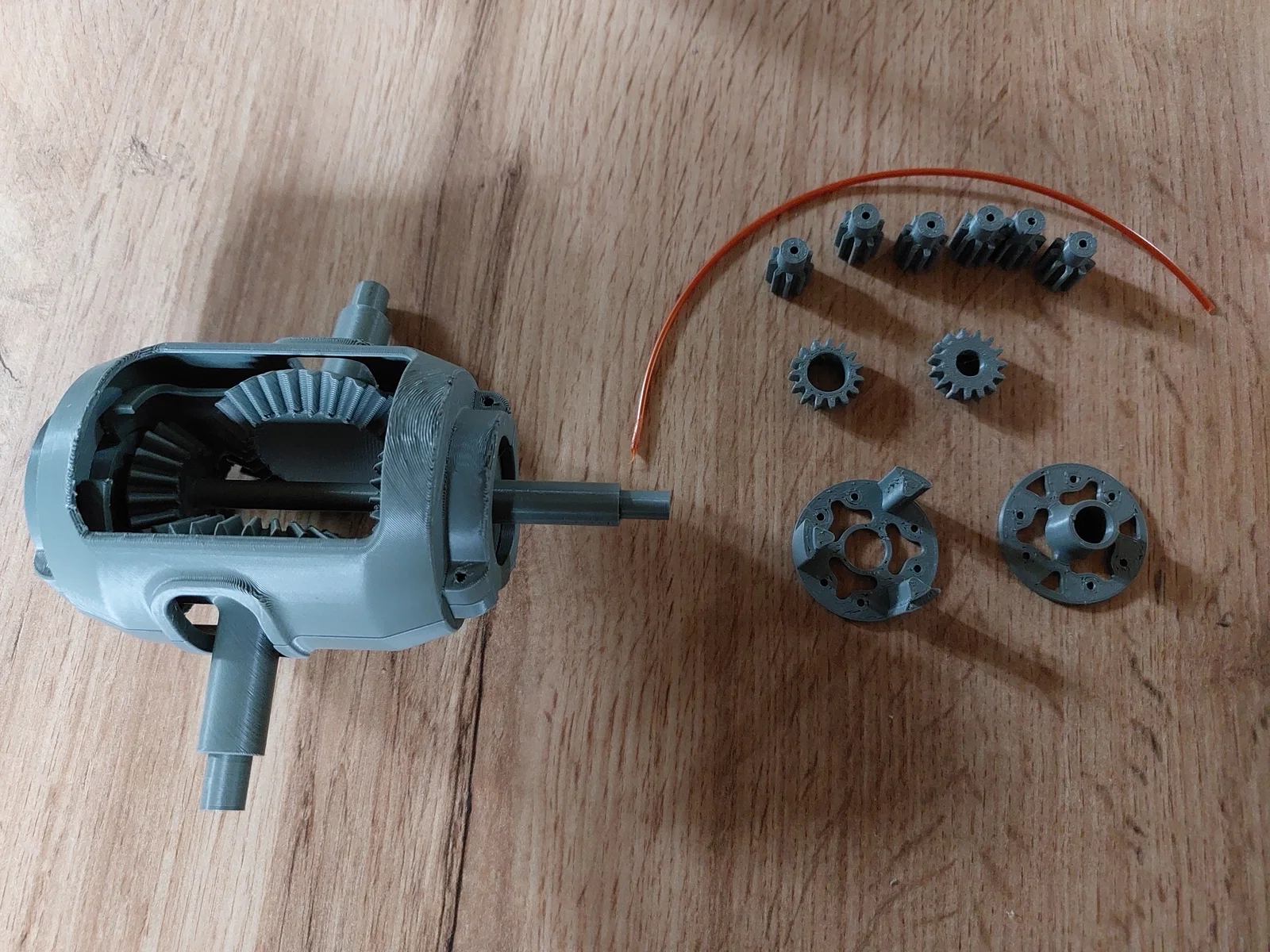

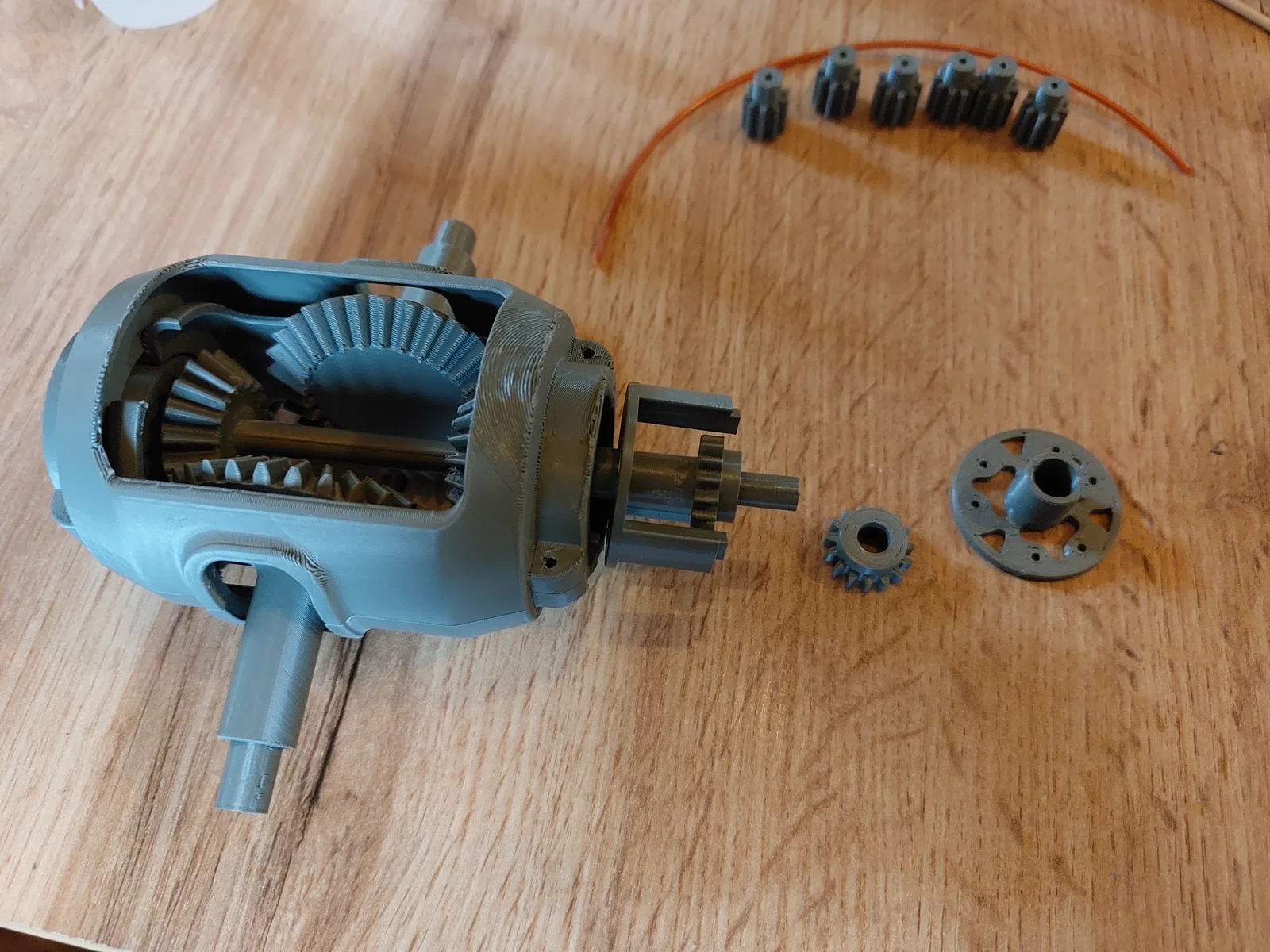

• Luồn một phần lồng vi sai vào các trục vào (input axles). Xem hình.

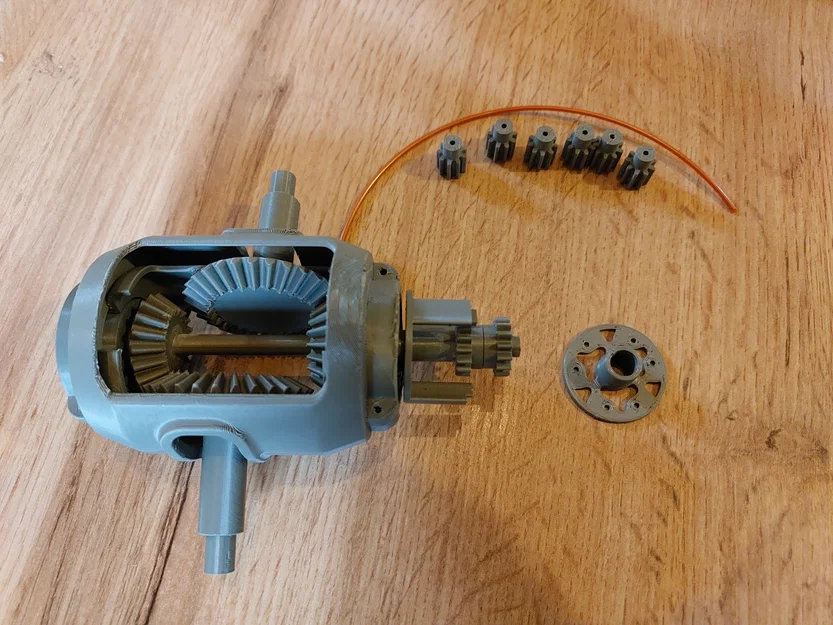

• Luồn và dán bánh răng lên trục ngoài. Xem hình. Luồn và dán bánh răng lên trục trong. Cẩn thận kẻo keo dính làm dán hai trục lại với nhau!

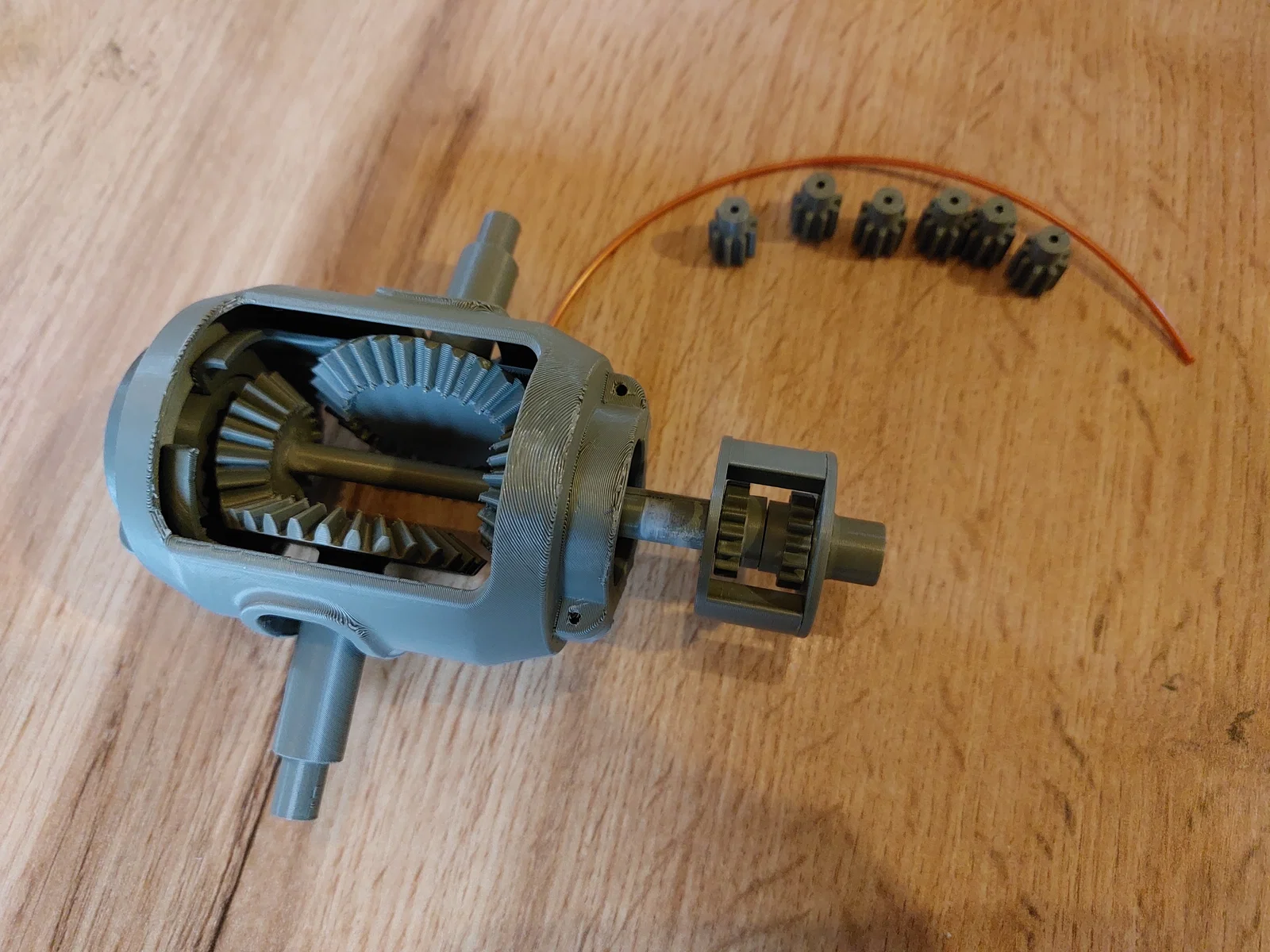

• Luồn phần lồng còn lại vào và dán hai phần lồng lại với nhau.

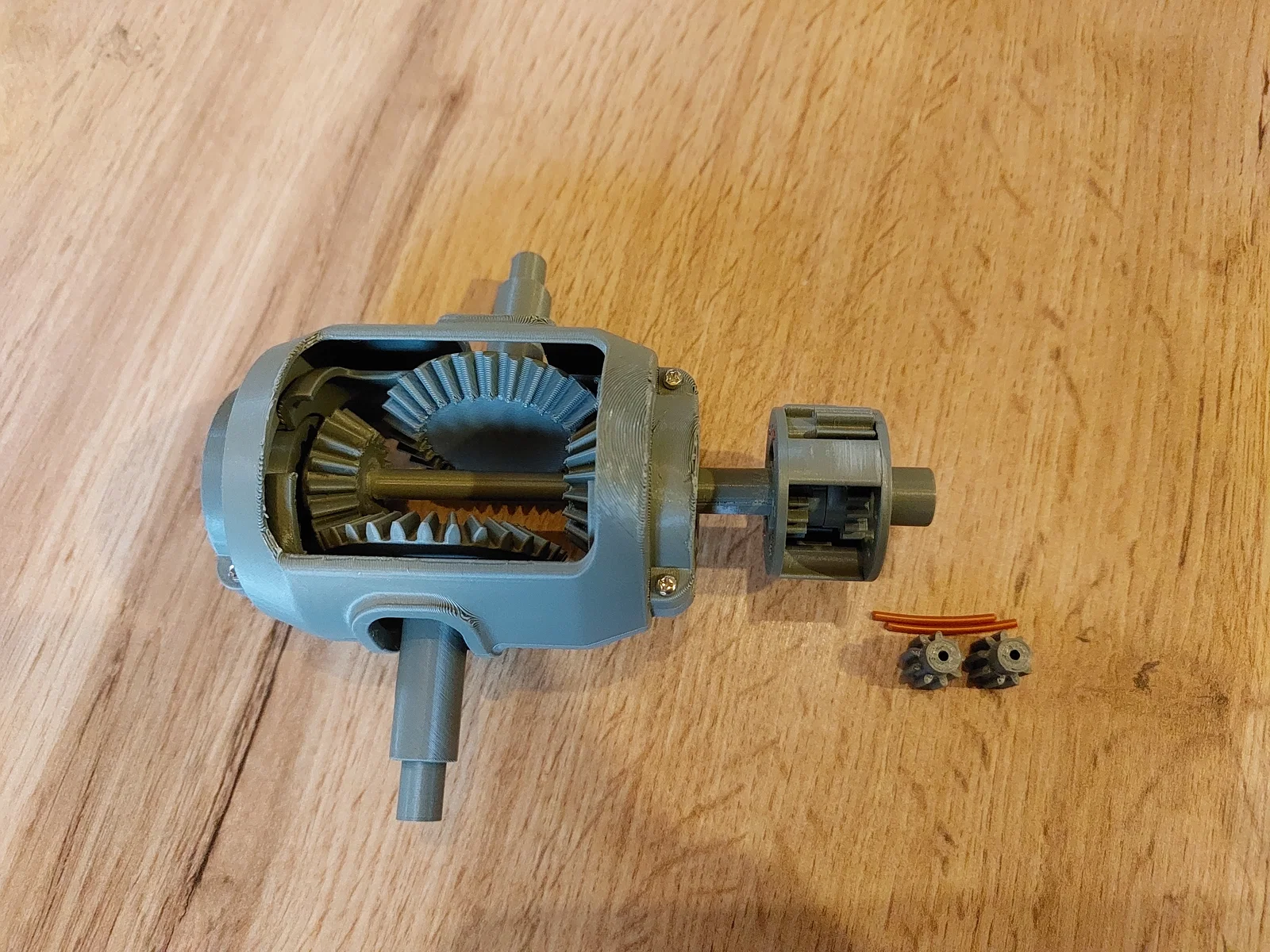

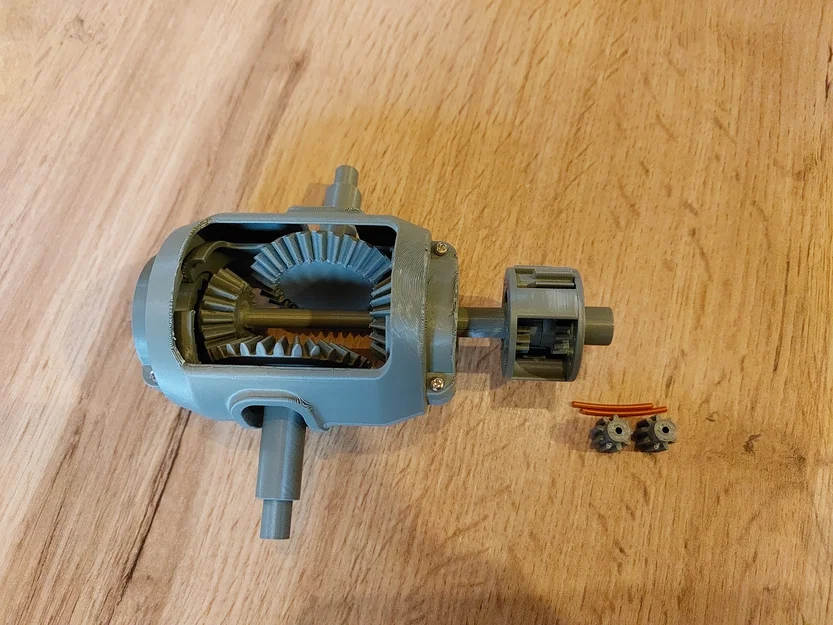

• Đặt các bánh răng nhỏ vào. Mình đề xuất chỉ lắp 2 cặp bánh răng để dễ nhìn thấy bên trong đang hoạt động gì.
