m8p Pavan – Ngàm quạt làm mát cho BTT Manta M8P

m8p Pavan

M8P Pavan - Ngàm gắn quạt cho BTT Manta M8P để làm mát stepper drivers

Tính năng

• Thiết kế vừa khít và làm mát cho stepper motor drivers của Manta M8P và module CB/CM4.
• Quạt: 2 quạt 5010 cho stepper motor drivers và 1 quạt 4010 cho CB/CM4.
• Cần có Manta M8P Voron mount.

Nội dung

• CAD:
  • File STEP và F3Z để chỉnh sửa/mod.
• Hình ảnh:

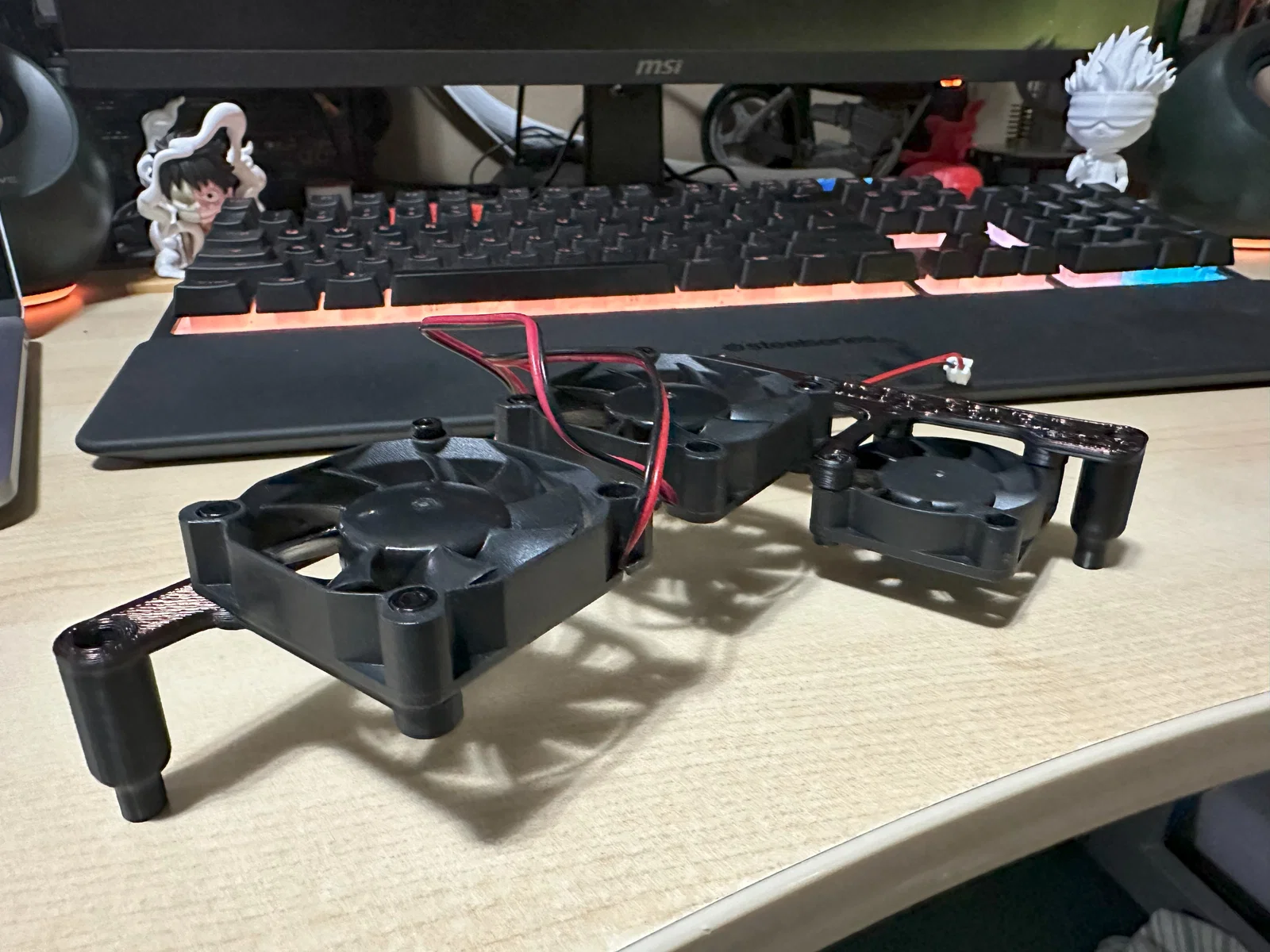

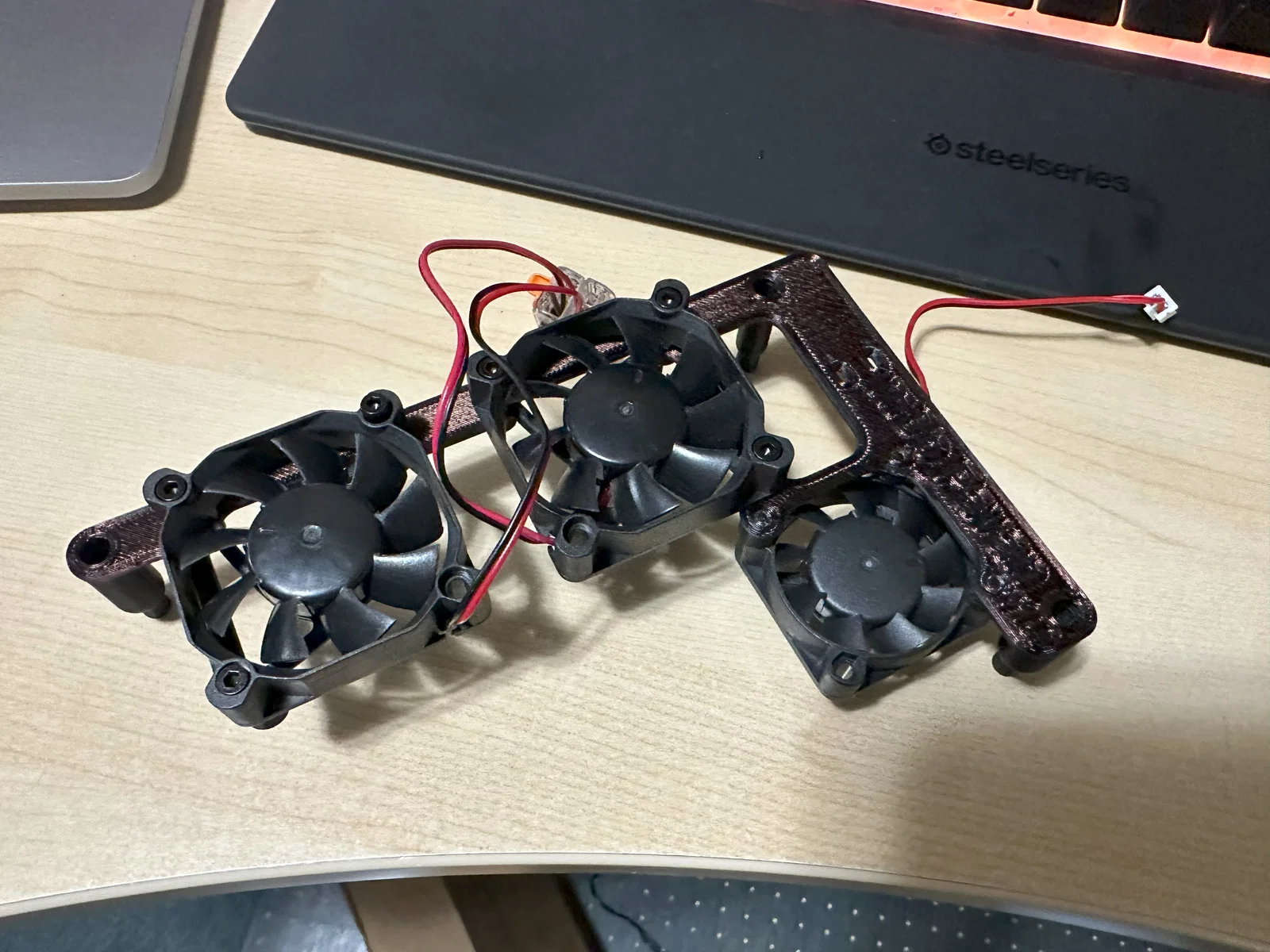

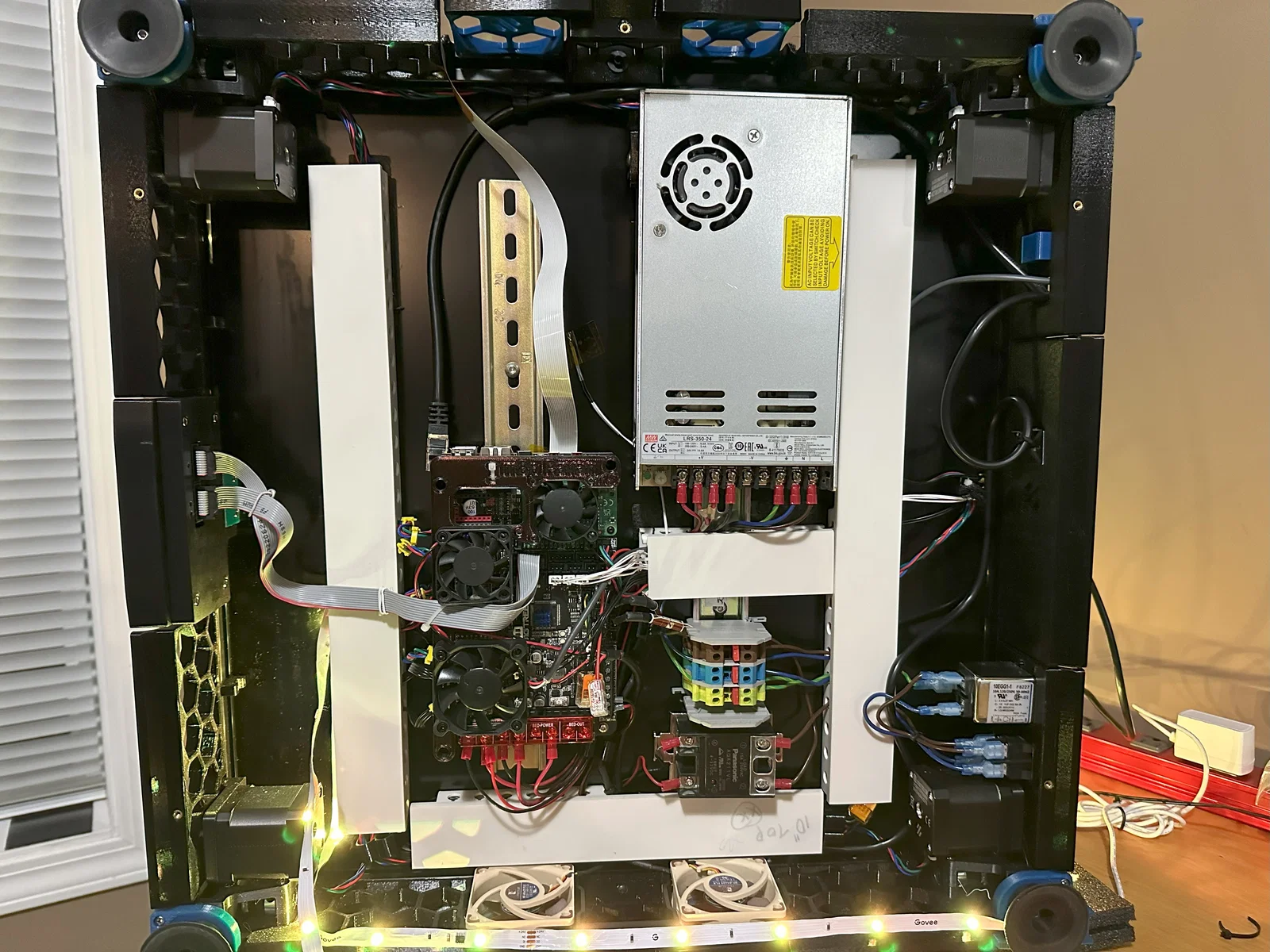

  • Ảnh chụp của ngàm.
• Klipper Config
  • Cấu hình quạt để kích hoạt quạt
• STL
  • Gồm các file STL để in 3D.

In ấn

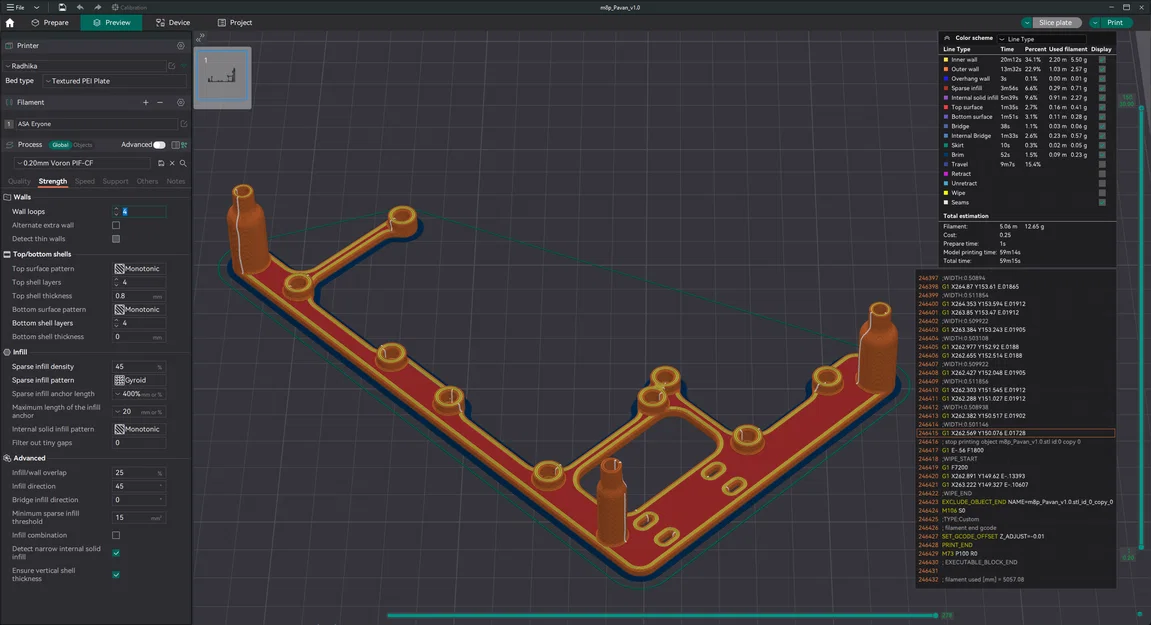

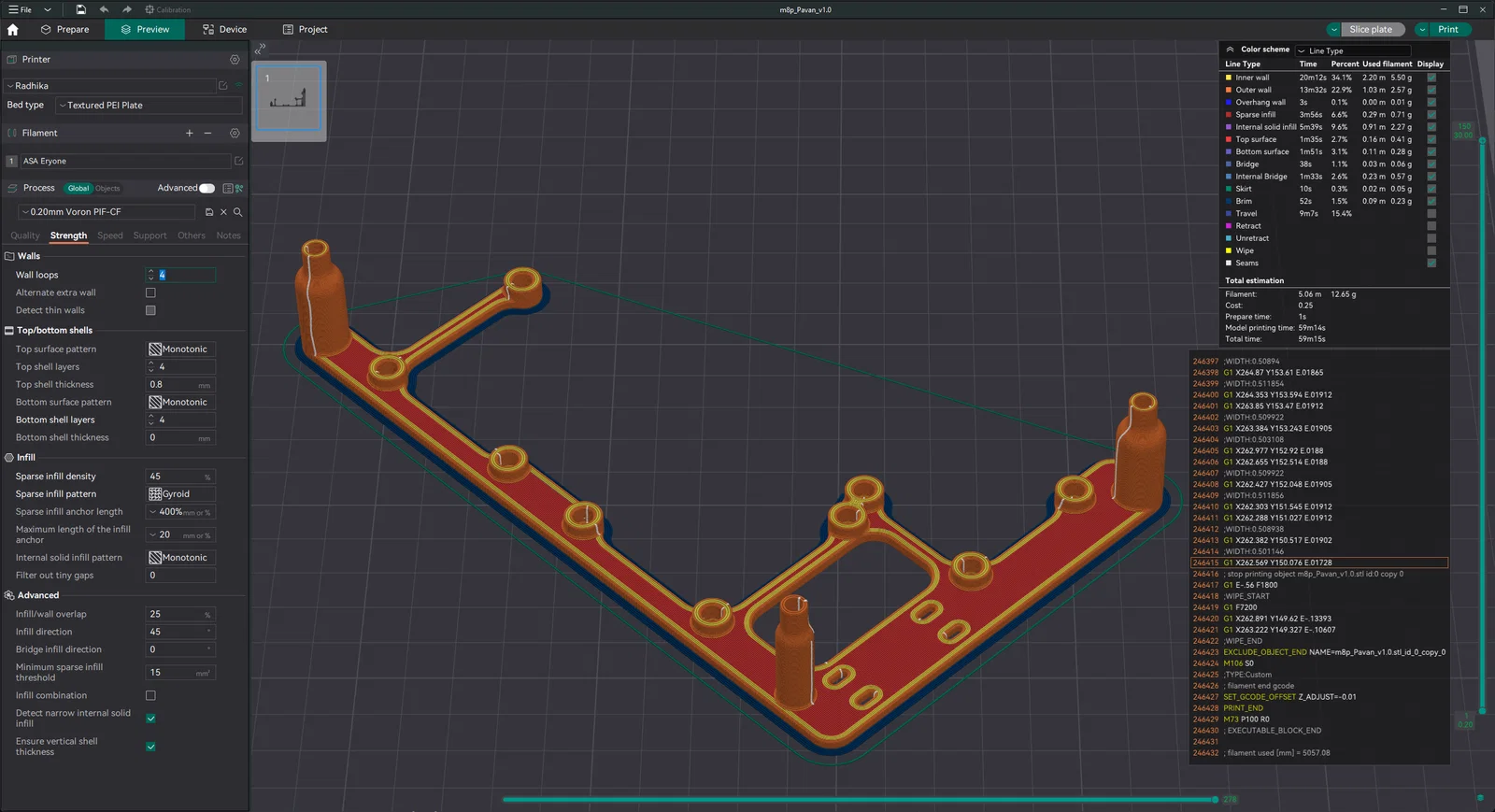

• In theo setting Voron tiêu chuẩn (4 walls, 5 lớp top & bottom, 40% infill).
• Lượng vật liệu sử dụng: 5.10 g.
• Hướng đặt khi in

Lắp ráp

1. Ép insert (heat set) M3 4x5mm vào các lỗ được chỉ định trên các chi tiết đã in.
2. Bắt 2 quạt 5010 vào ngàm bằng vít M3x16.
3. Gắn quạt 4010 cho CB1 hoặc CM4 bằng vít M3x16.
   • Có thể gắn quạt ở phía dưới khi dùng CM4 (chưa test với CB1).
4. Cố định cụm đã lắp lên Manta DIN mount.
5. Tham khảo /Klipper Config/fans.cfg để lấy cấu hình mẫu setup quạt!

BOM

• 9x heat set M3 4x5mm.
• 12x vít M3x16 SCBH.
• 2x quạt 5010.
• 1x quạt 4010.

https://github.com/bud3d/m8p-Pavan
