Adapter Linear Rail cho PitStop (PitStop Linear Rail Adapter)

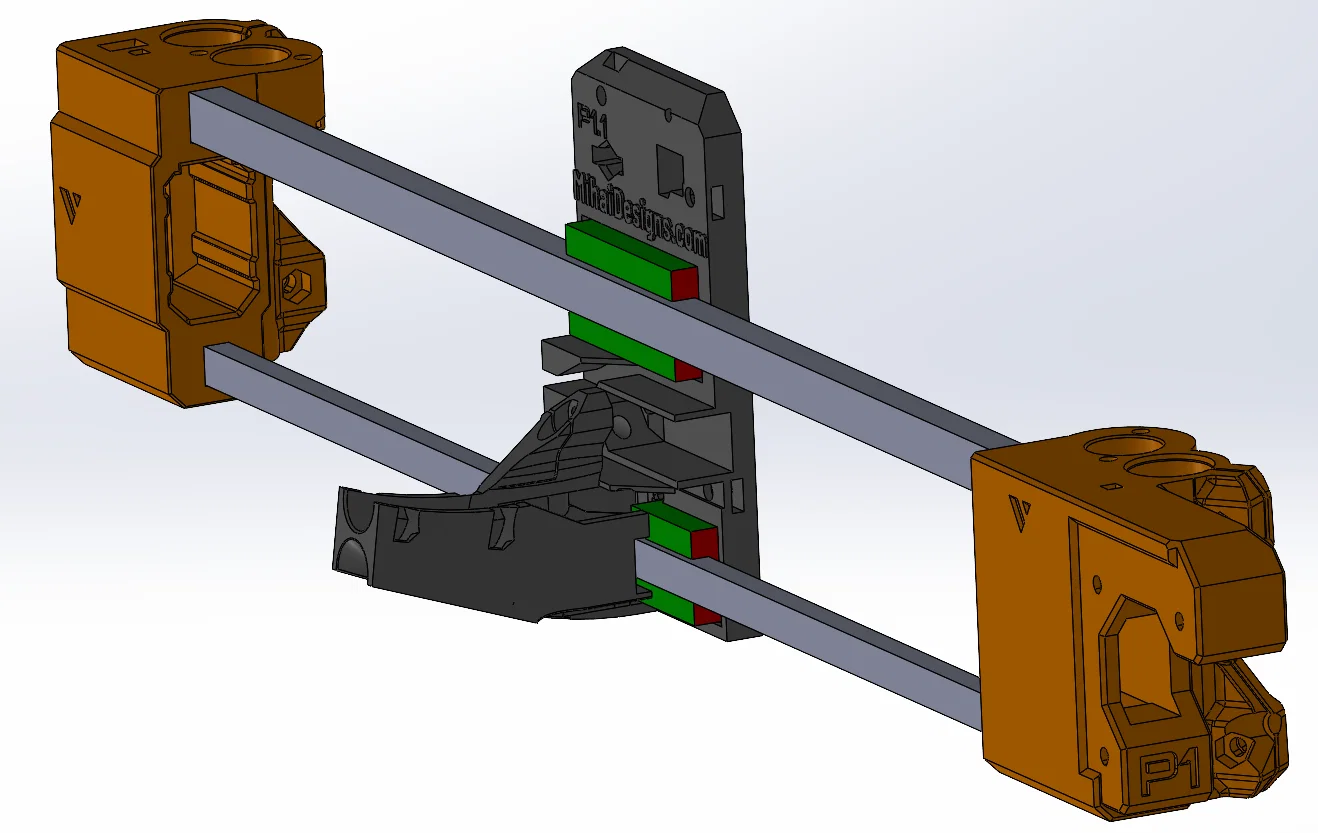

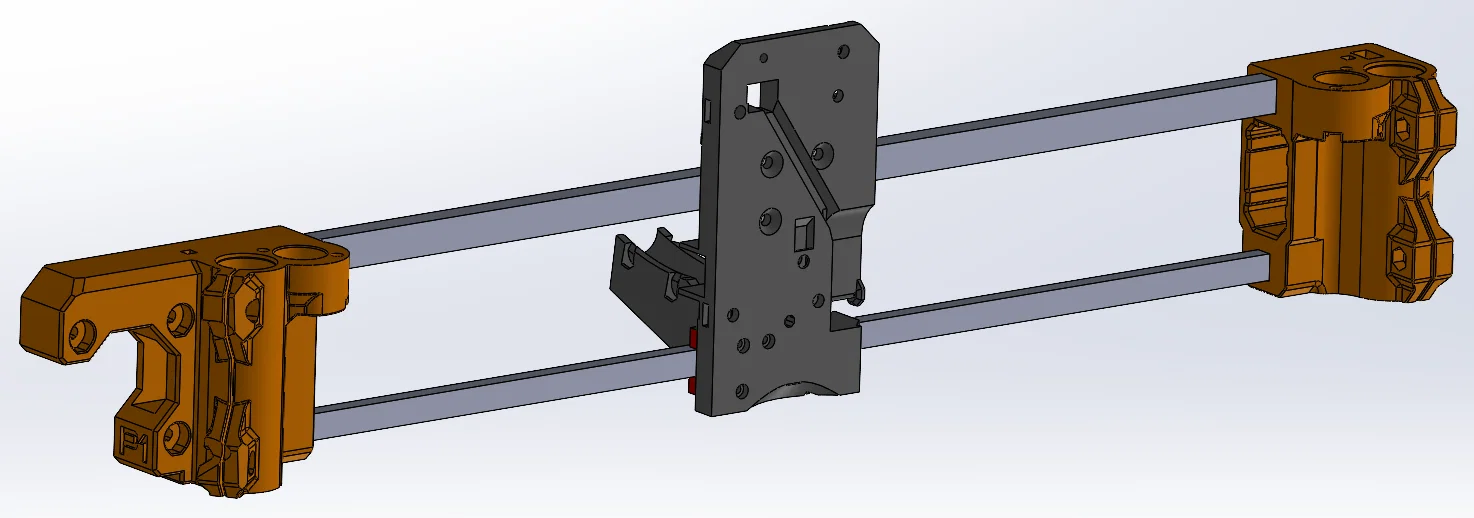

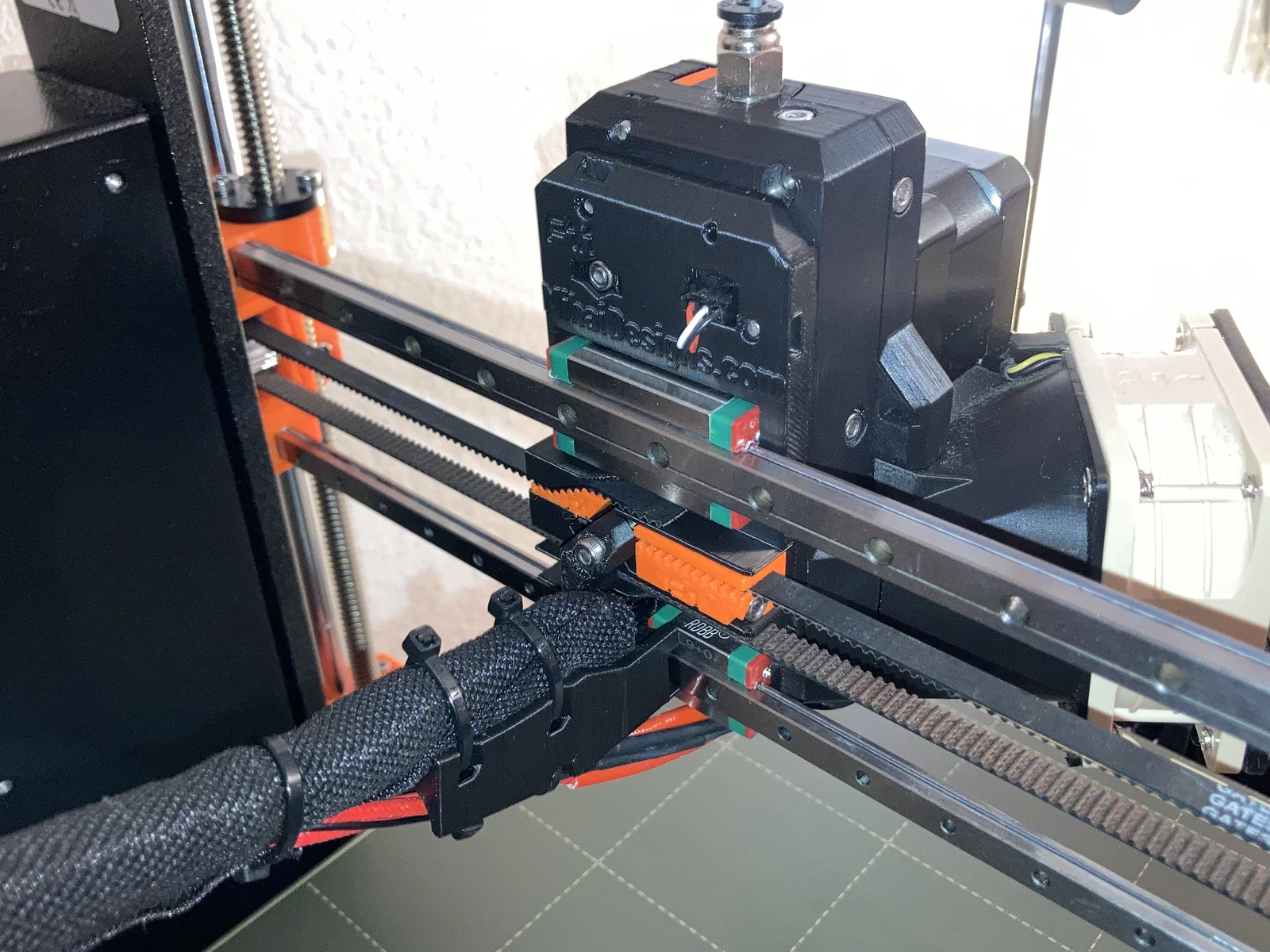

Bộ backplate + X-axis đã chỉnh sửa cho PitStop extruder, giúp chuyển từ smooth rods + LM8U sang linear rails. Dùng ray MGN9/MGN7 dài 370mm kèm carriage tương ứng; các phần gắn belt giữ nguyên như PitStop gốc.
1.3K
Lượt Xem
24
Lượt Thích
101
Lượt Tải
Cập Nhật Apr 23, 2026
Mô tả
Đây là phiên bản chỉnh sửa của PitStop Extruder (tác giả: Mihai Designs) gồm backplate + Adapted-Revised-X-Axis, để có thể dùng linear rails thay cho smooth rods + LM8U bearings.
Bill of Materials:
- Phần từ original revised x-axis
- X-idler tensioner
- Idler
- Screws
- Bearing spacers (tùy chọn)
- Phần từ original pitstop
- Belt lock
- Belt tensioner
- Screws
- X-Axis
- 1x ray MGN9 dài 370mm với 1x MGN9H carriage
- 1x ray MGN7 dài 370mm với 1x MGN7C carriage
- Carriage
- 3x vít M3 x 8mm đầu bằng/âm (flathead/countersunk)
- 3x vít M2 x 6mm đầu trụ lục giác (socket head)
Các chi tiết gắn belt giống y như bản PitStop gốc (xem link trang PitStop ở trên để lấy file)
Changelog:
- 9/15/2021: Thêm backplate cho PitStop v1.2
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
