Ống xả Enclosure - (quạt 120mm, ống dryer duct 4")

Tác giả JohnS

Lượt tải
247
Lượt thích
38
Lượt coi
2.164
Tải tất cả (.zip)· 3 file · 1,1 MB· 1,1 MB

File 3 1,1 MB

  • fan_grill_air_straightener_1776899917.stlSTL · 71,8 KB
  • fan_side_1776899918.stlSTL · 304,3 KB
  • hose_side_1776899919.stlSTL · 800,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#328811
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

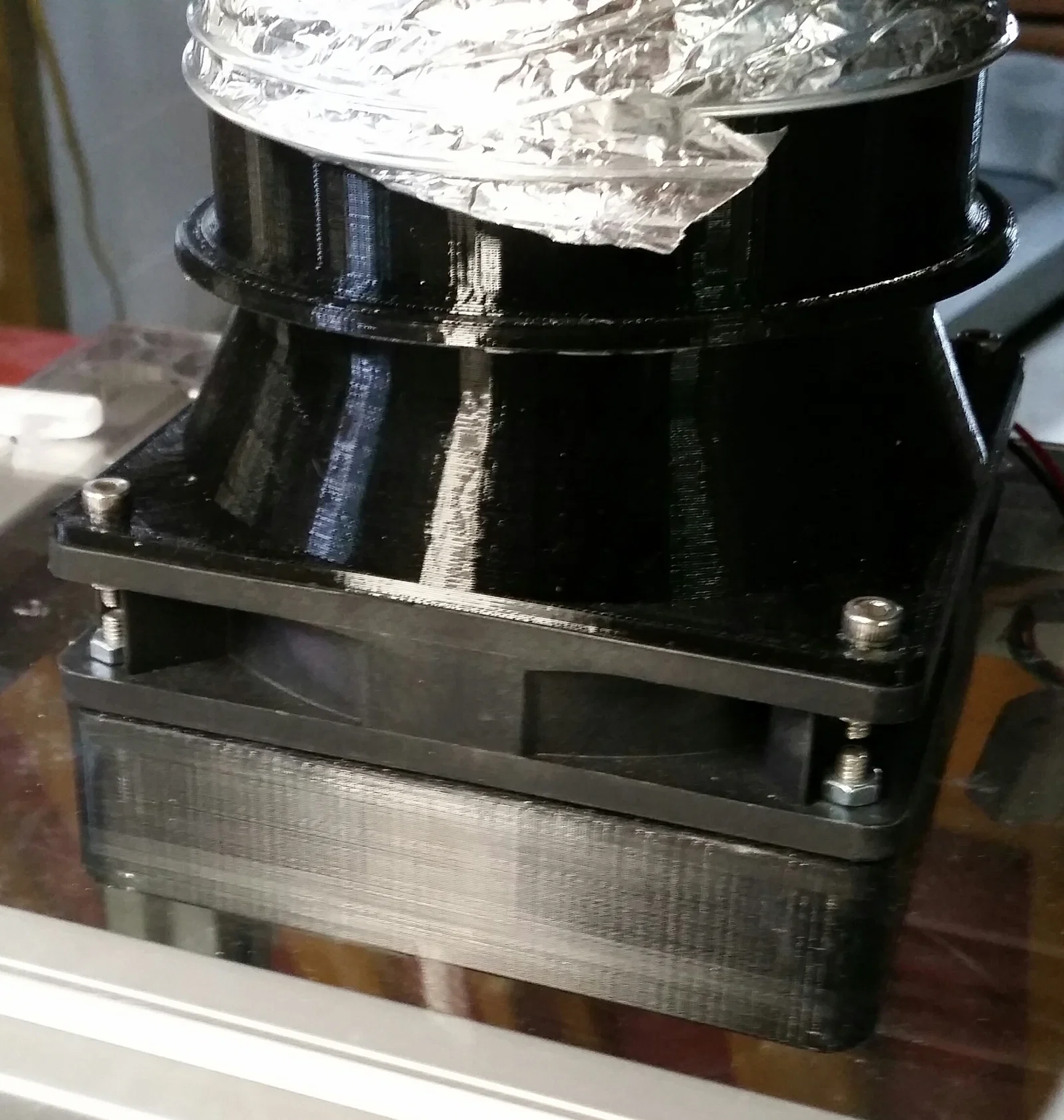

Hệ thống hút xả này kết nối với ống thông gió máy sấy quần áo loại phổ biến 4". Phần lưới quạt / air straightener giúp ngăn quạt khuấy đảo không khí trong enclosure.

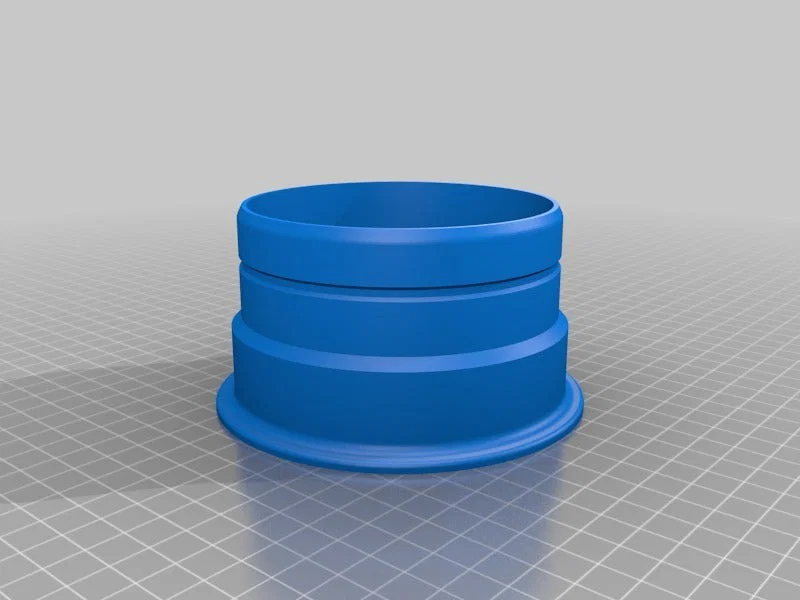

Rãnh trên phần phía ống (hose side) dùng để giúp giữ dây rút (cable tie) đúng vị trí.

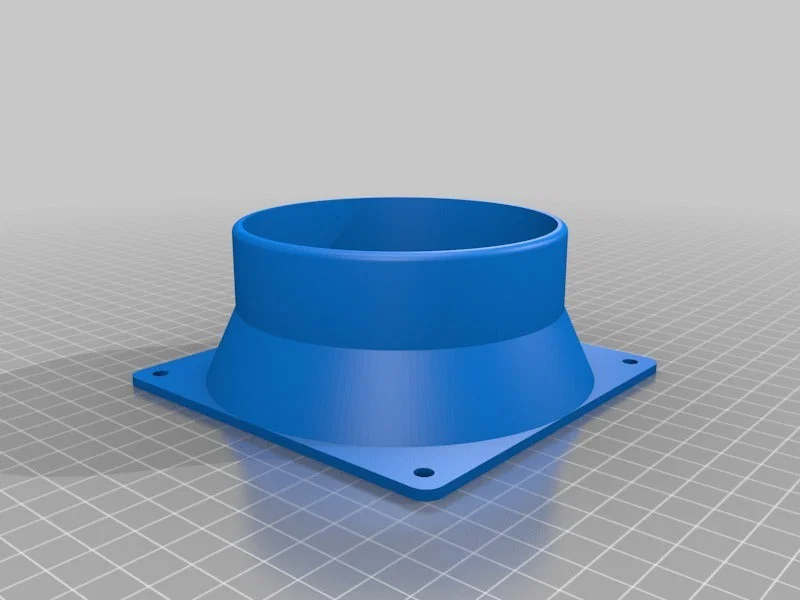

Bạn có thể nối ống vent trực tiếp vào phần phía quạt (fan side) nếu muốn và không cần dùng phần phía ống. Mình làm thêm đầu nối phía ống để có thể tháo ống dễ dàng và/hoặc gắn qua máy in khác của mình.

Hướng dẫn in

Danh mục: 3D Printer Parts Print Settings

Ghi chú:

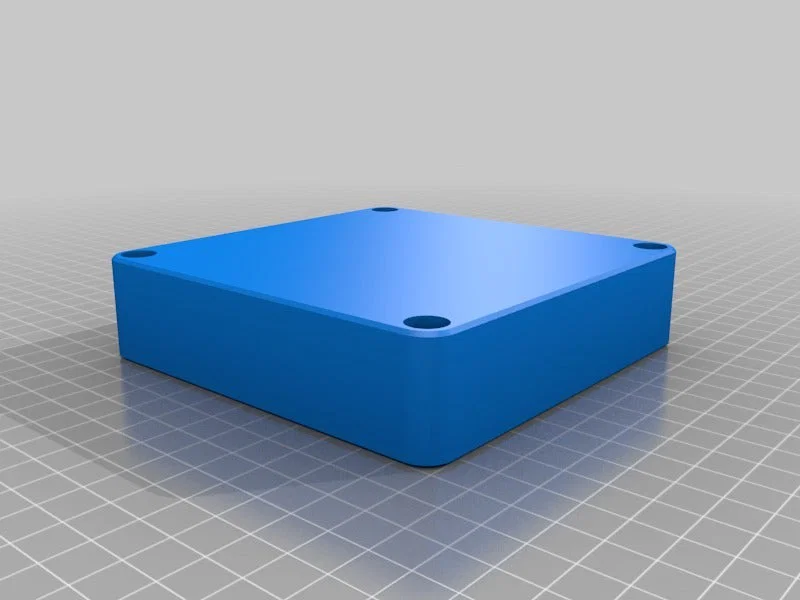

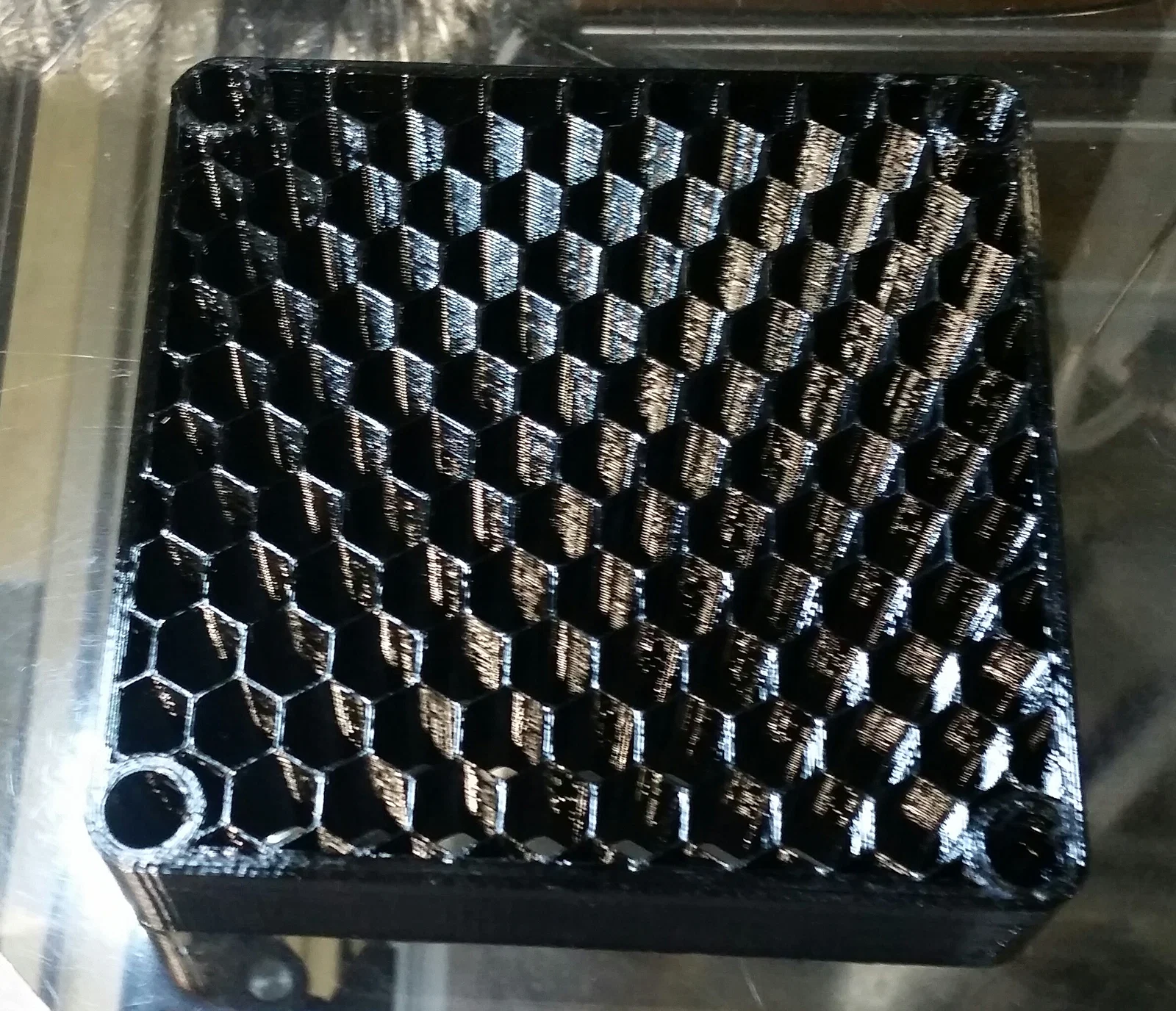

Straightener được in với 5 perimeters, 7% honeycomb infill và không có top hoặc bottom layers. Phần này giúp ngăn quạt làm xoáy không khí trong enclosure và gây ra luồng gió không mong muốn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
1,1 MB
File lớn nhất
800,1 KB
