Kệ Gridfinity gắn nam châm cho tấm MultiBoard

Lấy cảm hứng từ một mẫu kệ Gridfinity khác cho hệ MultiBoard, mình đã thiết kế lại từ đầu dựa trên hệ Gridfinity.

Hiện có 2 kích cỡ: 2x1 và 4x1. Bản 4x1 có khoảng cách lỗ để bắt lên hệ MultiBoard theo 2 kiểu: canh giữa theo một lỗ lớn (kiểu 3 lỗ), hoặc canh giữa nằm giữa 2 lỗ lớn (kiểu 4 lỗ).

Kệ 2 ngăn rộng 90 mm. Có 2 kiểu pattern lỗ để canh giữa theo lỗ lớn (LH) hoặc lỗ nhỏ (SH) trên tấm MultiBoard.

Bản 4 ngăn rộng 174 mm. Kích thước này vừa đủ để lắp với hệ MultiBoard sao cho bản kiểu 3 lỗ sẽ không che mất lỗ lớn kế bên, nhưng việc canh giữa có thể dễ hơn với bản kiểu 4 lỗ.

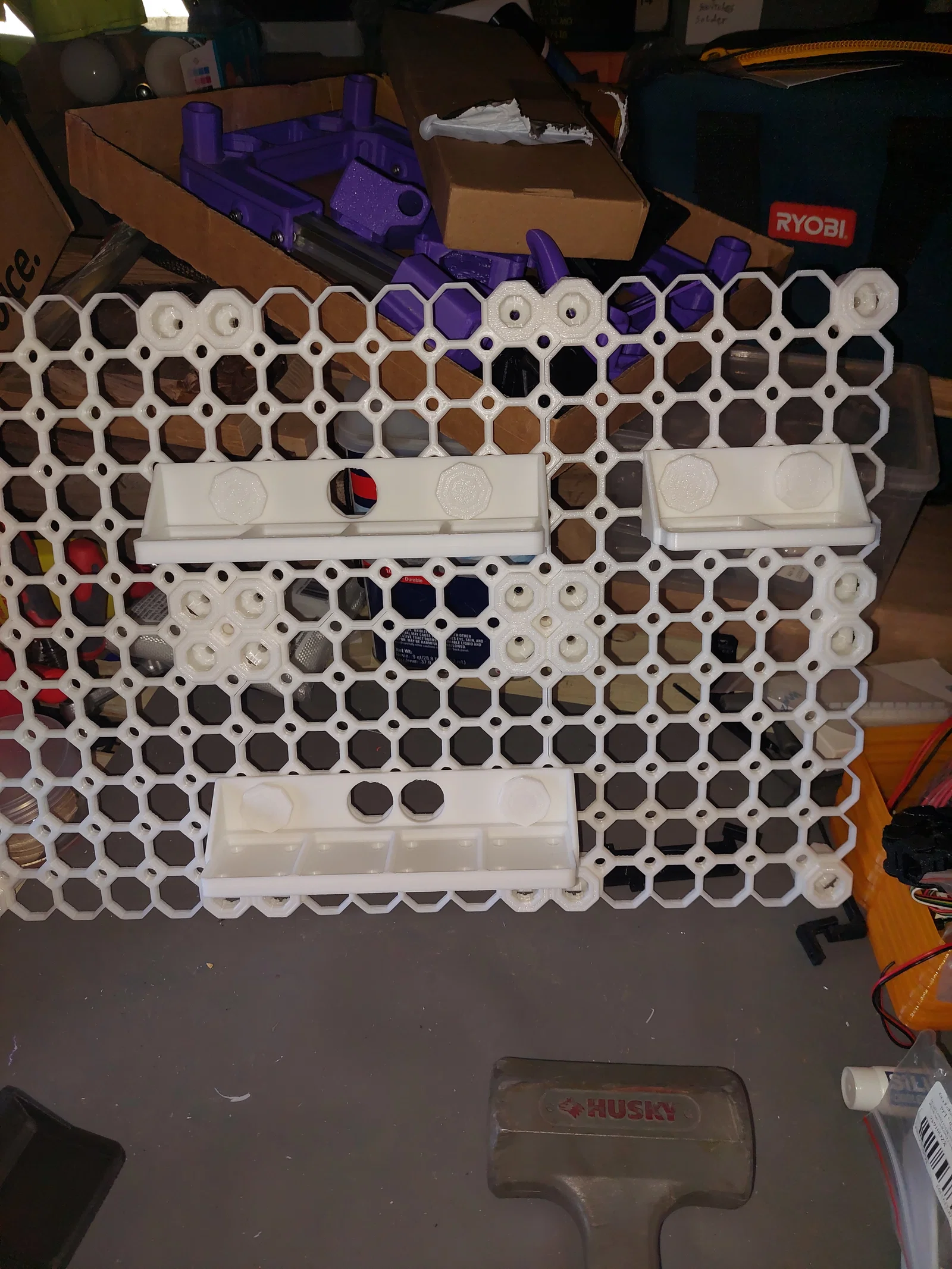

Hình minh hoạ là phiên bản cũ hơn; hiện tại mình đã chừa thêm khoảng hở cho vít một chút.
