Untitled Airless Basketball v0.3

Một trái bóng rổ airless dành cho mọi người, được thiết kế với filament Kimya PEBA-S

v0.3 - Bản này chỉnh lại độ dày tổng thể của trái bóng về 9mm, đúng tầm mình kỳ vọng sẽ cho độ nảy lý tưởng. Đồng thời thay đổi cấu trúc inter-lattice để phân bổ lỗ đều trên tất cả các cạnh của lục giác. Hai thay đổi này kết hợp lại sẽ giúp tăng độ cứng (rigidity) của lattice hơn nữa. Mình cũng đính kèm file project .3mf để bạn xem sớm các setting cần thiết để in vật liệu này cho ổn. Spoiler: cực khó và mất hơn 5 ngày.

Hướng dẫn Support:
Mình dùng Orcaslicer, nhưng bạn cũng có thể làm tương tự với Bambuslicer. Bấm vào model để highlight, rồi nhấn Ctrl+1 để chuyển góc nhìn camera lên phía trên (top) của model. Tiếp theo chọn Support Painting, đặt tool type là “Fill”. Ở góc nhìn từ trên xuống, chỉnh section view trong khoảng .65 đến .70 (mình vẫn đang tinh chỉnh, .65 thì siêu “an toàn” nhưng tốn vật liệu hơn, .7 thì ít support hơn và rủi ro hơn). Sau đó nhấn Ctrl+2 để chuyển sang góc nhìn đáy (bottom). Từ đây, bạn có thể chọn các mặt (faces) của model chỉ nằm trong phần cắt ngang (horizontal) mà section view tạo ra. Click trái vào mặt ngoài của từng rib và từng ô lục giác trong vùng model đang hiển thị để đánh dấu tạo support. Tránh highlight hình học (geometry) bên trong lattice, vì sẽ làm tháo support khó hơn và ảnh hưởng xấu tới độ bền/độ nguyên vẹn của trái bóng.

Cập nhật 6/19: v0.2 bị lỗi tùm lum (suuuuuuuper scuffed). Mình chưa phát hành bản tiếp theo cho tới khi in thành công. Vật liệu này xử lý overhang kiểu như mật mía vậy.

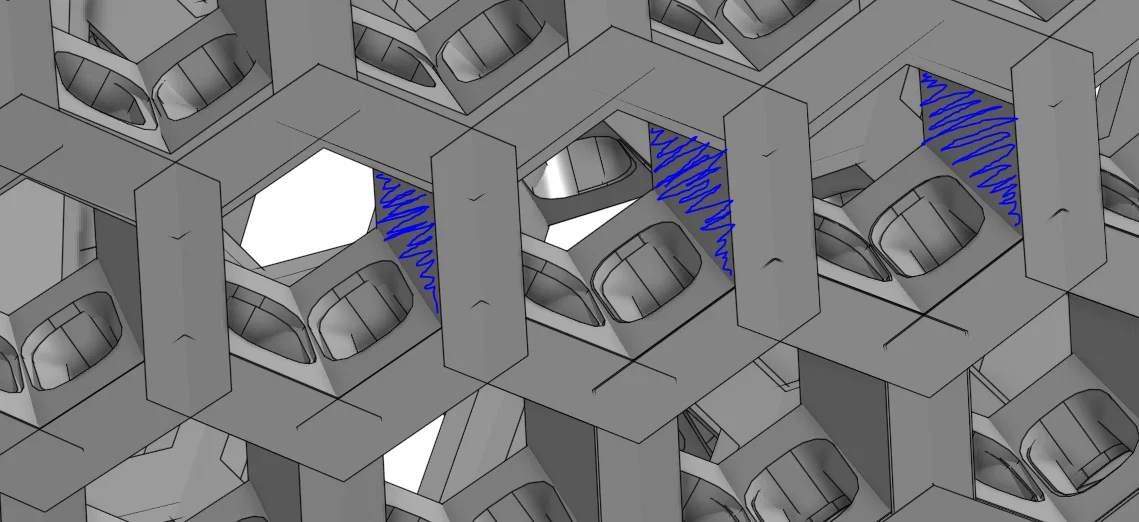

v0.2 - Rib vẫn chưa hoàn thiện nhưng đã gần với form cuối hơn. Tích hợp cách mới của mình để tối ưu overhang bằng cách làm đặc (solidify) các vách đứng (vertical walls) của từng ô lục giác. Mình đã highlight các vách đặc này bằng màu xanh dương trong ảnh chụp cận cảnh đính kèm. Thường mình khuyên mọi người in từ file .step, nhưng file này sẽ “ăn” sạch RAM máy bạn nên mình khuyến nghị mạnh là in từ .stl

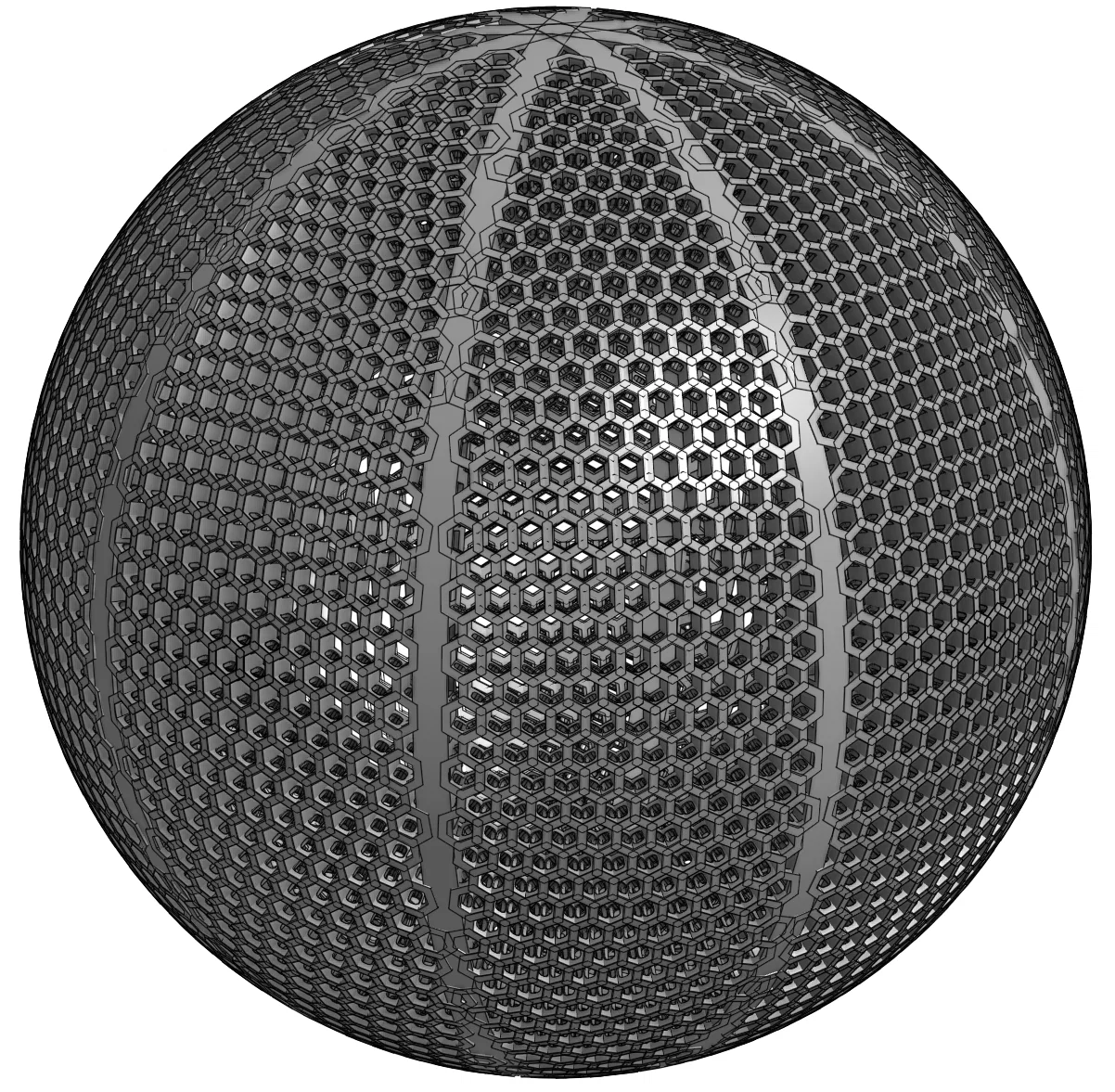

Cấu trúc double hexagonal lattice của bóng rổ Airless Gen 1 in SLS của Wilson gặp khá nhiều vấn đề khi đem qua máy in FDM. Filament dẻo vốn có khả năng bridging và overhang kém, và hướng (orientation) của các ô lục giác trên trái bóng cũng ảnh hưởng trực tiếp tới khả năng in được của lattice. Untitled Airless Basketball sắp xếp các ô lục giác “chĩa” theo phương dọc (vertical) trùng với trục Z của máy in FDM để giảm bridging và các overhang vượt quá 45 độ. Hiện mình đang tiếp tục chứng minh rằng các tối ưu này kết hợp với filament Kimya PEBA-S độ cứng 93A shore có thể tạo ra một trái bóng đáp ứng các tiêu chuẩn NCAA sau:

1. Dưới 22 ounces (623.69grams)
2. Đường kính trong khoảng 9.39 đến 9.55 inches (238.5mm - 239.52mm)
3. Thành phần sao cho “khi thả bóng xuống sàn thi đấu từ độ cao xấp xỉ 1,800 mm (đo từ đáy trái bóng), nó sẽ nảy lên độ cao trong khoảng 1,200 mm đến 1,400 mm (đo tới đỉnh trái bóng)."

Ghi chú để đọc thêm:
Chỉ số Shore hardness thôi là chưa đủ để đánh giá filament có phù hợp để in bóng thể thao hay không. Mình đã tìm được thêm một số filament hứa hẹn khác có mức hoàn trả năng lượng (energy return) cao và đáng để test thêm.

• Ninjatek's 83A Edge
• Filamentum's 90A PEBA-S
