v3 - Vỏ Google Home Mini Retro Modern - Face Plate thay đổi được

GHI CHÚ CẬP NHẬT v3:

• Khả năng cao đây sẽ là phiên bản cuối của dự án này.
• Thay đổi lớn nhất ở v3 là mình đã tối ưu file để có thể dùng threaded heat inserts. Những chỗ trước đây vít tự ren vào nhựa thì giờ có thể siết vào insert kim loại.
• Hai món kẹp trên (Upper clamp) và kẹp dưới (Lower clamp) được thiết kế lại để giảm diện tích tiếp xúc với Google Home và tạo đường cong hướng ra ngoài. Cái này sẽ giúp âm thanh tốt hơn vì hướng âm ra ngoài/ra xa loa thay vì bị “bí” và nghẹt.
• Các tấm mặt trước (Front Plates) giờ canh thẳng với cụm kẹp nhờ 3 chốt dẫn hướng hình trụ. Chỉ cần ma sát cũng giữ khá chắc, nhưng vẫn có thể dùng nam châm để khít và an toàn hơn.

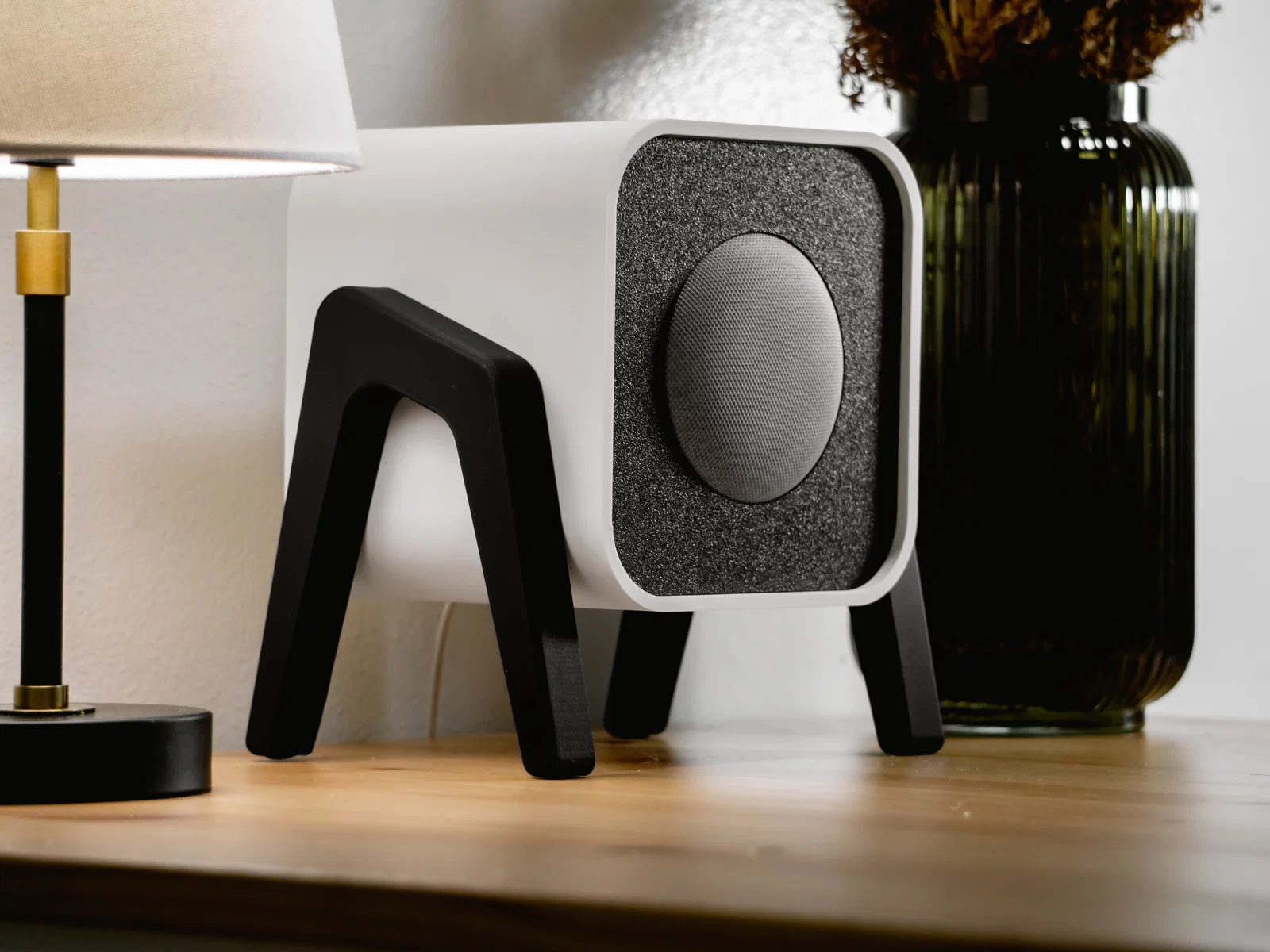

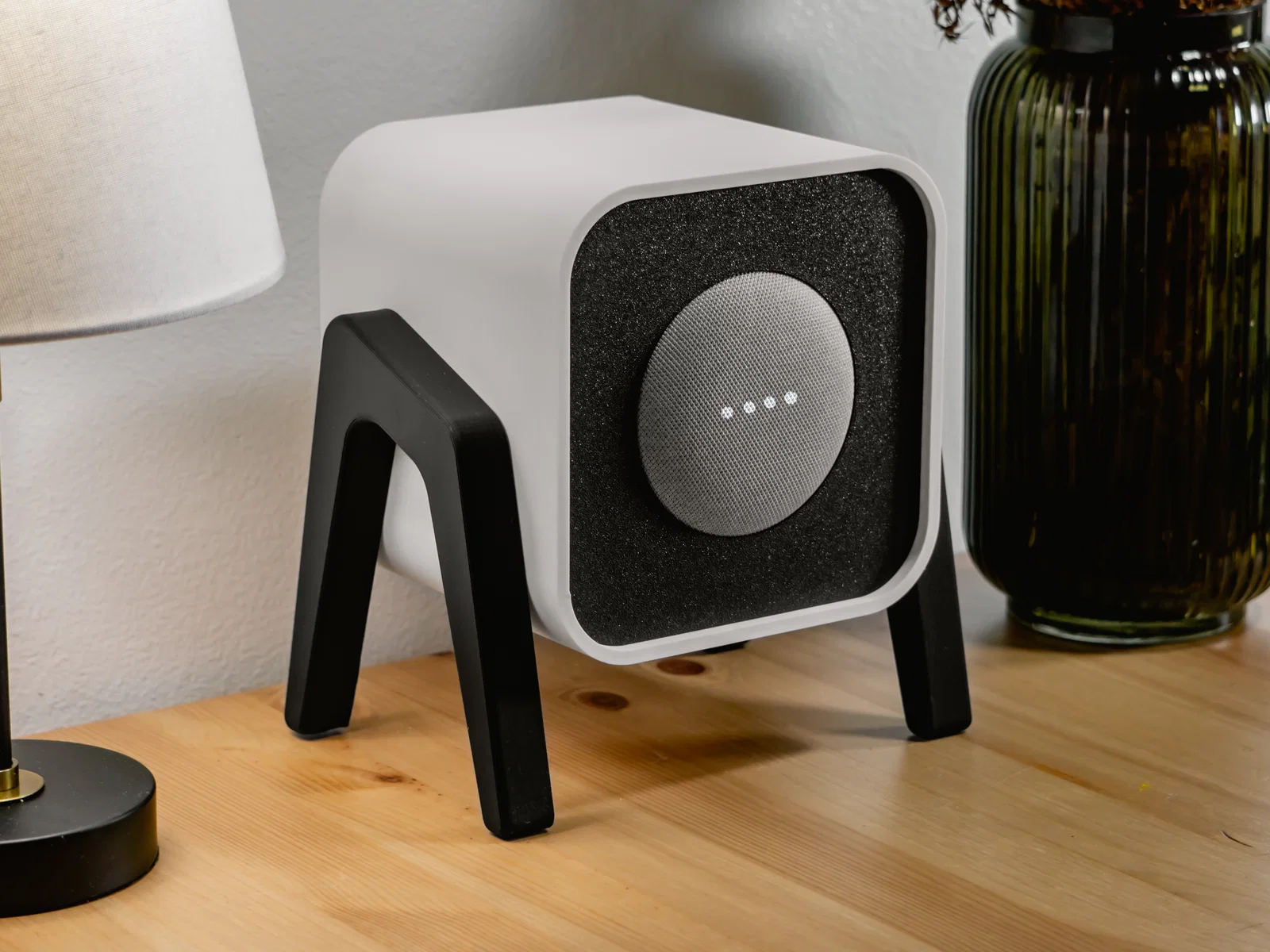

Vỏ loa Google Home Mini (có Face Plate thay đổi được)

Lời mở đầu:

Mẫu này là cách đơn giản để nâng cấp ngoại hình (aesthetic) cho loa Google Home Mini của bạn.

Theo mình thấy thì tất cả các phiên bản Google Home/Nest Mini đều có cùng kích thước và sẽ fit mẫu này. Nếu máy của bạn không vừa, cứ nhắn mình, mình sẵn sàng chỉnh lại dung sai (clamp tolerances) để khớp hơn.

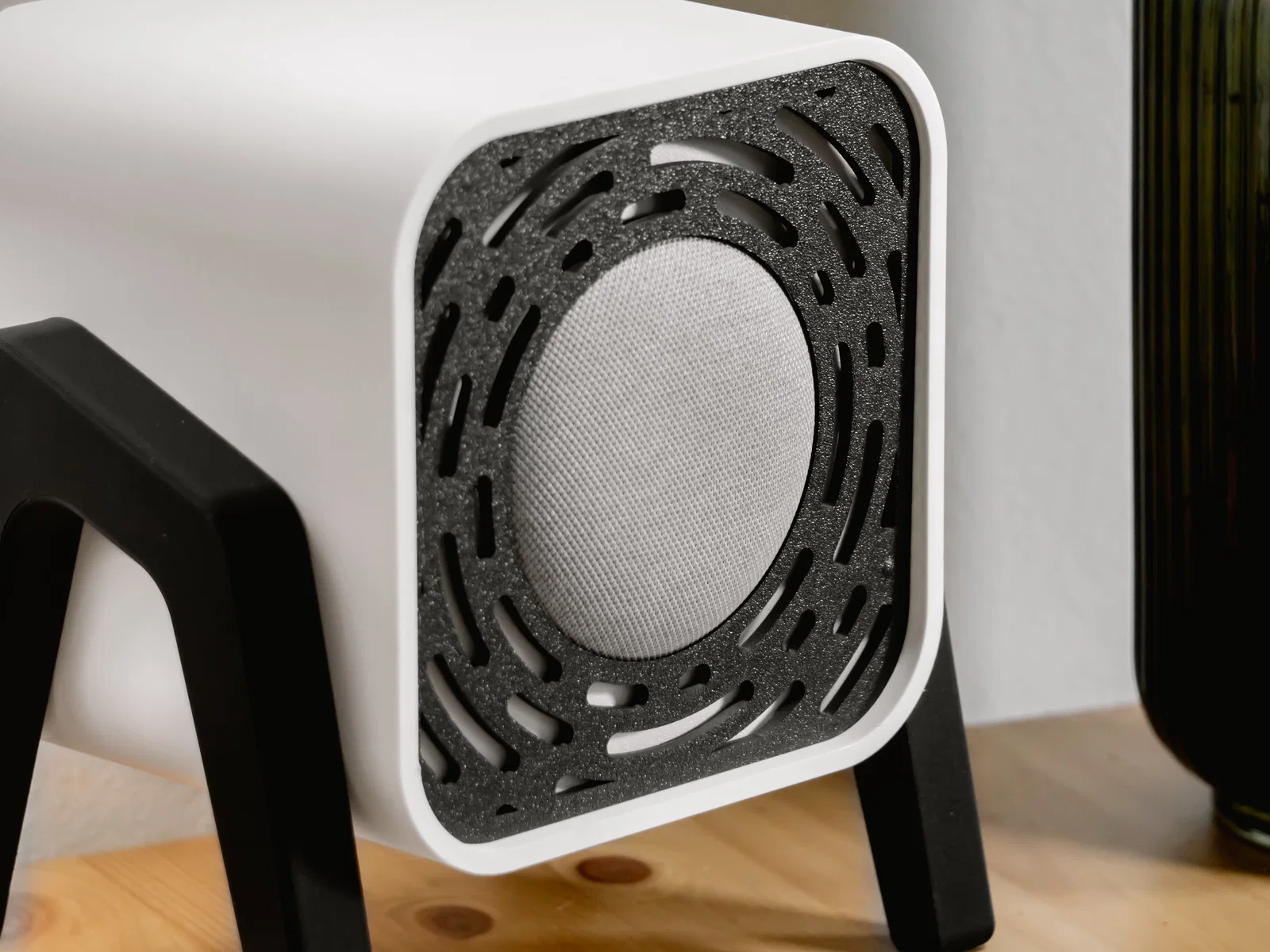

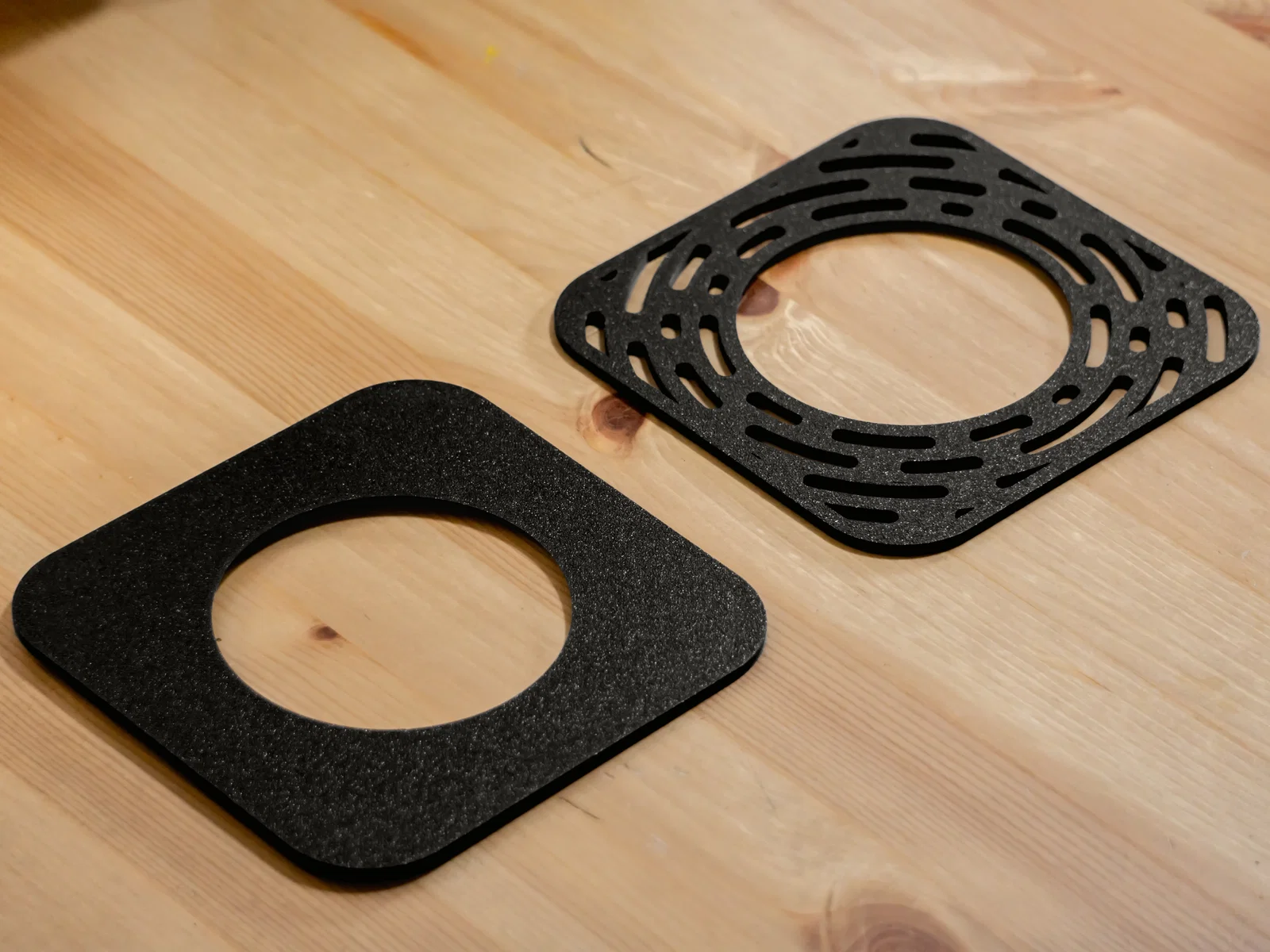

Lưu ý có 2 file Front Plate: một tấm trơn, và một tấm có hoạ tiết khoét dạng radial. Bạn thích kiểu nào thì chọn kiểu đó!

Bên dưới có hướng dẫn in và lắp ráp. NHỚ ĐỌC HẾT.

Nếu bạn đang tìm hướng dẫn lắp ráp của các bản cũ (v1 hoặc v2), mình đã upload PDF ở mục files.

Các phần KHÔNG in (Non-Printed Parts):

• (x13) Vít M3x12mm socket head (Mình mua pack 100 cái trên Amazon)
• (x13) M3 Threaded Heat Inserts (Mình mua pack 100 cái trên Amazon)
  • Nếu bạn không muốn dùng threaded inserts, mình gợi ý hoặc quay lại dùng v2 của dự án này, hoặc đơn giản là dùng vít lớn hơn và bắt ren trực tiếp vào nhựa.
• (x9) Nam châm trụ 6x2mm (Mình mua pack 400 cái trên Amazon)
• Keo 502/keo nến (mình khuyên dùng keo 502)

In (Printing):

Trừ khi có ghi khác bên dưới, mình dùng các thông số sau để in tất cả chi tiết:

• 15% gyroid infill
• 0.16mm layer height
• 3 walls
• Không dùng supports
• In tất cả model theo đúng orientation mặc định của từng file STL.
• Dung sai đã được set để các chi tiết khít vừa, nhưng nếu lắp không ngon bạn có thể cần chỉnh horizontal expansion trong slicer để các phần ăn khớp hơn.

Cài đặt in bổ sung & ghi chú orientation:

• Main Housing:
  • Sẽ cần supports ở 4 vị trí. Hình dưới là góc nhìn từ đáy để thấy chỗ cần supports (supports được tô màu xanh). Mình gợi ý “paint” supports đúng 4 vị trí này để tránh slicer tự generate ở các chỗ khác không cần thiết.

• Front Plate:
  • Nếu bạn muốn bề mặt texture của buildplate lộ ra và hướng ra ngoài sau khi lắp, hãy in theo orientation mặc định của STL.

Assembly:

Chuẩn bị trước khi lắp (Pre-Assembly):

1. Dùng máy ép nhiệt, mỏ hàn, hoặc cách bạn quen dùng, gắn đủ 13 threaded heat inserts vào các lỗ 4mm tương ứng:
   1. 3 cái trên mỗi chân (leg)
   2. 1 cái ở mặt sau của upper clamp
   3. 2 cái ở mặt sau của lower clamp
   4. 4 cái trên main housing tại vị trí bắt rear plate
2. Dùng keo 502, dán nam châm vào đúng vị trí trên Front Plates và các cụm Clamp. Nhớ canh đúng cực (polarity) để front plate hút và giữ đúng vào cụm clamp.

Các bước:

1. Bước 1:
   1. Dùng 6 vít M3x12mm, bắt các chân (legs) vào Main Housing.
2. Bước 2:
   1. Kẹp thiết bị Google Home Mini của bạn giữa upper clamp và lower clamp.
   2. Ghi chú:
      1. Dây nguồn sẽ đi qua khe cắt dây (cable cut-out) nằm trên lower clamp.
      2. Khuyến nghị cắm sẵn dây nguồn vào Google Home Mini (nhưng không cắm vào ổ điện) trong bước này để canh cho dễ hơn.
3. Bước 3:
   1. Lắp front plate bạn chọn (trơn hoặc hoạ tiết) vào mặt trước của cụm clamp. Các mũi tên ở mặt sau front plate phải cùng hướng (hướng lên) với các mũi tên ở hai bên upper clamp.
   2. Ghi chú:
      1. Nam châm âm trong front plate sẽ tự canh với nam châm trong upper và lower clamp. Việc này giúp khít chắc nhưng vẫn dễ tháo để đổi qua lại giữa các kiểu front plate (trơn và hoạ tiết).
4. Bước 4:

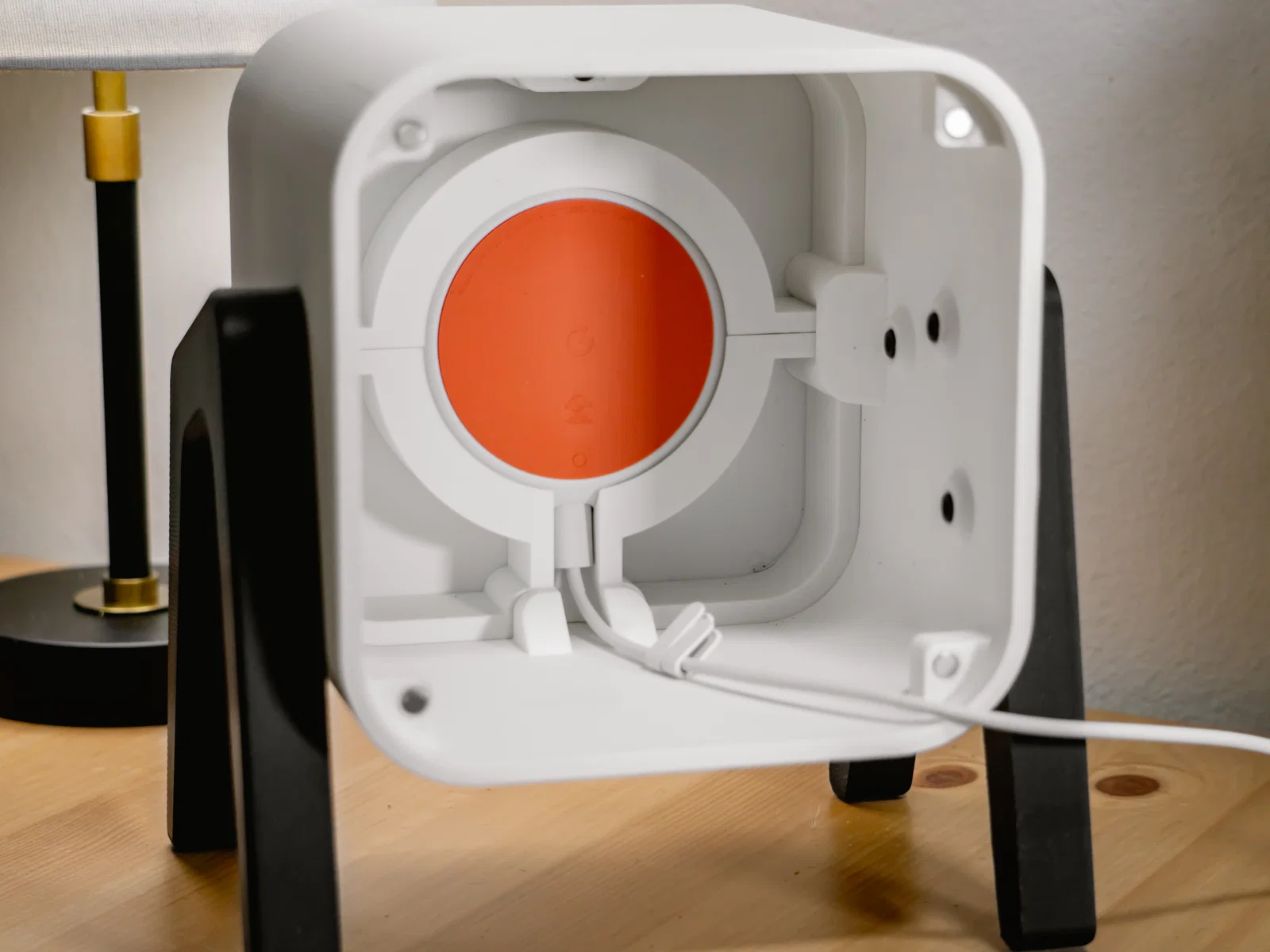

   1. Luồn dây nguồn của Google Home Mini qua phía trước main housing và kéo ra phía sau. Đưa cụm kẹp (clamp assembly) chứa Google Home Mini vào từ mặt trước của main housing.
   2. Nhìn main housing từ phía sau, dùng 3 vít M3x12mm để cố định clamp assembly vào main housing.
   3. Ghi chú:
      1. Đảm bảo các mũi tên trên upper clamp đang hướng lên, cùng hướng với các mũi tên ở mặt trong của main housing.
      2. Có một lớp “hy sinh” (sacrificial layer) tại 3 lỗ đi vít trên main housing. Những lớp này giúp in không cần supports, và sau khi in có thể chọc/đục bỏ rất dễ để vít đi xuyên qua và bắt vào clamp assembly.
5. Bước 5:
   1. Lắp rear plate vào mặt sau của main housing. Dùng 4 vít M3x12mm còn lại để bắt rear plate vào main housing.
   2. Ghi chú:
      1. Đảm bảo các lỗ counter-sunk đang hướng ra ngoài.

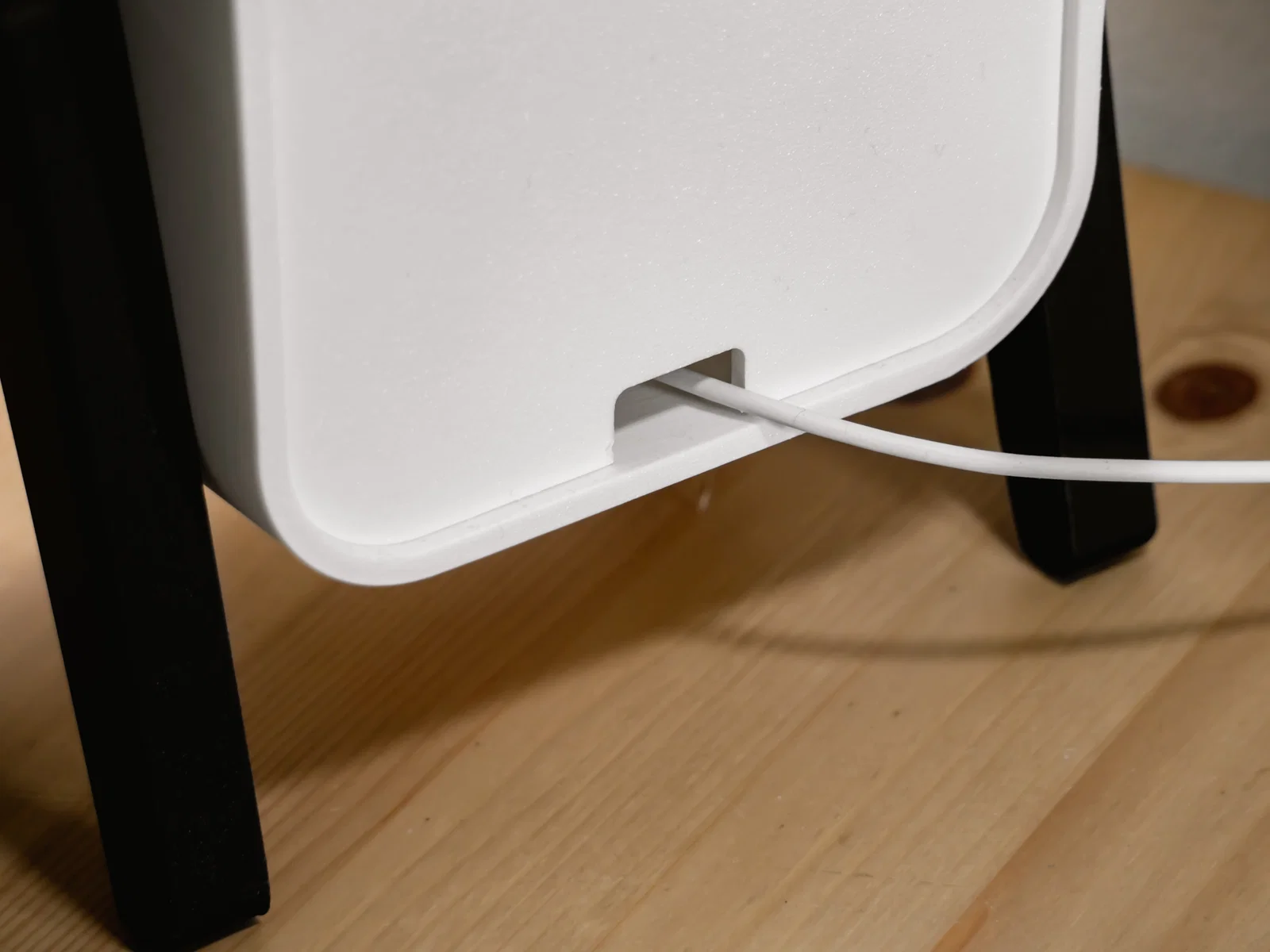

      2. Phần khoét bo tròn trên rear plate phải nằm ở phía dưới để dây nguồn đi qua và thoát ra khỏi main housing.
6. Bước tuỳ chọn:
   1. Ở mặt đáy của mỗi chân đế (foot) trên mỗi leg có một rãnh chữ nhật nhỏ. Bạn có thể bơm một dải keo nến mỏng vào các rãnh này để tăng độ bám và tránh trượt. Nếu muốn nhìn “xịn” hơn, bạn cũng có thể dán các dải cao su mỏng vào rãnh bằng keo 502. (Mình mua dải cao su này trên Amazon).
7. Lắp xong!

Kích thước tổng thể (Overall Dimensions):

• H8.125in x L6.9in x W5.625in

Ghi chú thêm:

• Mẫu trong hình được in bằng Bambu Lab P1P với filament Bambu Matte Black và Matte White.
• Mẫu này không dùng cho mục đích thương mại. Nếu bạn muốn bán các bản in 3D từ mẫu của mình, vui lòng tham khảo Printables Club của mình.
• Nếu bạn thích thiết kế này, cân nhắc tip giúp mình nhé! Mình là sinh viên đại học nên khoản nào cũng quý.
  • https://www.paypal.me/theprintedplanter
