Vỏ loa Google Home Mini - Bản Compact Edition

Google Home Mini Speaker Housing - Compact Edition

Lời mở đầu:

Đây là bản compact của dự án Google Home Mini Speaker Housing mình làm. Mẫu này là một cách đơn giản để nâng cấp phần thẩm mỹ cho loa Google Home Mini của bạn.

Theo mình kiểm tra thì tất cả các phiên bản Google Home/Nest Mini đều có kích thước giống nhau và sẽ vừa với mẫu này. Nếu thiết bị của bạn không vừa, cứ liên hệ mình, mình sẵn sàng chỉnh lại dung sai (clamp tolerances) để fit ngon hơn.

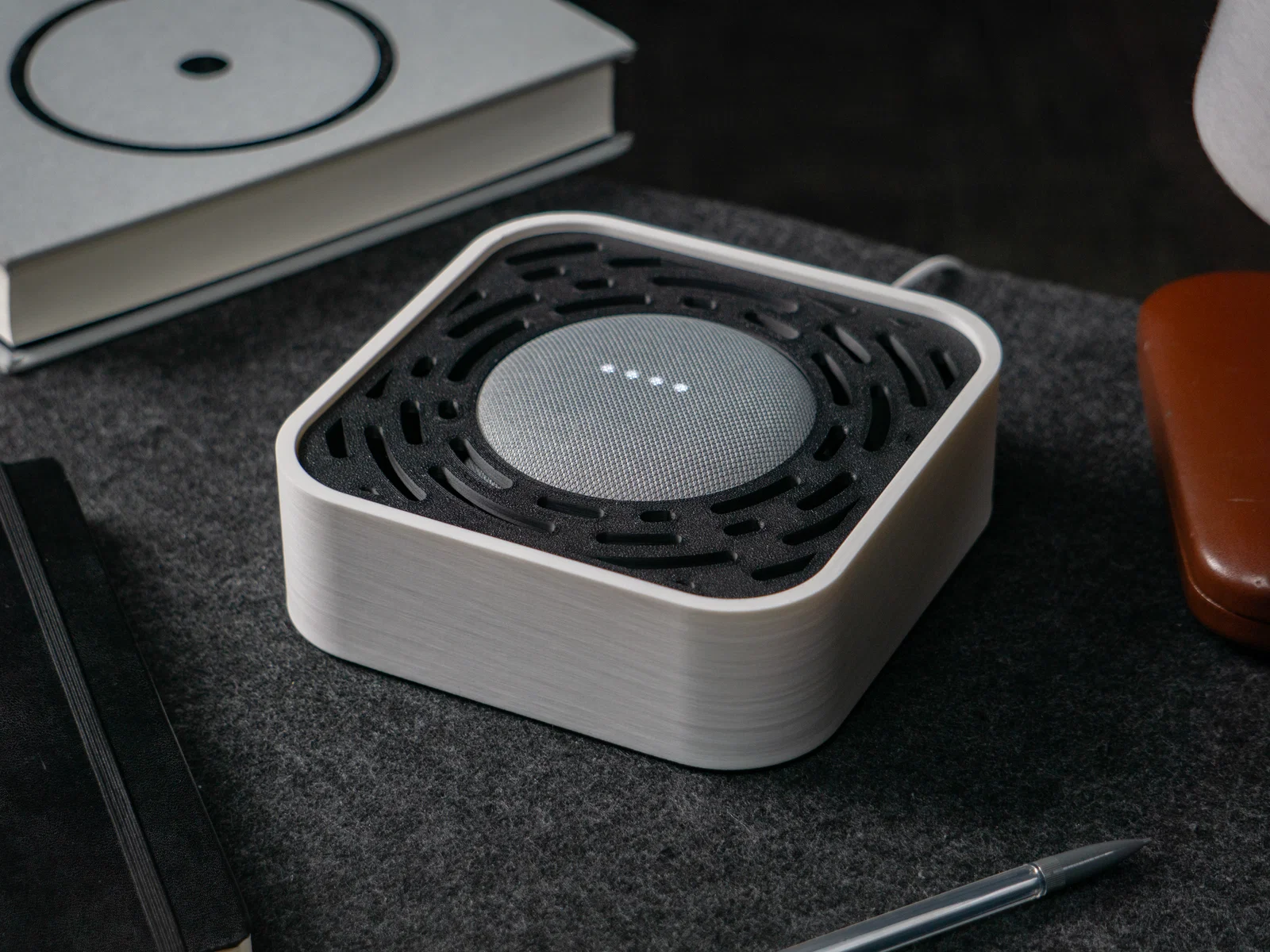

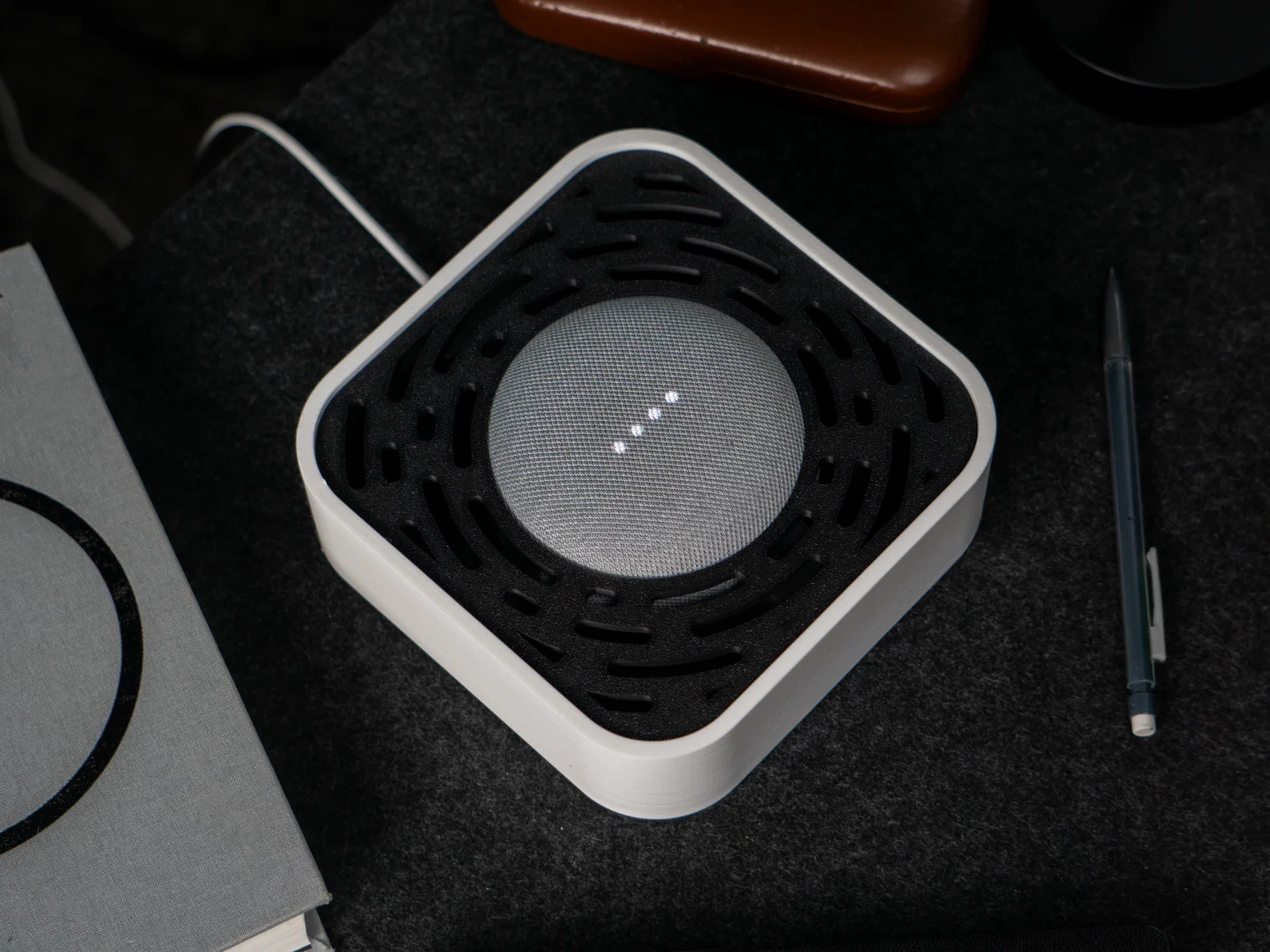

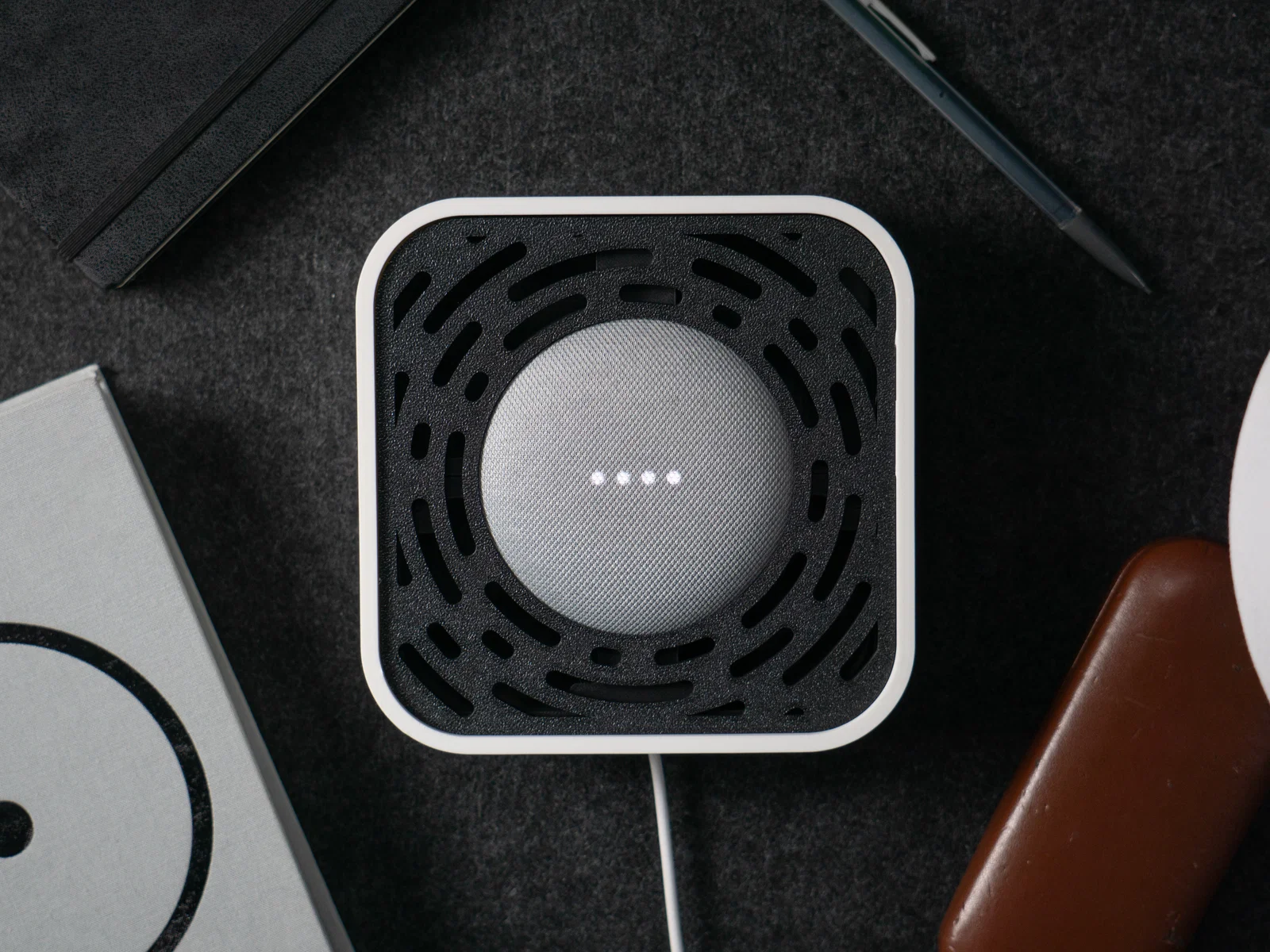

Lưu ý có 2 file Front Plate: một bản trơn và một bản có hoa văn cắt radial. Bạn chọn bản nào thấy hợp gu là được!

Kéo xuống dưới để xem hướng dẫn in và lắp ráp. NHỚ ĐỌC HẾT TẤT CẢ.

Phần cứng/linh kiện không in:

• (x4) Ốc M3x12mm đầu lục giác chìm (socket head) (mình mua gói 100 cái trên Amazon)
• (x4) Insert ren nhiệt M3 (M3 Threaded Heat Inserts) (mình mua gói 100 cái trên Amazon)
  • Nếu bạn không muốn dùng threaded inserts, mình gợi ý bạn quay lại dùng v2 của dự án này, hoặc đơn giản là dùng ốc to hơn và bắt ren trực tiếp vào nhựa.
• (x9) Nam châm trụ 6x2mm (6x2mm cylindrical magnets) (mình mua gói 400 viên trên Amazon)
• (x4) Chân cao su (rubber feet). Món này không bắt buộc nhưng rất hữu ích để thành phẩm không bị trượt trên bàn. Mình khuyến nghị loại trong link, nhưng loại nào đường kính 10mm là dùng được.
• Keo dán siêu dính (superglue)

In 3D:

Trừ khi có ghi chú khác bên dưới, mình dùng các setting sau để in tất cả chi tiết:

• 15% gyroid infill
• 0.16mm layer height
• 3 walls
• Không support
• In tất cả model theo đúng orientation mặc định của từng file STL.
• Dung sai thiết kế thường đã đủ khít cho các phần, nhưng nếu lắp không vô/khó khớp thì bạn có thể cần chỉnh “horizontal expansion” trong slicer.

Cài đặt bổ sung & lưu ý về hướng in:

• Main Housing:
  • Cần support ở 5 vị trí. Hình dưới là góc nhìn từ đáy để thấy chỗ cần support (support được tô màu xanh).

• Front Plate:
  • Nếu bạn muốn bề mặt vân của buildplate lộ ra và hướng ra ngoài sau khi lắp, hãy in theo orientation mặc định của STL.

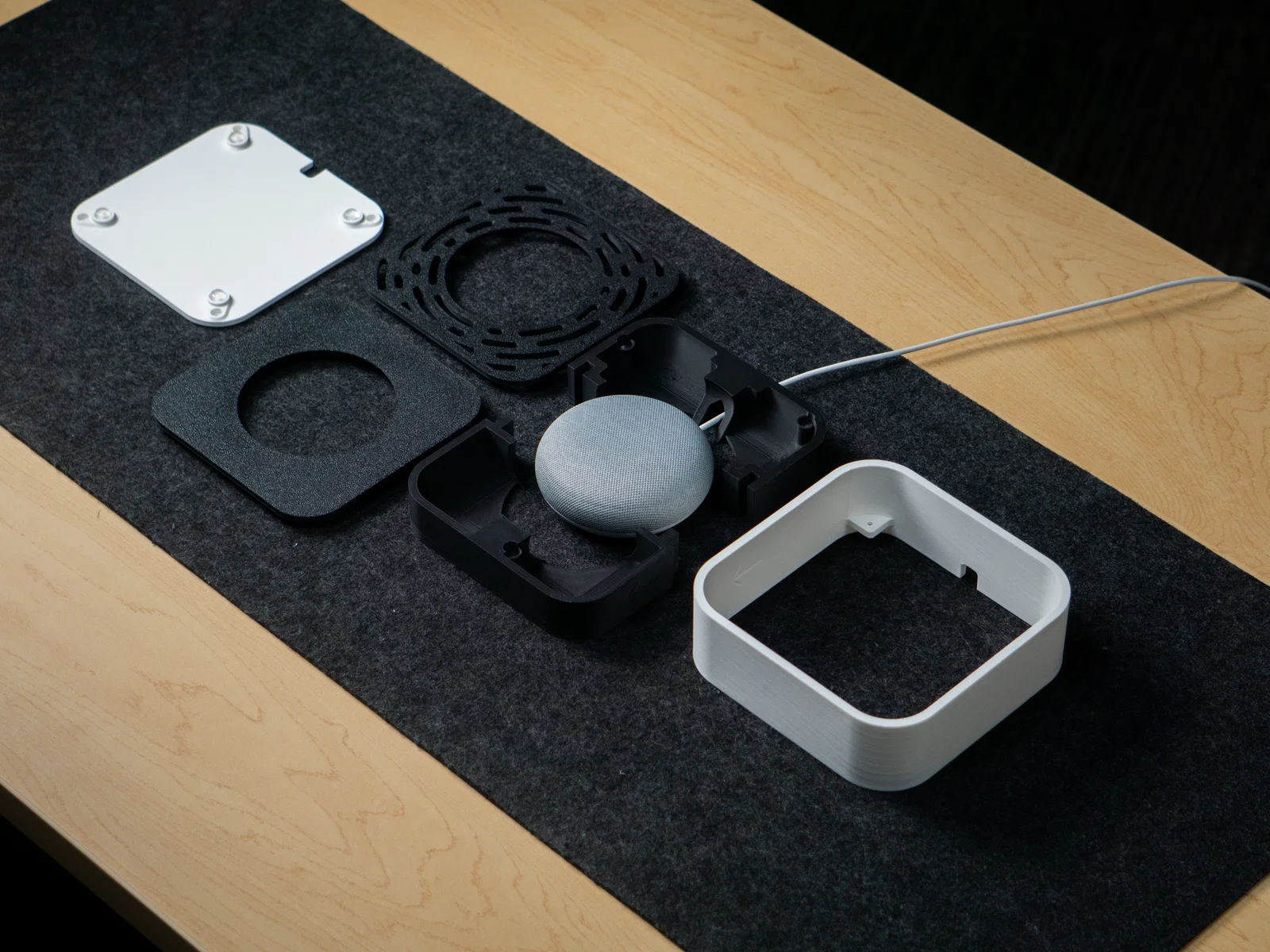

Lắp ráp:

Chuẩn bị trước khi lắp:

1. Dùng máy ép nhiệt, mỏ hàn, hoặc cách nào bạn quen để ép/nhúng đủ 4 threaded heat inserts vào 4 lỗ 4mm tương ứng ở mặt sau của 2 miếng clamp trên và dưới (Upper/Lower clamp). Khi gắn đúng, các inserts sẽ thẳng hàng với 4 lỗ trên các tai (tabs) ở góc bên trong của main housing.
2. Dùng superglue dán nam châm vào đúng vị trí trên các front plate và các miếng clamp. Nhớ canh đúng cực (polarity) để front plate hít và giữ được với clamp.

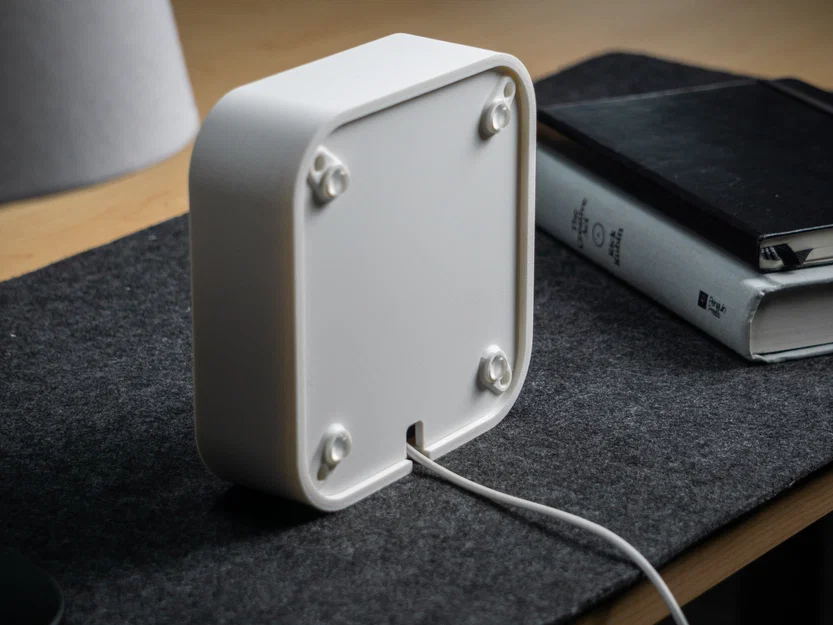

3. Dán 4 chân cao su vào mặt sau của rear plate. Mỗi góc có một vị trí ngay cạnh lỗ đi ốc.

Các bước:

Bước 1:

• Kẹp thiết bị Google Home Mini của bạn giữa 2 miếng Upper clamp và Lower clamp.
• Ghi chú:
  • Dây nguồn sẽ đi qua khe cắt dây (cable cut-out) nằm trên Lower clamp.
  • Khuyến nghị cắm sẵn dây nguồn vào Google Home Mini (nhưng không cắm vào ổ điện tường) trong bước này để canh cho dễ hơn.

Bước 2:

• Gắn front plate bạn chọn (trơn hoặc hoa văn) vào phía trước cụm clamp. Mũi tên ở mặt sau front plate phải chỉ cùng hướng (lên trên) với mũi tên ở hai bên của upper clamp.
• Ghi chú:
  • Nam châm được gắn trong front plate sẽ tự canh với nam châm trong upper/lower clamp. Việc này giúp fit khít nhưng vẫn cho phép bạn đổi qua lại giữa 2 kiểu front plate (trơn và hoa văn) một cách dễ dàng.

Bước 3:

• Luồn dây nguồn của Google Home Mini từ mặt trước của main housing và kéo ra phía sau. Sau đó đưa cụm clamp đang kẹp Google Home Mini vào từ mặt trước của main housing.
• Ghi chú:
  • Đảm bảo mũi tên trên upper clamp hướng lên, cùng hướng với mũi tên bên trong main housing.

Bước 4:

• Gắn rear plate vào phía sau main housing. Luồn 4 con ốc M3x12mm qua 4 lỗ trên rear plate. Ốc sẽ đi qua các lỗ ở 4 góc của rear plate và main housing, rồi bắt vào threaded inserts nằm trong upper và lower clamp.
• Ép rear plate và front plate về phía nhau để đảm bảo các phần không bị hở khe. Siết 4 con ốc cho tới khi toàn bộ cụm được giữ chặt.
• Ghi chú:
  • Đảm bảo các chân cao su trong suốt trên rear plate hướng ra ngoài.
  • Phần khoét bo tròn trên rear plate phải thẳng với dây nguồn của Google Home Mini, để dây có thể đi xuyên qua và thoát ra khỏi main housing.

Lắp xong!

Kích thước tổng thể:

• Dài: 6.2in
• Rộng: 6.2in
• Cao: 2in

Ghi chú thêm:

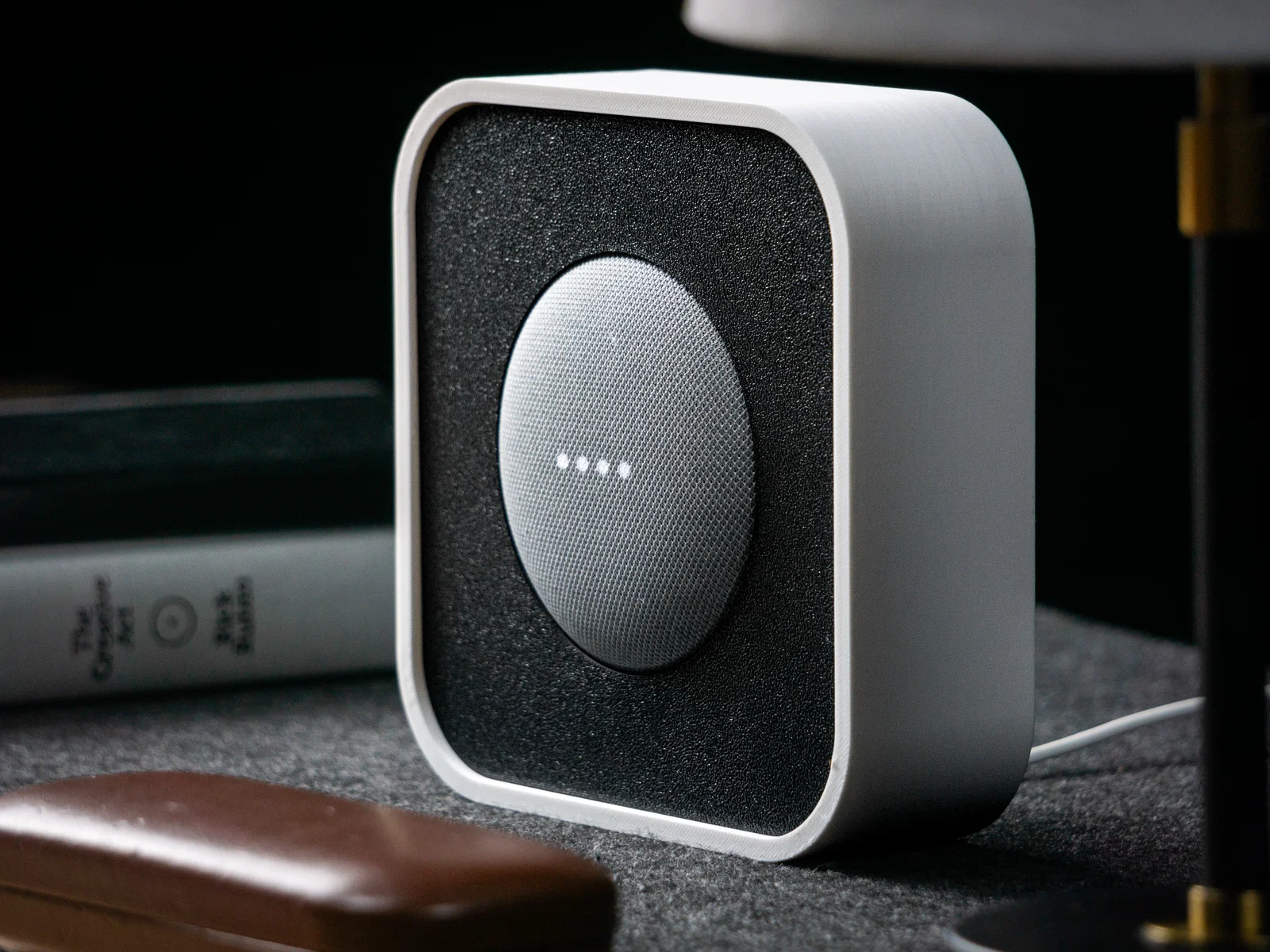

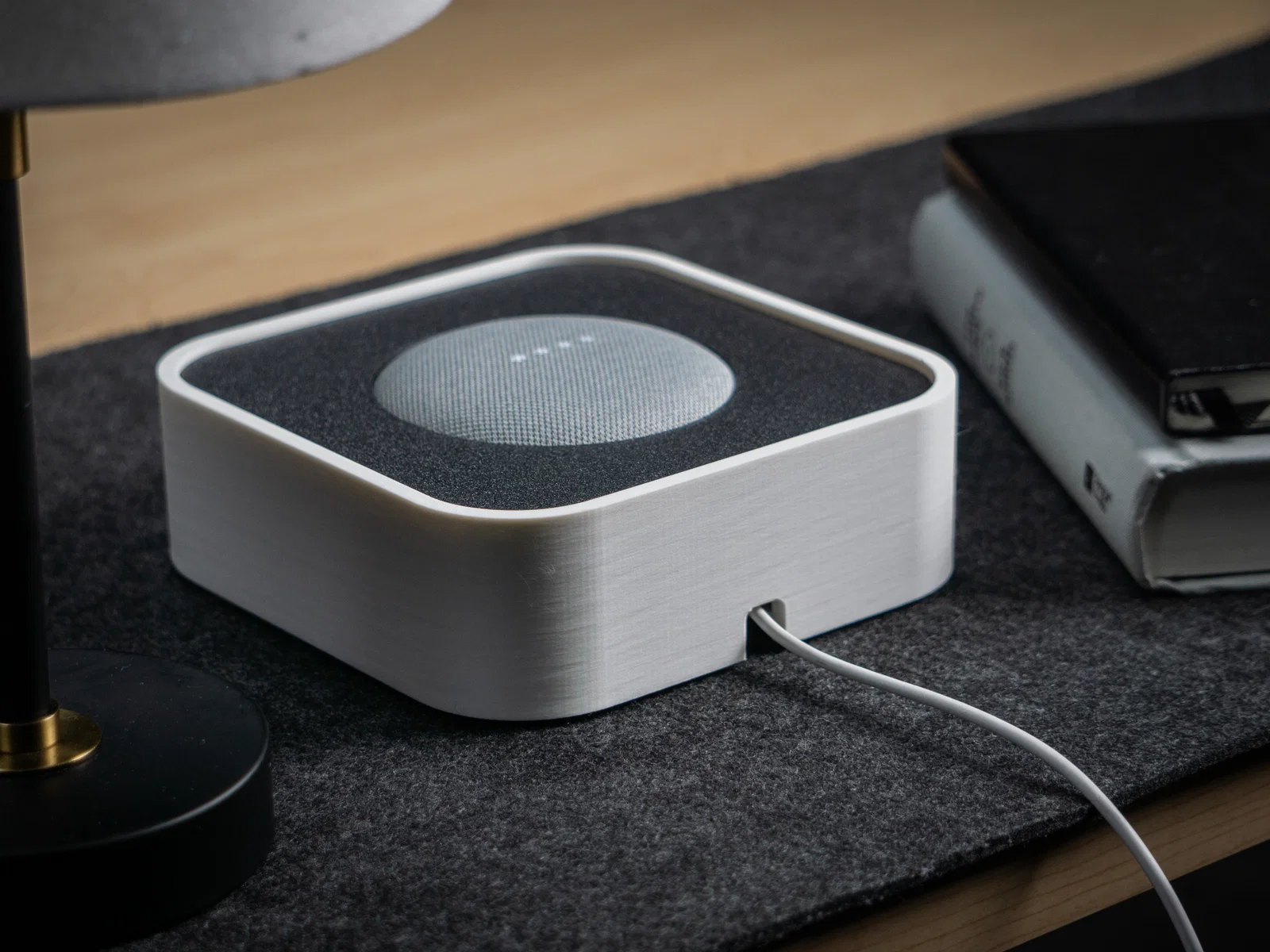

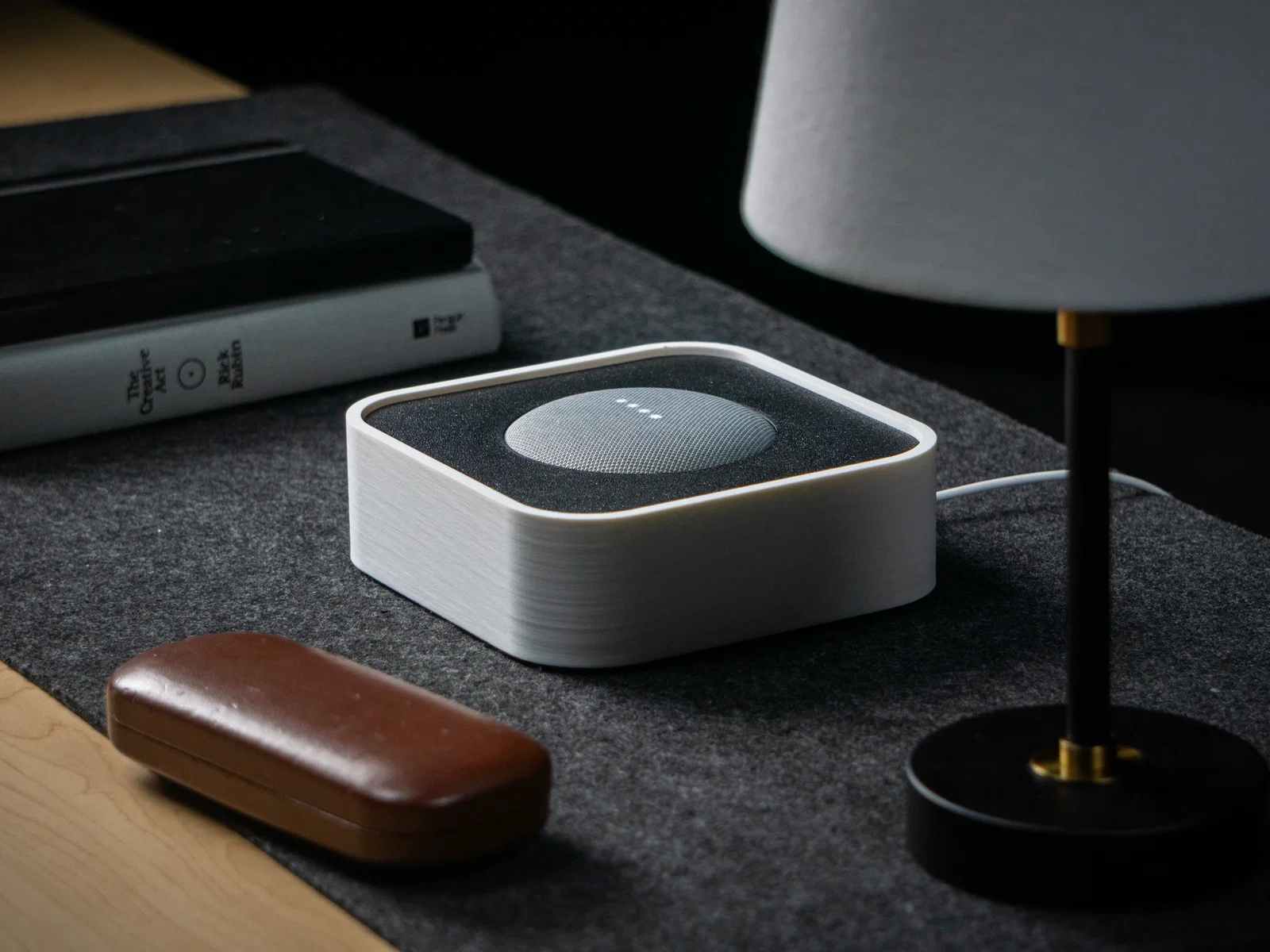

• Mẫu trong hình được in bằng Bambu Lab P1P với filament Bambu Matte Black và Matte White.
• Mẫu này không dùng cho mục đích thương mại. Nếu bạn muốn bán các bản in 3D từ model của mình, vui lòng tham khảo Printables Club của mình.
• Nếu bạn thích thiết kế này, cân nhắc tip giúp mình nhé! Mình đang là sinh viên đại học nên đóng góp nào cũng quý.
  • https://www.paypal.me/theprintedplanter
