Hệ Gridfinity Storehouse(-finity) cho hộp STOREHOUSE 15 & 20 ngăn
Bộ baseplate và bin Gridfinity tùy biến cho hộp đựng linh kiện STOREHOUSE 15-bin và 20-bin (HarborFreight). Có thông số tạo baseplate/bins bằng Fusion GridfinityGenerator, kèm STL mẫu, thêm shim 2mm cho hộp 20-bin.
Mô tả
(Xin lưu ý: dự án này dùng baseplate và bin tùy biến. Bin Gridfinity “standard” sẽ không dùng được.)

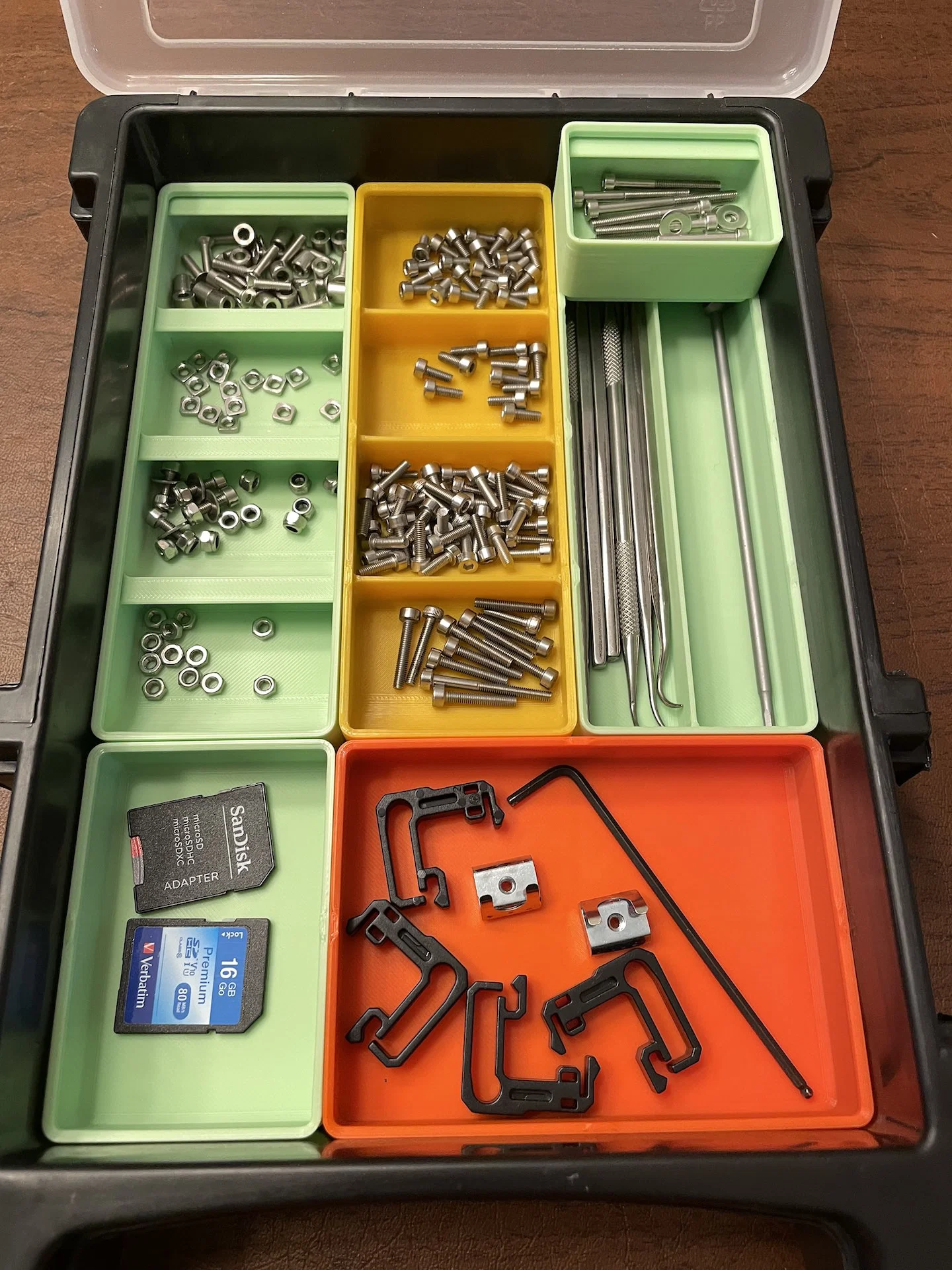

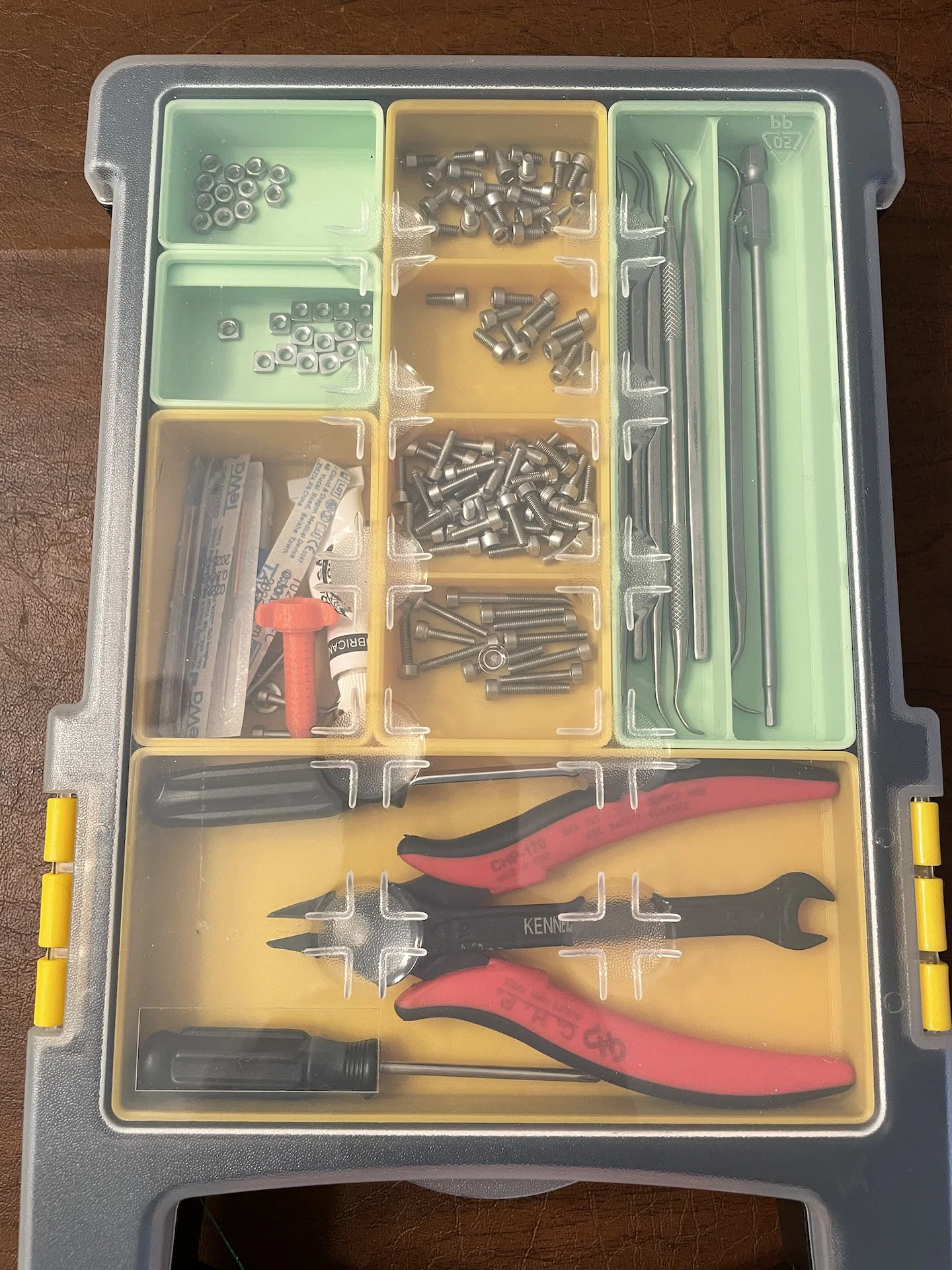

Mình bắt đầu dự án này vì muốn làm các bin tùy chỉnh cho cái STOREHOUSE 15 Bin Small Portable Parts Storage Case của mình. (Giải pháp này cũng hỗ trợ STOREHOUSE 20-Bin Medium Portable Parts Storage Case bằng các baseplate và shim bổ sung đi kèm). Mình không tìm được mẫu nào mà in không cần supports. Mình tự nghĩ, chắc phải có cách hay hơn… có khi làm kiểu Gridfinity-ish??? Thế là trong OpenSCAD, mình làm một baseplate kiểu Gridfinity và một hai cái bin, rồi tình cờ thấy video này:
Video đó giới thiệu cho mình add-in miễn phí của Autodesk Fusion tên “GridfinityGenerator”.
Mình để ý với add-in này mình có thể chỉ định/tùy chỉnh kích thước “Base width” và “Base length” cho cả baseplate lẫn bins… và hành trình mới của mình bắt đầu từ đó.

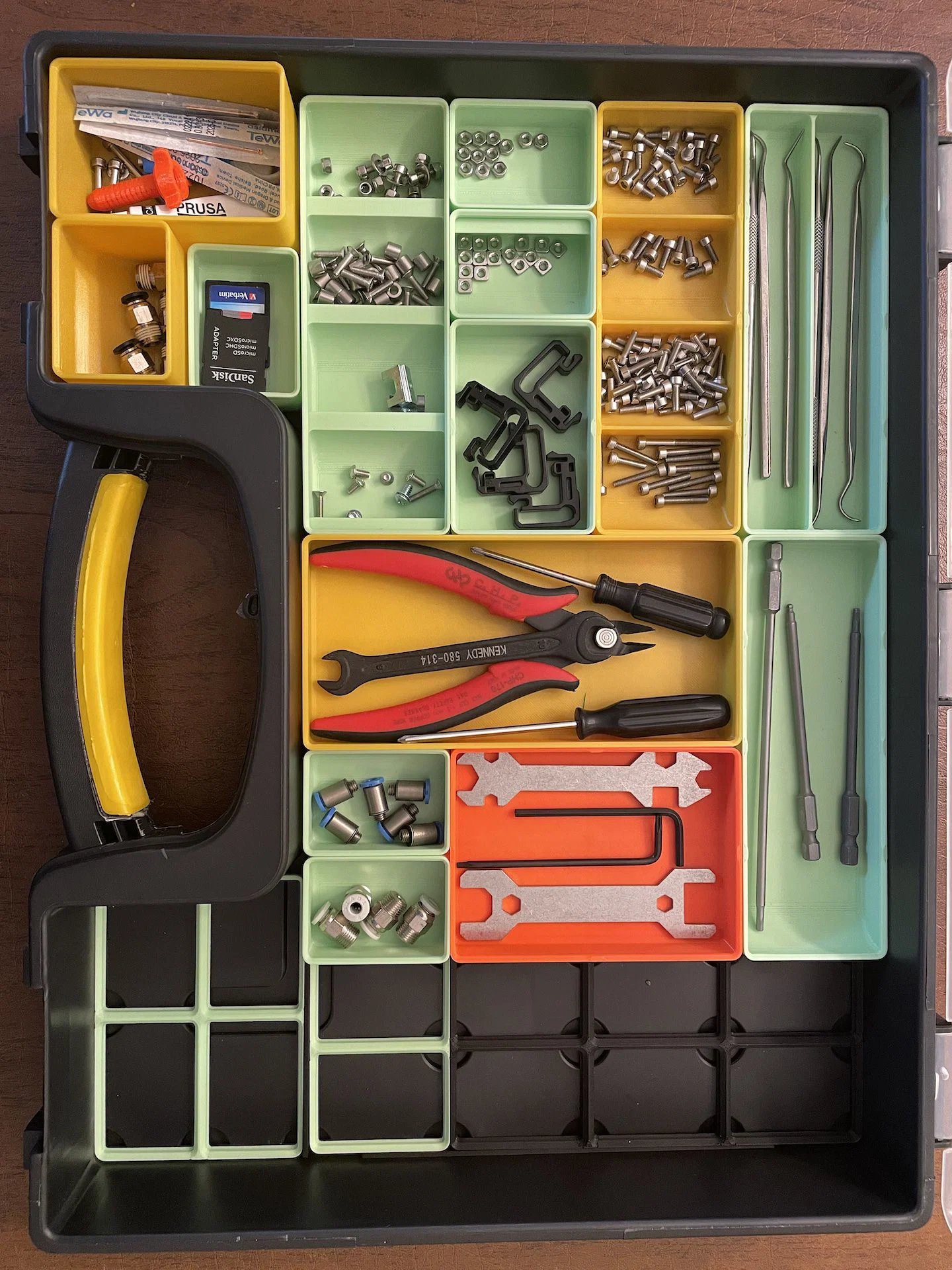

Với plugin này, mình có thể làm lại đúng cái baseplate như trước, rồi dùng bin generator của nó để tạo và tinh chỉnh bin theo nhu cầu rất nhanh. Mình có kèm một bộ file .stl mẫu mà mình đã in để dùng. Hiện giờ đa số ví dụ là bin nửa chiều cao (half height), và mình có thể sẽ thêm vài ví dụ full height trong thời gian tới. Bạn có thể tự tạo món của riêng bạn bằng Fusion và add-in này. Xem các bảng bên dưới về những giá trị mình dùng khi tạo baseplate và bins. Mình cũng đính kèm vài ảnh chụp màn hình từ “GridfinityGenerator” về các giá trị mình dùng để tạo bin và baseplate. Chúc bạn in vui vẻ.

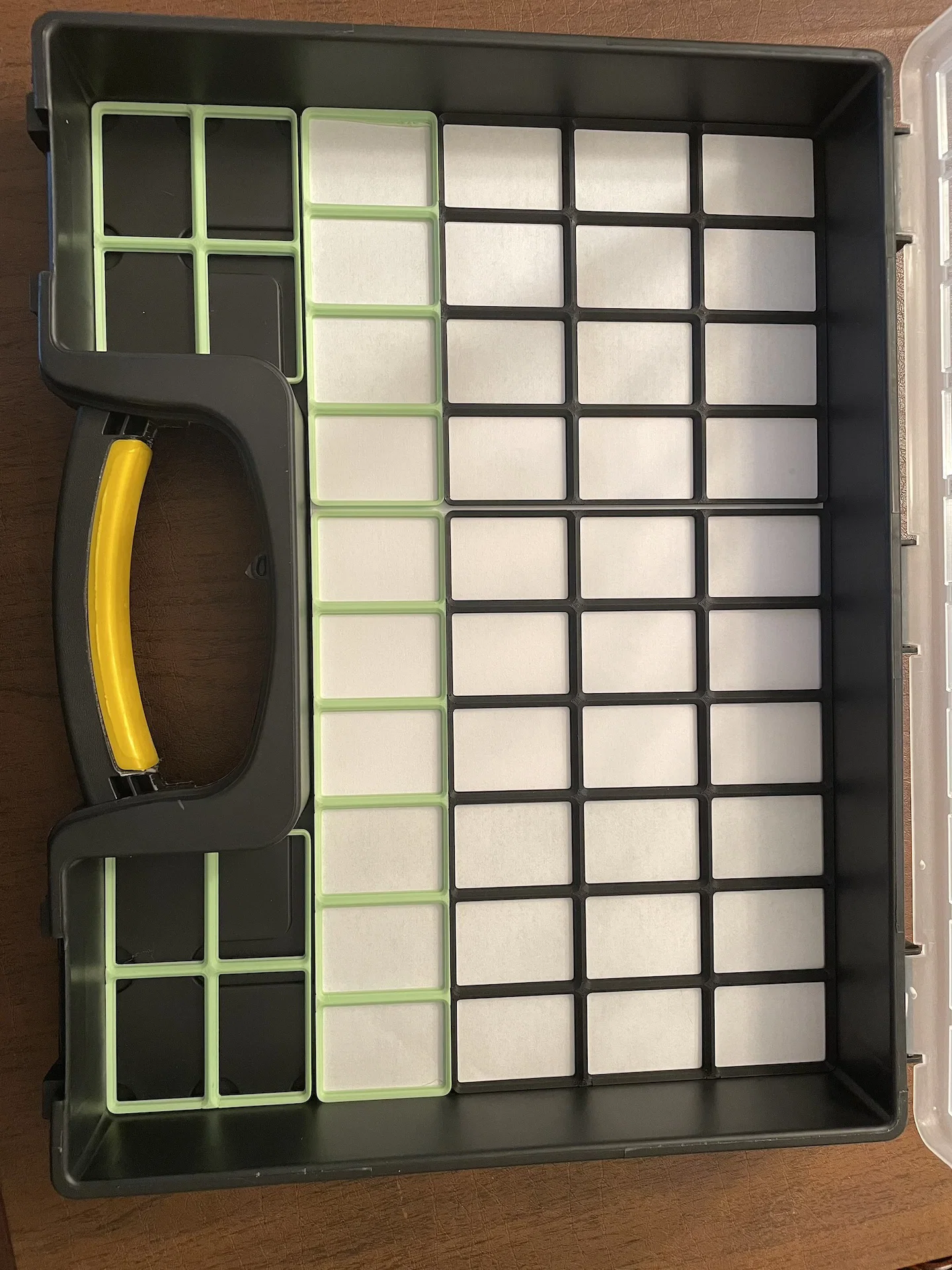

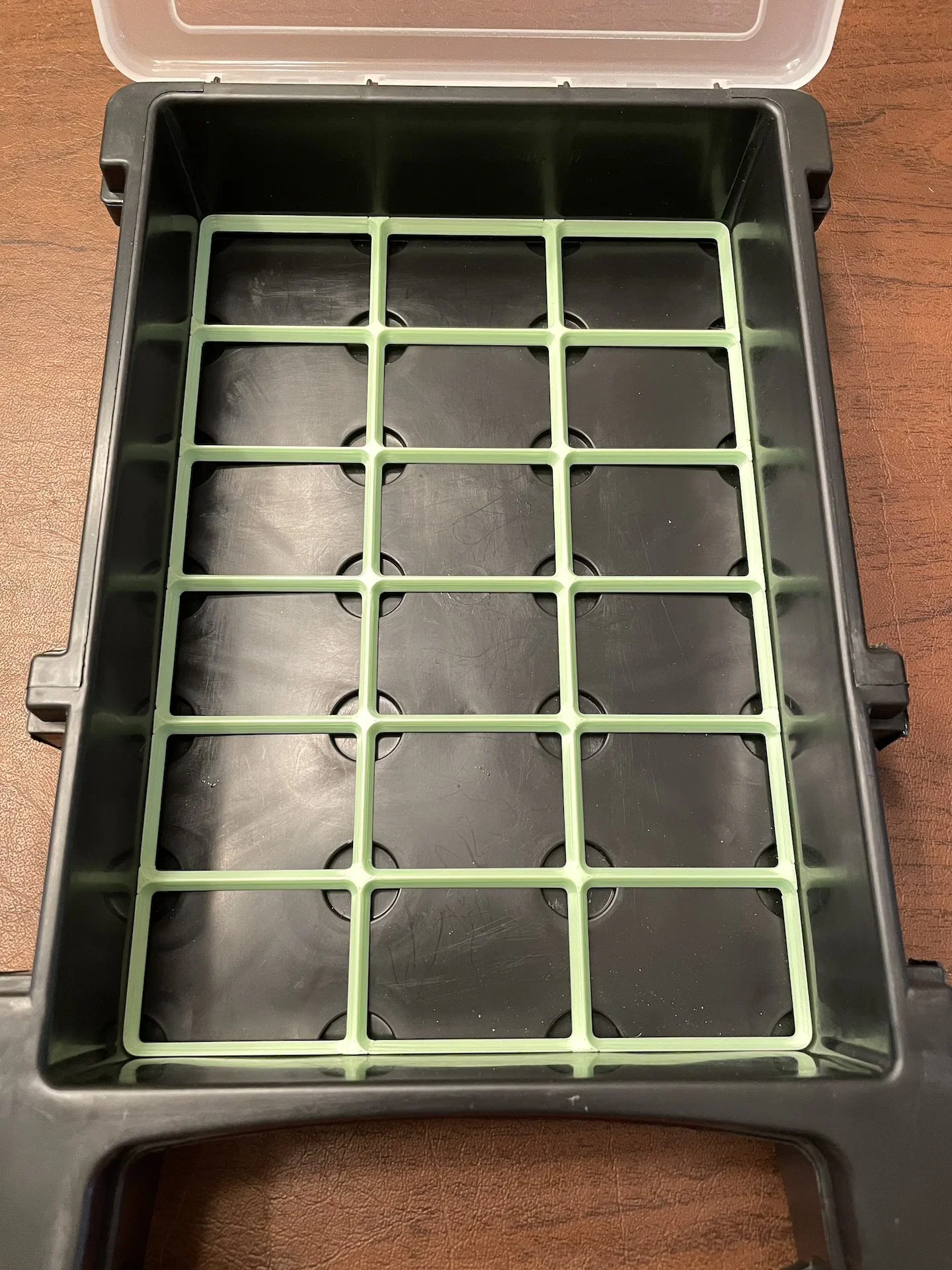

Baseplate

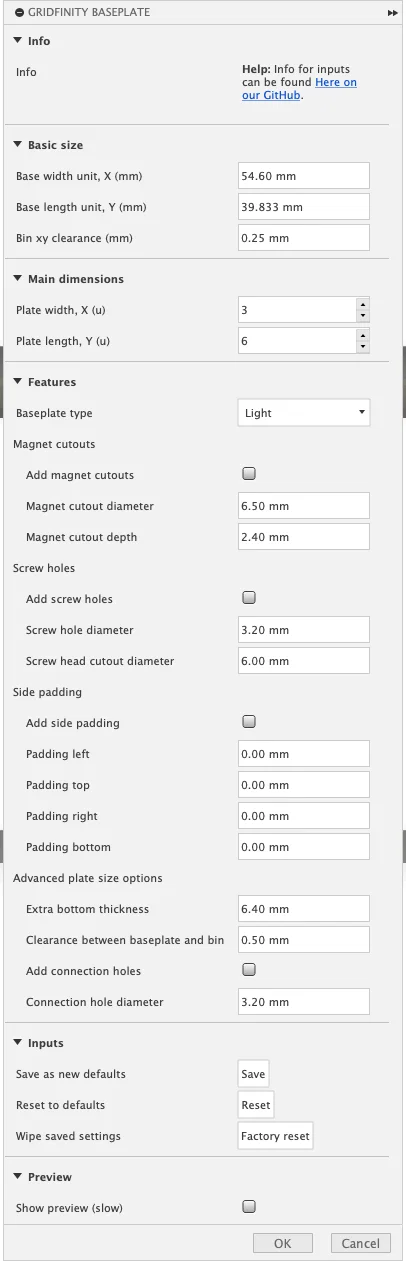

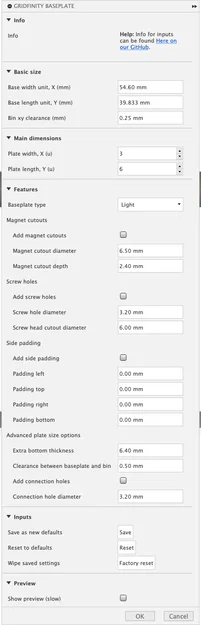

Các thiết lập sau được dùng để tạo baseplate, và mọi mục khác đều để trống (không tick):
Parameter
Value
Base width unit, X (mm)
54.60
Base length unit, Y (mm)
39.833
Plate width, X (u)
3
Plate length, Y (u)
6
Với các tham số trên, tổng chiều rộng baseplate là 163.3 mm và tổng chiều dài là 238.498 mm. Các giá trị này cho độ khít khá vừa khi đặt vào hộp. Mình có thử “Base width unit, X” = 54.5 mm thì khe hở hơi lỏng so với ý mình. Bạn có thể muốn tinh chỉnh nhẹ các giá trị này tùy theo máy in của bạn. Nếu bạn đổi các giá trị này, bạn cần tính đến “Plate width, X (u)” và “Plate length, Y (u)” khi chỉnh “Base width” và “Base length”. Ví dụ đổi “Base width” từ 54.6 xuống 54.5 sẽ làm giảm bề rộng đi 0.3 mm (54.6 - 54.5 = 0.1 => 0.1 * “Plate width” => 0.1 x 3 = 0.3). Lưu ý: toàn bộ việc in và test của mình đều làm trên Prusa MK4.

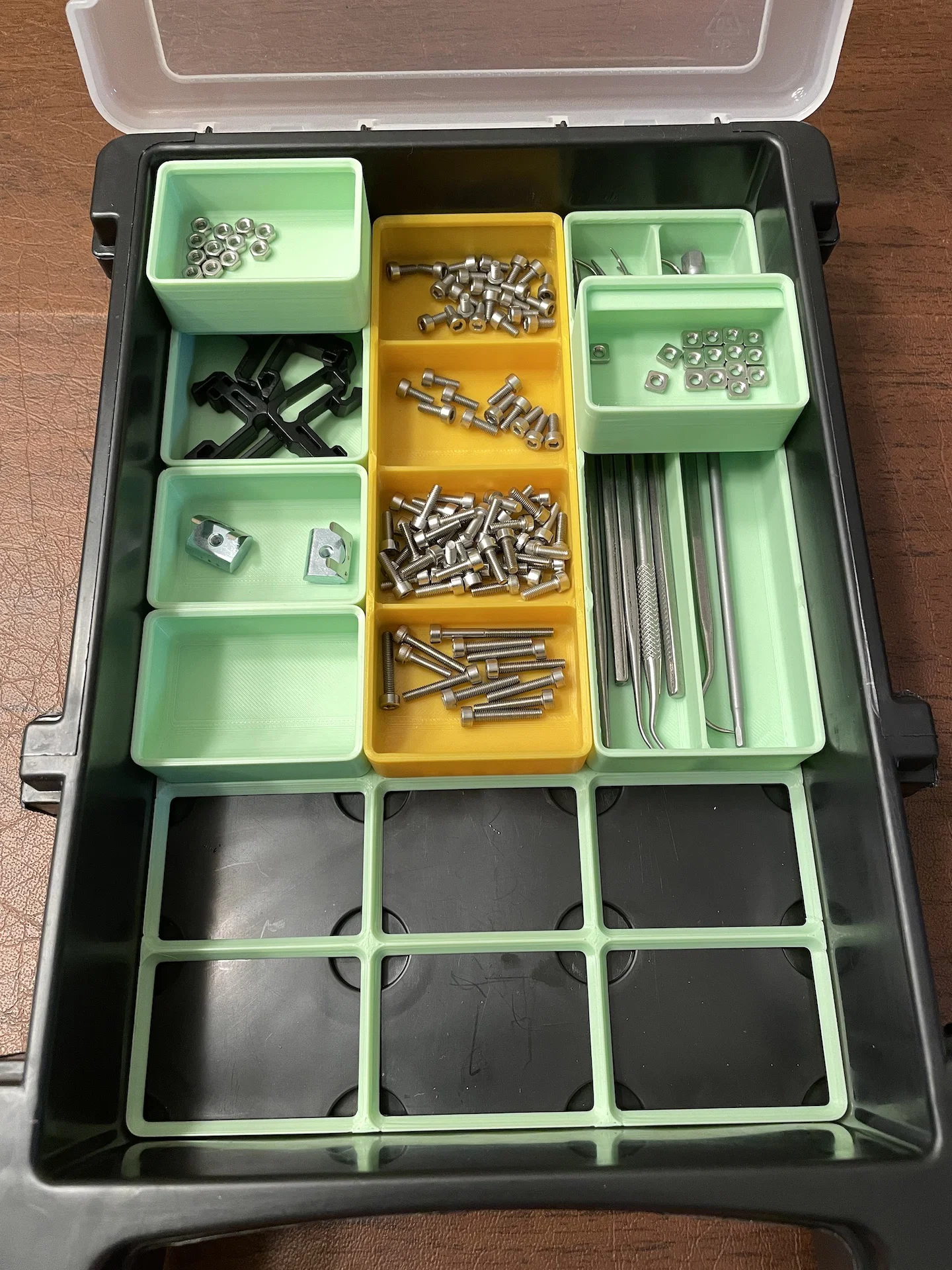

Bins

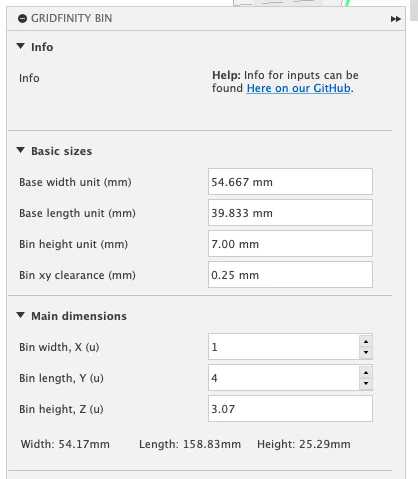

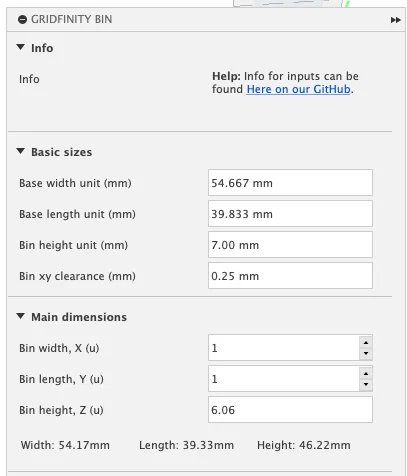

Khi tạo bins, kế hoạch của mình là có 2 mức chiều cao: full height và half height. Mình cũng muốn thay đổi ít giá trị mặc định nhất có thể. Nhìn lại thì có lẽ chỉnh “Bin height unit” sẽ hợp lý hơn, nhưng mình đã không đi theo hướng đó.
Full Height
Parameter
Value
Base width unit (mm)
54.667
Base length unit (mm)
39.833
Bin height unit (mm)
7.00 (default)
Bin xy clearance (mm)
0.25 (default)
Bin width, X (u) (set this to your desired value)
Bin length, Y (u) (set this to your desired value)
Bin height, Z (u)
6.06
Half Height
Chỗ này chỉ đổi “Bin height, Z (u)”
Parameter
Value
Base width unit (mm)
54.667
Base length unit (mm)
39.833
Bin height unit (mm)
7.00 (default)
Bin xy clearance (mm)
0.25 (default)
Bin width, X (u) (set this to your desired value)
Bin length, Y (u) (set this to your desired value)
Bin height, Z (u)
3.07

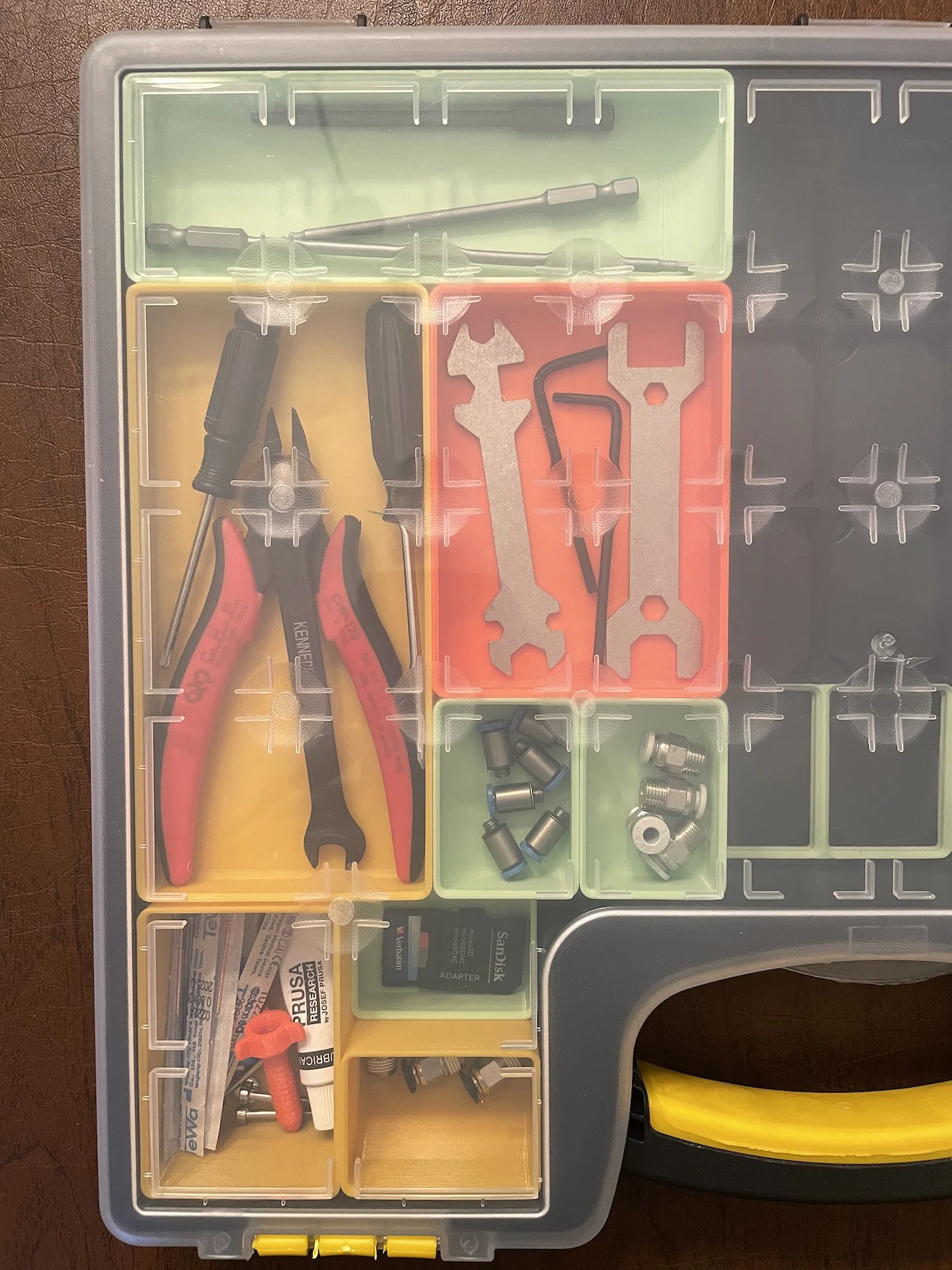

Hỗ trợ hộp bản 20-bin
Về việc hỗ trợ hộp Storehouse 20-bin: bạn có thể dùng 1 baseplate từ bộ giải pháp cho hộp 15-bin, và in thêm các baseplate bổ sung được cung cấp cho bản 20-bin. Mình dùng keo super glue dán các baseplate chính lại với nhau, nhưng chưa dán hai baseplate 2x2 (ít nhất là hiện tại). Khi dùng kích thước baseplate của giải pháp 15-bin cho hộp 20-bin, sẽ có khoảng hở tầm 2mm (xem hình bên dưới). Xem hình bên dưới. Mình không muốn chỉnh kích thước baseplate vì khả năng cao sẽ làm lệch tính tương thích của bins giữa hai hộp. Nên mình tạo một miếng shim 2 mm để chèn quanh các mép. Với mình thì hoạt động rất ổn.
Gỡ nhãn dán khỏi hộp 15 Bin
Nếu bạn mua hộp Storehouse 15 Bin Storage Case, bạn sẽ gặp một cái nhãn rất dính ở mặt trên của nắp nhựa trong. Mình có tìm hướng dẫn cách gỡ nhãn tốt nhất. Sau một hồi thử sai, mình thấy cách sau hiệu quả nhất:
-
Bóc phần trên của nhãn được bao nhiêu hay bấy nhiêu. Bước này thường sẽ để lại lớp giấy nền màu trắng.
-
Lấy một ít Goo Gone rồi xịt hoặc thoa đều lên lớp nền trắng đó.
- Mình mua trên Amazon, nhưng hình như các cửa hàng lớn kiểu Lowes và Home Depot cũng có sẵn.
-
Để yên một thời gian. Bao lâu? Mình thường để vài tiếng.
-
Sau khi để tầm vài tiếng, bạn có thể chỉ cần lột lớp nền trắng lên là được.
- Mình có thử dùng dao cạo nhựa (plastic razor blade scraper) nhưng nó để lại vài vệt trên nắp. Không quá rõ, nhưng vẫn thấy.
Nếu bạn thấy món này hữu ích, bạn có thể cân nhắc quyên góp một khoản bất kỳ cho Phelan McDermid Syndrome Foundation (PMSF) dưới tên AudienceOfOne:
Cảm ơn, AudienceOfOne
