Máng đi dây (Cable Channel/Duct) với nhiều kiểu góc
Máng/ống đi dây để che dây dọc tường, thiết kế để giấu 4 dây Atmos từ trần xuống AV receiver. Khoang chứa 20 x 10,5 mm, có góc, khớp nối chữ T và miếng bịt đầu; một số góc cần support khi in.
Mô tả
Cập nhật 2024-06-23
Thêm 3 góc mới
Cập nhật 2024-01-02
Thêm các khớp nối chữ T (T-junction) và một miếng bịt đầu (end piece)
Mình thiết kế ống/máng đi dây (cable channel) này để che 4 sợi dây Atmos chạy từ trần xuống AV receiver.

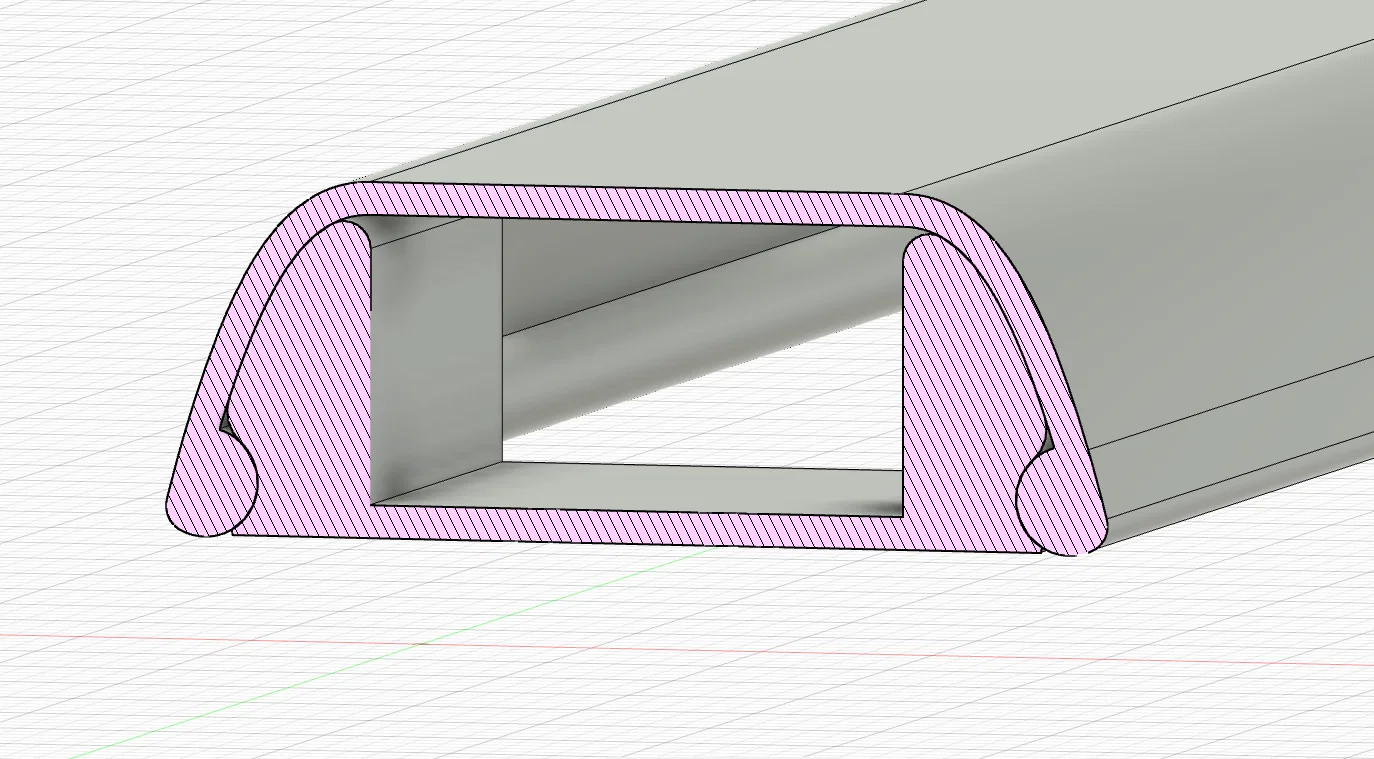

Khoang trống bên trong để luồn dây là 20 x 10,5 mm.
Ý tưởng là kẹp (clip) các đoạn channel dài vào các miếng gắn tường ở hai đầu, để mỗi miếng gắn tường sẽ được che bởi 2 đoạn channel.

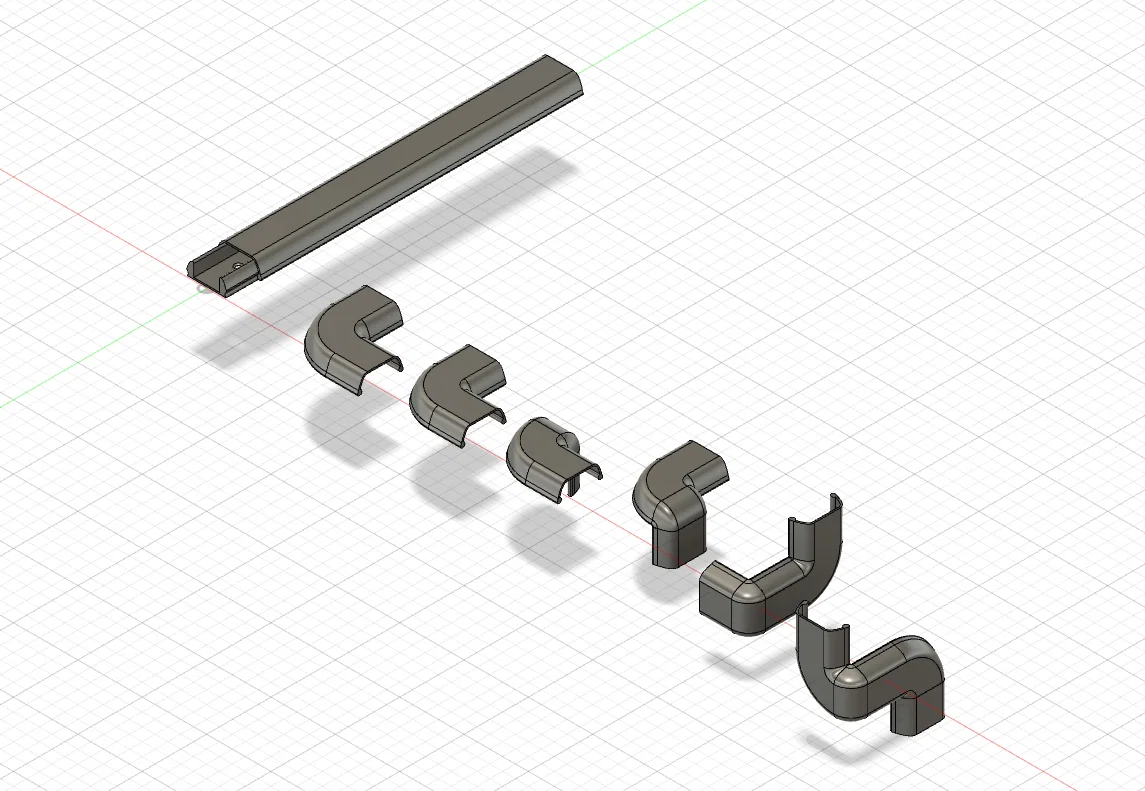

Mình cũng thiết kế một số góc. Theo mình thì chỉ cần lật (flip) và mirror trong slicer là bạn có đủ mọi kiểu góc cần dùng. Nếu bạn cần loại đặc biệt thì nhắn mình một tin ngắn, mình sẽ xem có làm được không ^^
In ấn
Mình in các đoạn channel với mặt phẳng úp xuống print bed; một số góc sẽ cần supports.

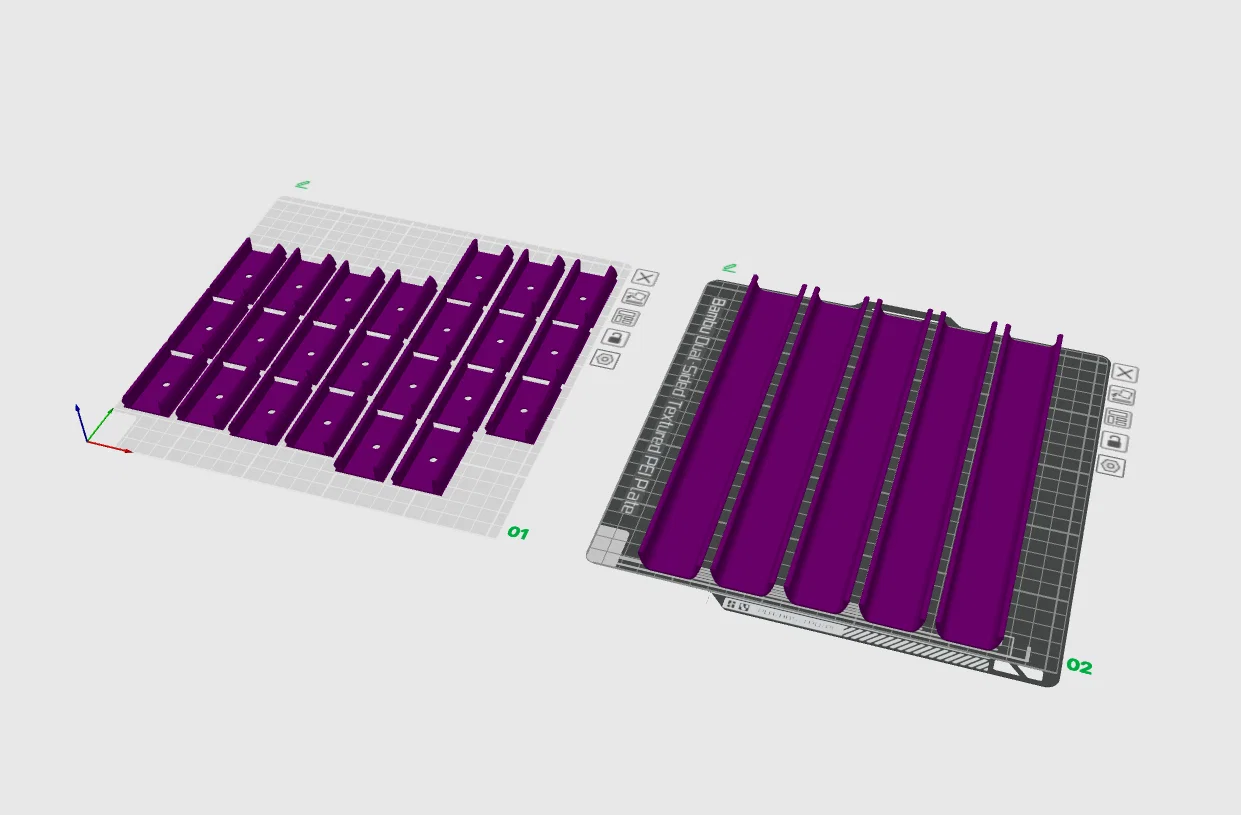

Mình xếp vừa 5 đoạn channel trên một Bambu printbed (xem hình cuối)
